UXP 포트에 전위차계 추가

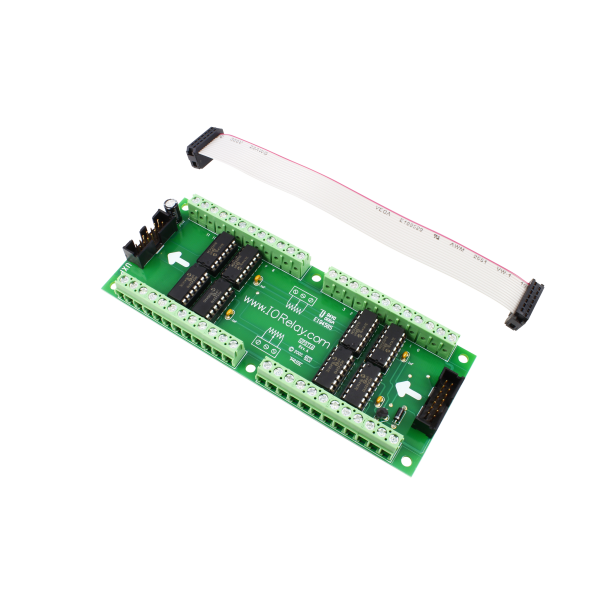

이 장치는 10K, 50K 또는 100K 값으로 16 개의 프로그래밍 가능한 전위차계를 추가합니다. 각 출력에는 256 단계의 프로그래밍 가능한 해상도가 있습니다. UPOT16 확장 모듈은 UXP 확장 포트가 장착 된 모든 NCD Fusion 및 ProXR 컨트롤러와 호환됩니다. 이 확장은 전위차계 출력 컨트롤러와도 호환됩니다. UXP 포트가 장착 된 NCD 릴레이 보드에 UPOT16을 꽂기 만하면 새로운 또는 기존 시스템에 전위차계 출력을 추가 할 수 있습니다.

저항 출력

전위차계에는 A, 와이퍼 및 B의 3 가지 연결이 있습니다. 컨트롤러에 낮은 값을 보내면 와이퍼가 A에 더 가깝게 이동하여 A와 와이퍼 사이의 저항을 감소시킵니다 (와이퍼와 B 사이의 저항 증가). 컨트롤러에 높은 값을 보내면 와이퍼가 B에 가까워져 와이퍼와 B 사이의 저항이 감소합니다 (와이퍼와 A 사이의 저항이 증가합니다). 와이퍼 값의 처음 48 개 채널은 전원 켜기 기본 상태로 설정할 수 있습니다. 모든 출력의 와이퍼를 개별적으로 또는 동시에 설정할 수 있습니다.

명령을 보내 각 개별 출력의 출력 저항을 프로그래밍하거나 모든 출력을 동시에 프로그래밍 할 수 있습니다. 다른 명령을 사용하면 각 출력의 시작 저항을 설정할 수 있습니다. ProXR 명령 세트를 사용하면 릴레이를 활성화하고, 릴레이를 비활성화하고, 모든 릴레이를 한 번에 제어하는 ​​명령을 보낼 수 있으며, 릴레이가 몇 초, 몇 분 또는 몇 시간 동안 켜지도록 지시하는 명령을 보낼 수 있습니다. 256 개의 릴레이 중 하나에 16 개의 타이머를 할당 할 수 있으며 기간이 만료 된 후 타이머가 꺼 지도록 설정할 수 있습니다.

지침

• 이것은 확장 모듈이며 작동하려면 호환되는 보드에 연결되어야합니다. 이 보드는 자체적으로 작동하지 않습니다.
• 명심하세요; POT 시리즈 컨트롤러는 저항 출력을 제공하며 추가 전자 장치 없이는 어떤 종류의 전압 출력도 제공 할 수 없습니다.
• 통합  전위차계는 0 ~ 5V 범위에서 작동하는 애플리케이션으로 제한됩니다.
• 각 전위차계의 최대 전류 용량은 1mA입니다. 이 등급을 초과하면 컨트롤러가 즉시 손상됩니다.
