UXP 포트에 아날로그-디지털 변환 추가

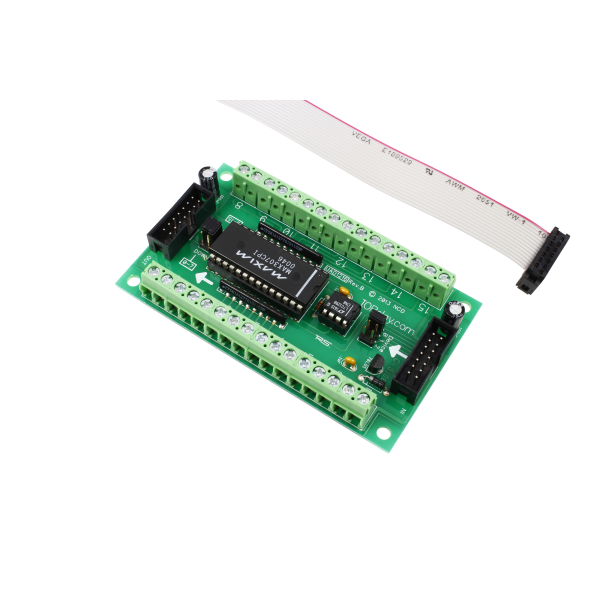

UAD1216은 Fusion 또는 ProXR UXP 시리즈 컨트롤러에 연결하도록 설계된 8 비트 / 12 비트 16 채널 아날로그-디지털 변환기 확장 모듈입니다. 위에 표시된 온보드 커넥터는 접지 및 0-5VDC의 아날로그 신호 소스를 연결하는 데 사용됩니다. 각 끝의 검은 색 커넥터는 여러 UAD1216 확장 모듈을 단일 UXP 포트에 연결하는 데 사용됩니다.

이 설계는 듀얼 8 채널 멀티플렉서에 연결된 고품질 듀얼 채널 12 비트 A / D 컨버터로 구성됩니다. 이 장치를 사용하려면베이스 스테이션 소프트웨어를 사용하면됩니다. 그러면 Ultra 컨트롤러가이 확장 모듈과 통신하고 8 비트 / 12 비트 데이터로 응답합니다. Ultra 시리즈 컨트롤러는 한 번에 단일 채널을 읽거나 한 번에 16 개 채널을 모두 읽을 수 있습니다.

최대 3 개의 UAD1216 확장 보드를 단일 UXP 포트에 연결할 수 있습니다. Fusion 시리즈 컨트롤러에는 두 개의 UXP 포트가있어 최대 96 개의 아날로그 입력을 모니터링 할 수 있습니다. ProXR UXP 시리즈 컨트롤러에는 단일 UXP 포트가 포함됩니다. 이 확장에는 6 ″ 연결 케이블이 포함됩니다. 전원은 UXP 시리즈 컨트롤러에서 공급됩니다.

참고 : 이것은 확장 모듈이며 작동하려면 호환되는 보드에 연결되어야합니다. 이 보드는 자체적으로 작동하지 않습니다.
