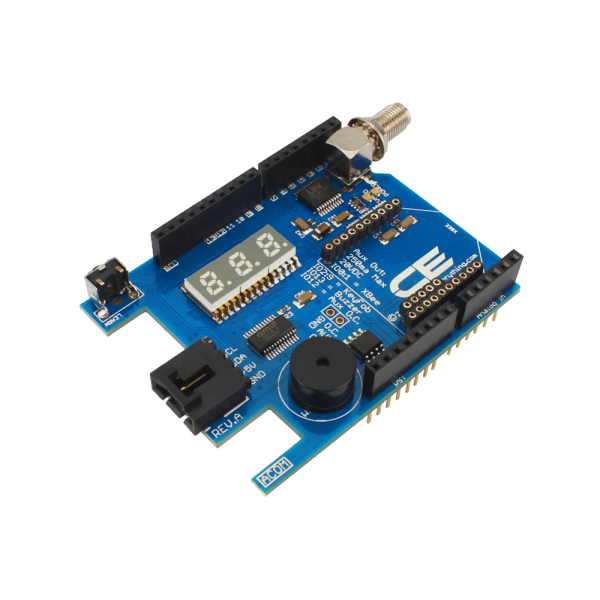

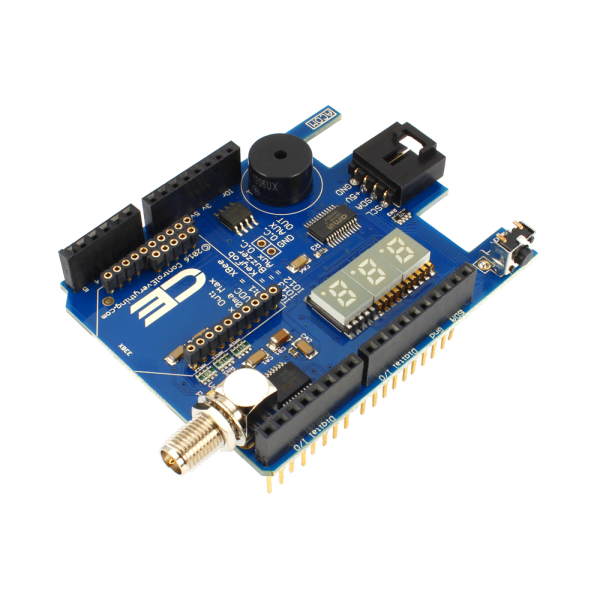

ACOM은 Arduino Uno 플랫폼을위한 강력한 통신 옵션을 제공합니다.

ACOM의 특수 기능에는 사용자 프로그래밍 가능 버저, I2C 확장 포트, XBee® 소켓, I2C 프로그래밍 가능 3 자리 16 진수 LED 디스플레이, 범용 12V 100ma 오픈 콜렉터 출력 및 LICAL 디코더가있는 키 Fob 수신기가 포함됩니다.

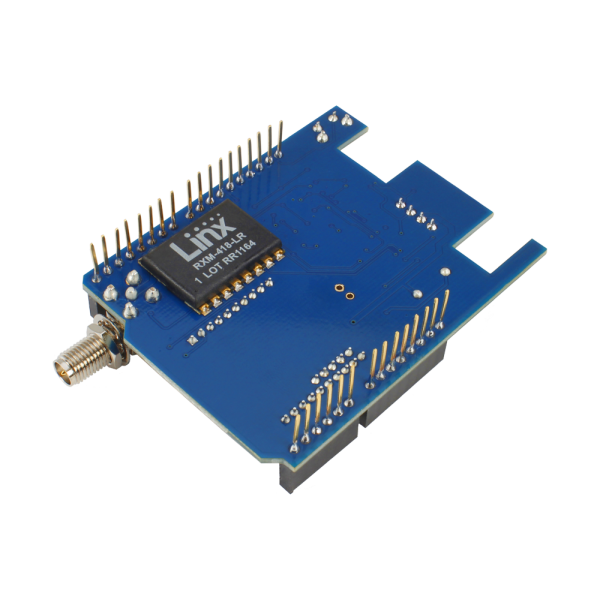

ACOM 키 포브 수신기 / 디코더 실드는 418MHz에서 작동하는 Linx Technologies MS 시리즈 키 포브 송신기와 호환됩니다 (별도로 사용 가능한 1, 2, 3, 4, 5, 8- 버튼 송신기). 이 장치는 최대 750 피트 떨어진 곳에서 리모컨으로 버튼 누름을 수신 할 수 있습니다 (8- 버튼 리모컨 사용시). 리모컨 버튼을 누르면 온보드 유효 LED가 켜집니다. 또한 Arduino I / O 라인은 원격 버튼을 누르는 동안 High로 표시됩니다. 리모컨 버튼을 놓으면 Arduino I / O 라인이 로우 상태로 돌아갑니다. RP-SMA 안테나를 포함합니다.

통합 I2C 확장 포트는 릴레이 컨트롤러, 센서 및 다양한 미니 모듈을 포함한 모든 I2C 장치와 호환되므로 애플리케이션 요구 사항에 관계없이 Arduino를 빠르고 쉽게 확장 할 수 있습니다.
XBee® 소켓은 Arduino UART 핀 D0 및 D1에 연결됩니다.

On-Board LICAL Key Fob Decoder는 다음 Arduino 핀에 매핑됩니다
.Key Fob Button 0은 Arduino D2에 연결됩니다.
Key Fob Button 1은 Arduino D3에 연결되어 있습니다.
Key Fob Button 2는 Arduino D4에 연결되어 있습니다.
Key Fob Button 3은 다음에 연결됩니다. Arduino D5
키 Fob 버튼 4가 Arduino D6에 연결됨
키 Fob 버튼 5가 Arduino D7에 연결됨
키 Fob 버튼 6이 Arduino D8에 연결됨
키 Fob 버튼 7이 ​​Arduino D9에 연결됨
Arduino D10 및 D11은 사용되지 않습니다.
Open Collector 출력은 Arduino D12에
의해 제어됩니다. Buzzer는 Arduino D13에 의해 제어됩니다.

Key Fob 리모컨은 보안 암호화되어 있으며 사용하기 전에 컨트롤러와 페어링해야합니다. 열쇠 고리 안테나 및 I2C 케이블이 포함되어 있습니다. Key Fob 리모컨은 별도로 판매됩니다.

nodeLynk ™ 마스터 어댑터

이것은 nodeLynk 마스터 어댑터입니다. nodeLynk 마스터 어댑터는 I2C 통신을 사용하여 nodeLynk 장치 체인과 통신합니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk에 대해 더 알아보기

모든 nodeLynk 마스터 어댑터보기

모든 nodeLynk 확장 장치보기

XBee®는 Digi International의 등록 상표입니다. www.digi.com
