릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.

통합 노트

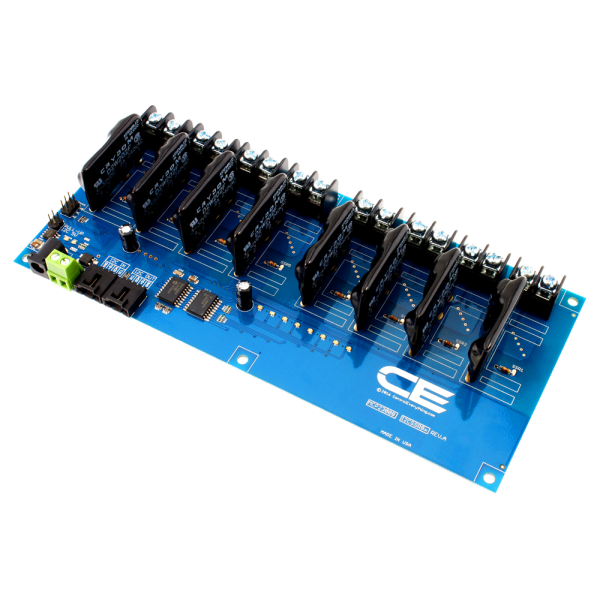

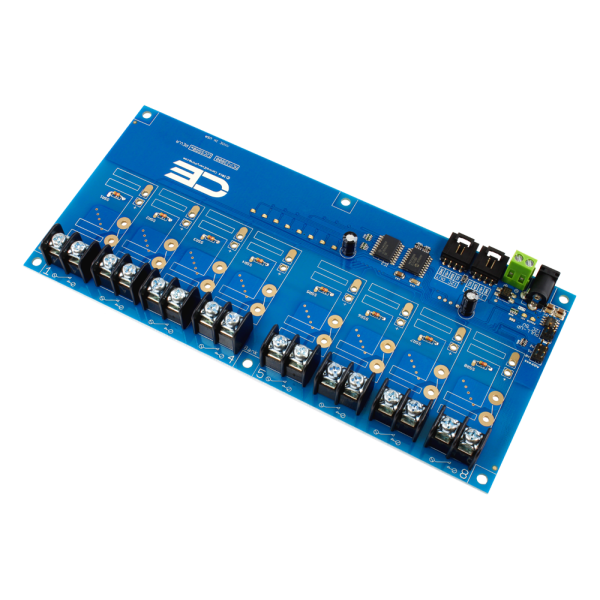

무 접점 계전기는 작동 수명이 길고 조용하며 신뢰성이 가장 중요한 중요한 애플리케이션에 사용해야합니다. 솔리드 스테이트 릴레이는 특정 애플리케이션에 맞게 신중하게 선택해야합니다. 이 컨트롤러는 SPST Solid-State 릴레이 만 호스팅하여 각 릴레이에 공통 및 정상 개방이라는 2 개의 연결을 제공합니다. 릴레이가 켜지면 Common 연결이 Normally Open에 연결됩니다. 외부 부하는 항상 꺼져 있고 릴레이가 켜지면 켜지도록 배선 될 수 있습니다. 릴레이는 Microchip Technology의 MCP230xx 시리즈 프로그래밍 가능 GPIO 포트 확장기를 사용하여 제어됩니다. 릴레이는 GPIO0 : 7을 사용하는 MCP23008에 의해 제어됩니다. 온보드 릴레이를 제어하는 ​​것은 쉽습니다. GPIO0 : 7을 디지털 출력으로 설정합니다. 다음으로 GPIO0 : 7의 on / off 상태를 설정하여 해당 릴레이를 활성화합니다. LED는 온보드 릴레이의 상태를 나타냅니다. 이러한 모든 작업은 GitHub 저장소에 제공된 드라이버를 사용할 때 처리됩니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다.

이 컨트롤러는 512 Ohm 저항을 통해 솔리드 스테이트 릴레이의 게이트에 12VDC 전압을 적용합니다. 이 컨트롤러는 최대 10VDC 게이트 전압 정격 릴레이에 안전합니다. 이 컨트롤러는 일반적으로 3-12VDC 게이트 전압의 전압 범위를 수용하는 릴레이와 함께 사용됩니다. 솔리드 스테이트 릴레이에는 최소 부하 요구 사항이 적용됩니다. 극히 낮은 신호는 최소 부하 요구 사항을 충족하지 않는 경우 솔리드 스테이트 릴레이에 의해 전환되지 않을 수 있습니다.

무 접점 계전기는 상호 교환이 불가능한 AC 또는 DC 스위칭 애플리케이션에 사용할 수 있습니다. AC 릴레이를 사용하여 DC 부하를 전환 할 수 없습니다. 마찬가지로 DC 릴레이를 사용하여 AC 부하를 전환 할 수 없습니다. DC 릴레이는 극성에 민감하며 잘못 연결하면 손상 될 수 있습니다. 당사의 솔리드 스테이트 컨트롤러는 다른 제조업체의 릴레이와 함께 사용할 수 있기 때문에 회로 기판의 DC 솔리드 스테이트 릴레이에 대한 + 및 – 연결에 레이블을 지정하지 않습니다. 릴레이와 데이터 시트를 검토하고 올바른 극성을 보장하기 위해 회로 기판 하단에 인쇄 된 트레이스를 따르십시오. 일부 솔리드 스테이트 릴레이에는 능동 강제 공기 냉각이 필요할 수 있습니다. 냉각을 적용하지 않으면 릴레이가 영구적으로 손상 될 수 있습니다.

연결하기 전에 사용중인 특정 릴레이에 대한 데이터 시트를 확인하십시오.

우리는 어떠한 상황에서도 솔리드 스테이트 릴레이를 보증하지 않습니다.
