제품 정보

기능 개요

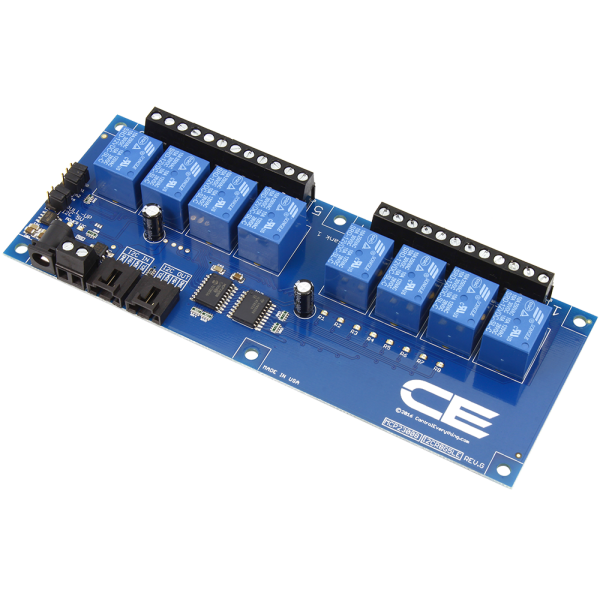

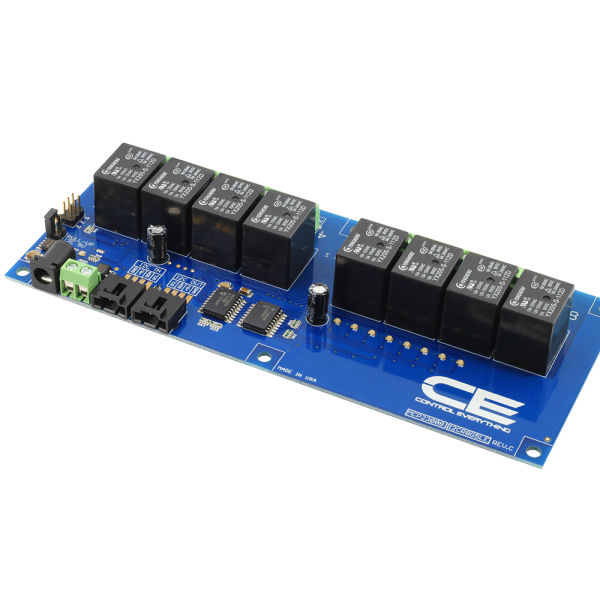

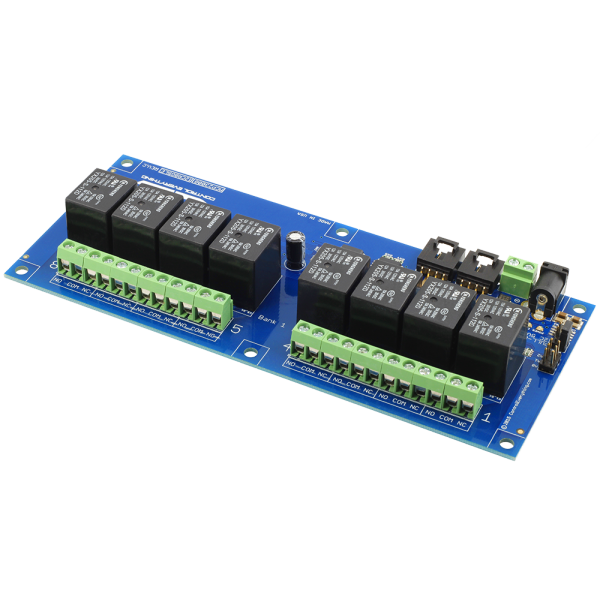

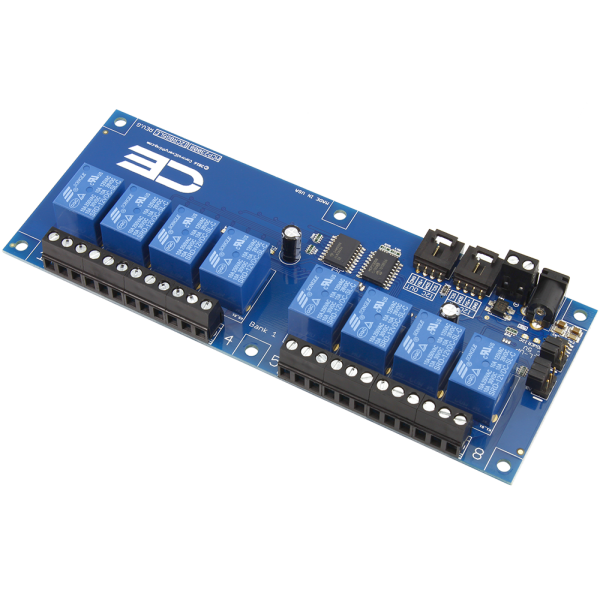

I2C 인터페이스가있는 8 채널 릴레이 컨트롤러
USB를 통해 Windows 8/10을 사용하는 PC에서 사용하기에 이상적
Arduino, Raspberry Pi, Onion, PyCom과 호환
MCP23008 I2C 제어 기계식 SPDT 릴레이
5A 또는 10A 릴레이를 사용한 범용 스위칭
센서, 컨트롤러 또는 기타 릴레이 추가를위한 I2C 출력 포트
열쇠 고리 확장 옵션을 사용한 무선 원격 작동
GitHub에서 사용 가능한 예제 라이브러리

이 I2C 8 채널 범용 SPDT 릴레이 컨트롤러는 탁월한 호환성 및 확장 기능을 갖춘 크로스 플랫폼 솔루션을 제공합니다. I2C 통신을 지원하는 모든 IoT 기술과 호환되는 이것은 우리가 제조 한 가장 다재다능한 릴레이 컨트롤러입니다. 모든 NCD I2C 릴레이 컨트롤러에는 I2C 출력이있어 더 많은 릴레이 컨트롤러, 방대한 센서 배열, 전류 모니터, PWM 드라이버 등을 연결할 수 있습니다. 이 릴레이 보드의 확장 기능은 전 세계의 다른 제조업체와 비교할 수 없습니다. 온보드 SPDT 릴레이는 구매시 선택한 릴레이에 따라 240VAC에서 최대 절대 최대 10A까지 중저 전력 부하를 제어하는 데 적합합니다. NCD SPDT 릴레이 컨트롤러에는 각 릴레이에 대한 사용자 액세스를위한 3 개의 연결 단자가 있습니다. 이 설계는 외부 유도 억제 커패시터와 함께 사용할 때 약간의 유도 부하에 적합하지만 주로 저항 부하 스위칭에 중점을 둡니다. 이 컨트롤러에는 장바구니에 추가 할 때 사용자 정의 된 5 또는 10A SPDT 릴레이가 포함됩니다.

이 컨트롤러는 GPIO 애플리케이션을위한 공통 I2C 인터페이스 칩인 MCP23008을 기반으로합니다. 이 설계에서 GPIO 포트는 온보드 SPDT 릴레이를 제어하는 데 사용됩니다. 3 개의 온보드 주소 점퍼를 사용하면 최대 8 개의 유사한 장치 (MCP23008 또는 MCP23017 기반)를 개별 제어를 위해 동일한 I2C 버스에 연결할 수 있습니다. 온보드 상태 LED는 각 릴레이의 켜짐 / 꺼짐 상태를 표시합니다. 이 컨트롤러는 옵션 전원 공급 장치를 사용하거나 12VDC 및 나 전선의 직접 나사 단자 연결을 통해 전원을 공급받을 수 있습니다. 각 릴레이는 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 사용자가 액세스 할 수 있습니다.

nodeLynk ™ 장치

이것은 nodeLynk 장치이며 적절한 작동을 위해 nodeLynk 마스터 어댑터가 필요합니다. nodeLynk 장치는 마스터 마이크로 프로세서에 연결되어 하드웨어 감지 및 제어 기능을 쉽게 추가 할 수 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk I2C 인터페이스 란 무엇입니까?

NCD는 하드웨어 I2C 인터페이스 커넥터 표준 인 nodeLynk를 사용하는 플러그 앤 플레이 모듈 식 하드웨어의 제작자입니다. nodeLynk I2C 장치를 사용하면 I2C 버스에서 여러 장치를 함께 연결하고 각 장치와 고속으로 개별적으로 통신 할 수 있습니다 (I2C의 제한 사항에 따름). nodeLynk I2C 인터페이스는 표준 4 핀 I2C 입력 및 I2C 출력 커넥터를 사용합니다. nodeLynk I2C 장치는 5V I2C 데이터를 통신하고이 커넥터를 통해 5V DC 전원을 제공합니다. nodeLynk I2C 장치는 모든 데이터 전송에 표준 I2C 통신을 사용하며, 이는 오늘날 생산중인 거의 모든 마이크로 컨트롤러에서 지원합니다. nodeLynk I2C 인터페이스는 엄격하게 5V 표준으로, 긴 케이블을 통한 전송에 이상적입니다. nodeLynk I2C 장치에는 항상 6 인치 (152mm) 4 선 I2C 케이블이 포함됩니다. nodeLynk I2C 미니 모듈에는 항상 3 ″ (76mm) 4 선 I2C 케이블이 포함됩니다. 자체 nodeLynk I2C 인터페이스를 설계에 포함하려는 설계자는 케이블과 커넥터를 별도로 사용할 수 있습니다.

플러그 앤 플레이 연결

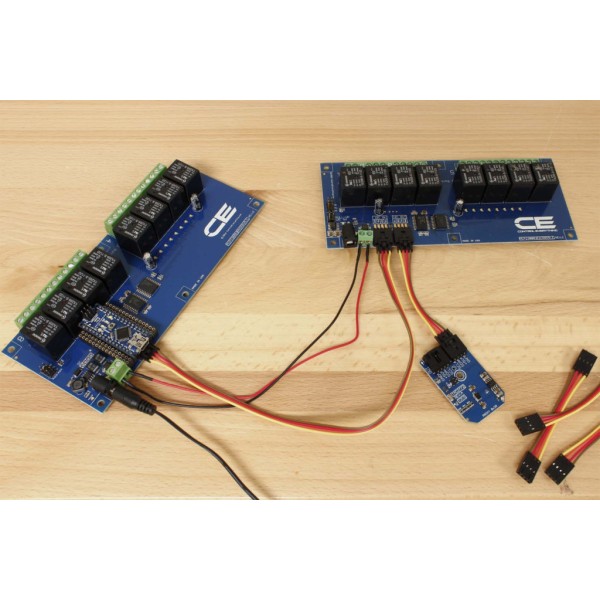

nodeLynk I2C 장치는 사용 가능한 모든 nodeLynk I2C 출력에 연결됩니다. 여기에는 모든 NCD IoT 장치를 포함하여 NCD IoT 범주에서 만드는 거의 모든 것이 포함됩니다. 우리는 또한 nodeLynk I2C 장치를 대부분의 컴퓨팅 플랫폼에 직접 쉽게 연결할 수있는 광범위한 I2C 어댑터를 제조합니다. nodeLynk I2C 인터페이스 어댑터는 Arduino, Banana Pi, BeagleBone, Bluz, ESP8266, Onion Omega, Particle Photon 및 Electron, PyCom, Raspberry Pi, 2, 3, Zero 및 Windows에서 사용할 수 있습니다. 우리는 항상 nodeLynk I2C 장치에 대한 새로운 플랫폼 지원을 추가하기 위해 노력하고 있습니다. nodeLynk I2C 인터페이스 장치는 마이크로 컨트롤러 산업의 거의 모든 것과 호환됩니다.

무제한 I2C 확장

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 nodeLynk I2C 장치에는 I2C 출력 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 우리는 항상 모듈 식 플러그 앤 플레이 I2C 프레임 워크를위한 새로운 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 I2C 확장 케이블을 사용하여 함께 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

Raspberry Pi (위)는 nodeLynk Master 어댑터에 연결되어 있습니다. nodeLynk 장치는 I2C 통신을 사용하여 Raspberry Pi nodeLynk 마스터에 연결됩니다. 각 nodeLynk 장치는 체인의 적절한 작동을 위해 다른 I2C 주소를 가져야합니다. 일부 nodeLynk I2C 장치에는 고정 주소가있는 반면 다른 장치는 제한된 주소 범위에서 주소 구성을 허용합니다.

nodeLynk I2C 인터페이스 장치 전원 공급

일부 nodeLynk I2C 장치는 외부 전원 공급 장치가 필요하고 다른 장치는 5VDC에서 4 핀 I2C 버스 커넥터를 통해 전원을 공급받을 수 있으며 다른 장치는 외부 및 I2C 버스 전원 중에서 선택할 수있는 점퍼입니다. 모든 I2C 미니 모듈은 5V I2C 버스 커넥터를 통해 전원이 공급되므로 연결이 크게 단순화됩니다.

릴레이 옵션

10Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 10Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토

5Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토

· 제품 사양

기계 도면


배선도

pub?w=1456&h=645&1622571881

본질적인

기계식 릴레이 유형

튜토리얼

데이터 시트

MCP23008.pdf

문서 다운로드

I2C 연결 Diagram.pdf

커뮤니티 저장소

공식 저장소

MCP23008

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.

SPDT 릴레이 컨트롤러 사양

이 표는 모든 NCD SPDT 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.

NCD SPDT 릴레이 컨트롤러 사양	최저한의	명사 같은	최고	메모
작동 전압	10VDC	12VDC	15VDC
대기 전력 소비	35mA	100mA	200mA	활성 릴레이 없음, Com 모듈 없음
릴레이 전력 소비	28mA	35mA	60mA	활성화 된 각 릴레이의 소비
작동 온도 범위	-40 ° F (-40 ° C)	21 ° C (70 ° F)	85 ° C (185 ° F)	표시된 이론적 구성 요소 제한
보관 온도 범위	-55 ° C (-67 ° F)	21 ° C (70 ° F)	85 ° C (185 ° F)	표시된 이론적 구성 요소 제한
작동 주변 공기 습도	0 %	50 %	70 %	표시된 비 응축 습도 값
릴레이 활성화 시간	4ms	5ms	10ms	추가 검증 필요
릴레이 비활성화 시간	5mS	10mS	15mS	추가 검증 필요

전체 8 개 항목 중 1 ~ 8 개보기

통합 노트

이 장치의 모든 릴레이는 SPDT 유형이며 각 릴레이에 3 개의 연결을 제공합니다. 공통, 정상 폐쇄 및 정상 개방. Common 연결은 릴레이가 꺼져있을 때 항상 Normally Closed 연결에 연결됩니다. 릴레이가 켜지면 Common 연결이 Normally Closed에서 분리되고 Normally Open으로 연결됩니다. 외부 부하는 항상 꺼져 있고 릴레이가 켜지면 켜지도록 배선 될 수 있습니다. 선택적으로 외부 부하가 항상 켜져 있도록 배선 될 수 있으며 릴레이가 활성화되면 외부 부하가 꺼집니다. 릴레이의 정격은 10A 250VAC 또는 10A, 24VDC입니다. 릴레이는 Microchip Technology의 MCP230xx 시리즈 프로그래밍 가능 GPIO 포트 확장기를 사용하여 제어됩니다. 릴레이는 GPIO0 : 7을 사용하는 MCP23008에 의해 제어됩니다. 온보드 릴레이를 제어하는 것은 쉽습니다. GPIO0 : 7을 디지털 출력으로 설정합니다. 다음으로 GPIO0 : 7의 on / off 상태를 설정하여 해당 릴레이를 활성화합니다. LED는 온보드 릴레이의 상태를 나타냅니다. 이러한 모든 작업은 GitHub 저장소 (ControlEverythingCom)에 제공된 드라이버를 사용할 때 처리됩니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다.

I2C 인터페이스 호환성

NCD I2C 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. I2C 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 기술을 장치에 연결하는 방법을 안내하며이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 NCD I2C 인터페이스 장치는 I²C 출력을 사용하여 다른 교차 플랫폼 I²C 슬레이브 장치에 함께 연결할 수 있습니다 . 또한 NCD I2C 장치는 NCD IoT 인터페이스 장치 의 I2C 출력에 연결할 수 있습니다 . 여기를 클릭하면 NCD I2C 인터페이스 어댑터 의 전체 목록을 볼 수 있습니다.

Arduino 인터페이스
