제품 정보

기능 개요

I2C 인터페이스가있는 전력 FET 컨트롤러
16 N 채널 PWM 제어 개방형 수집기 BUK98150-55A 55V 5.5A 8W 전력 공급 장치
백열등 또는 고전력 LED 조명의 솔리드 스테이트 12 비트 PWM 조명 디밍
저항성 솔리드 스테이트 DC PWM 제어 애플리케이션 용으로 설계
외부 센서 또는 컨트롤러 추가를위한 I2C 확장 포트
PCA9685 12 비트 PWM 16 채널 I2C 인터페이스
채널당 4096 레벨의 출력
무료 I2C 확장 케이블 포함

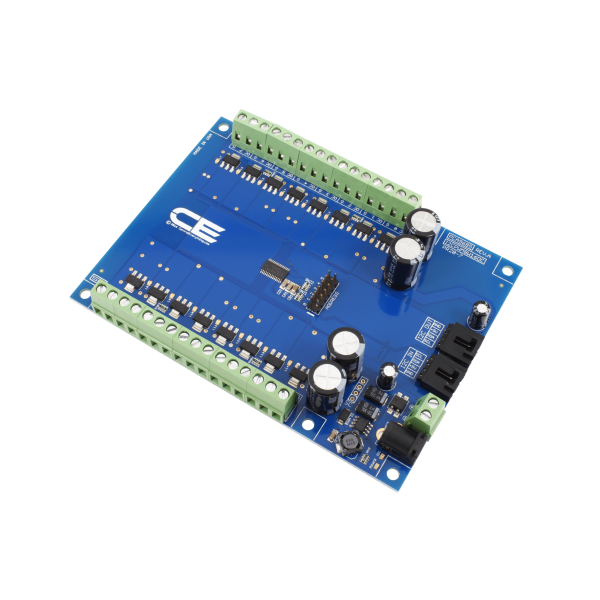

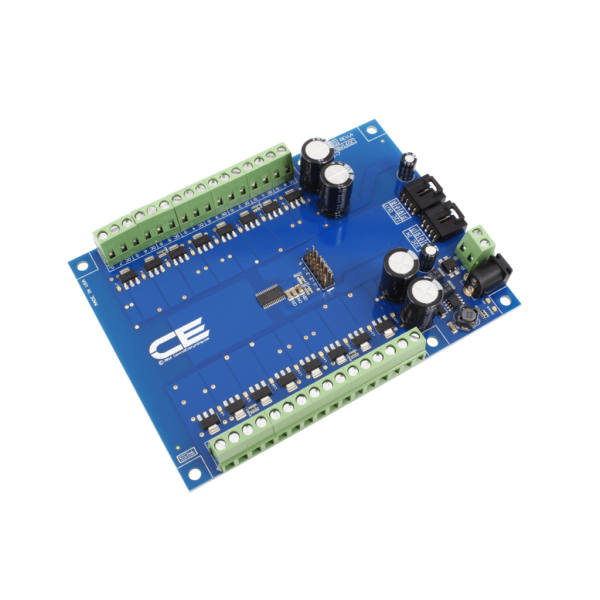

이 16 채널 전력 FET 드라이버는 I2C 통신을 사용하여 고전류 부하의 12 비트 비례 제어를 허용하여 Raspberry Pi, Arduino, Particle Photon, BeagleBone 등을 포함한 모든 컴퓨팅 플랫폼과 호환됩니다. 이 장치는 16 개의 BUK98150-55A 전력 FET를 사용하므로 I2C 데이터 버스를 사용하여 16 채널의 고전력 LED 또는 백열등을 제어 할 수 있습니다. BUK98150-55A는 최대 55VDC 및 5.5A의 전류 (8W 열 방출)를 제어 할 수 있으므로 대부분의 저전압 DC 조명 애플리케이션에 이상적인 선택입니다. PCA9685 칩은이 컨트롤러의 드라이버로 사용되어 단일 I2C 포트에서 통신을 쉽고 최대 62 개 장치까지 확장 할 수 있습니다.

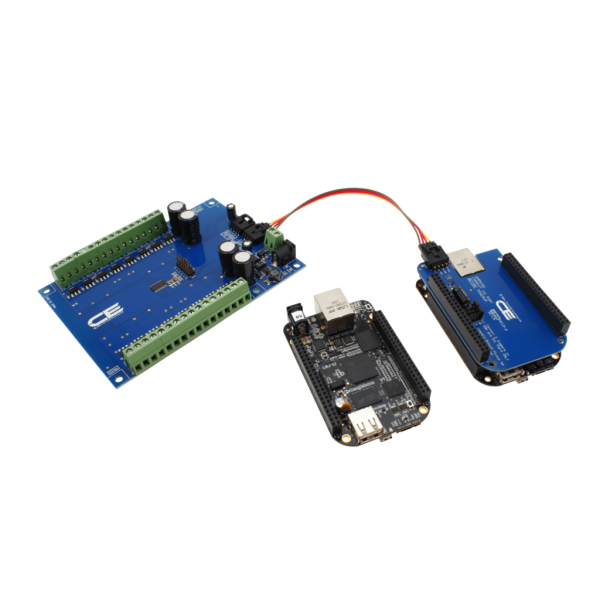

모든 컴퓨팅 플랫폼에서 DC 조명 애플리케이션을 제어하십시오. 이 장치를 Particle Photon 또는 Particle Electron에 연결하면 Particle Cloud 인프라를 사용하여 전 세계적으로 액세스 할 수 있습니다. 쉬운 프로그래밍과 빠른 개발을 위해이 장치를 Arduino에 연결하십시오. 일부 컴퓨팅 성능이 필요한 비용에 민감한 애플리케이션을 위해 Raspberry Pi 또는 BeagleBone을 사용하여 Linux에 연결합니다. 우리는 시작하는 데 도움이되도록 항상 Java, Python 및 Arduino 용 GitHub 라이브러리를 개발하고 있습니다. 당사의 개발 라이브러리를 사용하면 최소한의 코딩으로이 장치를 쉽게 제어 할 수 있습니다. I2C 확장 포트를 사용하면 I2C 버스에 센서 또는 더 많은 컨트롤러를 쉽게 추가 할 수 있습니다.

nodeLynk ™ 장치

이것은 nodeLynk 장치이며 적절한 작동을 위해 nodeLynk 마스터 어댑터가 필요합니다. nodeLynk 장치는 마스터 마이크로 프로세서에 연결되어 하드웨어 감지 및 제어 기능을 쉽게 추가 할 수 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk I2C 인터페이스 란 무엇입니까?

NCD는 하드웨어 I2C 인터페이스 커넥터 표준 인 nodeLynk를 사용하는 플러그 앤 플레이 모듈 식 하드웨어의 제작자입니다. nodeLynk I2C 장치를 사용하면 I2C 버스에서 여러 장치를 함께 연결하고 각 장치와 고속으로 개별적으로 통신 할 수 있습니다 (I2C의 제한 사항에 따름). nodeLynk I2C 인터페이스는 표준 4 핀 I2C 입력 및 I2C 출력 커넥터를 사용합니다. nodeLynk I2C 장치는 5V I2C 데이터를 통신하고이 커넥터를 통해 5V DC 전원을 제공합니다. nodeLynk I2C 장치는 모든 데이터 전송에 표준 I2C 통신을 사용하며, 이는 오늘날 생산중인 거의 모든 마이크로 컨트롤러에서 지원합니다. nodeLynk I2C 인터페이스는 엄격하게 5V 표준으로, 긴 케이블을 통한 전송에 이상적입니다. nodeLynk I2C 장치에는 항상 6 인치 (152mm) 4 선 I2C 케이블이 포함됩니다. nodeLynk I2C 미니 모듈에는 항상 3 ″ (76mm) 4 선 I2C 케이블이 포함됩니다. 자체 nodeLynk I2C 인터페이스를 설계에 포함하려는 설계자는 케이블과 커넥터를 별도로 사용할 수 있습니다.

플러그 앤 플레이 연결

nodeLynk I2C 장치는 사용 가능한 모든 nodeLynk I2C 출력에 연결됩니다. 여기에는 모든 NCD IoT 장치를 포함하여 NCD IoT 범주에서 만드는 거의 모든 것이 포함됩니다. 우리는 또한 nodeLynk I2C 장치를 대부분의 컴퓨팅 플랫폼에 직접 쉽게 연결할 수있는 광범위한 I2C 어댑터를 제조합니다. nodeLynk I2C 인터페이스 어댑터는 Arduino, Banana Pi, BeagleBone, Bluz, ESP8266, Onion Omega, Particle Photon 및 Electron, PyCom, Raspberry Pi, 2, 3, Zero 및 Windows에서 사용할 수 있습니다. 우리는 항상 nodeLynk I2C 장치에 대한 새로운 플랫폼 지원을 추가하기 위해 노력하고 있습니다. nodeLynk I2C 인터페이스 장치는 마이크로 컨트롤러 산업의 거의 모든 것과 호환됩니다.

무제한 I2C 확장

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 nodeLynk I2C 장치에는 I2C 출력 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 우리는 항상 모듈 식 플러그 앤 플레이 I2C 프레임 워크를위한 새로운 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 I2C 확장 케이블을 사용하여 함께 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

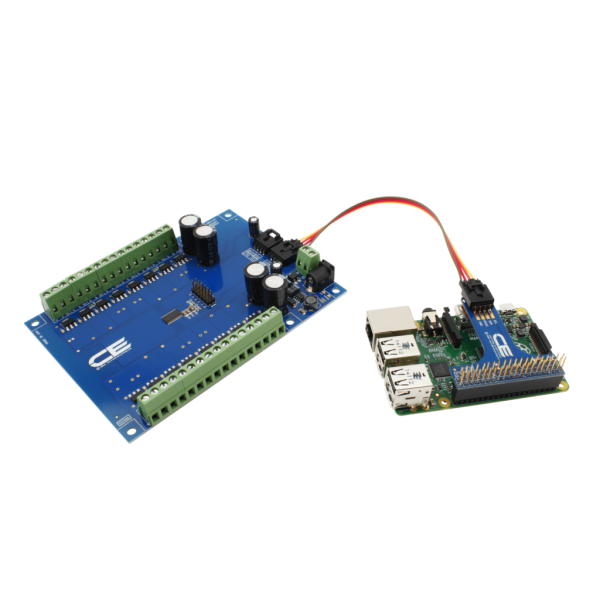

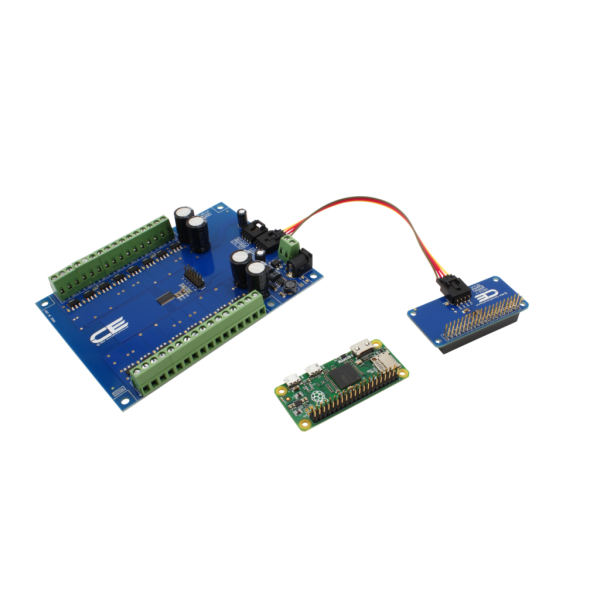

Raspberry Pi (위)는 nodeLynk Master 어댑터에 연결되어 있습니다. nodeLynk 장치는 I2C 통신을 사용하여 Raspberry Pi nodeLynk 마스터에 연결됩니다. 각 nodeLynk 장치는 체인의 적절한 작동을 위해 다른 I2C 주소를 가져야합니다. 일부 nodeLynk I2C 장치에는 고정 주소가있는 반면 다른 장치는 제한된 주소 범위에서 주소 구성을 허용합니다.

nodeLynk I2C 인터페이스 장치 전원 공급

일부 nodeLynk I2C 장치는 외부 전원 공급 장치가 필요하고 다른 장치는 5VDC에서 4 핀 I2C 버스 커넥터를 통해 전원을 공급받을 수 있으며 다른 장치는 외부 및 I2C 버스 전원 중에서 선택할 수있는 점퍼입니다. 모든 I2C 미니 모듈은 5V I2C 버스 커넥터를 통해 전원이 공급되므로 연결이 크게 단순화됩니다.

· 제품 사양

기계 도면


배선도

확대하려면 클릭

pub?w=1462&h=1535&1622571881

데이터 시트

PCA9685.pdf

공식 저장소

공식 저장소

통합 노트

이 장치는 저항 부하의 비례 제어를 위해 설계되었지만 소형 취미 DC 모터와 같은 매우 가벼운 유도 성 애플리케이션에 사용할 수 있습니다. 가능한 한 저항 부하가있는이 버전을 사용하는 것이 좋습니다. 이 컨트롤러에는 16 개의 Open Collector 12 비트 PWM 출력이 장착되어 있습니다. Open Collector 12 비트 PWM 출력은 소프트웨어 제어하에 백열등 또는 LED와 같은 외부 부하를 접지에 연결하여 작동합니다. Open Collector 12 비트 PWM 출력은 로우 사이드 드라이버라고도합니다. 즉, 외부 장치의 접지 측을 연결 / 분리합니다. 이 컨트롤러의 출력은 오픈 컬렉터이므로 모든 전압이 공통 접지를 공유 할 수있는 한 모든 외부 부하는 다른 전압에서 작동 할 수 있습니다. 연결 예는 배선도를 참조하십시오. AC 전원 애플리케이션에는 사용할 수 없습니다. 이 장치에는 외부 12VDC 전원 공급 장치가 필요합니다.

I2C 인터페이스 호환성

NCD I2C 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. I2C 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 기술을 장치에 연결하는 방법을 안내하며이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 NCD I2C 인터페이스 장치는 I²C 출력을 사용하여 다른 교차 플랫폼 I²C 슬레이브 장치에 함께 연결할 수 있습니다 . 또한 NCD I2C 장치는 NCD IoT 인터페이스 장치 의 I2C 출력에 연결할 수 있습니다 . 여기를 클릭하면 NCD I2C 인터페이스 어댑터 의 전체 목록을 볼 수 있습니다.

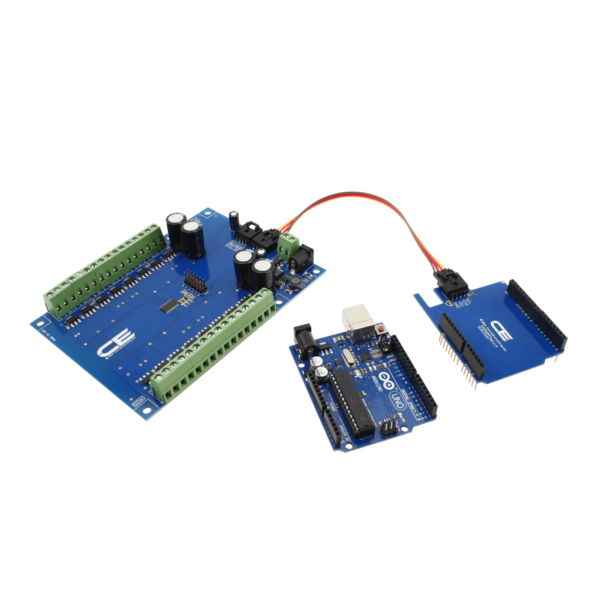

Arduino 인터페이스
