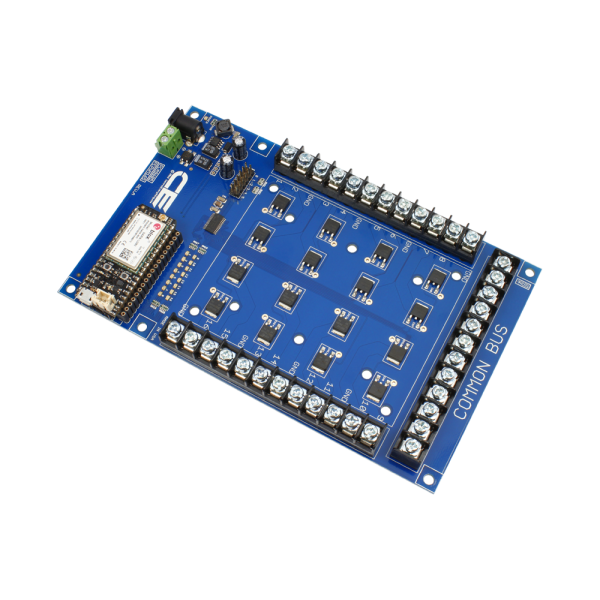

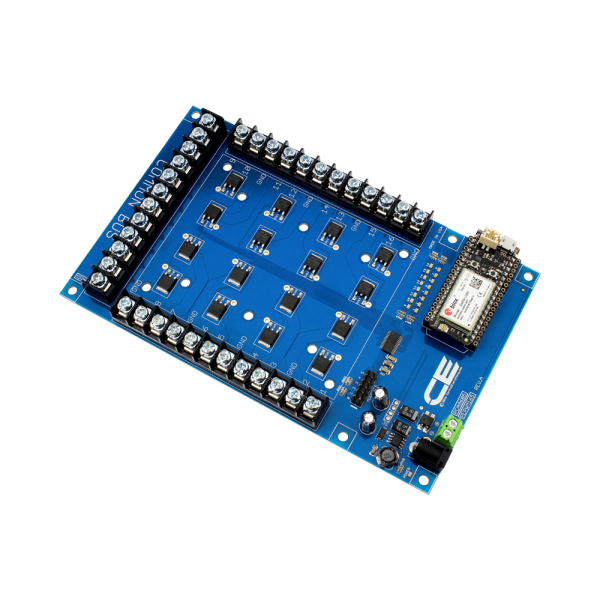

PCA9685 IoT 인터페이스가있는 16 채널 12 비트 5Amp 고전류 N 채널 PWM 펄스 폭 변조 조광기 요약정보 및 구매

MODEL : PR16-42

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • PCA9685 IoT 인터페이스가있는 16 채널 12 비트 5Amp 고전류 N 채널 PWM 펄스 폭 변조 조광기
    +0원

제품 정보

기능 개요
  • LED 또는 백열등 디밍 용
  • 고해상도 12 비트 조명 디밍
  • 채널당 4096 밝기 수준
  • 16 채널 조명 디밍
  • 100VDC에서 채널당 5A
  • N 채널 오픈 콜렉터 출력
  • Photon, Electron 및 Bluz와 직접 호환
  • Arduino, Raspberry Pi, BeagleBone, Onion 등에 적용 가능
  • 900 개 이상의 채널을 제어하도록 확장 가능
  • I2C 케이블이 포함 된 I2C 확장 포트


좋아하는 IoT 통신 플랫폼을 사용하여 DC LED 및 백열등 디밍이 그 어느 때보 다 쉬워졌습니다.

IoT 인터페이스를 갖추고, 좋아하는 IoT 통신 모듈을 플러그인하고 전 세계 어디에서나 펌웨어 제어 조명을 개발하십시오! NCD IoT 인터페이스는 셀룰러 액세스를 위해 Particle Electron을 지원합니다. Particle Photon을 사용하여 WiFi를 통해이 장치를 제어합니다. IoT 인터페이스는 Bluz (Bluetooth BLE)도 지원하거나 어댑터 중 하나를 사용하여 Arduino Nano, Arduino Micro, USB, PyCom WyPy를 직접 온보드에 연결할 수 있습니다! Raspberry Pi, BeagleBone 또는 Arduino Uno에 대한 인터페이스를 위해 SI I2C 어댑터를 연결합니다. NCD IoT 인터페이스 표준을 통해 거의 모든 컴퓨터 또는 마이크로 컨트롤러에 쉽게 연결할 수 있습니다!

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치는 I2C 확장 포트를 사용하여 I2C 통신을 지원하므로 다양한 센서, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다!

이 컨트롤러는 16 개의 고전류 N 채널 FET에 연결된 PCA9685 16 채널 I2C 12 비트 PWM 컨트롤러로 구성됩니다. PCA9685는 I2C 포트 당 62 개의 장치를 지원하므로 셀룰러 클라우드 연결을 통해 최대 992 개의 채널을 제어 할 수 있습니다. 이 컨트롤러는 "Low-Side"드라이버로 구성됩니다.

작동은 매우 간단합니다. 외부 조명을 최대 100VDC의 전원 공급 장치에 연결하고이 컨트롤러를 통해 조명의 접지를 공급하기 만하면됩니다. 이 컨트롤러는지면을 고속으로 켜고 끄고 채널당 4096 밝기 수준으로 조명 디밍 효과를 발생시킵니다.

이 컨트롤러는 Particle Electron의 I2C SCL 및 SDA 라인 만 사용하므로 다른 모든 I / O 핀은 다른 애플리케이션에 사용할 수 있습니다. GitHub 저장소 (ControlEverythingCom)에는 Particle Electron, Photon 또는 Bluz와 함께 사용할 준비가 된 완전한 라이브러리가 포함되어있어이 장치를 제어하기 위해 코드를 작성할 필요가 없습니다.

이 조광기는 418MHz Key Fob 수신기 (부품 번호 : PKFR 별도 판매) 와도 호환되므로 Particle Electron이 최대 750 피트 떨어진 원격 Key Fob 명령을 수신하고 처리 할 수 ​​있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. 원격 Key Fob을 사용하여 상상할 수있는 방식으로 릴레이를 제어하도록 Particle Electron을 프로그래밍하십시오. Linx Technologies의 1, 2, 3, 4, 5 및 8- 버튼 MS 시리즈 키 포브와 호환됩니다.

참고 :이 컨트롤러는 올바른 작동을 위해 12VDC 전원 공급 장치가 필요합니다. 외부 백열등 또는 고전력 LED 조명에는 별도의 전원 공급 장치를 사용하는 것이 좋습니다. 이 컨트롤러는 5A에서 100VDC를 스위칭 할 수 있으며 더 낮은 전압에서 훨씬 더 많은 전류를 스위칭 할 수 있습니다. 더 낮은 전압에서 실험하는 것이 좋습니다. FET 작동 온도는 화씨 125º 이하로 권장됩니다. 통합 I2C 확장 포트를 통해이 장치는 I2C 장치의 전체 라인과 완벽하게 호환되므로 센서, 릴레이 컨트롤러, 더 많은 조광기 및 기타 여러 유형의 장치를 단일 IoT 통신 모듈에 결합 할 수 있습니다.

NCD IoT 인터페이스 란 무엇입니까?

NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 대한 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로하는 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.

nodeLynk ™ IoT 장치 확장

이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 ​​있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무제한 I2C 확장

플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 함께 연결하여 몇 초 만에 하드웨어를 재사용하거나 업그레이드하십시오!





· 제품 사양

배선도

pub?w=1601&h=2413&1622571881

pub?w=1462&h=1535&1622571881



선적 서류 비치

데이터 시트

문서 다운로드

공식 저장소


IoT 인터페이스 호환성

NCD IoT 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결되도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. IoT 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 IoT 기술을 당사 장치에 연결하는 방법을 안내하며,이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 IoT 인터페이스 장치는 I²C 마스터 장치로 작동  하며 nodeLynk I²C 출력을 사용하여 교차 플랫폼 nodeLynk I²C 슬레이브 장치 에 연결하여 확장 할 수 있습니다  .

NCD IoT 인터페이스 직접 연결

다음 장치는 어댑터없이 NCD IoT 인터페이스 컨트롤러에 직접 연결됩니다.

Particle Photon 또는 Particle Electron 통신 모듈을 사용하는 경우  PKFR Key Fob Receiver  오버레이 실드를 사용하여 통신 모듈에 장거리 무선 Key Fob 원격 제어를 추가 할 수 있습니다.

NCD IoT 인터페이스 어댑터

다음 어댑터를 사용하면 다른 인기있는 컴퓨팅 플랫폼과의 I2C 통신을 위해 IoT 인터페이스를 조정할 수 있습니다.

IoT를 I2C 인터페이스 장치로 변환

  • 이 장치는 I2C to IoT 인터페이스 어댑터를 사용하여 I²C 슬레이브 장치로 변환 할 수 있으며  , Raspberry Pi, Beaglebone, Arduino Uno 및 BridgeX5와 함께 사용하기에 이상적입니다.

Arduino 인터페이스

BeagleBone 인터페이스

바나나 파이 인터페이스

CHIP 인터페이스

Raspberry Pi 인터페이스

Windows 8/10 PC 인터페이스

키 Fob 호환성

NCD IoT 인터페이스 장치는 418MHz Key Fob 수신기 (부품 번호 : PKFR ) 와도 호환 되므로 Particle Electron, Photon 또는 Bluz가 최대 750 피트 떨어진 곳에서 원격 Key Fob 명령을 수신하고 처리 할 수 ​​있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. Key Fob을 사용하여 무선 원격 제어 명령을 수신하도록 IoT 통신 모듈을 프로그래밍하십시오. 와 호환 1, 2, 3, 4, 5, 8 버튼 MS 시리즈 열쇠 바지의 시계 주머니 LINX 기술에서.
