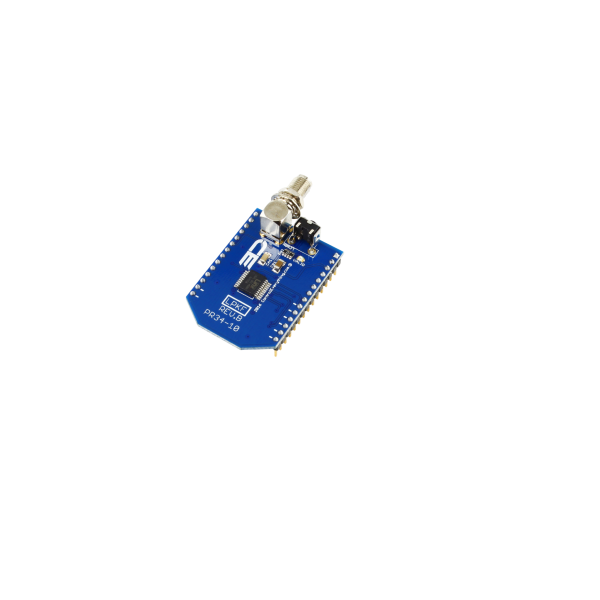

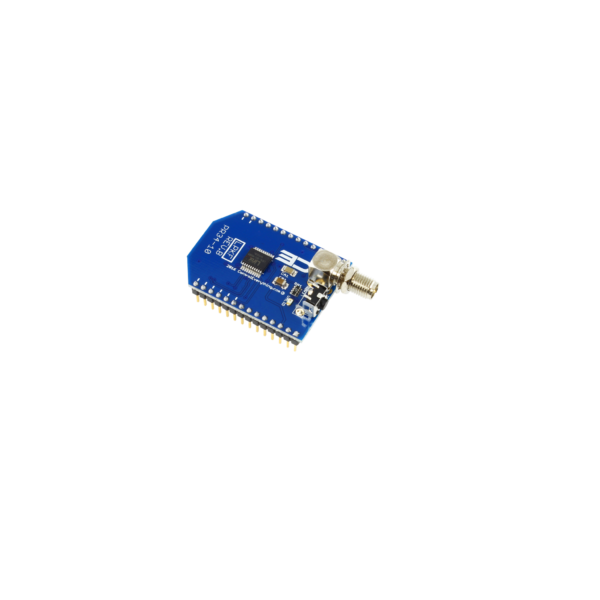

LPKF (LoPy Key Fob)는 418MHz에서 작동하는 Linx Technologies MS 시리즈 Key Fob 송신기와 호환되는 Key Fob 수신기 / 디코더 실드입니다 (별도로 사용 가능한 1, 2, 3, 4, 5, 8- 버튼 송신기). 이 장치는 최대 750 피트 떨어진 곳에서 리모컨으로 버튼 누름을 수신 할 수 있습니다 (8- 버튼 리모컨 사용시). 리모컨 버튼을 누르면 온보드 유효 LED가 켜집니다. 또한 WiPy2 / LoPy I / O 라인은 원격 버튼을 누르는 동안 High로 표시됩니다. WiPy2 / LoPy I / O 라인은 리모콘 버튼을 놓으면 로우 상태로 돌아갑니다.

RP-SMA 안테나 포함 .

On-Board LICAL Key Fob Decoder는 다음 WiPy 핀에 매핑됩니다 .Key
Fob 버튼 0은 WiPy GPIO38에 연결됨
Key Fob 버튼 1은 WiPy GPIO39에 연결됨
Key Fob 버튼 2는 WiPy GPIO37에 연결됨
Key Fob 버튼 3은 WiPy GPIO36
키 Fob 버튼 4가 WiPy GPIO35에 연결됨
키 Fob 버튼 5가 WiPy GPIO34에 연결됨
키 Fob 버튼 6이 WiPy GPIO22에 연결됨
키 Fob 버튼 7이 ​​WiPy GPIO21에 연결됨

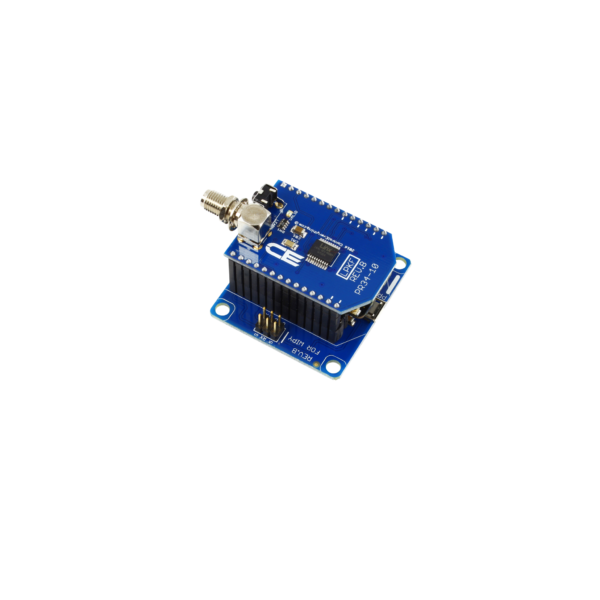

참고 : Key Fob 리모컨은 보안 암호화되어 있으므로 사용하기 전에 컨트롤러와 페어링해야합니다. 이것은 오버레이 실드이며 WiPy2 / LoPy에 직접 연결되지 않습니다. 이 오버레이 실드는 WiPy2 / LoPy 모듈 인터페이스의 양쪽에 이중 행 헤더가있는 NCD 컨트롤러가 필요합니다. 오버레이 쉴드를 사용하기 위해 WiPy / LoPy 장치는 WiPy / LoPy 모듈의 각 측면에 두 줄의 핀이있는 NCD 컨트롤러에 연결됩니다. 이 실드는 WiPy2 / LoPy 모듈과 접촉하기 위해 NCD 컨트롤러의 외부 핀 세트를 사용하여 WiPy2 / LoPy 상단에 설치됩니다. 오버레이 실드가 어떻게 설치되는지 사진을주의 깊게 살펴보십시오.
