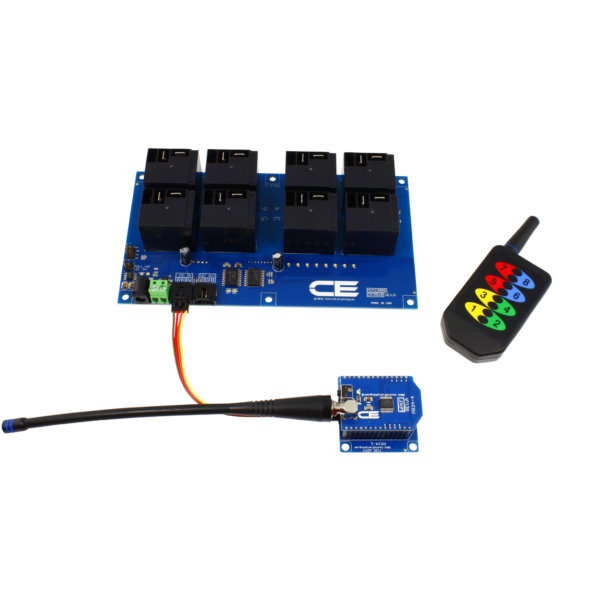

WPKF는 418 / 433MHz에서 작동하는 Linx Technologies MS 시리즈 키 포브 송신기와 호환되는 키 포브 수신기 / 디코더 실드입니다 (1, 2, 3, 4, 5, 8- 버튼 송신기는 별도로 사용 가능). 이 장치는 최대 750 피트 떨어진 곳에서 리모컨으로 버튼 누름을 수신 할 수 있습니다 (8- 버튼 리모컨 사용시). 리모콘 버튼을 누르면 온보드 유효 LED가 켜집니다. 또한 WiPy I / O 라인은 원격 버튼을 누르는 동안 High로 표시됩니다. 리모콘 버튼을 놓으면 WiPy I / O 라인이 로우 상태로 돌아갑니다.

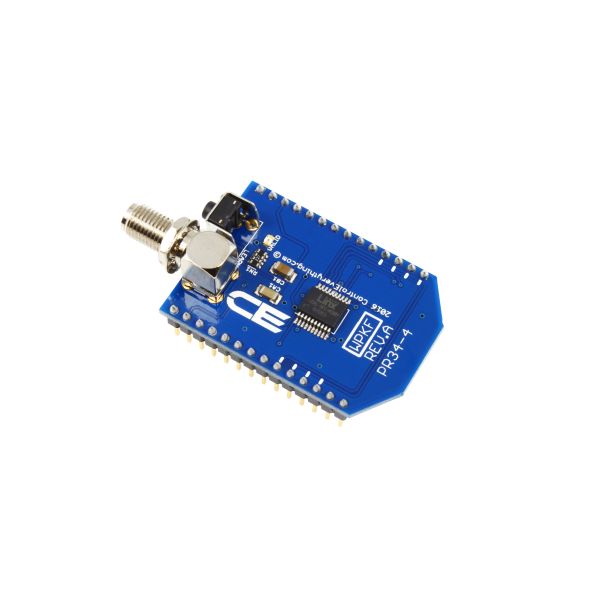

RP-SMA 안테나 포함 .

온보드 LICAL Key Fob Decoder는 다음 WiPy 핀에 매핑됩니다 .Key
Fob 버튼 0이 WiPy GPIO0에 연결됨
Key Fob 버튼 1이 WiPy GPIO3에 연결됨
Key Fob 버튼 2가 WiPy GPIO4에 연결됨
Key Fob 버튼 3이 WiPy GPIO5에 연결됨
키 Fob 버튼 4가 WiPy GPIO14에 연결됨
키 Fob 버튼 5가 WiPy GPIO15에 연결됨
키 Fob 버튼 6이 WiPy GPIO16에 연결됨
키 Fob 버튼 7이 ​​WiPy GPIO17에 연결됨

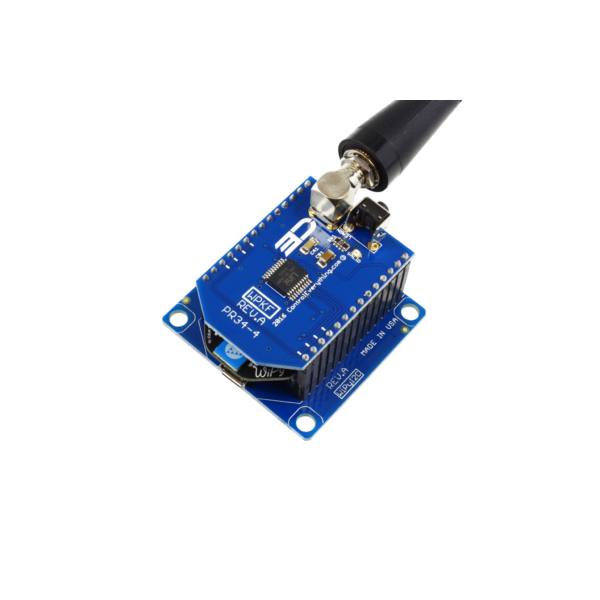

참고 : Key Fob 리모컨은 보안 암호화되어 있으므로 사용하기 전에 컨트롤러와 페어링해야합니다. 이것은 오버레이 실드이며 WiPy에 직접 연결되지 않습니다. 이 오버레이 실드는 WiPy 모듈 인터페이스의 양쪽에 이중 행 헤더가있는 NCD 컨트롤러가 필요합니다. 오버레이 실드를 사용하기 위해 WiPy 장치는 WiPy 모듈의 각 측면에 두 줄의 핀이있는 NCD 컨트롤러에 연결됩니다. 이 실드는 WiPy 모듈과 접촉하기 위해 NCD 컨트롤러의 외부 핀 세트를 사용하여 WiPy 상단에 설치됩니다. 오버레이 실드가 어떻게 설치되는지 사진을주의 깊게 살펴보십시오.
