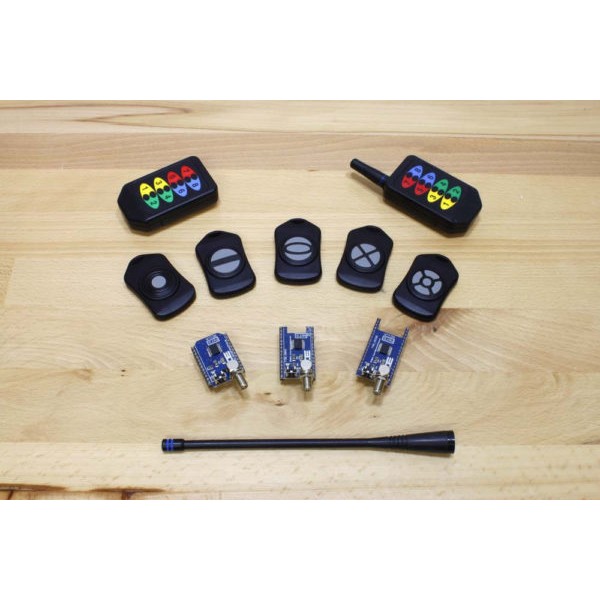

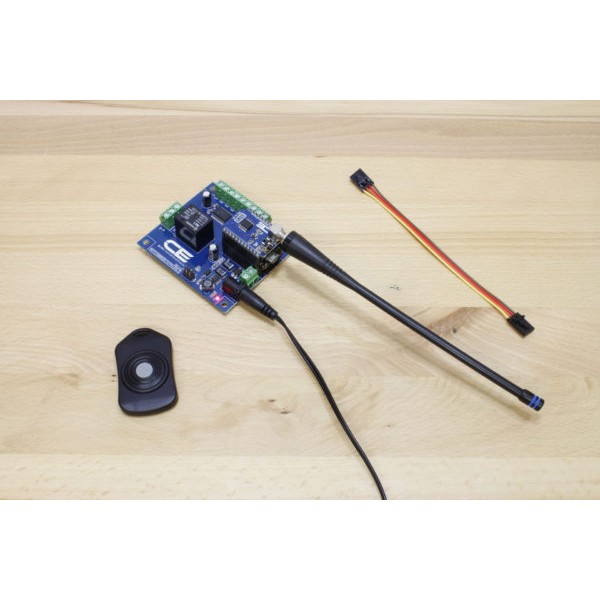

PKFR은 418 / 433MHz에서 작동하는 Linx Technologies MS 시리즈 키 포브 송신기와 호환되는 키 포브 수신기 / 디코더 실드입니다 (1, 2, 3, 4, 5, 8 버튼 송신기는 별도로 사용 가능).

이 장치는 최대 750 피트 떨어진 곳에서 리모컨으로 버튼 누름을 수신 할 수 있습니다 (8- 버튼 리모컨 사용시). 리모컨 버튼을 누르면 온보드 유효 LED가 켜집니다. 또한 Particle Photon I / O 라인은 원격 버튼을 누르는 동안 High로 표시됩니다. 원격 제어 버튼을 놓으면 입자 I / O 라인이 로우 상태로 돌아갑니다. RP-SMA 안테나를 포함합니다.

On-Board LICAL Key Fob Decoder는 다음 Photon / Electron 핀에 매핑됩니다.
Key Fob 버튼 0은 입자 A0에 연결됨
Key Fob 버튼 1은 입자 A1에 연결됨
Key Fob 버튼 2는 입자 D2에 연결됨
Key Fob 버튼 3은 입자 D3에 연결됨
키 Fob 버튼 4가 입자 D4에 연결됨
키 Fob 버튼 5가 입자 D5에 연결됨
키 Fob 버튼 6이 입자 D6에 연결됨
키 Fob 버튼 7이 ​​입자 D7에 연결됨

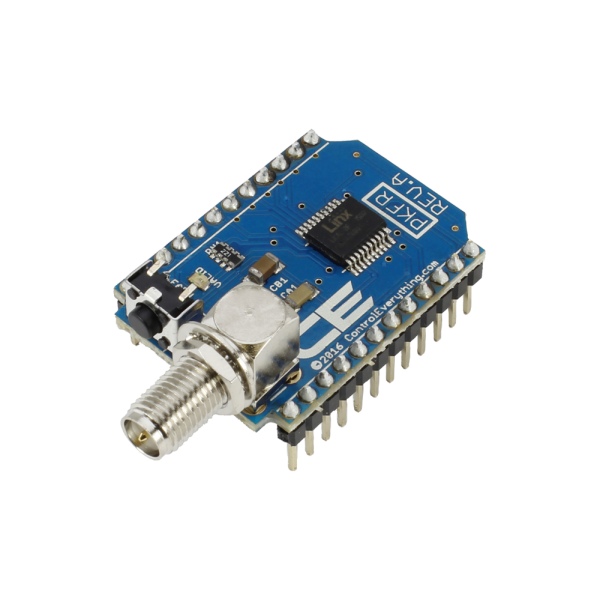

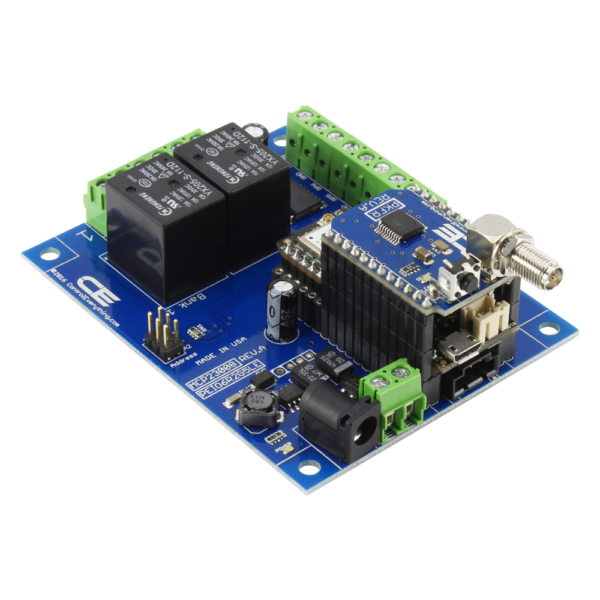

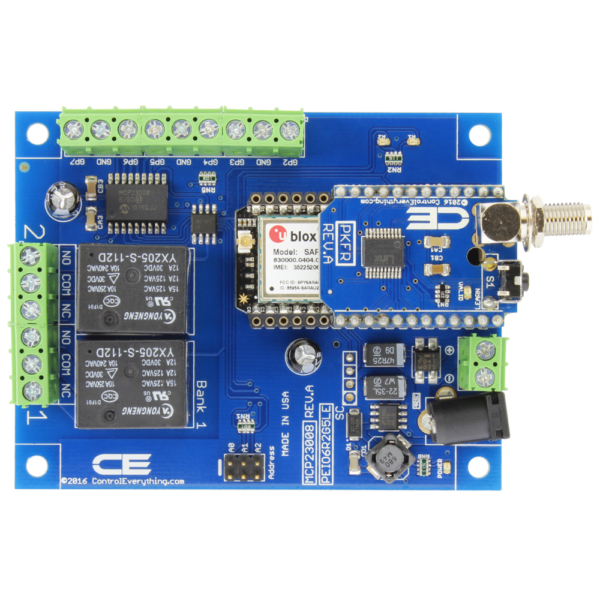

참고 : Key Fob 리모컨은 보안 암호화되어 있으므로 사용하기 전에 컨트롤러와 페어링해야합니다. 이것은 오버레이 쉴드이며 Particle Photon 또는 Particle Electron에 직접 연결되지 않습니다. 이 오버레이 실드 는 파티클 모듈 인터페이스의 각 측면에 이중 행 헤더 가 있는 NCD 컨트롤러가 필요 합니다. 오버레이 쉴드를 사용하기 위해 Particle Photon / Electron을 NCD 컨트롤러에 연결합니다. NCD 컨트롤러에는 입자 모듈의 각면에 두 줄의 핀이 있습니다. 이 실드는 입자 모듈과 접촉하기 위해 NCD 컨트롤러의 외부 핀 세트를 사용하여 입자 전자 / 광자의 상단에 설치됩니다. 오버레이 실드가 어떻게 설치되는지 사진을주의 깊게 살펴보십시오.
