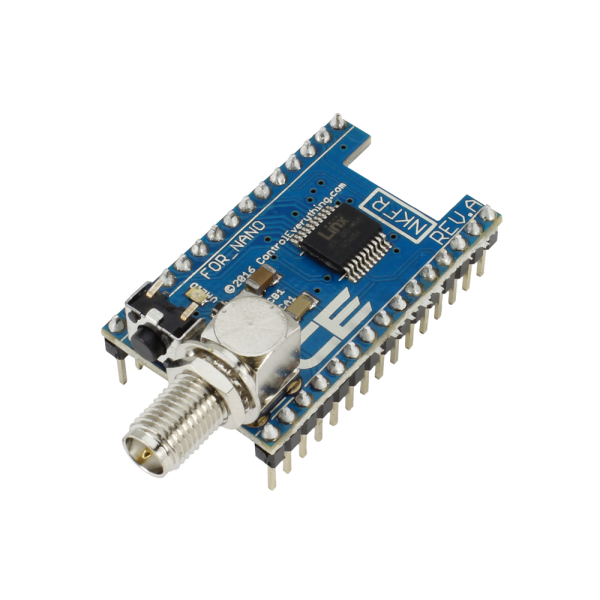

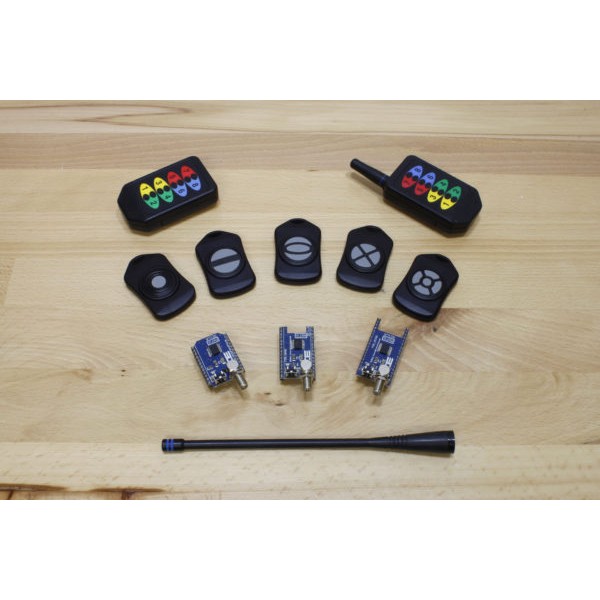

NKFR은 418 / 433MHz에서 작동하는 Linx Technologies MS 시리즈 키 포브 송신기와 호환되는 키 포브 수신기 / 디코더 실드입니다 (1, 2, 3, 4, 5, 8 버튼 송신기는 별도로 사용 가능). 이 장치는 최대 750 피트 떨어진 곳에서 리모컨으로 버튼 누름을 수신 할 수 있습니다 (8- 버튼 리모컨 사용시). 리모컨 버튼을 누르면 온보드 유효 LED가 켜집니다. 또한 Arduino Nano I / O 라인은 원격 버튼을 누르는 동안 High로 표시됩니다. 리모컨 버튼을 놓으면 Arduino Nano I / O 라인이 로우 상태로 돌아갑니다. RP-SMA 안테나를 포함합니다.

On-Board LICAL Key Fob Decoder는 다음 Arduino Nano 핀에 매핑됩니다
.Key Fob Button 0은 Arduino Nano D4에 연결됩니다.
Key Fob Button 1은 Arduino Nano D5에 연결됩니다.
Key Fob 단추 2는 Arduino Nano D6
Key Fob 단추에 연결됩니다. 3은 Arduino Nano D7
키 Fob 버튼에 연결됨 4는 Arduino Nano D8
키 Fob 버튼에 연결됨 5는 Arduino Nano D9
키 Fob 버튼에 연결됨 6은 Arduino Nano D10에 연결됨
키 Fob 버튼 7은 Arduino Nano D11
키 Fob 신호에 연결됨 강도 RSSI가 Arduino Nano A0에 연결됨
키 Fob 송신기 ID가 Arduino Nano RX0에 연결됨

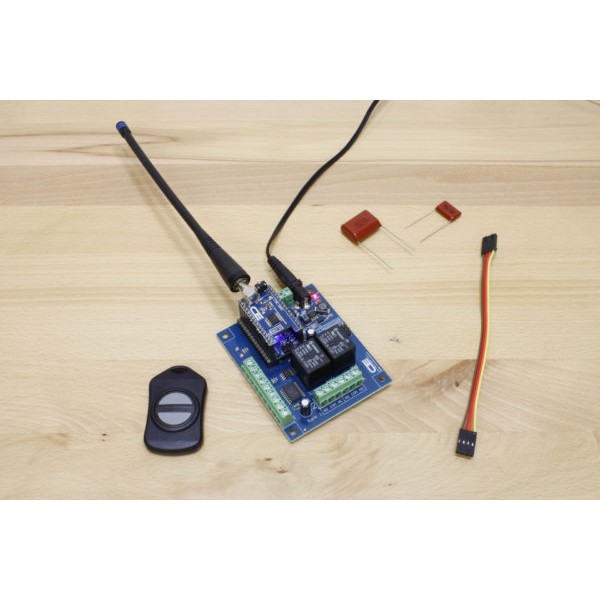

참고 : Key Fob 리모컨은 보안 암호화되어 있으므로 사용하기 전에 컨트롤러와 페어링해야합니다. 이것은 오버레이 실드이며 Arduino Nano에 직접 연결되지 않습니다. 이 오버레이 실드는 Arduino Nano 모듈 인터페이스의 각 측면에 이중 행 (또는 더 큰) 헤더가있는 NCD 컨트롤러가 필요합니다. 오버레이 실드를 사용하기 위해 Arduino Nano는 Arduino Nano 모듈의 각 측면에 2 (또는 3) 행의 핀이있는 NCD 컨트롤러에 연결됩니다. 이 실드는 Arduino Nano 모듈과 접촉하기 위해 NCD 컨트롤러의 외부 핀 세트를 사용하여 Arduino Nano 상단에 설치됩니다. 오버레이 실드가 어떻게 설치되는지 사진을주의 깊게 살펴보십시오.
