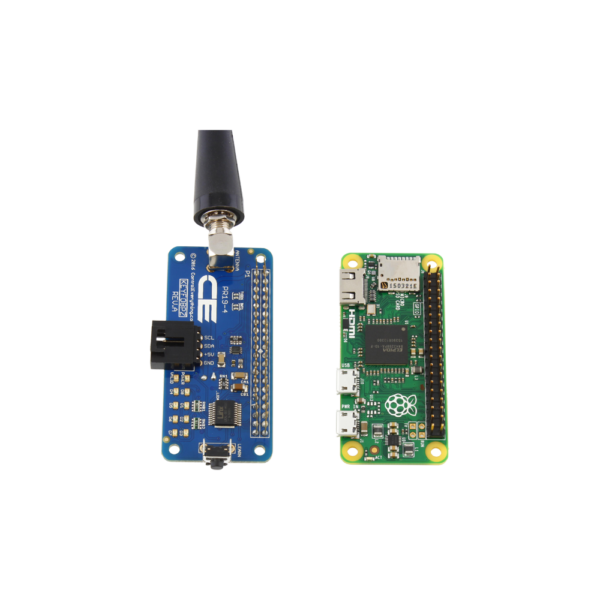

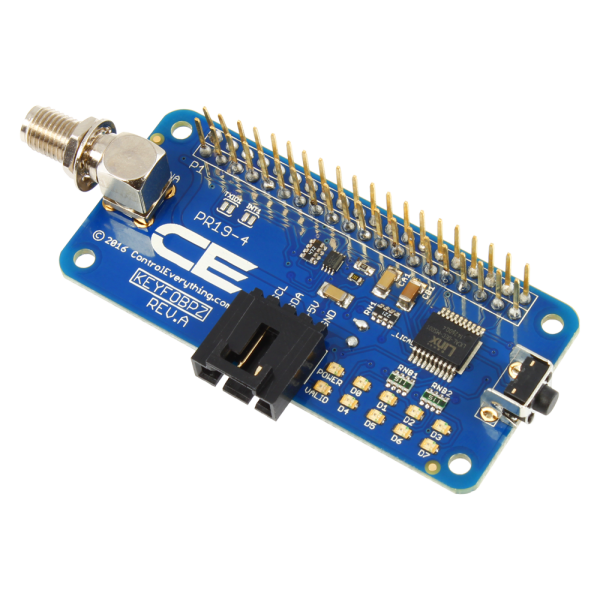

KEYFOBPZ는 418 / 433MHz에서 작동하는 Linx Technologies의 MS 시리즈 키 포브 송신기와 호환되는 이중 목적 I2C 확장 포트 및 키 포브 수신기 / 디코더 실드입니다 (1, 2, 3, 4, 5, 8- 버튼 송신기는 별도로 사용 가능). .

이 장치는 최대 750 피트 떨어진 곳에서 리모컨으로 버튼 누름을 수신 할 수 있습니다 (8- 버튼 리모컨 사용시). 리모컨 버튼을 누르면 온보드 유효 LED가 켜집니다. 또한 Raspberry Pi Zero I / O 라인은 원격 버튼을 누르는 동안 High로 표시됩니다. Raspberry Pi Zero I / O 라인은 리모컨 버튼을 놓으면 로우 상태로 돌아갑니다.

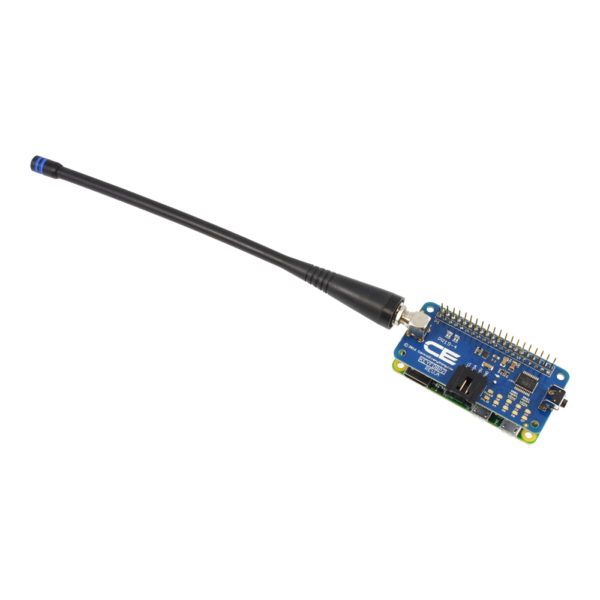

RP-SMA 안테나를 포함합니다.

On-Board LICAL Key Fob Decoder는 다음 Raspberry Pi Zero 핀에 매핑됩니다.
Key Fob 버튼 0은 Raspberry Pi Zero 핀 29에 연결됩니다. – GPIO5
Key Fob 버튼 1은 Raspberry Pi Zero 핀 31에 연결되어 있습니다. – GPIO6
Key Fob 버튼 2 Raspberry Pi Zero Pin 33에 연결됨 – GPIO13
Key Fob Button 3이 Raspberry Pi Zero Pin 35에 연결됨 – GPIO19
Key Fob Button 4가 Raspberry Pi Zero Pin 37에 연결됨 – GPIO26
Key Fob Button 5가 Raspberry Pi Zero Pin 40에 연결됨 – GPIO21
키 Fob 버튼 6이 Raspberry Pi Zero Pin 38에 연결됨 – DPIO20
Key Fob Button 7이 Raspberry Pi Zero Pin 36에 연결됨 – GPIO16

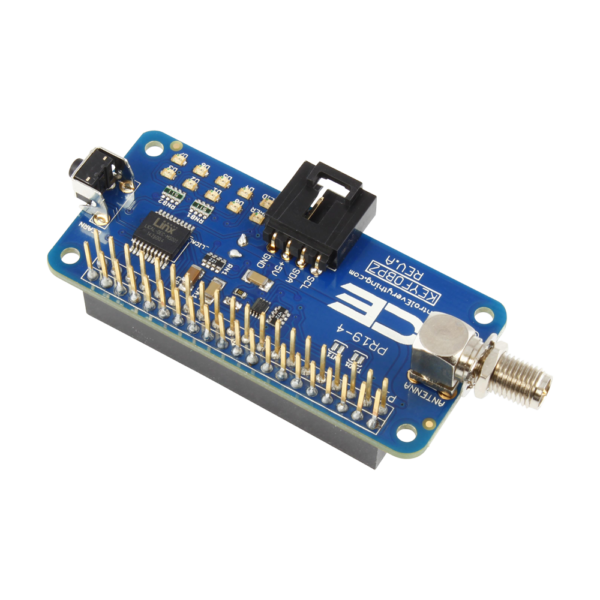

KEYFOBPZ에는 Raspberry Pi Zero 용 레벨 시프트 + 5V I2C 확장 포트가 포함되어 있습니다. KEYFOBP2는 전체 NCD I2C 제품 라인에 대한 게이트웨이 역할을하여 무한한 확장 가능성을 허용합니다. 이 확장은 단순히 광범위한 확장 가능성 때문에 Raspberry Pi Zero에서 사용할 수있는 가장 중요한 확장 중 하나 일 수 있습니다.

4.7K 풀업 저항이 통합되어있어 이상적인 I2C 마스터 장치입니다. 이 I2C 확장 포트는 릴레이 컨트롤러, 센서 및 다양한 미니 모듈을 포함한 모든 I2C 장치와 호환되므로 애플리케이션 요구 사항에 관계없이 Raspberry Pi Zero를 빠르고 쉽게 확장 할 수 있습니다.

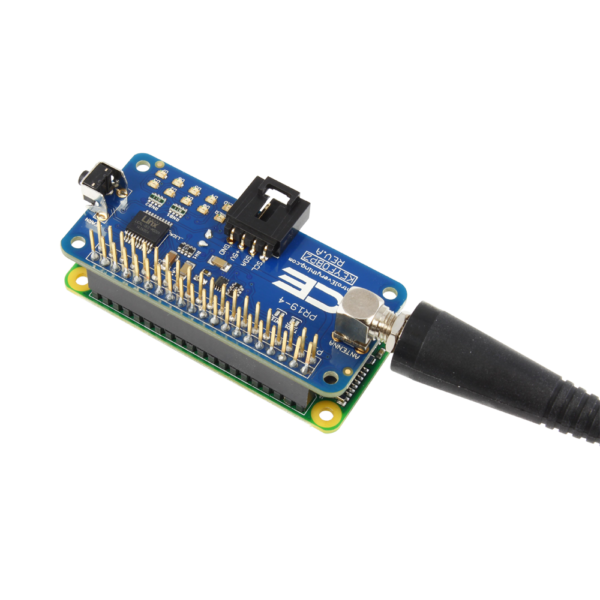

참고 :이 확장에는 Raspberry Pi Zero GPIO 헤더에 대한 통과 연결이 포함됩니다. 그러나이 확장은 Raspberry Pi Zero GPIO 헤더를 광범위하게 사용하며 GPIO 포트를 많은 확장에 사용할 수 없게 만들 수 있습니다. 패스 스루 헤더에 다른 확장을 연결할 때 각별히주의하십시오.
