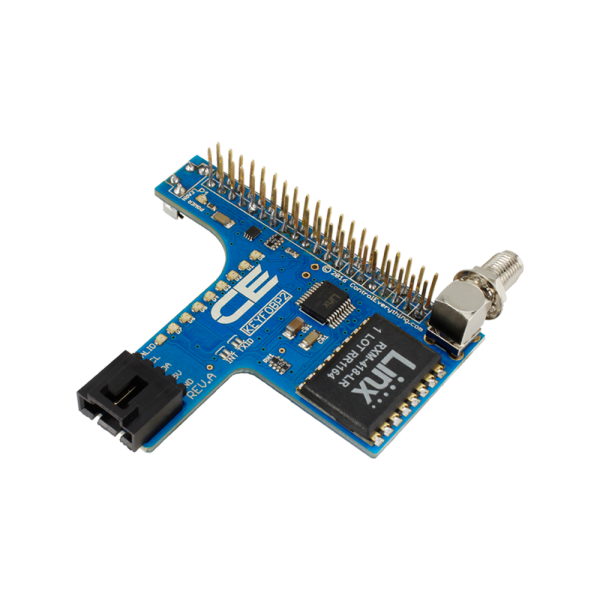

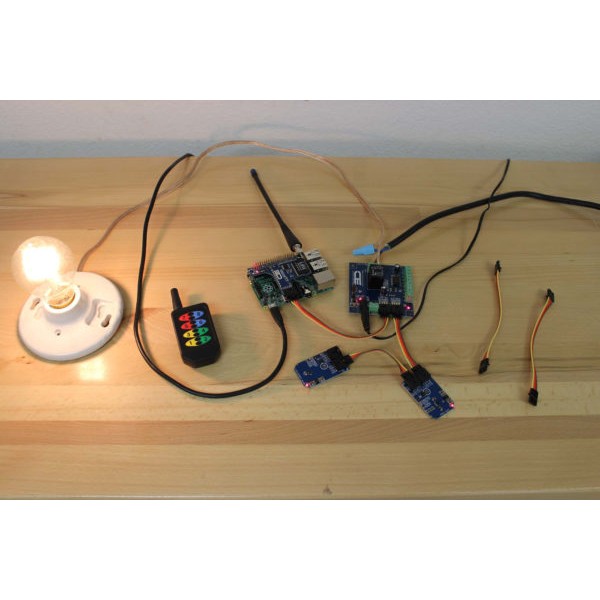

KEYFOBP2는 418 / 433MHz에서 작동하는 Linx Technologies MS 시리즈 키 포브 송신기와 호환되는 이중 목적 I2C 확장 포트 및 키 포브 수신기 / 디코더 실드입니다 (1, 2, 3, 4, 5, 8- 버튼 송신기는 별도로 사용 가능).

이 장치는 최대 750 피트 떨어진 곳에서 리모컨으로 버튼 누름을 수신 할 수 있습니다 (8- 버튼 리모컨 사용시). 리모컨 버튼을 누르면 온보드 유효 LED가 켜집니다. 또한 Raspberry Pi 4, Pi 3 및 Pi 2 4 I / O 라인은 원격 버튼을 누르는 동안 High로 표시됩니다. Raspberry Pi 4, 3 및 Pi 2 I / O 라인은 원격 제어 버튼을 놓으면 로우 상태로 돌아갑니다. RP-SMA 안테나를 포함합니다.

온보드 LICAL Key Fob 디코더는 다음 Raspberry Pi 4, 3 및 Pi 2 핀에 매핑됩니다.

키 Fob 버튼 0이 Raspberry Pi 4 / Pi 3 / Pi 2 핀 29
에 연결됨 – GPIO5 키 Fob 버튼 1이 Raspberry Pi 4 / Pi 3 / Pi 2 핀 31
에 연결됨 – GPIO6 키 Fob 버튼 2가 Raspberry Pi 4에 연결됨 / Pi 3 / Pi 2 핀 33 – GPIO13
키 Fob 버튼 3이 Raspberry Pi 4 / Pi 3 / Pi 2 핀 35
에 연결됨 – GPIO19 키 Fob 버튼 4가 Raspberry Pi 4 / Pi 3 / Pi 2 핀 37에 연결됨 – GPIO26
키 Fob 버튼 5가 Raspberry Pi 4 / Pi 3 / Pi 2 핀 40
에 연결됨 – GPIO21 키 Fob 버튼 6이 Raspberry Pi 4 / Pi 3 / Pi 2 핀 38
에 연결됨 – DPIO20 키 Fob 버튼 7이 ​​Raspberry Pi 4에 연결됨 / Pi 3 / Pi 2 핀 36 – GPIO16

KEYFOBP2에는 Raspberry Pi 3 및 Pi 2를위한 레벨 이동 + 5V I2C 확장 포트가 포함되어 있습니다. KEYFOBP2는 전체 NCD I2C 제품 라인에 대한 게이트웨이 역할을하여 무한한 확장 가능성을 허용합니다. 이 확장은 단순히 광범위한 확장 가능성으로 인해 Raspberry Pi 3에 대한 가장 중요한 확장이 될 수 있습니다. 4.7K 풀업 저항이 통합되어있어 이상적인 I2C 마스터 장치입니다.

이 I2C 확장 포트는 릴레이 컨트롤러, 센서 및 다양한 미니 모듈을 포함한 모든 I2C 장치와 호환되므로 애플리케이션 요구 사항에 관계없이 Raspberry Pi 3 및 Pi 2를 빠르고 쉽게 확장 할 수 있습니다.

참고 : Key Fob 리모컨은 보안 암호화되어 있으므로 사용하기 전에 컨트롤러와 페어링해야합니다. 이 확장에는 Raspberry Pi 3 및 Pi 2 GPIO 헤더에 대한 통과 연결이 포함됩니다. 그러나이 확장은 Raspberry Pi 3 및 Pi 2 GPIO 헤더를 광범위하게 사용하며 GPIO 포트를 여러 확장에 사용할 수 없게 만들 수 있습니다. 패스 스루 헤더에 다른 확장을 연결할 때 각별히주의하십시오.
