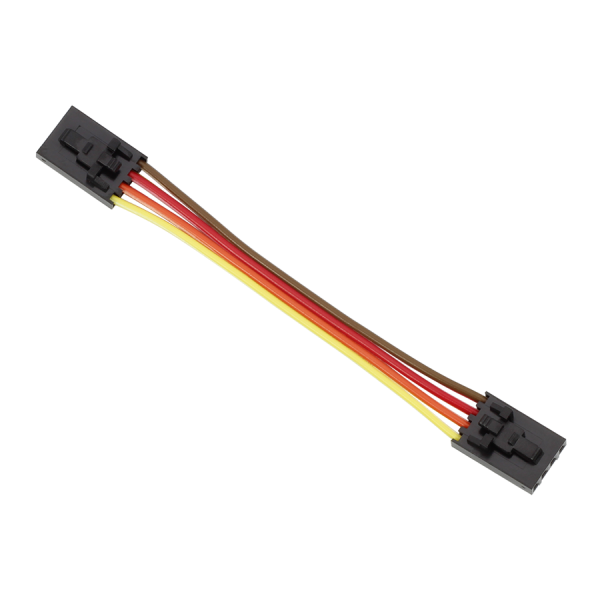

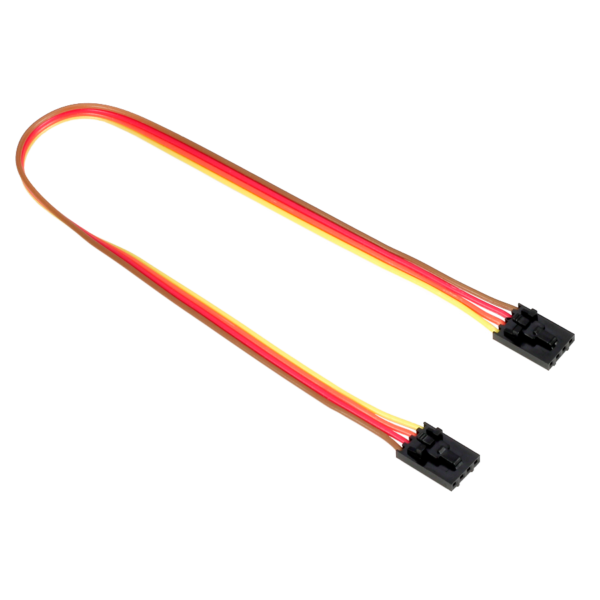

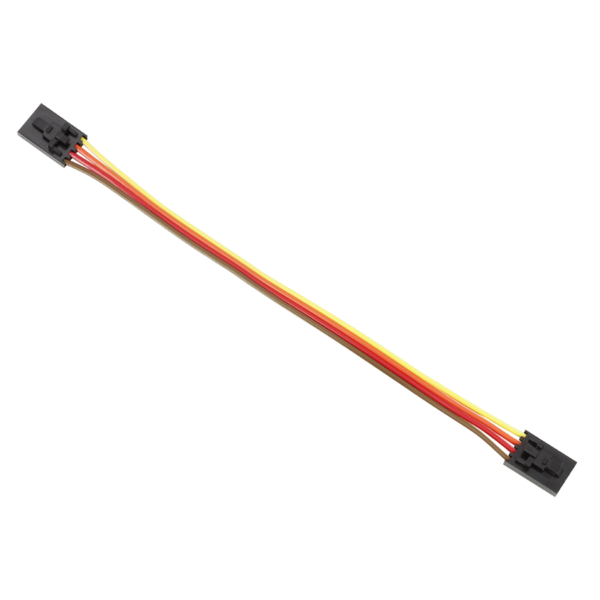

nodeLynk I2C 케이블을 사용하면 장치를 쉽게 연결할 수 있습니다. 필요에 따라 6 가지 크기로 제공됩니다. 참고 : 3 ″ nodeLynk I2C 케이블은 모든 미니 모듈에 포함되어 있습니다. 6 ″ 케이블 길이는 다른 모든 nodeLynk 장치에 포함됩니다. 또한 12 ″ 및 20 ″ 케이블을 사용할 수 있지만 더 긴 케이블은 모든 NCD IoT Rapid Development 장치와 호환되지 않습니다. 일반적으로 I2C 케이블 길이는 가능한 짧아야합니다. 실험하고 I2C 데이터 버스의 클럭 속도를 낮추려는 사람들을 위해 3.25 '(1 미터) 및 6.5'(2 미터) 케이블도 제공합니다. 더 긴 케이블 길이는 일반적으로 권장되지 않으며 실험 목적으로 만 제공됩니다. 일부 애플리케이션에서는

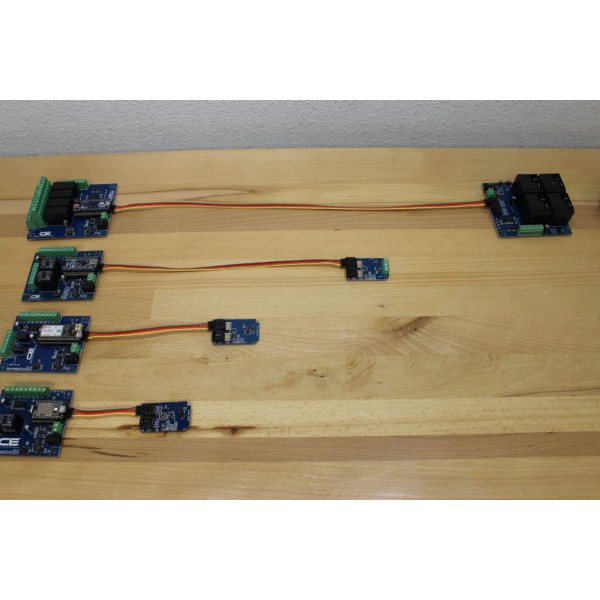

4 색 와이어 및 래칭 커넥터가있는 nodeLynk I2C 케이블을 사용하여 센서와 컨트롤러를 어떤 조합 으로든 연결할 수 있습니다. nodeLynk I2C 케이블을 사용하여 IoT 애플리케이션 용 하드웨어를 빠르게 개발하십시오. 릴레이 컨트롤러를 함께 연결하여 애플리케이션에 더 많은 릴레이를 추가하거나 nodeLynk I2C 케이블을 사용하여 릴레이 컨트롤러를 PWM 및 FET 드라이버와 혼합합니다. 래칭 커넥터는 견고한 링크를 제공하며 I2C 출력을 다음 장치의 I2C 입력에 연결하기 만하면됩니다. nodeLynk I2C 케이블을 사용하여 온도 및 습도, 가스 센서, 자이로 스코프 등과 같은 여러 센서를 함께 연결합니다.

일반적으로 I2C 케이블의 갈색 와이어는 장치의 접지 연결을 따라야합니다. nodeLynk I2C 케이블의 빨간색 도체는 항상 I2C 장치와 센서간에 5V를 전달합니다. nodeLynk I2C 케이블의 주황색 및 노란색 컨덕터는 I2C 통신을 전달하는 데 사용됩니다. 더 긴 I2C 케이블을 사용할 때는 I2C 통신 속도를 늦추는 것을 잊지 마십시오!

참고 : 더 긴 I2C 케이블이 필요한 경우 nodeLynk I2C 케이블의 길이를 확장하는 데 사용되는 I2C 케이블 조이너 를 확인하십시오 .
