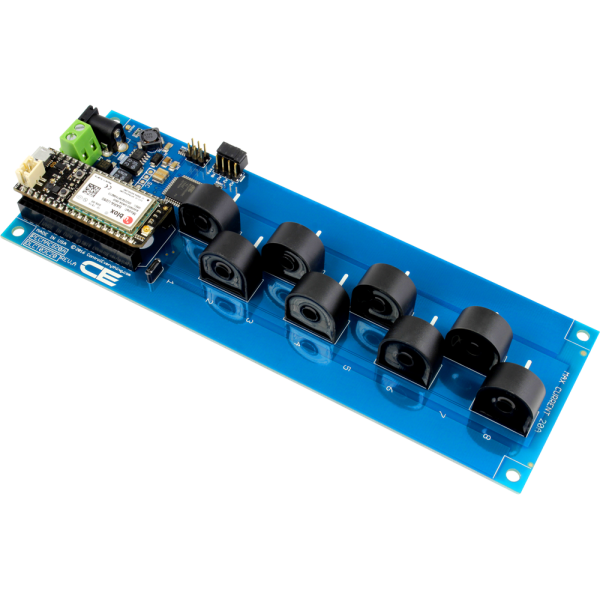

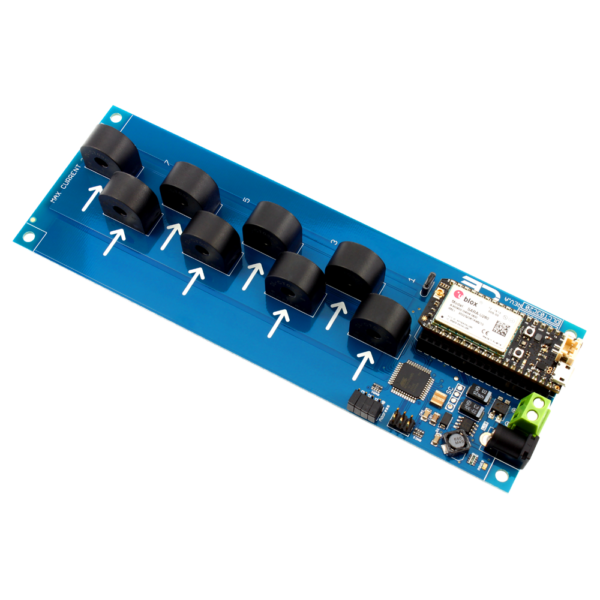

IoT 인터페이스를 갖춘 8 채널 온보드 95 % 정확도 20A AC 전류 모니터 요약정보 및 구매

MODEL : PR17-19_20A

상품 선택옵션 0 개, 추가옵션 0 개

제품문의

위시리스트 0 찜하기

브랜드	NCD
판매가격(VAT 포함)	0원
수량별 할인은 별도 문의
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

IoT 인터페이스를 갖춘 8 채널 온보드 95 % 정확도 20A AC 전류 모니터

수량 +0원

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

기능 개요

IoT 통신 모듈을위한 전류 모니터링
5, 10, 15 또는 20Amp 입력 범위의 8 채널 입력
최대 오류율이 5 % 인 솔리드 코어 전류 센서
온보드 I2C 확장 포트
I2C 포트 당 16 개 장치로 확장 가능
릴레이 PWM 및 여러 센서를 제어하도록 확장 가능
0x2A I2C 시작 주소

NCD 시리즈 IoT 인터페이스 전류 모니터링 컨트롤러를 사용하면 AC 전원의 전류 모니터링이 그 어느 때보 다 쉬워졌습니다. 맞춤형 전용 온보드 CPU가 모든 전류 모니터링 기능을 처리합니다. 컨트롤러에 전류 판독 값을 요청하기 만하면됩니다. IoT 인터페이스를 사용하여 좋아하는 IoT 통신 모듈을 연결하고 펌웨어를 개발하여 전 세계 어디서나 에너지를 읽을 수 있습니다! NCD IoT 인터페이스는 셀룰러 전류 모니터링을 위해 Particle Electron을 지원합니다. Particle Photon을 사용하여 WiFi를 통해 전류를 모니터링합니다. IoT 인터페이스는 또한 Bluz (Bluetooth BLE)를 지원하거나 당사 어댑터 중 하나를 사용하여 Arduino Nano, Arduino Micro, USB, PyCom WyPy를 직접 온보드에 연결할 수 있습니다! Raspberry Pi, BeagleBone 또는 Arduino Uno에 대한 인터페이스를 위해 SI I2C 어댑터를 연결합니다. NCD IoT 인터페이스 표준을 통해 거의 모든 컴퓨터 또는 마이크로 컨트롤러에 쉽게 연결할 수 있습니다!

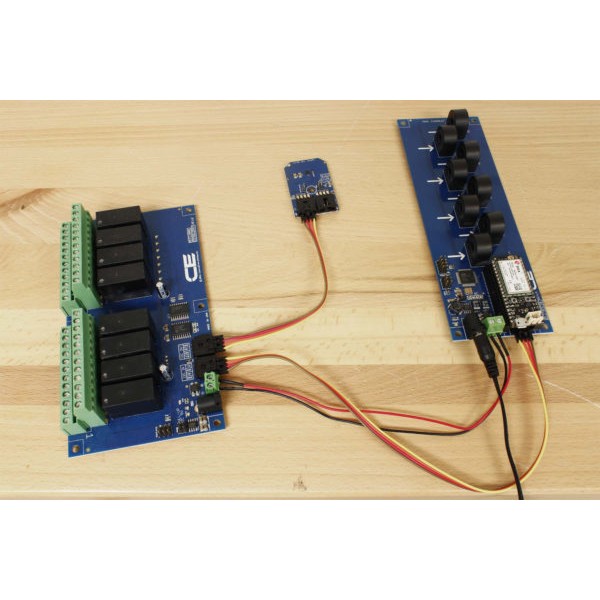

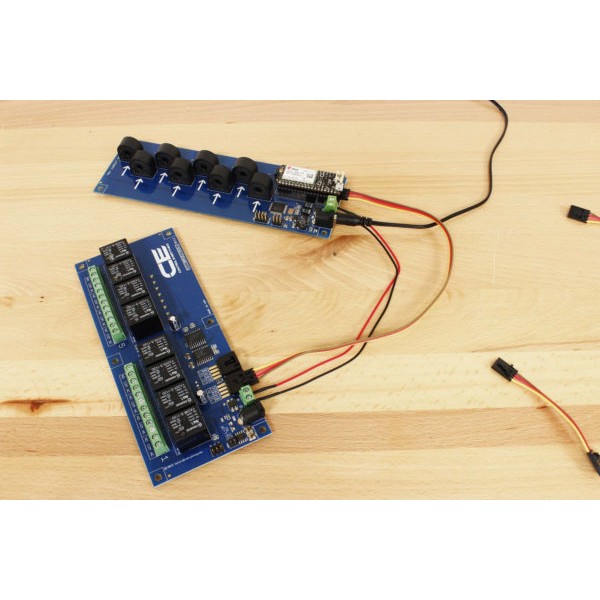

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치는 I2C 확장 포트를 사용하여 I2C 통신을 지원하므로 다양한 센서, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 이 컨트롤러에는 최대 오류율 5 %로 온보드 전류 센서를 통한 전류 흐름을 모니터링하도록 정밀 조정 된 8 개의 20Amp 전류 모니터링 채널이 있습니다. 각 센서의 정격은 20A이지만이 컨트롤러는 5, 10, 15 또는 20A로 사전 조정되어 있습니다. 이러한 튜닝 범위는 지정된 범위 내에서 최상의 정확도를 제공하지만 사용자는 사전 튜닝 된 범위를 초과하지 않도록주의해야합니다. 이 장치를 사용하려면 센서 중앙을 통해 최대 10AWG 크기의 AC 전선을 연결하면됩니다. 온보드 맞춤형 설계 CPU는 IoT 통신 모듈에 대한 I2C 통신을 사용하여 나머지 작업을 수행합니다. 이 컨트롤러에는 I2C 확장 포트가 포함되어있어 더 많은 전류 모니터링 입력 또는 기타 유형의 I2C 센서 및 장치를 확장 할 수 있습니다.

4 개의 온보드 주소 점퍼를 사용하면 I2C 확장 포트를 통해 최대 16 개의 전류 모니터링 장치를 확장 할 수 있습니다. 특정 애플리케이션 요구 사항을 충족하기 위해 모든 크기의 전류 모니터링 컨트롤러를 혼합하고 일치시킵니다. 소프트웨어 개발자는 현재 모니터링 및 프로그래밍 샘플을 위해 ControlEverythingCom GitHub 리포지토리를 활용할 수 있습니다. 이 장치는 작동을 위해 12VDC 전원 공급 장치 만 필요하며 2.1mm 중앙 양극 배럴 커넥터 또는 직접 유선 전원 공급 장치 용 온보드 터미널 블록을 사용하여 컨트롤러에 연결할 수 있습니다.

NCD IoT 인터페이스 란 무엇입니까?

NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 대한 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.

nodeLynk ™ IoT 장치 확장

이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무제한 I2C 확장

플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

· 제품 사양

기계 도면


배선도

확대하려면 클릭

pub?w=1462&h=1535&1624391406

데이터 시트

현재 모니터링 참조 Guide.pdf

커뮤니티 저장소

PECMAC

통합 노트

이 장치는 0 ~ 20A 범위의 전류를 판독하도록 조정되었습니다. 코어 센서를 통해 20A를 초과하면 온보드 CPU가 손상 될 수 있습니다. 최고의 정확도를 위해 애플리케이션에 필요한 최저 전류 정격을 가진 컨트롤러를 선택하는 것이 좋습니다. 이 장치는 AC 전류 측정 전용으로 설계되었으며 DC 부하를 모니터링하는 데 사용할 수 없습니다. 이 장치는 일반적으로 상용 클램프 미터보다 정확하며 대부분의 직접 유선 미터만큼 정확합니다. 이 장치는 저항성 부하에 대한 마스터 설계에서 잘 작동하는 것으로 알려진 교정 값으로 사전 설정되어 도착하며 유도 성 부하에 대한 재 교정이 필요합니다. 각 채널은 개별적으로 보정 될 수 있습니다. 모든 전류 모니터링 컨트롤러는 모든 채널에 대한 전류 모니터링 결과를 분석하고 계산하는 데 0.5 초가 필요합니다.

사용법 참고

온보드 전류 센서가있는 모든 NCD 전류 모니터링 컨트롤러는 저항 부하와 함께 사용하도록 보정됩니다. 유도 부하에 대해 재 교정 할 수 있지만 동일한 컨트롤러를 사용하여 두 가지 유형의 부하를 혼합하는 것은 권장하지 않습니다. 저항 및 유도 부하의 혼합은 외부 오프 보드 센서가 장착 된 NCD 전류 모니터링 컨트롤러를 사용하여 모니터링 할 수 있습니다. 이러한 컨트롤러에는 메인 보드와 센서 사이의 와이어가 포함됩니다.

전류 센서를 통해 하나 이상의 와이어를 통과시키지 마십시오. 그렇게하면 신호가 취소되고 제대로 작동하지 않습니다.

IoT 인터페이스 호환성

NCD IoT 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결되도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. IoT 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 IoT 기술을 당사 장치에 연결하는 방법을 안내하며,이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 IoT 인터페이스 장치는 I²C 마스터 장치로 작동 하며 nodeLynk I²C 출력을 사용하여 교차 플랫폼 nodeLynk I²C 슬레이브 장치 에 연결하여 확장 할 수 있습니다 .

NCD IoT 인터페이스 직접 연결

다음 장치는 어댑터없이 NCD IoT 인터페이스 컨트롤러에 직접 연결됩니다.

Particle Photon 또는 Particle Electron 통신 모듈을 사용하는 경우 PKFR Key Fob Receiver 오버레이 실드를 사용하여 통신 모듈에 장거리 무선 Key Fob 원격 제어를 추가 할 수 있습니다.

NCD IoT 인터페이스 어댑터

다음 어댑터를 사용하면 다른 인기있는 컴퓨팅 플랫폼과의 I2C 통신을 위해 IoT 인터페이스를 조정할 수 있습니다.

Arduino Nano 어댑터를 사용하는 Arduino Nano
Arduino Micro 어댑터를 사용하는 Arduino Micro
OC 어댑터를 사용하는 Onion Omega 1 & 2
WiPy 어댑터를 사용하는 Pycom WiPy
LoPy 어댑터를 사용하는 Pycom WiPy2 및 LoPy
Adafruit Huzzah 어댑터를 사용하는 Adafruit Huzzah ESP8266
USB 인터페이스 및 USB IoT 인터페이스 어댑터를 사용하는 Windows

IoT를 I2C 인터페이스 장치로 변환

이 장치는 I2C to IoT 인터페이스 어댑터를 사용하여 I²C 슬레이브 장치로 변환 할 수 있으며 Raspberry Pi, Beaglebone, Arduino Uno 및 BridgeX5와 함께 사용하기에 이상적입니다.

키 Fob 호환성

NCD IoT 인터페이스 장치는 418MHz Key Fob 수신기 (부품 번호 : PKFR ) 와도 호환 되므로 Particle Electron, Photon 또는 Bluz가 최대 750 피트 떨어진 원격 Key Fob 명령을 수신하고 처리 할 수 있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. Key Fob을 사용하여 무선 원격 제어 명령을 수신하도록 IoT 통신 모듈을 프로그래밍하십시오. 와 호환 1, 2, 3, 4, 5, 8 버튼 MS 시리즈 열쇠 바지의 시계 주머니 LINX 기술에서.
