MCP3428 IoT 인터페이스가있는 8 채널 4-20mA 16 비트 전류 수신기 요약정보 및 구매

MODEL : PR33-32

상품 선택옵션 0 개, 추가옵션 0 개

제품문의

위시리스트 0 찜하기

브랜드	NCD
판매가격(VAT 포함)	0원
수량별 할인은 별도 문의
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

MCP3428 IoT 인터페이스가있는 8 채널 4-20mA 16 비트 전류 수신기

수량 +0원

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

기능 개요

16 비트 분해능의 8 채널 ADC
프로그래밍 가능한 x1-x8 이득 증폭기
4-20mA, 0-20mA 또는 0-40mA 입력
최대 3.4MHz 통신 속도
0x68 시작 주소
I2C 포트 당 최대 4 개의 장치
온보드 전원 관리
다음을 포함하여 많은 인기있는 IoT 플랫폼에서 작동합니다.
- 광자, 전자, 양파 오메가, Pycom, ESP8266

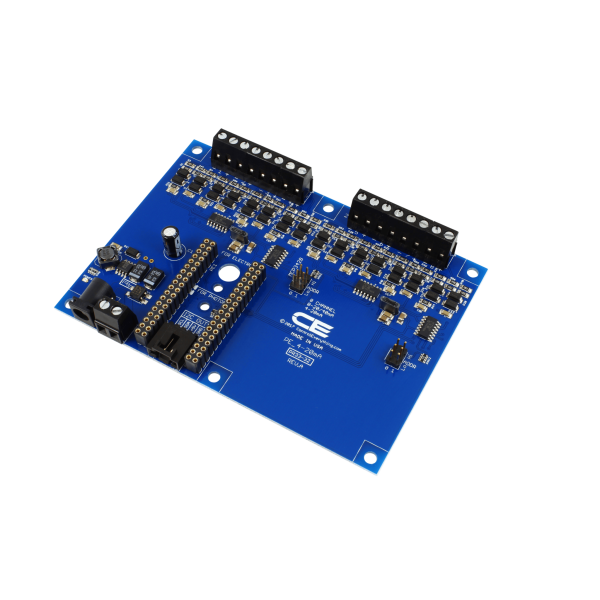

이 4-20mA 전류 수신기 보드는 8 개의 원격 센서에서 4-20mA, 0-40mA, 0-20mA 입력 신호를 읽을 수 있습니다. 신호 조절을위한 온보드 증폭기가 있습니다. 이 보드는 두 개의 MCP3428을 사용하여 증폭 된 신호를 읽습니다. MCP3428은 16 비트 분해능의 4 채널 아날로그-디지털 변환기로, 저속 고해상도 센서 모니터링에 이상적입니다. MCP3428은 16 비트 분해능에서 초당 15 개 샘플 또는 12 비트 분해능에서 초당 240 개 샘플로 아날로그 전압을 읽을 수 있습니다. MCP3428에는 x1, x2, x4, x8 프로그래밍 가능 이득 증폭기가있어 초 저전압 센서를 모니터링하는 데 이상적입니다. 8 개 채널 모두 4-20mA, 0-40mA, 0-20mA의 전체 범위를 모니터링 할 수있는 차동 입력이 있습니다. 최대 8 개의 MCP3428 장치가 단일 I2C 통신 포트를 공유 할 수 있습니다. 세 개의 부동 주소 입력을 사용합니다. 이 보드는 4-20mA 출력 유량 센서, 4-20mA 온도 출력, 4-20mA 플로트 센서 및 4-20ma 표준을 지원하는 더 많은 산업용 센서를 읽는 데 사용할 수 있습니다.

산업용 4-20mA 센서를 Raspberry Pi, Arduino, Particle Photon 및 기타 모든 주요 플랫폼과 인터페이스하려는 경우이 보드를 해당 어댑터와 함께 사용할 수 있습니다.

참고 : 0-40mA 신호를 읽으려면 MCP3428 이득을 1로 설정하고 0-20mA 및 4-20mA 신호를 읽으려면 이득을 2로 설정하십시오. 4-20mA 장치에 전원을 공급하려면 외부 전원 공급 장치가 필요합니다.

해상도가 16 비트로 설정된 경우

4mA에서 원시 ADC 값은 약 5813입니다.
20mA에서 원시 ADC 값은 약 29390입니다.

NCD IoT 인터페이스 란 무엇입니까?

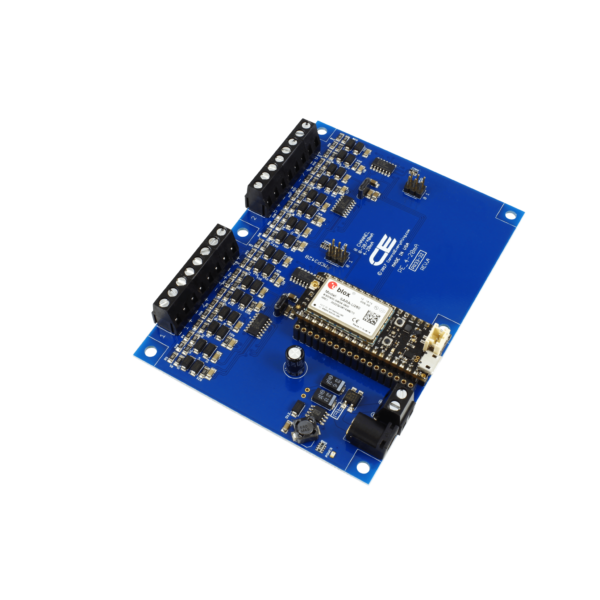

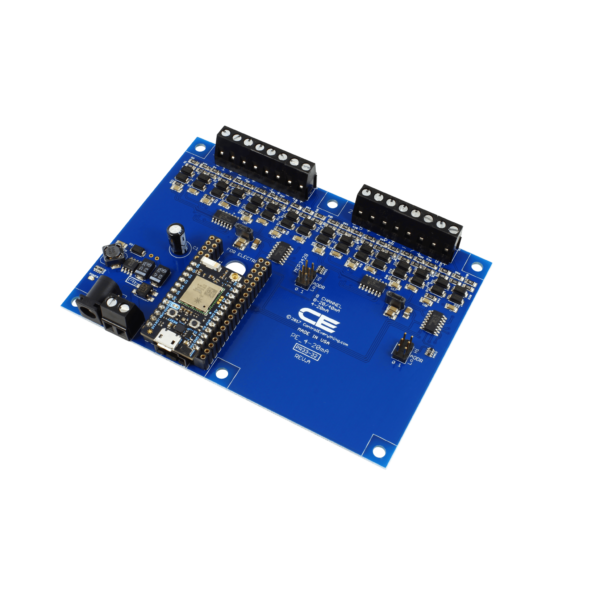

NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 대한 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.

nodeLynk ™ IoT 장치 확장

이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무제한 I2C 확장

플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

· 제품 사양

기계 도면


배선도

pub?w=1462&h=1535&1624391406

데이터 시트

IoT 인터페이스 호환성

NCD IoT 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결되도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. IoT 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 IoT 기술을 당사 장치에 연결하는 방법을 안내하며,이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 IoT 인터페이스 장치는 I²C 마스터 장치로 작동 하며 nodeLynk I²C 출력을 사용하여 교차 플랫폼 nodeLynk I²C 슬레이브 장치 에 연결하여 확장 할 수 있습니다 .

NCD IoT 인터페이스 직접 연결

다음 장치는 어댑터없이 NCD IoT 인터페이스 컨트롤러에 직접 연결됩니다.

Particle Photon 또는 Particle Electron 통신 모듈을 사용하는 경우 PKFR Key Fob Receiver 오버레이 실드를 사용하여 통신 모듈에 장거리 무선 Key Fob 원격 제어를 추가 할 수 있습니다.

NCD IoT 인터페이스 어댑터

다음 어댑터를 사용하면 다른 인기있는 컴퓨팅 플랫폼과의 I2C 통신을 위해 IoT 인터페이스를 조정할 수 있습니다.

Arduino Nano 어댑터를 사용하는 Arduino Nano
Arduino Micro 어댑터를 사용하는 Arduino Micro
OC 어댑터를 사용하는 Onion Omega 1 & 2
WiPy 어댑터를 사용하는 Pycom WiPy
LoPy 어댑터를 사용하는 Pycom WiPy2 및 LoPy
Adafruit Huzzah 어댑터를 사용하는 Adafruit Huzzah ESP8266
USB 인터페이스 및 USB IoT 인터페이스 어댑터를 사용하는 Windows

IoT를 I2C 인터페이스 장치로 변환

이 장치는 I2C to IoT 인터페이스 어댑터를 사용하여 I²C 슬레이브 장치로 변환 할 수 있으며 Raspberry Pi, Beaglebone, Arduino Uno 및 BridgeX5와 함께 사용하기에 이상적입니다.

키 Fob 호환성

NCD IoT 인터페이스 장치는 418MHz Key Fob 수신기 (부품 번호 : PKFR ) 와도 호환 되므로 Particle Electron, Photon 또는 Bluz가 최대 750 피트 떨어진 원격 Key Fob 명령을 수신하고 처리 할 수 있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. Key Fob을 사용하여 무선 원격 제어 명령을 수신하도록 IoT 통신 모듈을 프로그래밍하십시오. 와 호환 1, 2, 3, 4, 5, 8 버튼 MS 시리즈 열쇠 바지의 시계 주머니 LINX 기술에서.
