I2C 인터페이스가있는 8 채널 0-10V 아날로그-디지털 컨버터 요약정보 및 구매

MODEL : PR33-14

상품 선택옵션 0 개, 추가옵션 0 개

제품문의

위시리스트 0 찜하기

브랜드	NCD
판매가격(VAT 포함)	0원
수량별 할인은 별도 문의
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

I2C 인터페이스가있는 8 채널 0-10V 아날로그-디지털 컨버터

수량 +0원

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

기능 개요

16 비트 분해능의 8 채널 ADC
0-10V DC 입력 전압 범위
프로그래밍 가능한 x1-x8 이득 증폭기
I²C 포트 당 최대 4 개 장치
최대 3.4MHz 통신 속도
0x68 시작 주소
온보드 전원 관리

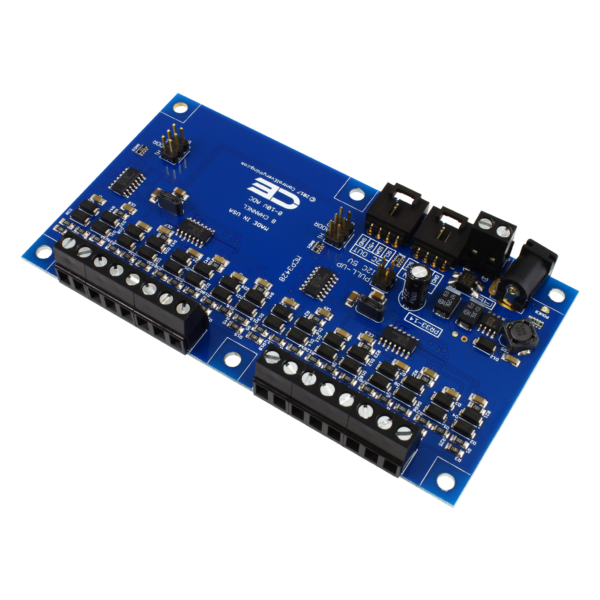

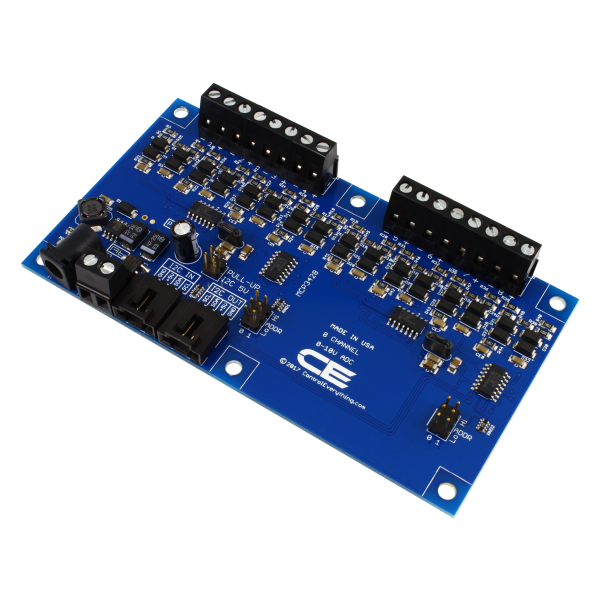

이 아날로그-디지털 컨버터 보드는 0-10V 입력 전압을 읽을 수 있습니다. 신호 조절을위한 온보드 증폭기가 있습니다. 이 보드는 두 개의 MCP3428을 사용하여 증폭 된 신호를 읽습니다. MCP3428은 16 비트 분해능의 4 채널 아날로그-디지털 변환기로, 저속 고해상도 센서 모니터링에 이상적입니다. MCP3428은 16 비트 분해능에서 초당 15 개 샘플 또는 12 비트 분해능에서 초당 240 개 샘플로 아날로그 전압을 읽을 수 있습니다. MCP3428에는 x1, x2, x4, x8 프로그래밍 가능 이득 증폭기가있어 초 저전압 센서를 모니터링하는 데 이상적입니다. 8 개 채널 모두 0-10V의 전체 범위를 모니터링 할 수 있습니다. 최대 8 개의 MCP3428 장치가 부동 주소 입력을 사용하여 단일 I²C 통신 포트를 공유 할 수 있습니다.

이 0 ~ 10V 아날로그-디지털 컨버터 보드에는 2 개의 MCP3428이 내장되어 있으므로 두 가지를 동시에 사용하려면 두 가지를 다른 주소에 설정해야합니다. 이 아날로그-디지털 컨버터 보드에는 두 MCP3428에 대해 서로 다른 주소를 선택하는 온보드 점퍼가 있습니다.

참고 : 0-10V 신호를 읽으려면 MCP3428 이득을 1로 설정하고 0-5V 신호를 읽으려면 이득을 2로 설정하십시오.

ADC 값을 전압 값으로 변환하려면 다음 공식을 사용하십시오.

전압 = Raw_ADC * 0.00034 (0-10V DC 읽기)

nodeLynk ™ 장치

이것은 nodeLynk 장치이며 적절한 작동을 위해 nodeLynk 마스터 어댑터가 필요합니다. nodeLynk 장치는 마스터 마이크로 프로세서에 연결되어 하드웨어 감지 및 제어 기능을 쉽게 추가 할 수 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk I2C 인터페이스 란 무엇입니까?

NCD는 하드웨어 I2C 인터페이스 커넥터 표준 인 nodeLynk를 사용하는 플러그 앤 플레이 모듈 식 하드웨어의 제작자입니다. nodeLynk I2C 장치를 사용하면 I2C 버스에서 여러 장치를 함께 연결하고 각 장치와 고속으로 개별적으로 통신 할 수 있습니다 (I2C의 제한 사항에 따름). nodeLynk I2C 인터페이스는 표준 4 핀 I2C 입력 및 I2C 출력 커넥터를 사용합니다. nodeLynk I2C 장치는 5V I2C 데이터를 통신하고이 커넥터를 통해 5V DC 전원을 제공합니다. nodeLynk I2C 장치는 모든 데이터 전송에 표준 I2C 통신을 사용하며, 이는 오늘날 생산중인 거의 모든 마이크로 컨트롤러에서 지원합니다. nodeLynk I2C 인터페이스는 엄격하게 5V 표준으로 긴 케이블을 통한 전송에 이상적입니다. nodeLynk I2C 장치에는 항상 6 인치 (152mm) 4 선 I2C 케이블이 포함됩니다. nodeLynk I2C 미니 모듈에는 항상 3 인치 (76mm) 4 선 I2C 케이블이 포함됩니다. 자체 nodeLynk I2C 인터페이스를 설계에 포함하려는 설계자는 케이블과 커넥터를 별도로 사용할 수 있습니다.

플러그 앤 플레이 연결

nodeLynk I2C 장치는 사용 가능한 모든 nodeLynk I2C 출력에 연결됩니다. 여기에는 모든 NCD IoT 장치를 포함하여 NCD IoT 범주에서 만드는 거의 모든 것이 포함됩니다. 우리는 또한 nodeLynk I2C 장치를 대부분의 컴퓨팅 플랫폼에 직접 쉽게 연결할 수있는 광범위한 I2C 어댑터를 제조합니다. nodeLynk I2C 인터페이스 어댑터는 Arduino, Banana Pi, BeagleBone, Bluz, ESP8266, Onion Omega, Particle Photon 및 Electron, PyCom, Raspberry Pi, 2, 3, Zero 및 Windows에서 사용할 수 있습니다. 우리는 항상 nodeLynk I2C 장치에 대한 새로운 플랫폼 지원을 추가하기 위해 노력하고 있습니다. nodeLynk I2C 인터페이스 장치는 마이크로 컨트롤러 산업의 거의 모든 것과 호환됩니다.

무제한 I2C 확장

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 nodeLynk I2C 장치에는 I2C 출력 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 우리는 항상 모듈 식 플러그 앤 플레이 I2C 프레임 워크를위한 새로운 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 I2C 확장 케이블을 사용하여 함께 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

Raspberry Pi (위)는 nodeLynk Master 어댑터에 연결되어 있습니다. nodeLynk 장치는 I2C 통신을 사용하여 Raspberry Pi nodeLynk 마스터에 연결됩니다. 각 nodeLynk 장치는 체인의 적절한 작동을 위해 다른 I2C 주소를 가져야합니다. 일부 nodeLynk I2C 장치에는 고정 주소가있는 반면 다른 장치는 제한된 주소 범위에 걸쳐 주소 구성을 허용합니다.

nodeLynk I2C 인터페이스 장치 전원 공급

일부 nodeLynk I2C 장치에는 외부 전원 공급 장치가 필요하고 다른 장치는 5VDC에서 4 핀 I2C 버스 커넥터를 통해 전원을 공급받을 수 있으며 다른 장치는 외부 및 I2C 버스 전원 중에서 선택할 수있는 점퍼입니다. 모든 I2C 미니 모듈은 5V I2C 버스 커넥터를 통해 전원이 공급되므로 연결이 크게 단순화됩니다.

· 제품 사양

기계 도면


배선도

확대하려면 클릭

pub?w=1462&h=1535&1624391406

데이터 시트

MCP3428.pdf

I2C 인터페이스 호환성

NCD I2C 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. I2C 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 기술을 장치에 연결하는 방법을 안내하며이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 NCD I2C 인터페이스 장치는 I²C 출력을 사용하여 다른 교차 플랫폼 I²C 슬레이브 장치에 함께 연결할 수 있습니다 . 또한 NCD I2C 장치는 NCD IoT 인터페이스 장치 의 I2C 출력에 연결할 수 있습니다 . 여기를 클릭하면 NCD I2C 인터페이스 어댑터 의 전체 목록을 볼 수 있습니다.

Arduino 인터페이스
