I2C 인터페이스가있는 32 채널 1A SPDT 신호 릴레이 컨트롤러 요약정보 및 구매

MODEL : I2C 인터페이스가있는 32 채널 1A SPDT 신호 릴레이 컨트롤러

상품 선택옵션 0 개, 추가옵션 0 개

제품문의

위시리스트 0 찜하기

브랜드	NCD
판매가격(VAT 포함)	0원
수량별 할인은 별도 문의
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

I2C 인터페이스가있는 32 채널 1A SPDT 신호 릴레이 컨트롤러

수량 +0원

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

기능 개요

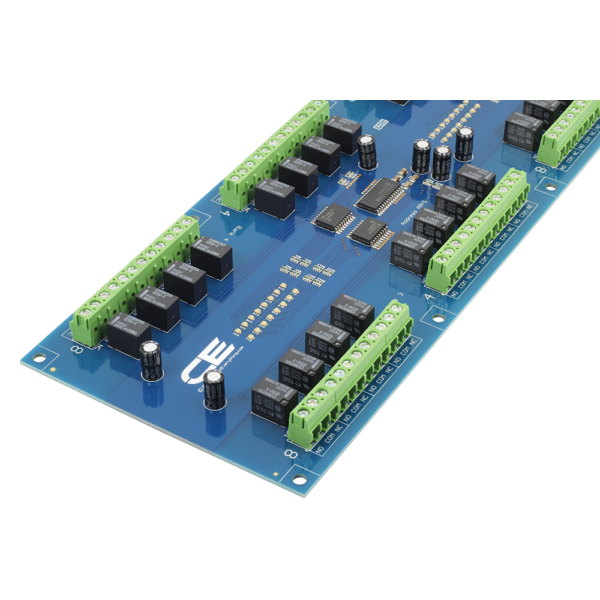

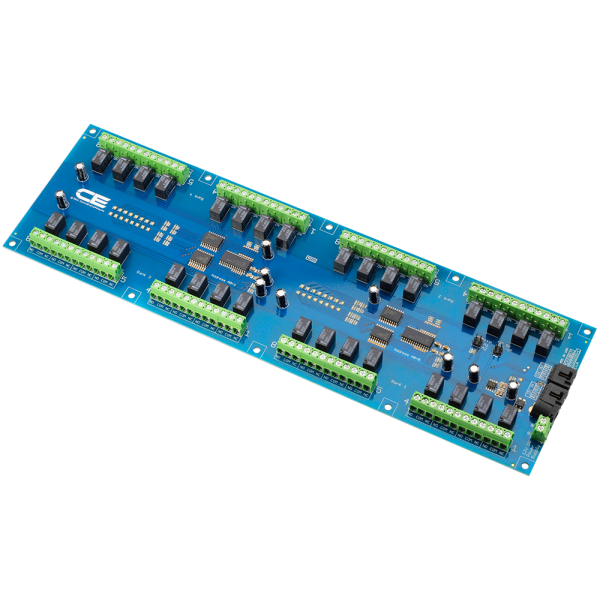

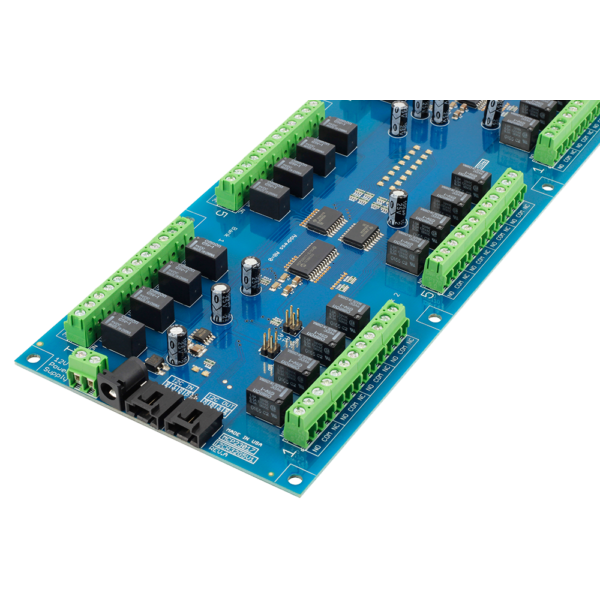

32 채널 SPDT 통신 릴레이 컨트롤러
USB를 통해 Windows 8/10을 사용하는 PC에서 사용하기에 이상적
ESP8266 및 USB I2C 인터페이스 모듈도 사용 가능
Arduino, Raspberry Pi, Onion, PyCom과 호환
다양한 IoT 통신 모듈 옵션을 사용한 인터페이스
12VDC 또는 120VAC에서 최대 1A의 저전력 신호 전환
듀얼 MCP23017 I2C 제어 SPDT 릴레이
센서, 컨트롤러 또는 기타 릴레이 추가를위한 I2C 출력 포트
열쇠 고리 확장 옵션을 사용한 무선 원격 작동
Arduino Wire Language를 사용하여 I2C 버스를 사용하여 릴레이 제어
GitHub에서 사용 가능한 예제 라이브러리

이 I2C 32 채널 저전력 신호 릴레이 컨트롤러는 탁월한 호환성 및 확장 기능을 갖춘 크로스 플랫폼 솔루션을 제공합니다. I2C 통신을 지원하는 모든 IoT 기술과 호환되는 이것은 우리가 제조 한 가장 다재다능한 릴레이 컨트롤러입니다. 모든 NCD I2C 릴레이 컨트롤러에는 I2C 출력이있어 더 많은 릴레이 컨트롤러, 방대한 센서 배열, 전류 모니터, PWM 드라이버 등을 연결할 수 있습니다. 이 릴레이 보드의 확장 기능은 전 세계의 다른 제조업체와 비교할 수 없습니다. 온보드 SPDT 릴레이는 12VDC에서 최대 1A의 저전력 신호 스위칭 애플리케이션에 이상적으로 적합합니다. NCD SPDT 릴레이 컨트롤러에는 각 릴레이에 대한 사용자 액세스를위한 3 개의 연결 단자가 있습니다. 접점 간 온 저항이 낮은 고품질 Omron 릴레이를 사용합니다. 주로 저항성 또는 약간의 용량 성 저전력 신호용으로 설계된이 설계의 온보드 릴레이는 신호 무결성에 중점을 두어 통신 및 저전력 오디오 스위칭 애플리케이션에 이상적인 선택입니다.

이 컨트롤러는 GPIO 애플리케이션을위한 공통 I2C 인터페이스 칩인 듀얼 MCP23017 컨트롤러를 기반으로합니다. 이 설계에서 GPIO 포트는 온보드 SPDT 릴레이를 제어하는 데 사용됩니다. I2C 버스는 최대 8 개의 유사한 장치를 지원합니다 (MCP23008 또는 MCP23017 기반). 이 컨트롤러는 I2C 버스에서 두 개의 장치로 계산됩니다. 두 개의 온보드 주소 점퍼는 두 MCP23017 인터페이스 칩의 I2C 시작 주소를 설정합니다. 온보드 상태 LED는 각 릴레이의 켜짐 / 꺼짐 상태를 표시합니다. 이 컨트롤러는 옵션 전원 공급 장치를 사용하거나 12VDC 및 나선의 나사 터미널 직접 연결을 통해 전원을 공급받을 수 있습니다. 각 릴레이는 14 AWG 와이어를 수용 할 수있는 나사 단자를 통해 사용자가 액세스 할 수 있습니다.

nodeLynk ™ 장치

이것은 nodeLynk 장치이며 적절한 작동을 위해 nodeLynk 마스터 어댑터가 필요합니다. nodeLynk 장치는 마스터 마이크로 프로세서에 연결되어 하드웨어 감지 및 제어 기능을 쉽게 추가 할 수 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk I2C 인터페이스 란 무엇입니까?

NCD는 하드웨어 I2C 인터페이스 커넥터 표준 인 nodeLynk를 사용하는 플러그 앤 플레이 모듈 식 하드웨어의 제작자입니다. nodeLynk I2C 장치를 사용하면 I2C 버스에서 여러 장치를 함께 연결하고 각 장치와 고속으로 개별적으로 통신 할 수 있습니다 (I2C의 제한 사항에 따름). nodeLynk I2C 인터페이스는 표준 4 핀 I2C 입력 및 I2C 출력 커넥터를 사용합니다. nodeLynk I2C 장치는 5V I2C 데이터를 통신하고이 커넥터를 통해 5V DC 전원을 제공합니다. nodeLynk I2C 장치는 모든 데이터 전송에 표준 I2C 통신을 사용하며, 이는 오늘날 생산중인 거의 모든 마이크로 컨트롤러에서 지원합니다. nodeLynk I2C 인터페이스는 엄격하게 5V 표준으로, 긴 케이블을 통한 전송에 이상적입니다. nodeLynk I2C 장치에는 항상 6 인치 (152mm) 4 선 I2C 케이블이 포함됩니다. nodeLynk I2C 미니 모듈에는 항상 3 ″ (76mm) 4 선 I2C 케이블이 포함됩니다. 자체 nodeLynk I2C 인터페이스를 설계에 포함하려는 설계자는 케이블과 커넥터를 별도로 사용할 수 있습니다.

플러그 앤 플레이 연결

nodeLynk I2C 장치는 사용 가능한 모든 nodeLynk I2C 출력에 연결됩니다. 여기에는 모든 NCD IoT 장치를 포함하여 NCD IoT 범주에서 만드는 거의 모든 것이 포함됩니다. 우리는 또한 nodeLynk I2C 장치를 대부분의 컴퓨팅 플랫폼에 직접 쉽게 연결할 수있는 광범위한 I2C 어댑터를 제조합니다. nodeLynk I2C 인터페이스 어댑터는 Arduino, Banana Pi, BeagleBone, Bluz, ESP8266, Onion Omega, Particle Photon 및 Electron, PyCom, Raspberry Pi, 2, 3, Zero 및 Windows에서 사용할 수 있습니다. 우리는 항상 nodeLynk I2C 장치에 대한 새로운 플랫폼 지원을 추가하기 위해 노력하고 있습니다. nodeLynk I2C 인터페이스 장치는 마이크로 컨트롤러 산업의 거의 모든 것과 호환됩니다.

무제한 I2C 확장

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 nodeLynk I2C 장치에는 I2C 출력 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 우리는 항상 모듈 식 플러그 앤 플레이 I2C 프레임 워크를위한 새로운 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 I2C 확장 케이블을 사용하여 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

Raspberry Pi (위)는 nodeLynk Master 어댑터에 연결되어 있습니다. nodeLynk 장치는 I2C 통신을 사용하여 Raspberry Pi nodeLynk 마스터에 연결됩니다. 각 nodeLynk 장치는 체인의 적절한 작동을 위해 다른 I2C 주소를 가져야합니다. 일부 nodeLynk I2C 장치에는 고정 주소가있는 반면 다른 장치는 제한된 주소 범위에 걸쳐 주소 구성을 허용합니다.

nodeLynk I2C 인터페이스 장치 전원 공급

일부 nodeLynk I2C 장치는 외부 전원 공급 장치가 필요하고 다른 장치는 5VDC에서 4 핀 I2C 버스 커넥터를 통해 전원을 공급받을 수 있으며 다른 장치는 외부 및 I2C 버스 전원 중에서 선택할 수있는 점퍼입니다. 모든 I2C 미니 모듈은 5V I2C 버스 커넥터를 통해 전원이 공급되므로 연결이 크게 단순화됩니다.

1Amp SPDT 신호 릴레이

이 컨트롤러는 1Amp 소 신호 릴레이를 사용하여 1Amp에서 최대 12VDC의 저전력 통신 신호를 제어 할 수 있습니다. 오디오, 통신 및 초 저전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 1Amp 신호 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 16 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다.

· 제품 사양

기계 도면


배선도

확대하려면 클릭

pub?w=1462&h=1535&1624485298

본질적인

기계식 릴레이 유형

튜토리얼

데이터 시트

MCP23017.pdf

문서 다운로드

I2C 연결 Diagram.pdf

커뮤니티 저장소

공식 저장소

MCP23017

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.

통합 노트

이 장치의 모든 릴레이는 SPDT 유형이며 각 릴레이에 3 개의 연결을 제공합니다. 공통, 정상 폐쇄 및 정상 개방. Common 연결은 릴레이가 꺼져있을 때 항상 Normally Closed 연결에 연결됩니다. 릴레이가 켜지면 Common 연결이 Normally Closed에서 분리되고 Normally Open으로 연결됩니다. 외부 부하는 항상 꺼져 있고 릴레이가 켜지면 켜지도록 배선 될 수 있습니다. 선택적으로 외부 부하가 항상 켜져 있도록 배선 될 수 있으며 릴레이가 활성화되면 외부 부하가 꺼집니다. 릴레이는 12VDC 또는 120VAC에서 최대 1A의 저전력 신호에 대해 정격입니다. 릴레이는 Microchip Technology의 MCP230xx 시리즈 프로그래밍 가능 GPIO 포트 확장기를 사용하여 제어됩니다. 이 회로 기판의 첫 번째 MCP23017에는 접지에 연결된 주소 라인 A0이 있습니다. 이 회로 기판의 두 번째 MCP23017에는 + 5VDC에 연결된 주소 라인 A0이 있습니다. 이것은 온보드 주소 충돌을 방지합니다. 나머지 주소 점퍼 A1 및 A2는 점퍼 선택 가능합니다. 릴레이는 포트 A에서 GPIO0 : 7을 사용하고 포트 B에서 GPIO0 : 7을 사용하여 MCP23017에 의해 제어됩니다. 온보드 릴레이 제어는 간단합니다. GPIO0 : 7을 디지털 출력으로 설정합니다. 다음으로 GPIO0 : 7의 on / off 상태를 설정하여 해당 릴레이를 활성화합니다. LED는 온보드 릴레이의 상태를 나타냅니다. 이러한 모든 작업은 GitHub 저장소 (ControlEverythingCom)에 제공된 드라이버를 사용할 때 처리됩니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다.

I2C 인터페이스 호환성

NCD I2C 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. I2C 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 기술을 장치에 연결하는 방법을 안내하며이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 NCD I2C 인터페이스 장치는 I²C 출력을 사용하여 다른 크로스 플랫폼 I²C 슬레이브 장치에 함께 연결할 수 있습니다 . 또한 NCD I2C 장치는 NCD IoT 인터페이스 장치 의 I2C 출력에 연결할 수 있습니다 . 여기를 클릭하면 NCD I2C 인터페이스 어댑터 의 전체 목록을 볼 수 있습니다.

Arduino 인터페이스
