이 1 채널 고정밀 전류 모니터링 컨트롤러를 사용하면 선호하는 IoT 클라우드 플랫폼으로 AC 전류 측정을 쉽게 얻을 수 있습니다. 이 전류 모니터링 컨트롤러는 10A, 20A, 30A, 50A, 70A 및 100A 범위 중에서 선택하여 미리 조정하여 사용할 수 있습니다.

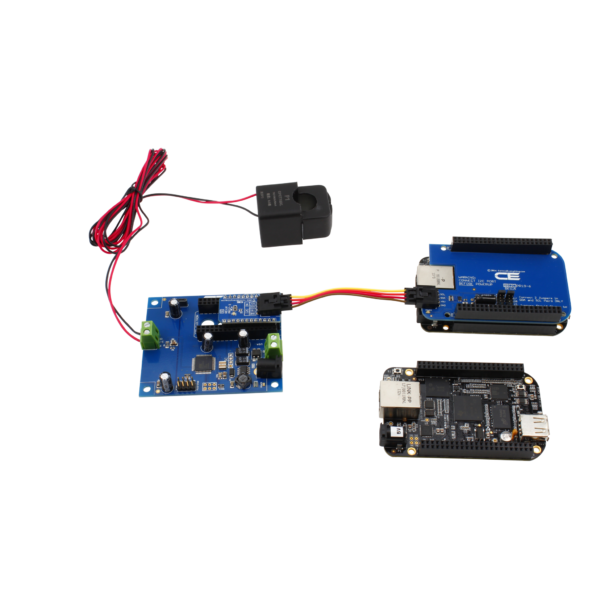

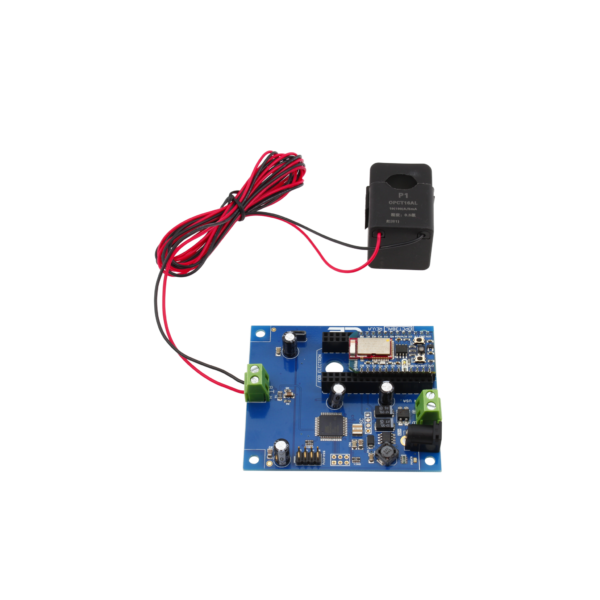

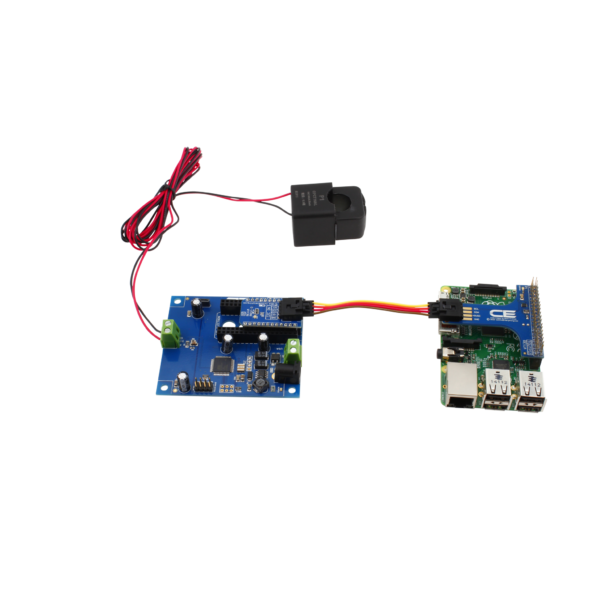

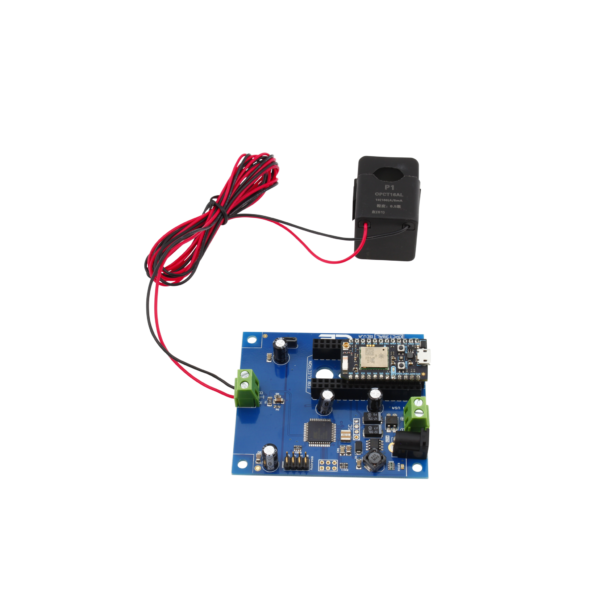

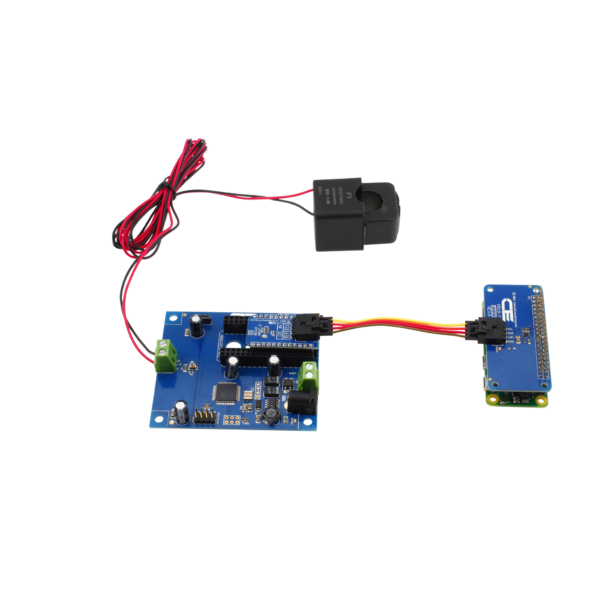

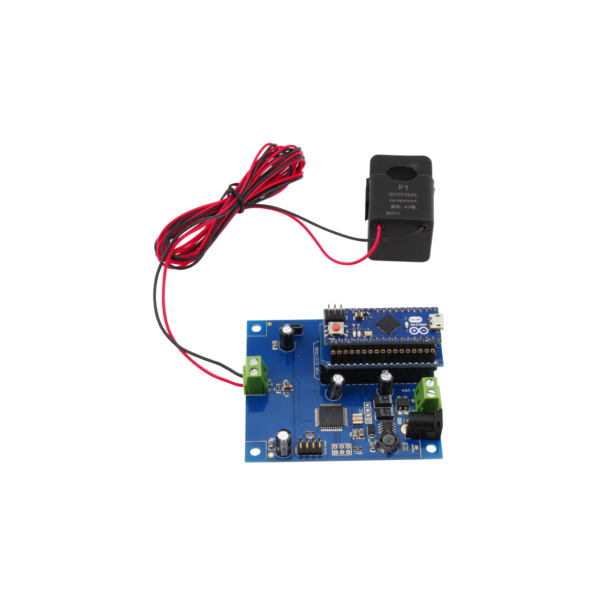

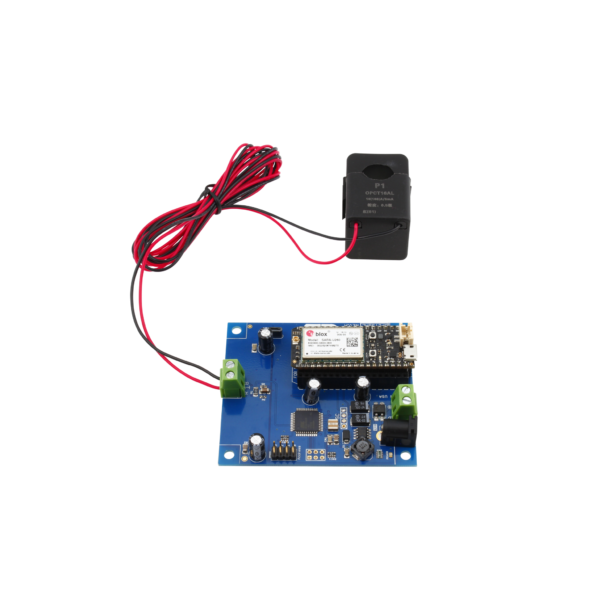

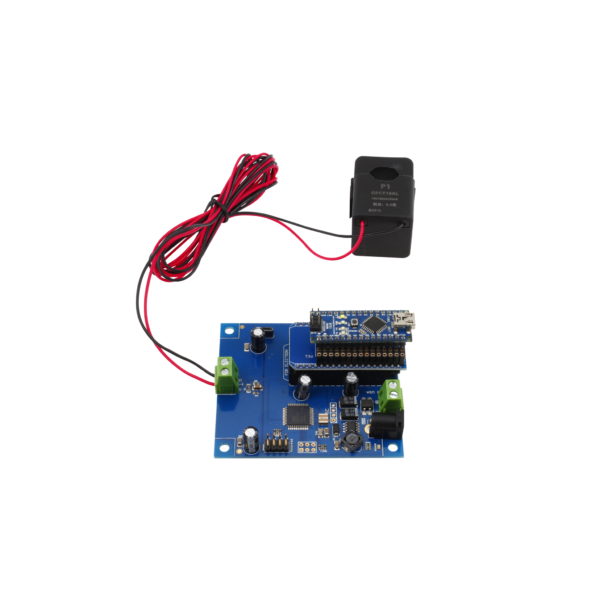

IoT 인터페이스를 사용하여 좋아하는 IoT 통신 모듈을 연결하고 펌웨어를 개발하여 전 세계 어디서나 에너지를 읽을 수 있습니다! NCD IoT 인터페이스는 셀룰러 전류 모니터링을 위해 Particle Electron을 지원합니다. Particle Photon을 사용하여 WiFi를 통해 전류를 모니터링합니다. IoT 인터페이스는 또한 Bluz (Bluetooth BLE)를 지원하거나 당사 어댑터 중 하나를 사용하여 Arduino Nano, Arduino Micro, USB, PyCom WyPy를 직접 온보드에 연결할 수 있습니다! Raspberry Pi, BeagleBone 또는 Arduino Uno에 대한 인터페이스를 위해 SI I2C 어댑터를 연결합니다. NCD IoT 인터페이스 표준을 통해 거의 모든 컴퓨터 또는 마이크로 컨트롤러에 쉽게 연결할 수 있습니다!

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치는 I2C 확장 포트를 사용하여 I2C 통신을 지원하므로 다양한 센서, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다!

이 컨트롤러는 에너지 모니터링 애플리케이션에 대한 모든 현재 계산을 처리합니다. 파티클 라이브러리를 사용하여 에너지 모니터링 데이터를 파티클 클라우드에 전달하거나 Arduino 와이어 언어를 사용하여 특정 애플리케이션에 맞게 라이브러리를 조정하십시오.

이 장치는 대부분의 산업 및 상업용 애플리케이션에 이상적인 에너지 모니터링 솔루션을 저렴한 비용으로 비교할 수없는 정확도로 제공합니다.

이 컨트롤러는 하나의 오프 보드 전류 센서와 I2C 케이블을 포함합니다.

이 장치를 사용하려면 전류 센서의 개구부를 통해 AC 전원 와이어를 연결하면됩니다. 이 컨트롤러는 전류 센서에 유도 된 자기장을 읽고 98 % 정확한 실제 전류 측정 값을 제공합니다 (교정 전).

이 전류 모니터링 컨트롤러에는 유도 부하를 측정 할 때 가능한 최고의 정확도를 유지하여 교정의 필요성을 최소화하는 2 세대 펌웨어가 포함되어 있습니다. 이 컨트롤러는 저항성 부하에 대해 사전 보정되었지만 대부분의 유도 성 부하 소스를 측정 할 때 98 %의 정확도를 보여주었습니다.

센서 :

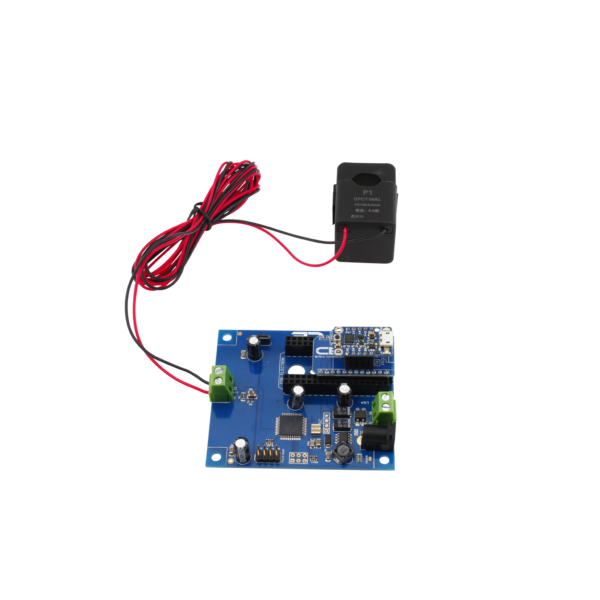

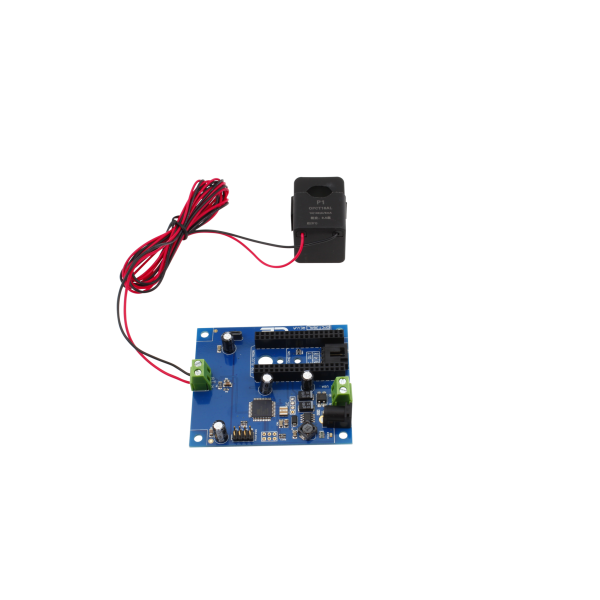

이 컨트롤러에는 1.5 미터 와이어 (약 5 피트)가있는 분할 코어 센서가 포함되어 있습니다. 스플릿 코어 센서는 기존 와이어 주위에서 열고 클램핑 할 수 있으므로 설치가 매우 간단합니다.

I2C 확장 :

이 컨트롤러에는 I2C 확장 포트와 I2C 케이블이 포함되어 있으므로 다른 전류 모니터링 컨트롤러, 모든 유형의 센서, 릴레이 컨트롤러, FET 드라이버 등으로 쉽게 확장 할 수 있습니다.

주요 Fob 호환성 :

이 컨트롤러는 휴대용 무선 원격 제어가 필요할 수있는 애플리케이션을 위해 PKFR Key Fob 수신기를 호스팅 할 수 있습니다.

메모:

AC 전류 측정 전용. 이 컨트롤러는 포함 된 센서에 맞게 특별히 조정되었으며 다른 센서와 함께 사용할 수 없습니다. 이 컨트롤러의 센서 정격은 100A입니다. 그러나이 컨트롤러는 주문에 따라 조정됩니다. 이 컨트롤러의 조정 범위를 벗어난 전류는 측정 할 수 없습니다. 이 컨트롤러의 정격 전류 범위 (변형에 따라 10, 20, 30, 50, 70 또는 100Amp)의 110 %를 초과하지 마십시오. 그렇지 않으면 컨트롤러가 영구적으로 손상 될 수 있습니다. 가능한 최고의 정확도를 얻으려면 각 채널에서 측정중인 부하 유형에 대한 보정이 필요할 수 있습니다. 이 유형의 모든 전류 센서와 마찬가지로 1Amp (센서 정격의 1 %) 미만의 부하는 정확도가 크게 감소하는 것으로 알려져 있습니다 (약 90 % 이하). 저 전류 부하의 정확도를 높이려면 센서를 통해 AC 부하 와이어를 두 번 반복하여 판독 값을 두 배로 늘리는 것을 고려하십시오. 이는 모든 판독 값을 효과적으로 두 배로 늘리고 더 높은 로우 엔드 정확도를 제공합니다.

과도하게 노이즈가 많은 부하는 정확도에 큰 영향을 미칠 수 있지만 테스트 결과 대부분의 부하에서 98 % 이상의 정확도가 테스트되었습니다. 이 컨트롤러는 각 채널의 측정에 1.3 초를 할당하고 사용 가능한 모든 채널을 지속적으로 순환합니다. 최상의 결과를 얻으려면이 컨트롤러를 10 초마다 쿼리하는 것이 좋습니다.
