제품 정보
기능 개요
- 16 개의 온보드 1, 3 또는 5A DPDT 릴레이 제어
- 통신, 오디오 및 신호 스위칭 애플리케이션에 이상적
- XR 확장 포트를 사용하여 더 많은 릴레이를 제어하도록 확장 가능
- 모듈 식 통신 인터페이스는 널리 사용되는 많은 통신 모듈을 지원합니다.
- WiFi, Bluetooth, 이더넷, 웹 페이지, 산업용 무선, USB, RS-232 등
- 16 개의 백그라운드 타이머를 모든 온보드 릴레이에 할당 할 수 있음
- 서버 재부팅, 워치 독 및 Keep Alive 기간 / 펄스 타이밍 명령 세트
- 한 번에 하나의 릴레이 또는 모든 릴레이를 동시에 제어
- 추가를위한 UXP 확장 포트 :
- 접점 폐쇄 모듈 – 최대 2,048 개 입력
- 디지털 전위차계 – 최대 48 개 입력
- 아날로그-디지털 변환 – 최대 256 개 출력
UXP 확장 포트가있는 16 채널 DPDT 릴레이 컨트롤러
이 ProXR 산업용 릴레이 컨트롤러는 주문시 사용자 정의 된 전류가 각각 1, 3 또는 5A 인 16 개의 온보드 DPDT 릴레이를 전환 할 수 있습니다. 각 DPDT 릴레이에는 정상 개방, 공통 및 정상 폐쇄 6 개의 나사 단자 (각각 2 개)가 포함됩니다. DPDT 릴레이는 일반적으로 통신 및 오디오 스위칭 애플리케이션에 사용됩니다. 접촉 저항이 낮아 DPDT 릴레이는 대부분의 소 신호 스위칭 애플리케이션에도 적합합니다. 이 컨트롤러의 5A 버전은 일부 조명 전력 스위칭 애플리케이션에 이상적입니다. 이 컨트롤러는 USB, RS-232, 이더넷, WiFi, Bluetooth, 산업용 무선 통신 모듈 등을 수용 할 수있는 모듈 식 통신 인터페이스를 갖추고 있습니다. 온보드 UXP 확장 포트를 사용하면이 컨트롤러에 외부 확장 하드웨어를 쉽게 추가 할 수 있습니다. 확장 옵션에는 12 비트 아날로그-디지털 변환기, 접점 폐쇄 입력 또는 디지털 전위차계 출력이 포함됩니다. XR 확장 포트를 사용하여 다양한 유형의 더 많은 릴레이를 전환하려면 ProXR 컨트롤러를 확장하십시오. XR 확장 릴레이 컨트롤러를 연결하기 만하면 솔리드 스테이트 릴레이, DPDT 신호 릴레이, 범용 SPDT 릴레이 및 고전력 릴레이를 전환 할 수 있습니다.
ProXR 시리즈 산업용 릴레이 컨트롤러
NCD는 1995 년부터 사업을 시작했으며 세계 최초의 상용 릴레이 컨트롤러를 만들었습니다. ProXR 산업용 컨트롤러는 10 년 이상의 생산 역사와 5 년의 수리 또는 교체 보증을 통해 백업 할 수있는 시장 최고의 컨트롤러입니다! ProXR을 최고의 릴레이 제어 솔루션으로 만드는 데에는 여러 가지 이유가 있습니다. ProXR 컨트롤러가 고유 한 이유와 업계가 수년 동안 NCD 컨트롤러를 선택한 이유를 살펴 보겠습니다.
ProXR 신뢰성
ProXR 시리즈 컨트롤러 용으로 설계된 펌웨어는 매우 안정적입니다. CPU는 하드웨어 인터럽트를 사용하여 통신을 관리하는 동시에 16 개의 릴레이 타이머, 16 개의 릴레이 플래셔, 데이터 구문 분석 및 가비지 정리와 같은 광범위한 백그라운드 작업을 처리합니다. ProXR 컨트롤러는 가장 까다로운 환경에서도 명령을 "삭제"하지 않습니다. CPU에 내장 된 하드웨어 감시 타이머를 사용합니다. 워치 독 타이머는 감시자 역할을하여 문제가 발생하면 CPU를 재부팅 할 수 있으므로 통신이 끊어지지 않습니다. 현재 CPU는 시장에 나와있는 다른 어떤 컨트롤러보다 강력하고 기능이 풍부하며 안정적입니다. ProXR 컨트롤러는 0 ° C부터 85 ° C까지 연중 무휴 24 시간 작동하도록 설계되었습니다.
ProXR 기능
ProXR 컨트롤러는 상상하지 못했던 방식으로 릴레이를 제어 할 수 있습니다. 물론 릴레이를 켜거나 끄거나 릴레이의 현재 상태를 전환 할 수 있습니다. 또한 개별 릴레이, 릴레이 뱅크 또는 컨트롤러의 모든 릴레이 상태를 쉽게 읽을 수 있습니다. 이는 모든 릴레이 컨트롤러가 지원해야하는 기본 기능입니다. ProXR 릴레이 컨트롤러에는 예상치 못한 많은 기능이 있습니다. 예를 들어 ProXR 컨트롤러는 백그라운드에서 실행되는 16 개의 타이머를 지원합니다. 각 타이머는 활성화 될 때 최대 255 시간, 255 분 및 255 초 동안 릴레이를 활성화 할 수 있습니다. 타이머를 사용하여 16 개의 보안등을 활성화하고 서로 다른 시간에 모두 꺼지는 것을 지켜보십시오. ProXR 컨트롤러는 또한 16 개의 플래셔를 지원하므로 플래셔가 취소 될 때까지 최대 16 개의 릴레이가 백그라운드에서 자동으로 켜지고 꺼질 수 있습니다. 릴레이 그룹화 명령을 통해 ProXR 컨트롤러는 저렴한 릴레이를 사용하여 값 비싼 대규모 릴레이를 시뮬레이션 할 수 있습니다. 그룹화 명령은 마스터 릴레이와 인접 릴레이 중 일부를 동시에 활성화하는 데 사용되므로 저렴한 8 채널 SPDT 릴레이 컨트롤러를 사용하여 DPDT, 3PDT, 4PDT, 5PDT, 6PDT, 7PDT 및 8PDT 릴레이를 시뮬레이션 할 수 있습니다.
자동 및 수동 릴레이 새로 고침
기본적으로 ProXR 컨트롤러는 명령을 보낼 때마다 릴레이 상태를 자동으로 업데이트합니다. 이 기능은 활성화 또는 비활성화 될 수 있습니다. 비활성화하면 사용자는 실제로 릴레이를 전환하지 않고도 릴레이 메모리를 구성 할 수 있습니다. 모든 메모리가 구성되면 릴레이 새로 고침 명령을 보내면 모든 릴레이가 동시에 새로 고쳐집니다. 이는 각 릴레이의 켜기 / 끄기 상태를 구성하고 모든 릴레이를 동시에 전환해야하는 애플리케이션에서 특히 유용합니다. ProXR은 전원을 켤 때마다 새로 고침 설정을 기억합니다. 전원을 켜는 동안 ProXR 릴레이 컨트롤러는 전원이 처음 공급 될 때 클릭하지 않습니다. 이것이 바로 업계가 경쟁 업체보다 ProXR을 선택한 가장 큰 이유 중 하나입니다.
XR 확장 포트
ProXR 릴레이 컨트롤러에는 XR 릴레이 확장 포트가 장착되어 있습니다. XR 포트를 사용하면 필요에 따라 컨트롤러에 더 많은 릴레이를 추가 할 수 있습니다. 기계식 및 솔리드 스테이트 릴레이 확장 컨트롤러를 어떤 조합 으로든 결합하여 자동화 요구 사항을 충족하십시오. 우리는 4, 8, 16, 24 및 32 채널 버전으로 제공되는 SPST, SPDT 및 DPDT 확장 솔루션을 제조합니다. ProXR 릴레이 컨트롤러는 펌웨어에서 최대 256 개의 릴레이를 지원합니다. 그러나 케이블 길이가 너무 길면 128 개 이상의 릴레이를 확장 할 수 없습니다.
업계에서 ProXR을 사용하는 이유
ProXR을 특별하게 만들기 위해 우리가 한 많은 작은 일들이 있습니다. Windows 8 또는 10 PC를 사용하여 ProXR 컨트롤러를 사용하는 방법을 배울 수 있도록베이스 스테이션 소프트웨어를 만들었습니다. 베이스 스테이션은 모든 통신 기술을 지원하고 컨트롤러로 보낼 바이트를 알려 주므로 새 기능을 사용할 때마다 설명서를 찾을 필요가 없습니다. 베이스 스테이션 사용자 인터페이스에서 선호하는 프로그래밍 언어로 통신 바이트를 복사하여 붙여 넣기 만하면됩니다. Base Station은 ProXR 시리즈 컨트롤러의 엔지니어링을 보여 주지만 미리보기를 원하면 리소스 섹션에서 ProXR 빠른 시작 안내서를 살펴보십시오. 온라인 비디오는 모든 주요 기능을 안내합니다. ProXR 컨트롤러는 5 년 보증 및 10 년을 초과하는 작동 수명을 제공합니다. 우리는 ProXR 컨트롤러를 오래도록 만들었습니다. 우리는 일회용 하드웨어가 아닌 업그레이드 가능한 하드웨어에 전념합니다. 최고의 중계기, 최고의 통신 기술을 사용하며 업계 최고의 지원을 받고 있습니다. 아무리 복잡하더라도 릴레이 제어 요구 사항을 모두 해결해 드릴 수 있습니다!
기지국 소프트웨어
베이스 스테이션 소프트웨어는 ProXR 명령 세트를 배우는 데 도움이되도록 설계되었습니다. 그래픽 사용자 인터페이스를 사용하여 ProXR 기능을 살펴보십시오. 보드에서 데이터 바이트가 들어오고 나가는 것을 확인하여 명령 실행 프로세스를 쉽게 이해할 수 있습니다. 무선, 이더넷, USB, RS-232 등을 포함한 전체 통신 모듈 어레이와 함께 작동하도록 설계 되었기 때문에베이스 스테이션보다 자동화 방법을 배우는 데 더 빠르고 쉬운 방법은 없습니다. 베이스 스테이션을 실행하려면 Windows 8 또는 10 컴퓨터 만 있으면됩니다. Base Station은 Visual Studio로 작성되었으며, 진행하는 데 도움이되는 소스 코드도 제공합니다! 여기에서베이스 스테이션 소프트웨어에 대해 자세히 알아보십시오.
NCD 릴레이 컨트롤러를 제어하는 기지국 소프트웨어ProXR 시리즈 컨트롤러에 대해 자세히 알아보기
베이스 스테이션은 ProXR 시리즈 릴레이 컨트롤러 사용 방법을 배우는 데 도움이됩니다. 이 비디오에서는 가장 일반적으로 사용되는 몇 가지 기능을 다룹니다.
베이스 스테이션 다운로드
Visual Studio 용 최신 버전의베이스 스테이션 및 소스 코드를 다운로드합니다.
ProXR 빠른 시작 안내서
ProXR 및 ProXR Lite 시리즈 컨트롤러 용 온라인 설명서
알아 둘만 한!
NCD ProXR 시리즈 컨트롤러는 수년 동안 생산되어 왔으며 2000 년대 초에 처음 출시 된 이후로 대규모 사용자 기반을 확보했습니다. 대규모 고객 기반으로 인해이 제품 라인을 중단 할 계획이 없습니다. 많은 경우에, 우리는 이러한 장치를 업그레이드하여 자동화 된 조립 프로세스와 함께 미래의 많은 통신 기술 변화를 지원할 수있는 향상된 드라이버 및 전력 전자 장치와 호환되도록하고 있습니다. 안심 하셔도됩니다. ProXR은 앞으로도 오랫동안 우리 제품 라인의 안정적인 부분이 될 것입니다. Black 회로 기판으로 제조 된 ProXR 시리즈 컨트롤러는 자동 조립으로 마이그레이션되었으며이 제품의 최종 반복으로 간주됩니다. 이러한 장치는 훨씬 짧은 시간에 대량으로 제조 할 수 있습니다.
LabVIEW 릴레이 컨트롤
ProXR 아날로그-디지털 입력은 외부 센서를 읽거나 온보드 릴레이를 수동으로 제어하는 데 사용됩니다.NCD는 LabVIEW를 사용하여 NCD 릴레이 컨트롤러의 통합을 지원합니다. 릴레이 타이머를 포함한 대부분의 기능을 다루는 기본 및 고급 작동을위한 샘플 및 드라이버가 포함되어 있습니다. 여기에이 주제에 대한 몇 가지 자습서를 게시했습니다.
UXP 범용 확장 포트
이 컨트롤러에는 온보드 UXP 범용 확장 포트가 장착되어 있습니다. UXP 포트를 통해 사용자는 확장 컨트롤러를이 장치에 연결하여이 컨트롤러의 하드웨어 기능을 크게 향상시킬 수 있습니다. ProXR UXP 시리즈 컨트롤러에 연결할 수있는 확장에는 기본적으로 3 가지 유형이 있습니다. 확장 모듈을 혼합 할 수는 없지만 UXP 시리즈 컨트롤러는 동일한 유형의 여러 확장을 지원합니다.
접점 폐쇄 입력 UXP 확장
버튼, 스위치, 자기 도어 센서, 압력 스위치, 전류 감지 스위치 등을 접점 폐쇄 입력 UXP 확장에 연결합니다. 확장 보드는 16, 32 및 48 채널 버전으로 제공됩니다. 최대 총 2,048 개의 접점 폐쇄 입력까지 모든 버전을 UXP 시리즈 릴레이 컨트롤러에 믹스 앤 매치하십시오. 접점 폐쇄 입력은 소프트웨어에서 쿼리됩니다. 컨트롤러에 입력 뱅크의 on / off 상태를 요청하면 (뱅크는 8 개의 접점 폐쇄 입력을 나타냄) 컨트롤러는 바이트를 반환하여 한 번에 8 개의 입력의 on / off 상태를 나타냅니다. 시각. 아래 사진을 클릭하여 각 연락처 폐쇄 확장에 대해 자세히 알아보십시오 (링크는 새 창에서 열림).
16 채널 전위차계 출력 UXP 확장
이 16 채널 전위차계 출력 확장을 UXP ProXR 컨트롤러에 연결하고 채널당 8 비트 해상도에서 16 개의 디지털 전위차계를 제어하십시오. 10K, 50K 또는 100K 전위차계 중에서 선택하십시오. 전위차계 확장을 최대 총 256 개의 전위차계 출력까지 믹스 앤 매치합니다. 디지털 전위차계는 0-5VDC 전압 범위 내에서 각 채널에 대한 저항 출력을 제공 할 수 있습니다. 전위차계 출력은 채널당 최대 1mA의 전류를 안전하게 처리 할 수 있습니다.
16 채널 12 비트 아날로그-디지털 UXP 확장
16 채널 12 비트 ADC 확장 모듈을 통해 사용자는 정확한 측정을 위해 0 ~ 5VDC의 16 개 아날로그 센서를 UXP 확장 포트에 연결할 수 있습니다. 12 비트 분해능을 사용하면 아날로그 전압이 0에서 4095까지의 정수 값으로 변환됩니다. 이러한 확장 중 최대 3 개를 단일 UXP 확장 포트에 연결하여 최대 48 개의 아날로그 센서 채널을 ProXR 릴레이 컨트롤러에 연결할 수 있습니다.
ProXR 통신 옵션
우리는 미래의 인터페이스 기술에 대한 확장 성을 적절히 지원하는 모듈 식 통신 및 펌웨어를 믿기 때문에 통신을 진지하게 생각합니다. ProXR 컨트롤러는 모든 명령을 헤더, 페이로드 및 체크섬으로 효과적으로 래핑하여 안정성을 보장하는 API 통신을 지원합니다. NCD API 명령은 명령 처리 전에 직렬 시간 초과가 필요하지 않기 때문에 처리 속도를 높입니다. NCD API 명령은 적절한 체크섬 만 명령을 인증하고 처리 할 수 있도록 허용하므로 안정성이 향상됩니다. API를 처음 구현했을 때 인터넷 통신의 타이밍 문제가 제거 되었기 때문에 TCP / IP 소켓을 통한 인터넷 통신이 실현 될 수있었습니다. API는 선택 사항이지만 강력히 권장됩니다. 당사의 Base Station 소프트웨어는 API 통신을 사용합니다.
ProXR 시리즈 컨트롤러는 다양한 통신 옵션과 통신 할 수있는 세계에서 가장 적응력이 뛰어난 컨트롤러입니다. Bluetooth, USB, WiFi, 이더넷, Key Fob, RS-485 또는 RS-232 중에서 좋아하는 통신 기술을 선택하십시오. ProXR은 가장 필요한 통신 기술에 쉽게 적응합니다. 우리는 모듈 식 통신에 전념하고 있으므로 ProXR 시리즈 컨트롤러는 요구 사항이 변경 될 때 다른 애플리케이션에 맞게 쉽게 개조 할 수 있습니다. ProXR 컨트롤러는 ProXR 시리즈 컨트롤러의 연결성을 크게 향상시키는 새로운 통신 기술을 적극적으로 출시하고 있기 때문에 결코 쓸모가 없습니다.
통신 모듈 옵션
RS-232 직렬 통신 모듈
NCD RS-232 직렬 통신 모듈을 사용하면 세계에서 가장 많은 통신 표준을 쉽게 통합 할 수 있습니다. 표준 직렬 명령을 통해 쉽게 제어 할 수 있도록 데스크탑 PC 및 랩톱에 쉽게 인터페이스합니다. 대부분의 NCD 장치는 일반적으로 115.2K Baud로 기본 설정됩니다. 그러나 구형 저가형 장치는 9600 보드 데이터 속도를 주요 표준으로 구현합니다. 여기에서 RS-232 통신 모듈에 대해 자세히 알아보십시오.
RS-485 직렬 통신 모듈
당사의 RS-485 직렬 통신 모듈을 사용하면 최대 4,000 피트 거리에서 최대 256 개의 NCD 장치를 쉽게 네트워크화 할 수 있습니다. 각 RS-485 노드에는 RS-485 마스터에 대한 3 선 연결을위한 3 개의 나사 단자가 있습니다. 여기에서 RS-485 통신 모듈에 대해 자세히 알아보십시오.
USB 통신 모듈
USB 인터페이스 모듈을 사용하면 USB 포트를 사용하여 장치를 쉽게 제어 할 수 있습니다. 사용 가능한 USB 포트에 연결하기 만하면 표준 직렬 명령을 사용하여 장치 제어를 시작할 수 있습니다. NCD USB 인터페이스 모듈은 업계 최고의 정품 FTDI USB- 직렬 변환기 칩을 갖추고 있습니다. 여기에서 USB 통신 모듈에 대해 자세히 알아보십시오.
이더넷 TCP / IP 통신 모듈
표준 이더넷 TCP / IP 통신을 사용하여 NCD 장치를 제어합니다. 소켓을 열고 TCP / IP 데이터를 송수신하여 장치를 제어하기 만하면됩니다. 이더넷 TCP / IP 통신 모듈은 3 세대 이더넷 대 직렬 통신 모듈을 특징으로합니다. 통합 웹 페이지를 사용하여 설정을 구성하십시오. 이 장치에 특별한 기능을 추가하려면 사용자 지정 웹 페이지를 업로드하십시오. 시작하는 데 도움이되는 몇 가지 샘플 HTML 파일이 포함되어 있습니다. 여기에서 NCD5500 이더넷 통신 모듈에 대해 자세히 알아보십시오.
Key Fob KFX 원격 제어 모듈
KFX Key Fob 원격 제어 모듈은 원격 제어 버튼을 누르거나 놓을 때 직렬 데이터를 생성합니다. 원격 제어 버튼은 ProXR 호환 릴레이 컨트롤러와 페어링 된 경우 릴레이 활성화 및 비활성화 명령을 보내는 데 사용할 수 있습니다. KFX 모듈은 호환되는 인터페이스 모듈 커넥터가있는 거의 모든 NCD 장치에 직렬 명령을 보내는 데 사용할 수도 있습니다. 직렬 통신을 구성하려면 USB 구성 어댑터가 필요합니다. 여기에서 KFX 모듈에 대해 자세히 알아보십시오.
대형 건반 리모컨은 가시선에서 최대 700 피트 떨어진 곳에서 원격 작동을 제공합니다. 최대 200 피트 범위의 가시 선과 함께 1 ~ 5 개의 버튼을 제공하는 소형 열쇠 고리를 사용할 수 있습니다. 최대 40 개의 열쇠 고리를 단일 KFX 모듈에 안전하게 페어링 할 수 있으며 각 원격 트리거는 동일한 기능을 수행합니다. 각 리모컨에 대해 자세히 알아 보려면 열쇠 고리를 클릭 하거나 모든 KFX 관련 액세서리를 보려면 여기를 클릭하십시오.
모든 링크가 새 창에서 열립니다.
MQTT를 지원하는 WiFi Bluetooth USB 3 in 1 모듈
표준 WiFi TCP / IP 통신을 사용하여 NCD 장치를 제어하거나 무선 가상 COM 포트를 사용하는 간단한 무선 컴퓨터 대 장치 인터페이스에 통합 Bluetooth를 사용합니다. 쉬운 연결을 위해 가상 COM 포트를 제어하려면 USB 포트를 사용하십시오. 이것은 모든 구성 설정에 대해 통합 된 웹 페이지 사용자 인터페이스를 사용하여 쉬운 설정으로 다양한 솔루션을 시도 할 수있는 저렴한 솔루션입니다. 인터넷을 통한 원격 작업을 위해 WiFi를 통해 MQTT 서버에 연결합니다. 여기에서 WiFi TCP / IP 통신 모듈에 대해 자세히 알아보십시오.
블루투스
Bluetooth SPP 프로필을 사용하여이 장치는 가상 COM 포트로 표시되는 Bluetooth를 사용하여 PC에 연결됩니다. 최대 200 피트 떨어진 곳에서이 장치와 통신하십시오!
와이파이
통합 웹 페이지를 사용하여 필수 설정을 구성하고 TCP 통신을 사용하여 단순 바이트 패킷을 사용하여 장치와 통신합니다. 통합 릴레이 제어 웹 페이지는 일부 NCD 릴레이 컨트롤러에 사용할 수 있습니다.
USB
이 장치는 USB 인터페이스를 사용하여 PC, MAC 또는 Linux 시스템에 연결하고 가상 COM 포트 드라이버를 설치합니다.
MQTT 및 Amazon AWS 연결
Amazon AWS를 포함한 MQTT 서버에 직접 연결하고 전 세계 어디에서나이 디바이스와 통신합니다. 연결된 장치를 제어하려면 제어 바이트가 포함 된 주제를 구독하십시오. 연결된 장치의 응답 바이트가 클라우드에 게시됩니다.
TCP 통신 및 UDP
이 통신 모듈은 UDP 브로드 캐스트를 전송하여 네트워크에서 WiFi 모듈의 IP 주소를 찾는 데 도움을줍니다. 발견되면 포트 2101을 열고 데이터 바이트를 송수신하여 연결된 장치를 제어하고 WiFi 네트워크를 통해 응답을 읽습니다.
장거리 무선 산업용 메쉬
장거리 무선 메시 네트워킹은 모든 무선 통신 기술 중 가장 선호하는 기술입니다. 이것은 NCD가 안전한 900MHz에서 작동하는 공장에서 권장하는 유일한 통신 기술입니다. 메시 기술은 한 위치에서 다른 위치로 데이터를 도약하여 의도 한 대상에 도달하므로 사용자는 무선 모듈이 서로 도약 범위 내에 있는지 확인하는 것 외에 다른 작업을 수행 할 필요가 없습니다. 우리는 Digi 900HP-S3B 모듈을 많은 제품에 사용합니다. 이는 업계 최고의 제품이기 때문입니다. 모듈 사이의 거리가 2 마일이고 홉이 최대 8 개이므로이 기술을 사용하여 16 마일의 무선 영역을 커버 할 수 있습니다. 고 이득 안테나를 사용하는이 모듈은 최대 28 마일 떨어진 원격 모듈과 통신 할 수 있습니다. 데이터 호핑은 라이브 장치간에 만 작동합니다. 데이터는 수면 센서 사이를 이동하지 않습니다. 데이터는 센서에서 게이트웨이 및 모뎀으로 이동합니다. 데이터는 또한 게이트웨이와 모뎀 사이에서 도약합니다. 여기에서 장거리 무선 모듈에 대해 자세히 알아보십시오.
관련 부품 번호
이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.
릴레이 옵션

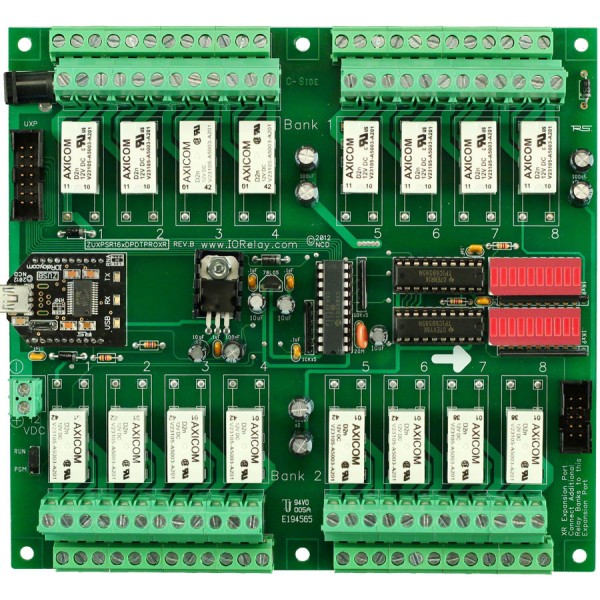

1Amp DPDT 신호 릴레이 옵션
이 컨트롤러는 1Amp 소 신호 릴레이 옵션을 제공하여 1Amp에서 최대 12VDC의 저전력 통신 신호를 제어 할 수 있습니다. 오디오, 통신 및 초 저전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 1Amp 신호 릴레이는 DPDT 종류로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며, 각각 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC) 중 2 개가 있습니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 16 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

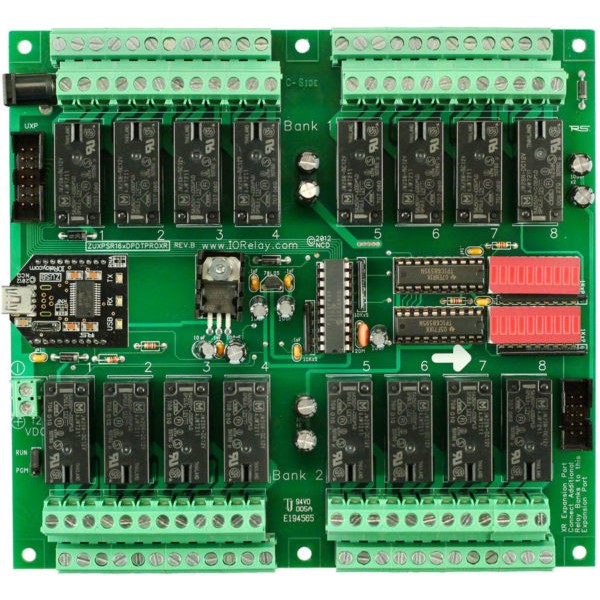

3Amp DPDT 신호 릴레이 옵션
이 컨트롤러는 3A 소 신호 릴레이 (옵션)를 제공하여 3A에서 최대 12VDC의 저전력 통신 신호를 제어 할 수 있습니다. 오디오, 통신 및 초 저전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 3Amp 신호 릴레이는 DPDT 유형으로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며, 각각 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC) 중 2 개가 있습니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 14 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

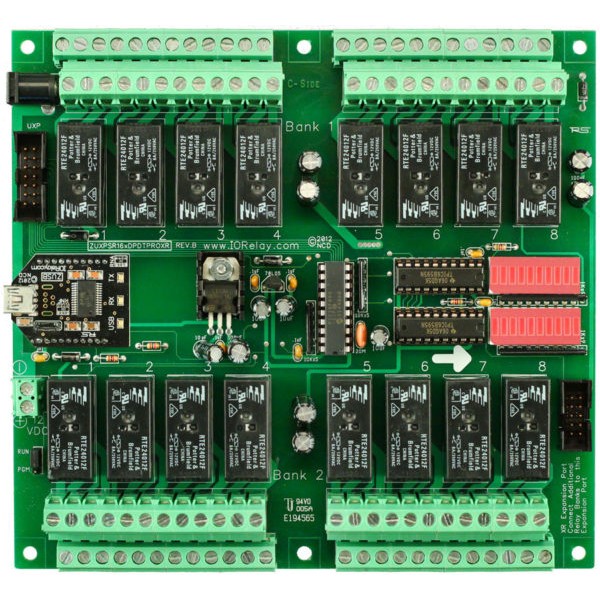

5Amp DPDT 신호 릴레이 옵션
이 컨트롤러는 5Amp 신호 릴레이 옵션을 제공하여 5A에서 최대 12VDC의 신호를 제어 할 수 있습니다. 오디오, 통신 및 경부 하 전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 5Amp 신호 릴레이는 DPDT 종류로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며, 각각 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC) 중 2 개가 있습니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 14 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토
· 제품 사양
배선도
본질적인
선적 서류 비치
연락
- NCD Gen3 이더넷 모듈 사용 설명서
- RS-485- 무선 컨버터 모뎀 가이드
- RS-485 네트워크 빠른 시작 가이드
- KFX 열쇠 고리 통신 모듈 빠른 시작 가이드
- WiNet 게이트웨이 빠른 시작 가이드
- Digi 802.15.4 빠른 시작 가이드
- Web-I WebRelay 통신 모듈 빠른 시작 가이드
- Lantronix XPort 통신 모듈 빠른 시작 안내서
- WiFi 통신 모듈 빠른 시작 안내서
- ZRS RS-232 통신 모듈 빠른 시작 안내서
- ZUSB USB 통신 모듈 빠른 시작 가이드
튜토리얼
- 통신 운영자를 사용하여 이더넷 릴레이 제어
- 이더넷 및 WiFi 용 Netcat을 사용하는 Linux 릴레이 컨트롤러
- 통신 운영자를 사용하여 USB 릴레이 제어
- 올바른 USB 릴레이 컨트롤러 선택
- USB 가상 COM 포트 통신 소개
- 유도 장치 제어 : 유도 및 전자기 간섭 관리
- 컴퓨터 제어 릴레이 및 스위칭 소개
- 릴레이 로직
LabView 튜토리얼
- LabVIEW USB RS232 RS485 릴레이 컨트롤러 인스트루먼트 드라이버 설치
- Labview 릴레이 스위칭 및 상태 획득 1
- LabVIEW 릴레이 컨트롤러 고급 구성
- LabVIEW 릴레이 컨트롤러 기본 구성
- LabVIEW 릴레이 스위칭 및 상태 수집 2
- LabVIEW 릴레이 타이머 작동
NCD베이스 스테이션 다운로드
공식 저장소
WiFi 모듈 설정
Wi-Fi 구성 키트를 사용하여 네트워크에 연결하려면 Wi-Fi 통신 모듈을 구성해야합니다. Wi-Fi 구성 키트는 3 개의 LED가있는 작은 블랙 보드로 구성됩니다. 구성 보드는 ZIGMO로 표시됩니다. 모듈은 그림과 같이 보드에서 제거하고 ZIGMO에 연결해야 할 수 있습니다. ZIGMO는 구성을 위해 컴퓨터의 USB 포트에 연결되며 일부 USB 드라이버를 컴퓨터에 설치해야 할 수 있습니다. 베이스 스테이션 소프트웨어는 Wi-Fi 통신 모듈을 구성하는 데 필요하며 무료로 다운로드 할 수 있습니다. 이 소프트웨어는 해당 지역에서 호환되는 Wi-Fi 라우터를 식별하고 선택한 라우터를 Wi-Fi 통신 모듈에 할당합니다. 암호를 포함한이 소프트웨어를 사용하여 네트워크 보안 옵션을 구성 할 수 있습니다. NCD베이스 스테이션 소프트웨어는 다음에서 찾을 수 있습니다.ncd.io/start .
이더넷 릴레이 제어 소개
이 비디오는 store.ncd.io의 이더넷 릴레이 컨트롤러를 사용하여 LAN (Local Area Network)을 통한 릴레이 제어를 소개합니다. 이더넷은 네트워크 프로토콜 스택으로 인해 더 복잡한 통신 인터페이스 중 하나 일 수 있습니다. 릴레이 제어의 가장 중요한 부분을 보여 드리기 위해 분석해드립니다. ncd.io/start 에서 NCD베이스 스테이션을 찾을 수 있습니다 .
USB 소개
USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.
릴레이 제어 명령 (ProXR 파트 1)
Windows 10 및 USB 릴레이 보드를 사용하여 컴퓨터에서 릴레이 제어. 릴레이를 켜고 끄고 릴레이 상태를 읽습니다. 이 비디오는베이스 스테이션을 참조로 사용하여 릴레이 제어 명령이 작동하는 방법에 대한 간략한 소개를 제공합니다. ncd.io/start 에서 Base Station을 다운로드 할 수 있습니다 .
기지국 개요 ProXR 시리즈 릴레이 컨트롤러
이 비디오는 ncd.io/start 에서 무료로 다운로드 할 수있는 Base Station에 대한 간략한 소개 입니다. Base Station은 산업용 시리즈 보드를 제어하고 빠른 명령 참조를 제공 할 수있는 무료 소프트웨어 다운로드입니다. 전체베이스 스테이션 빠른 시작 가이드는 https://ncd.io/base-station-quick-start-guide/ 에서 찾을 수 있습니다 .
릴레이 전원 공급 상태 맵 (ProXR 파트 3)
이 비디오는 릴레이 상태를 읽는 방법과 ProXR 릴레이 컨트롤러를 사용하여 릴레이의 전원 켜기 기본 상태를 설정하는 방법을 보여줍니다. 이 비디오는 16 채널 USB 릴레이 보드를 사용합니다. 릴레이 전원 공급 상태 매핑을 사용하면 릴레이 컨트롤러의 전원 손실을 설명 할 수 있습니다.
개별 릴레이 제어 (ProXR 파트 4)
이 비디오는 16 채널 USB 릴레이 보드에서 개별 릴레이를 제어하는 방법을 보여줍니다. 릴레이를 개별적으로 제어하는 것은 릴레이 컨트롤러에서 릴레이를 제어하는 가장 쉬운 방법입니다. 단일 엔드 포인트 / PC가이를 제어하는 애플리케이션에 이상적이며 하나의 명령으로 여러 릴레이를 제어 할 필요가 없습니다.
릴레이 새로 고침 자동 및 수동 모드 (ProXR 파트 2)
자동 및 수동 릴레이 새로 고침 모드 ProXR 산업용 릴레이 컨트롤러 사용자를 위해 설명되었습니다. 이 비디오는 16 채널 USB 릴레이 보드를 보여줍니다. 수동 릴레이 새로 고침은 간격에 따라 릴레이 상태 (켜기 / 끄기) 만 업데이트해야하는 경우에 유용합니다. 릴레이 제어 명령을 보드에 보낼 수 있으며 수동 새로 고침 명령이 전송 될 때까지 변경 사항이 적용되지 않습니다.
Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈
FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 Digi XBee ® 풋 프린트와 유사합니다. https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/ 에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.
16 채널 USB 릴레이 컨트롤러로 시연 된 릴레이 그룹화 (ProXR 파트 6)
이 비디오는 16 채널 USB 릴레이 컨트롤러를 사용하는 ProXR 릴레이 그룹화 명령을 보여줍니다. 그룹화 명령은 DPDT 릴레이를 시뮬레이션하고 하나의 릴레이가 트리거 될 때마다 여러 릴레이가 트리거되어야하는 애플리케이션에 유용합니다.
16 채널 USB 릴레이 보드로 시연 된 릴레이 플래셔 (ProXR 파트 7)
이 비디오는 16 채널 USB 릴레이 보드를 사용하는 ProXR 릴레이 플래싱 명령을 보여줍니다. 릴레이 점멸은 신호 작동, 경고 부저 및 정기적으로 활성화되어야하는 릴레이가 필요한 기타 애플리케이션에 이상적입니다.
16 채널 USB 릴레이 모듈로 시연 된 릴레이 타이머 (ProXR 파트 5)
이 비디오는 16 채널 USB 릴레이 모듈을 사용하는 ProXR 릴레이 타이머 명령을 보여줍니다. 릴레이 타이머는 ProXR 명령 세트의 강력한 도구입니다. 릴레이가 설정된 후 단일 명령을 사용하여 미리 선택한 시간 동안 릴레이를 켜거나 끕니다. 이는 펄싱 릴레이, 서버 / 컴퓨터 재부팅 및 릴레이가 특정 시간 동안 만 활성화되어야하는 더 많은 애플리케이션에 유용한 도구를 제공합니다.
USB 설정
NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를 참조하십시오. 이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다. 이 비디오를 만든 이후로 controlanything.com에서.
802154 범위
장애물이 있거나없는 300 ′ 및 1 마일 범위에서 802.15.4의 무선 범위에 대한 간단한 데모입니다.
무선 범위 테스트 설정
이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.
WiFi 소개
WiFi 모듈 및 기술을 소개합니다. store.ncd.io 에서 제공하는 WiFi 릴레이 컨트롤러 사용에 대한 장점, 단점 및 유용한 정보를 알아보십시오 . https://ncd.io/wifi-module-quick-start-guide/ 에서 WiFi 릴레이 컨트롤러를 사용하고 구성하는 방법에 대한 자세한 정보를 찾을 수 있습니다 .
가상 직렬 설정을 통한 이더넷
가상 COM 포트를 사용하여 이더넷 모듈과 통신하는 방법을 알아보십시오. 가상 COM 포트 통신은 유선 및 무선 릴레이 제어를 이미 사용하고 이더넷 릴레이 컨트롤러에 대한 지원을 빠르게 추가하려는 기존 애플리케이션에 이상적입니다. 가상 COM 포트 통신을 통해 제어 PC에 직접 연결된 것처럼 이더넷 릴레이 보드에 명령을 보낼 수 있습니다.
Web-i FTP 지침
FTP 및 Web-i 인터페이스 사용자 정의 방법을 알아보십시오. Web-i 인터페이스와 작동 방식을 일부 변경하려면이 비디오의 지침을 따르고 몇 분 안에 작동 및 개발할 수 있습니다.
Web-i 구성
Web-i를 올바르게 구성하는 방법을 알아보십시오. 필요에 맞게 Web-i의 구성을 변경하는 방법을 알아보십시오. 매크로 사용자 지정, UDP 브로드 캐스트 변경 또는 고정 IP 주소 또는 암호 설정 여부에 관계없이이 비디오를 통해 시작하고 실행할 수 있습니다.
Web-i 시작하기
이 비디오는 Web-i 인터페이스를 사용하고 익숙해지는 방법에 대한 기본 사항을 보여줍니다. Web-i 컨트롤러를 찾는 데 사용되는이 소프트웨어가 변경되었습니다. 이제 NCD베이스 스테이션을 사용하여 Web-i 장치를 찾을 수 있습니다. ncd.io/start 에서 Base Station을 다운로드 할 수 있습니다 .
Web-i 소개
다음 프로젝트에서 Web-i를 사용하여 얻을 수있는 이점과 기능에 대해 알아보십시오. 릴레이 제어에서 센서 모니터링까지 Web-i는 웹 제어 릴레이를위한 사용하기 쉬운 인터페이스를 제공합니다.
XR 및 UXP 확장 포트
XR 릴레이 확장 및 UXP IO 확장 보드에 대한 기본 소개를 확인하십시오. XR 확장 보드는 ProXR 컨트롤러에 추가 릴레이를 제공하는 반면 UXP 확장 보드는 ADC 및 디지털 IO와 같은 추가 기능을 제공합니다.
Com 포트 찾기
Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .
유선 통신
우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 안에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 갖추고 있습니다.
릴레이 제어 소개
이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.
유도 억제
인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.
900HP-S3B 무선 호환성 정보
주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.
- NCD 엔터프라이즈 솔루션
- NCD 무선 센서
- NCD 엔터프라이즈 모뎀 및 게이트웨이
알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.
호환성 정보
900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.
900HP-S3B 모뎀 또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.
이더넷 TCP / IP 호환성 정보
이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.
RS-232 직렬 호환성 참고 사항
NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
RS-485 직렬 호환성 정보
NCD RS-485 직렬 통신 모듈은 NCD ProXR, ProXR Lite, Fusion 및 Taralist 시리즈 컨트롤러와 호환됩니다. 이 모듈은 NCD 장치와 함께 작동하도록 설계되었지만 NCD 제품군 외부 장치와 함께 사용할 수 있습니다. 이 장치는 투명한 RS-485 to USART 직렬 변환기 역할을합니다. NCD가 아닌 제품은 여러 장치를 지원하기 위해 소프트웨어 네트워킹 프로토콜이 필요합니다.
