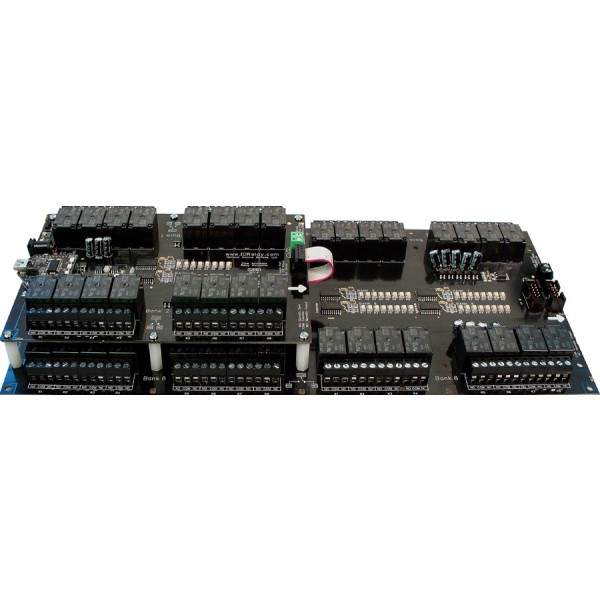

타임 스케줄 제어 릴레이 48 채널 범용 SPDT

이 NCD Taralist 시리즈 48 채널 릴레이 컨트롤러를 통해 사용자는 시간 일정에 따라 최대 48 개의 온보드 릴레이를 제어 할 수 있습니다. Taralist 컨트롤러는 매초 최대 999 개의 이벤트를 평가하여 활성화 또는 비활성화 할 릴레이를 결정합니다. 하루 중 특정 시간에 표지판을 제어하고 보안 조명을 활성화하거나 벨 또는 알람을 제어하여 작업 교대 또는 교실 변경을 나타냅니다. Taralist 컨트롤러에는 배터리 백업 기능이있는 온보드 실시간 시계가있어 시간을 동기화 할 수 있습니다. 이 컨트롤러는 48 개의 범용 릴레이로 구성되어 있으며 5A 또는 10A 스위칭 전류를 선택할 수 있습니다 (구매시 구성됨). 온보드 LED 상태 표시등은 릴레이 켜짐 / 꺼짐 상태를 나타냅니다. USB, RS-232, Bluetooth, WiFi, 이더넷, 산업용 무선 등 선호하는 통신 기술을 사용하여 컴퓨터에서 제어 할 수 있습니다. NCD Taralist 컨트롤러에는 또한 온보드 XR 확장 포트가 포함되어있어 최대 256 개의 릴레이를 제어 할 수 있습니다. 다양한 종류의 스위칭 애플리케이션을 위해 릴레이 유형을 믹스 앤 매치합니다. 컴퓨터에서 Taralist 컨트롤러로 명령을 보내 릴레이 제어 일정을 무시하거나 릴레이 제어를 다시 Taralist 시계로 되돌립니다. 컴퓨터를 사용하여 릴레이를 구성 및 재정의하거나 컴퓨터에서 연결을 끊고 자체적으로 릴레이를 제어하도록합니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다. Base Station 소프트웨어를 사용하면 완전한 포인트 앤 클릭 GUI 인터페이스로 Taralist 컨트롤러를 쉽게 구성 할 수 있습니다. 최대 256 개의 릴레이를 제어 할 수 있습니다. 다양한 종류의 스위칭 애플리케이션을 위해 릴레이 유형을 믹스 앤 매치합니다. 컴퓨터에서 Taralist 컨트롤러로 명령을 보내 릴레이 제어 일정을 무시하거나 릴레이 제어를 다시 Taralist 시계로 되돌립니다. 컴퓨터를 사용하여 릴레이를 구성 및 재정의하거나 컴퓨터에서 연결을 끊고 자체적으로 릴레이를 제어하도록합니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다. Base Station 소프트웨어를 사용하면 완전한 포인트 앤 클릭 GUI 인터페이스로 Taralist 컨트롤러를 쉽게 구성 할 수 있습니다. 최대 256 개의 릴레이를 제어 할 수 있습니다. 다양한 종류의 스위칭 애플리케이션을 위해 릴레이 유형을 믹스 앤 매치합니다. 컴퓨터에서 Taralist 컨트롤러로 명령을 보내 릴레이 제어 일정을 무시하거나 릴레이 제어를 다시 Taralist 시계로 되돌립니다. 컴퓨터를 사용하여 릴레이를 구성 및 재정의하거나 컴퓨터에서 연결을 끊고 자체적으로 릴레이를 제어하도록합니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다. Base Station 소프트웨어를 사용하면 완전한 포인트 앤 클릭 GUI 인터페이스로 Taralist 컨트롤러를 쉽게 구성 할 수 있습니다. 컴퓨터에서 Taralist 컨트롤러로 명령을 보내 릴레이 제어 일정을 무시하거나 릴레이 제어를 다시 Taralist 시계로 되돌립니다. 컴퓨터를 사용하여 릴레이를 구성 및 재정의하거나 컴퓨터에서 연결을 끊고 자체적으로 릴레이를 제어하도록합니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다. Base Station 소프트웨어를 사용하면 완전한 포인트 앤 클릭 GUI 인터페이스로 Taralist 컨트롤러를 쉽게 구성 할 수 있습니다. 컴퓨터에서 Taralist 컨트롤러로 명령을 보내 릴레이 제어 일정을 무시하거나 릴레이 제어를 다시 Taralist 시계로 되돌립니다. 컴퓨터를 사용하여 릴레이를 구성 및 재정의하거나 컴퓨터에서 연결을 끊고 자체적으로 릴레이를 제어하도록합니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다. Base Station 소프트웨어를 사용하면 완전한 포인트 앤 클릭 GUI 인터페이스로 Taralist 컨트롤러를 쉽게 구성 할 수 있습니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다. Base Station 소프트웨어를 사용하면 완전한 포인트 앤 클릭 GUI 인터페이스로 Taralist 컨트롤러를 쉽게 구성 할 수 있습니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다. Base Station 소프트웨어를 사용하면 완전한 포인트 앤 클릭 GUI 인터페이스로 Taralist 컨트롤러를 쉽게 구성 할 수 있습니다.

Taralist 시간 활성화 릴레이 컨트롤러

Taralist 릴레이 컨트롤러를 사용하면 가장 까다로운 자동화 애플리케이션에 시간 활성화 스위칭을 그 어느 때보 다 쉽게 추가 할 수 있습니다. Taralist 컨트롤러에는 배터리 백업 기능이있는 통합 실시간 클록 (RTC)이 포함되어있어 시간 일정에 따라 릴레이를 제어 할 수 있습니다. 컴퓨터를 사용하여 현재 시간을 컴퓨터와 동기화하고, 시간 일정을 설정하고, 일정을 Taralist 컨트롤러에 저장합니다. 일단 저장되면 Taralist는 일상적인 작업을 위해 컴퓨터가 필요하지 않습니다. Taralist는 강력한 릴레이 제어 이벤트 배열로 이벤트 일정에 따라 릴레이를 활성화합니다.

시간 일정 이벤트

Taralist는 최대 999 개의 이벤트를 메모리에 저장합니다. Taralist는 매초마다 999 개의 모든 이벤트를 검사하고 시간 일치를 찾습니다. 시간 일치가 감지되면 릴레이가 켜지거나 꺼집니다. 릴레이는 연도, 월, 요일, 요일,시, 분 및 초를 포함한 많은 시간 기반 기준에 따라 활성화 될 수 있습니다. 수요일에만 릴레이를 활성화하거나 특정 연도에만 또는 둘 다 활성화하십시오! 각 이벤트에 필요한 경기를 결정하는 데 엄청난 유연성이있어 주말이나 특정 공휴일에만 릴레이를 활성화 할 수 있습니다. 일부 고객은 Taralist 컨트롤러를 사용하여 수업 사이에 벨을 활성화하거나 학교 구역의 깜박이는 표지판을 제어합니다.

일광 절약 시간도 지원되며 완전히 사용자 정의 할 수 있습니다. 우리 모두 알고 있듯이 DST 법은 주기적으로 변경되지만 Taralist 시리즈를 사용하면 필요할 때 모든 DST 이벤트의 연도와 날짜를 변경할 수 있습니다 (우리는 미국 DST 날짜를 2030 년까지 프로그래밍했습니다).

기지국 소프트웨어

Taralist 컨트롤러는베이스 스테이션 소프트웨어를 사용하여 구성됩니다. 베이스 스테이션은 이벤트 구성을위한 GUI 인터페이스를 제공합니다. 여러 이벤트 일정을 컴퓨터에 저장하고 필요할 때 Taralist에 업로드 할 수 있습니다. Taralist 컨트롤러는 대부분의 통신 기술을 지원합니다. 문제 해결을 위해 ZUSB USB 인터페이스 모듈을 준비하는 것이 좋지만 Taralist는 Bluetooth, WiFi, 이더넷, RS-232 및 산업용 무선 통신 기술을 통해서도 작동합니다.

클록 정확도 – 조정 가능한 시간 보상

클럭 정확도는 우리에게 가장 중요합니다. 대부분의 시계와 마찬가지로 시간 드리프트는 고려해야 할 현실입니다. Taralist 시계에는 시간을 정확하게 유지하는 데 도움이되는 몇 가지 특별한 기능이 있습니다. 매일 시계를 앞뒤로 (최대 15 초까지) 자동으로 조정할 수있는 시간 보정 기능이 포함되어 있습니다. 예를 들어, Taralist가 매일 시계를 1 초씩 자동으로 앞당기면 더 나은 시간을 유지한다는 것을 알 수 있습니다. 또는 일주일에 1 일 시계에서 5 초를 빼야 할 수도 있습니다. 조정 가능한 시간 보정은 시계를 정확하게 유지하는 데 도움이됩니다 (그러나 항상 시계를 주기적으로 확인하고 컴퓨터와 동기화하는 것이 좋습니다).

컴퓨터 제어

NCD 시간 활성화 릴레이 컨트롤러는 구성한 이벤트를 기반으로 스스로 결정을 내릴 때 몇 가지 놀라운 능력을 가지고 있지만 컴퓨터가 Taralist 컨트롤러에 연결되어있는 한 컴퓨터에서 언제든지 릴레이를 제어 할 수 있습니다. . 시간 일정을 무시하고 컴퓨터에서 수동으로 릴레이를 켜거나 끄는 명령을 보냅니다. 컴퓨터가 릴레이를 제어 할 때 Taralist는 이벤트 일정에서 릴레이를 제어 할 수 없습니다. 버튼을 클릭하기 만하면 시간 일정 제어를 위해 Taralist에 릴레이를 다시 제공 할 수 있습니다.

전력 손실 백업 버퍼

Midnight Backup Buffer는 정전시 어떤 릴레이를 활성화해야하는지 추적하기 위해 개발 한 특수 기능입니다. 매일 밤 자정에 모든 릴레이의 현재 상태가 비 휘발성 메모리에 저장됩니다. 전원이 끊어지면 Taralist는 메모리에서 릴레이 상태를로드합니다. 다음으로 Taralist는 자정부터 현재 시간까지 모든 이벤트를 계산하여 릴레이를 활성화하거나 비활성화해야하는지 여부를 결정합니다. 마지막으로 Taralist는 모든 릴레이를 새로 고치고 정상 작동 준비가됩니다.

릴레이 출력

NCD 시간 활성화 릴레이 컨트롤러는 최대 256 개의 릴레이를 제어 할 수 있습니다. Taralist는 1, 2, 4, 8, 16, 24, 32, 48, 56 또는 64 온보드 릴레이와 함께 사용할 수 있습니다. 필요한 경우 다른 유형의 더 많은 릴레이를 제어하기 위해 XR 확장 릴레이를 XR 확장 포트에 추가 할 수 있습니다.

연락

통신은 Taralist 컨트롤러의 가장 강력한 기능 중 하나입니다. 다양한 기술과 통신 할 수있는 능력으로 인해 가장 강력한 시간 시퀀스 컨트롤러가되었습니다. 각 통신 기술은 다양한 이점을 제공하지만 시간 서버에 동기화하고 시계를 동기화하는 기능이 있고 장치 구성을 위해 USB 및 Bluetooth 연결을 계속 제공하는 기능이 있기 때문에이 장치에 WiFi Bluetooth USB 통신 모듈을 제안합니다. Key Fob 통신 모듈은 릴레이를 수동으로 제어해야하는 경우이 컨트롤러에 유용 할 수도 있습니다.

통신 모듈 옵션

RS-232 직렬 통신 모듈

NCD RS-232 직렬 통신 모듈을 사용하면 세계에서 가장 많은 통신 표준을 쉽게 통합 할 수 있습니다. 표준 직렬 명령을 통해 쉽게 제어 할 수 있도록 데스크탑 PC 및 랩톱에 쉽게 인터페이스합니다. 대부분의 NCD 장치는 일반적으로 115.2K Baud로 기본 설정됩니다. 그러나 구형 저가형 장치는 9600 보드 데이터 속도를 주요 표준으로 구현합니다. 여기에서 RS-232 통신 모듈에 대해 자세히 알아보십시오.

RS-485 직렬 통신 모듈

당사의 RS-485 직렬 통신 모듈을 사용하면 최대 4,000 피트 거리에서 최대 256 개의 NCD 장치를 쉽게 네트워크화 할 수 있습니다. 각 RS-485 노드에는 RS-485 마스터에 대한 3 선 연결을위한 3 개의 나사 단자가 있습니다. 여기에서 RS-485 통신 모듈에 대해 자세히 알아보십시오.

USB 통신 모듈

USB 인터페이스 모듈을 사용하면 USB 포트를 사용하여 장치를 쉽게 제어 할 수 있습니다. 사용 가능한 USB 포트에 연결하기 만하면 표준 직렬 명령을 사용하여 장치 제어를 시작할 수 있습니다. NCD USB 인터페이스 모듈은 업계 최고의 정품 FTDI USB- 직렬 변환기 칩을 갖추고 있습니다.  여기에서 USB 통신 모듈에 대해 자세히 알아보십시오.

이더넷 TCP / IP 통신 모듈

표준 이더넷 TCP / IP 통신을 사용하여 NCD 장치를 제어합니다. 소켓을 열고 TCP / IP 데이터를 송수신하여 장치를 제어하기 만하면됩니다. 이더넷 TCP / IP 통신 모듈은 3 세대 이더넷 대 직렬 통신 모듈을 특징으로합니다. 통합 웹 페이지를 사용하여 설정을 구성하십시오. 이 장치에 특별한 기능을 추가하려면 사용자 지정 웹 페이지를 업로드하십시오. 시작하는 데 도움이되는 몇 가지 샘플 HTML 파일이 포함되어 있습니다.  여기에서 NCD5500 이더넷 통신 모듈에 대해 자세히 알아보십시오.

Key Fob KFX 원격 제어 모듈

KFX Key Fob 원격 제어 모듈은 원격 제어 버튼을 누르거나 놓을 때 직렬 데이터를 생성합니다. 원격 제어 버튼은 ProXR 호환 릴레이 컨트롤러와 페어링 된 경우 릴레이 활성화 및 비활성화 명령을 보내는 데 사용할 수 있습니다. KFX 모듈은 호환되는 인터페이스 모듈 커넥터가있는 거의 모든 NCD 장치에 직렬 명령을 보내는 데 사용할 수도 있습니다. 직렬 통신을 구성하려면 USB 구성 어댑터가 필요합니다.  여기에서 KFX 모듈에 대해 자세히 알아보십시오.

대형 건반 리모컨은 가시선에서 최대 700 피트 떨어진 곳에서 원격 작동을 제공합니다. 최대 200 피트 범위의 가시 선과 함께 1 ~ 5 개의 버튼을 제공하는 소형 열쇠 고리를 사용할 수 있습니다. 최대 40 개의 열쇠 고리를 단일 KFX 모듈에 안전하게 페어링 할 수 있으며 각 원격 트리거는 동일한 기능을 수행합니다. 각 리모컨에 대해 자세히 알아 보려면 열쇠 고리를 클릭 하거나 모든 KFX 관련 액세서리를 보려면 여기를 클릭하십시오.

모든 링크가 새 창에서 열립니다.

MQTT를 지원하는 WiFi Bluetooth USB 3 in 1 모듈

표준 WiFi TCP / IP 통신을 사용하여 NCD 장치를 제어하거나 무선 가상 COM 포트를 사용하는 간단한 무선 컴퓨터 대 장치 인터페이스에 통합 Bluetooth를 사용합니다. 쉬운 연결을 위해 가상 COM 포트를 제어하려면 USB 포트를 사용하십시오. 이것은 모든 구성 설정에 대해 통합 된 웹 페이지 사용자 인터페이스를 사용하여 쉬운 설정으로 다양한 솔루션을 시도 할 수있는 저렴한 솔루션입니다. 인터넷을 통한 원격 작업을 위해 WiFi를 통해 MQTT 서버에 연결합니다.  여기에서 WiFi TCP / IP 통신 모듈에 대해 자세히 알아보십시오.

블루투스

Bluetooth SPP 프로필을 사용하여이 장치는 가상 COM 포트로 표시되는 Bluetooth를 사용하여 PC에 연결됩니다. 최대 200 피트 떨어진 곳에서이 장치와 통신하십시오!

와이파이

통합 웹 페이지를 사용하여 필수 설정을 구성하고 TCP 통신을 사용하여 단순 바이트 패킷을 사용하여 장치와 통신합니다. 통합 릴레이 제어 웹 페이지는 일부 NCD 릴레이 컨트롤러에 사용할 수 있습니다.

USB

이 장치는 USB 인터페이스를 사용하여 PC, MAC 또는 Linux 시스템에 연결하고 가상 COM 포트 드라이버를 설치합니다.

MQTT 및 Amazon AWS 연결

Amazon AWS를 포함한 MQTT 서버에 직접 연결하고 전 세계 어디에서나이 디바이스와 통신합니다. 연결된 장치를 제어하려면 제어 바이트가 포함 된 주제를 구독하십시오. 연결된 장치의 응답 바이트가 클라우드에 게시됩니다.

TCP 통신 및 UDP

이 통신 모듈은 UDP 브로드 캐스트를 전송하여 네트워크에서 WiFi 모듈의 IP 주소를 찾는 데 도움을줍니다. 발견되면 포트 2101을 열고 데이터 바이트를 송수신하여 연결된 장치를 제어하고 WiFi 네트워크를 통해 응답을 읽습니다.

장거리 무선 산업용 메쉬

장거리 무선 메시 네트워킹은 모든 무선 통신 기술 중 가장 선호하는 기술입니다. 이것은 NCD가 안전한 900MHz에서 작동하는 공장에서 권장하는 유일한 통신 기술입니다. 메시 기술은 한 위치에서 다른 위치로 데이터를 도약하여 의도 한 대상에 도달하므로 사용자는 무선 모듈이 서로 도약 범위 내에 있는지 확인하는 것 외에 다른 작업을 수행 할 필요가 없습니다. 우리는 Digi 900HP-S3B 모듈을 많은 제품에 사용합니다. 이는 업계 최고의 제품이기 때문입니다. 모듈 사이의 거리가 2 마일이고 홉이 최대 8 개이므로이 기술을 사용하여 16 마일의 무선 영역을 커버 할 수 있습니다. 고 이득 안테나를 사용하는이 모듈은 최대 28 마일 떨어진 원격 모듈과 통신 할 수 있습니다. 데이터 호핑은 라이브 장치간에 만 작동합니다. 데이터는 수면 센서 사이를 이동하지 않습니다. 데이터는 센서에서 게이트웨이 및 모뎀으로 이동합니다. 데이터는 또한 게이트웨이와 모뎀 사이에서 도약합니다.  여기에서 장거리 무선 모듈에 대해 자세히 알아보십시오.
