리액터 센서 제어 릴레이 1 채널 솔리드 스테이트 + 8 채널 8 비트 ADC 요약정보 및 구매

MODEL : 리액터 센서 제어 릴레이 1 채널 솔리드 스테이트 + 8 채널 8 비트 ADC

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 리액터 센서 제어 릴레이 1 채널 솔리드 스테이트 + 8 채널 8 비트 ADC
    +0원

상품 이미지 전체보기

제품 정보

기능 개요
  • 1 온보드 센서 제어 솔리드 스테이트 릴레이
  • 독립 실행 형 작동, 초기 설정을 위해 PC 만 필요
  • 사용자 구성에 따라 8 개의 아날로그 입력 트리거 릴레이
  • 8 개의 백그라운드 타이머가 시간 제한 릴레이 스위칭 기능 제공
  • 4 개의 회전 카운터는 계수 값에 따라 릴레이를 트리거합니다.
  • 컴퓨터를 사용하여 원자로 논리 제어
  • CPU 상태 LED에 명령 처리 활동 표시
  • 장거리 원격 작동을위한 선택적 키 포브
  • 다음과 함께 사용하기위한 모듈 식 통신 인터페이스 :
    • USB, Bluetooth, WiFi, RS-232, Key Fob 또는 이더넷

 비디오 플레이어
00:00
00:33

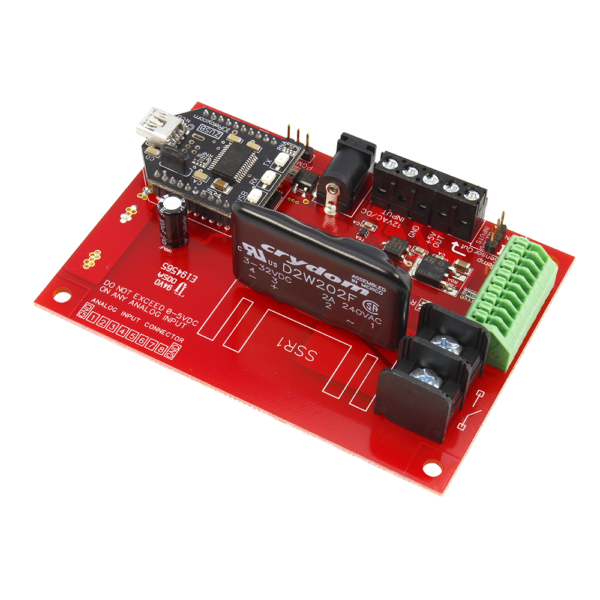

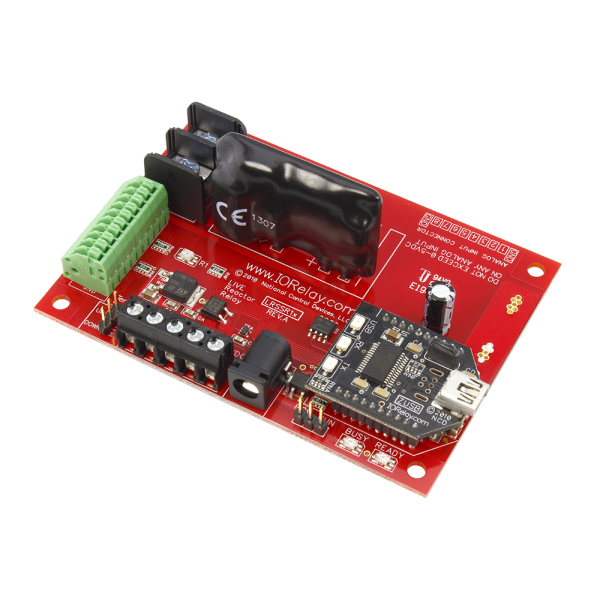

1 채널 센서 제어 솔리드 스테이트 릴레이

이 1 채널 리액터 솔리드 스테이트 릴레이 컨트롤러를 사용하면 센서가 유도 성 간섭없이 가장 까다로운 부하를 직접 제어 할 수 있습니다. 사전 설정된 시간 동안 릴레이를 활성화하려면 외부 센서를 사용하십시오. 컴퓨터를 사용하여 Reactor를 구성하십시오. 일단 구성되면 Reactor는 애플리케이션 요구 사항에 따라 독립 실행 형으로 작동하거나 PC와 함께 작동합니다. Reactor는 많은 인기있는 통신 기술과 호환되므로 향후 요구 사항이 변경 될 경우 업그레이드 경로를 제공합니다. 솔리드 스테이트 릴레이는 장기적인 신뢰성, 조용한 작동 또는 높은 유도 내성이 필요한 사용자에게 이상적입니다. 모터, 밸브, 펌프, 솔레노이드 및 대형 변압기 (형광 조명 포함)와 같은 유도 성 부하는 무 접점 릴레이를 사용하여 이점을 얻습니다. 유도 성 부하가 릴레이 컨트롤러의 로직을 방해 할 가능성을 줄입니다. 구매시 다양한 솔리드 스테이트 릴레이 유형 중에서 선택하십시오 (전체 요약 및 데이터 시트는 리소스 탭> 필수> 솔리드 스테이트 릴레이 유형 참조).

원자로 릴레이 제어

센서 제어 릴레이는 프로그래밍없이 자동화를 확장합니다!

컴퓨터가없는 지능형 스위칭은 Reactor 시리즈 릴레이 컨트롤러의 기초입니다. Reactor는 실제 세계와 전자 세계를 연결하여 간단한 자동화 작업을 위해 실제 장치를 쉽게 구성하고 제어 할 수 있습니다.

원자로 자동화 애플리케이션

반응기는 외부가 어두워지면 빛을 활성화 할 수 있습니다. 원자로는 너무 오래 열려있는 문을 닫을 수 있습니다. 반응기는 온도를 유지하기 위해 히터를 작동시킬 수 있습니다. 리액터는 움직임이 감지되면 10 분 동안 불을 켤 수 있습니다. 반응기는 토양 수분이 너무 건조 해지면 작물에 물을 줄 수 있습니다.

한 번 구성하고 영원히 자동화하십시오!

Reactor 컨트롤러는 무료베이스 스테이션 소프트웨어를 사용하여 구성됩니다. 간단한 GUI 인터페이스를 사용하면 포인트 앤 클릭 인터페이스로 간단한 자동화 작업을 쉽게 구성 할 수 있습니다. 사용자 정의 한계 내에서 릴레이를 활성화하기위한 매개 변수를 설정합니다. 몇 번의 클릭만으로 타이머, 카운터 및 릴레이 시퀀스를 트리거합니다.

일단 구성되면 Reactor CPU는 8 개의 아날로그 입력을 사용하여 외부 센서를 지속적으로 모니터링합니다. 센서가 사전 설정된 한계에 도달하면 구성에 따라 릴레이가 활성화됩니다. Reactor는 일반적으로 온도 조절기, 프로그래밍 가능한 타이머가있는 모션 활성화 조명 컨트롤러, 자동 차고 도어 클로저 등으로 사용됩니다.

Reactor 시리즈를 사용할 자격이있는 사람은 누구입니까?

일부 컴퓨터 기술이 필요합니다. Reactor 시리즈 컨트롤러는 프로그래밍이 필요하지 않으며 무료베이스 스테이션 소프트웨어로 장치를 구성하기 만하면됩니다. 프로그래밍이 필요하지 않고 기본적인 컴퓨터 기술로 간단한 기능을 쉽게 수행 할 수 있지만 실험을 통해 복잡한 이벤트가 가능할 수 있습니다.

센서

Reactor 시리즈 컨트롤러에는 스위치, 저항 변화 또는 0 ~ 5VDC의 전압을 읽을 수있는 8 개의 아날로그 입력이 포함됩니다. 더 높거나 낮은 전압은 Reactor 컨트롤러를 손상 시키므로 Reactor 입력의 전압 제한을 초과하지 않도록주의해야합니다. 온도 센서, 광 센서, 전류 센서 및 자기 근접 센서를 포함하여 시작하는 데 도움이되는 다양한 센서를 제공합니다. 원하는 제품을 제공하지 않는 경우 자체 센서를 Reactor에 연결할 수 있습니다. Reactor 구성은 센서가 릴레이에 미치는 영향을 제어합니다.

실험을 통한 복잡한 자동화

Reactor로 실험하는 것을 두려워하지 마십시오. Reactor 설정을 실험하여 복잡한 자동화를 달성 할 수 있습니다. 물론 Reactor는 릴레이를 트리거 할 수 있지만 Reactor도 이벤트를 트리거 할 수 있다는 것을 알고 계셨습니까? 릴레이는 이벤트와 연결되어 모든 종류의 복잡한 타이밍 및 카운팅 설정으로 플레이 할 수 있습니다. 이벤트는 Reactor에서 사용할 수있는 기능 팔레트를 크게 확장합니다.

컴퓨터 제어 릴레이

Reactor 컨트롤러에 원격으로 액세스해야하는 소프트웨어 개발자는 집에있을 것입니다. Reactor는 매우 강력한 컴퓨터 기반 명령 세트를 지원하므로 컴퓨터가 릴레이를 작동하고 센서 입력을 읽을 수 있습니다. 컴퓨터는 Reactor 결정 로직을 무시하고 이벤트를 트리거하며 릴레이 제어를 Reactor Logic으로 되돌릴 수 있습니다. 구성 설정은 다른 Reactor 컨트롤러에로드 할 수있는 파일에 저장됩니다.

이동식 통신 모듈

일단 구성되면 Reactor 컨트롤러는 컴퓨터없이 자체적으로 작동합니다. Reactor는 설정을 잃지 않습니다. 실제로 통신 모듈은 Reactor 컨트롤러에서 제거하고 다른 Reactor 컨트롤러를 구성하는 데 사용할 수 있습니다. 이는 비용을 낮추는 데 도움이됩니다. Reactor에 설치된 통신 모듈을 그대로두면 컴퓨터가 입력을 모니터링하고 릴레이를 제어 할 수 있습니다.

통신 모듈 옵션

Reactor는 USB, RS-232, Bluetooth, 이더넷 및 산업용 무선을 포함한 많은 통신 기술을 지원합니다. Reactor는 자동화에 중점을두고 구성한 후 통신 모듈없이 자주 사용되므로 USB 옵션을 권장합니다. 그럼에도 불구하고베이스 스테이션 소프트웨어가 모두 지원하므로 귀하의 필요에 가장 적합한 기술을 자유롭게 선택하십시오. KFX Key Fob 옵션을 선택할 때 추가 액세서리가 필요합니다. Key Fob 모듈도 구성해야하며 리모컨을 포함하지 않기 때문입니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

LRSSR1x_D2W202F_802154 LRSSR1x_CX240D5_802154 LRSSR1x_CX240D5R_802154 LRSSR1x_PF240D25R_802154 LRSSR1x_PF480D25_802154 LRSSR1x_MPDCD3_802154 LRSSR1x_CMX60D20_802154 LRSSR1x_CMX60D10_802154 LRSSR1x_D2W202F_BLUETOOTH LRSSR1x_CX240D5_BLUETOOTH LRSSR1x_CX240D5R_BLUETOOTH LRSSR1x_PF240D25R_BLUETOOTH LRSSR1x_PF480D25_BLUETOOTH LRSSR1x_MPDCD3_BLUETOOTH LRSSR1x_CMX60D20_BLUETOOTH LRSSR1x_CMX60D10_BLUETOOTH LRSSR1x_D2W202F_ZBT LRSSR1x_CX240D5_ZBT LRSSR1x_CX240D5R_ZBT LRSSR1x_PF240D25R_ZBT LRSSR1x_PF480D25_ZBT LRSSR1x_MPDCD3_ZBT LRSSR1x_CMX60D20_ZBT LRSSR1x_CMX60D10_ZBT LRSSR1x_D2W202F_ETHERNET LRSSR1x_CX240D5_ETHERNET LRSSR1x_CX240D5R_ETHERNET LRSSR1x_PF240D25R_ETHERNET LRSSR1x_PF480D25_ETHERNET LRSSR1x_MPDCD3_ETHERNET LRSSR1x_CMX60D20_ETHERNET LRSSR1x_CMX60D10_ETHERNET LRSSR1x_D2W202F_ZETH LRSSR1x_CX240D5_ZETH-ME-ME-ME LRSSR1x_CX240D5R_ZETHLRSSR1x_PF240D25R_ZETH LRSSR1x_PF480D25_ZETH-ME-ME-ME LRSSR1x_MPDCD3_ZETH LRSSR1x_CMX60D20_ZETH LRSSR1x_CMX60D10_ZETH-ME-ME LRSSR1x_D2W202F_KFX LRSSR1x_CX240D5_KFX LRSSR1x_CX240D5R_KFX LRSSR1x_PF240D25R_KFX LRSSR1x_PF480D25_KFX LRSSR1x_MPDCD3_KFX LRSSR1x_CMX60D20_KFX LRSSR1x_CMX60D10_KFX LRSSR1x_D2W202F_KEYFOB LRSSR1x_CX240D5_KEYFOB LRSSR1x_CX240D5R_KEYFOB LRSSR1x_PF240D25R_KEYFOB LRSSR1x_PF480D25_KEYFOB LRSSR1x_MPDCD3_KEYFOB LRSSR1x_CMX60D20_KEYFOB LRSSR1x_CMX60D10_KEYFOB LRSSR1x_D2W202F_SERIAL LRSSR1x_CX240D5_SERIAL LRSSR1x_CX240D5R_SERIAL LRSSR1x_PF240D25R_SERIAL LRSSR1x_PF480D25_SERIAL LRSSR1x_MPDCD3_SERIAL LRSSR1x_CMX60D20_SERIAL LRSSR1x_CMX60D10_SERIAL LRSSR1x_D2W202F_ZRS LRSSR1x_CX240D5_ZRS LRSSR1x_CX240D5R_ZRS LRSSR1x_PF240D25R_ZRS LRSSR1x_PF480D25_ZRS LRSSR1x_MPDCD3_ZRS LRSSR1x_CMX60D20_ZRS LRSSR1x_CMX60D10_ZRS LRSSR1x_D2W202F_ZUSBLRSSR1x_CX240D5_ZUSB LRSSR1x_CX240D5R_ZUSB LRSSR1x_PF240D25R_ZUSB LRSSR1x_PF480D25_ZUSB LRSSR1x_MPDCD3_ZUSB LRSSR1x_CMX60D20_ZUSB LRSSR1x_CMX60D10_ZUSB LRSSR1x_D2W202F_USB LRSSR1x_CX240D5_USB LRSSR1x_CX240D5R_USB LRSSR1x_PF240D25R_USB LRSSR1x_PF480D25_USB LRSSR1x_MPDCD3_USB LRSSR1x_CMX60D20_USB LRSSR1x_CMX60D10_USB LRSSR1x_D2W202F_WIFI LRSSR1x_CX240D5_WIFI LRSSR1x_CX240D5R_WIFI LRSSR1x_PF240D25R_WIFI LRSSR1x_PF480D25_WIFI LRSSR1x_MPDCD3_WIFI LRSSR1x_CMX60D20_WIFI LRSSR1x_CMX60D10_WIFILRSSR1x_CX240D5R_WIFI LRSSR1x_PF240D25R_WIFI LRSSR1x_PF480D25_WIFI LRSSR1x_MPDCD3_WIFI LRSSR1x_CMX60D20_WIFI LRSSR1x_CMX60D10_WIFILRSSR1x_CX240D5R_WIFI LRSSR1x_PF240D25R_WIFI LRSSR1x_PF480D25_WIFI LRSSR1x_MPDCD3_WIFI LRSSR1x_CMX60D20_WIFI LRSSR1x_CMX60D10_WIFI
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


솔리드 스테이트 릴레이 옵션

솔리드 스테이트 릴레이는 농업용 스위칭 애플리케이션 또는 원격 스위칭에 이상적입니다. SSR은 펌프, 밸브, 솔레노이드, 조명 및 기타 고 신뢰성 애플리케이션을 제어하기 위해 자주 선택됩니다. NCD 솔리드 스테이트 릴레이 컨트롤러  에는 솔리드 스테이트 릴레이가 포함되어 있지 않지만 제품을 사용자 정의 할 때 필요한 솔리드 스테이트 릴레이 유형을 선택할 수있는 옵션이 있습니다. 이 컨트롤러는 특정 Crydom 솔리드 스테이트 릴레이에 맞게 특별히 설계되었지만 다른 회사에서 만든 다른 솔리드 스테이트 릴레이와 호환 될 수도 있습니다. 솔리드 스테이트 릴레이 옵션 검토

· 제품 사양

배선도

pub?w=1459&h=1417&1624485298

pub?w=1456&h=578&1624485298



본질적인

연락

튜토리얼

NCD베이스 스테이션 다운로드

USB 소개

USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.

Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈

FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 ​​Digi XBee ® 풋 프린트와 유사합니다.  https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/ 에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.

USB 설정

NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를  참조하십시오. 이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다. 이 비디오를 만든 이후로 controlanything.com에서.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

유선 통신

우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 안에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 갖추고 있습니다.

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.



아날로그 입력 : 0 ~ 5V 전용

아날로그 입력은 0 ~ 5VDC의 전압 만 받아 들일 수 있습니다  . 더 높은 전압과 음의 전압은 Reactor 컨트롤러를 손상시킵니다. 사용자는 전원이 꺼 졌을 때 Reactor 컨트롤러의 아날로그 입력에 절대로 전압을 적용하지 않아야합니다.

호환 가능한 센서

Reactor 컨트롤러와 호환되는 모든 센서를 보려면 여기 를 클릭하십시오  (링크는 새 창에서 열림).

ZUSB 통신 모듈 권장

모든 고객은 적어도 하나의 USB 통신 모듈을 구매하는 것이 좋습니다 (주문 과정에서 ZUSB 선택). 이 통신 모듈은 실수로 통신이 끊어진 경우 컨트롤러를 복구하거나 컨트롤러를 재구성하는 데 사용할 수 있습니다. NCD 기술 지원은 문제 해결 목적으로 사용할 수있는 USB 통신 모듈이없는 고객을 지원하지 못할 수 있습니다.

이더넷 TCP / IP 호환성 정보

이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.

RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.

솔리드 스테이트 릴레이 선택

SSR은 기계식 스위치처럼 정확히 작동하지 않으므로 각 솔리드 스테이트 릴레이의 데이터 시트를주의 깊게 검토하십시오. SSR에는 종종 최소 부하 요구 사항이 있으며 일부는 특정 애플리케이션을위한 외부 스 너버 회로가 필요합니다. SSR은 일반적으로 기계식 스위치와 같은 방식으로 전압계에서 작동하지 않습니다. SSR은 보편적으로 상호 교환 할 수 없으므로 AC 또는 DC 애플리케이션에도 선택해야합니다. 일부 SSR은 강제 공기 냉각이 필요하며 적절히 환기하지 않으면 손상 될 수 있습니다. SSR 선택에 대해 확실하지 않은 경우 Crydom.com의 전문가에게 문의하십시오.
