솔더 온 연결로 릴레이 제어

이 Solder-to Board는
터미널 블록을 대체하는 저비용, 공간 절약형 대안
입니다. 쉬운 RS232 연결에 사용 가능한 빠른 시작 키트 까다로운 애플리케이션을 위한
고 신뢰성 릴레이 보드

RS-232 직렬 릴레이 컨트롤러

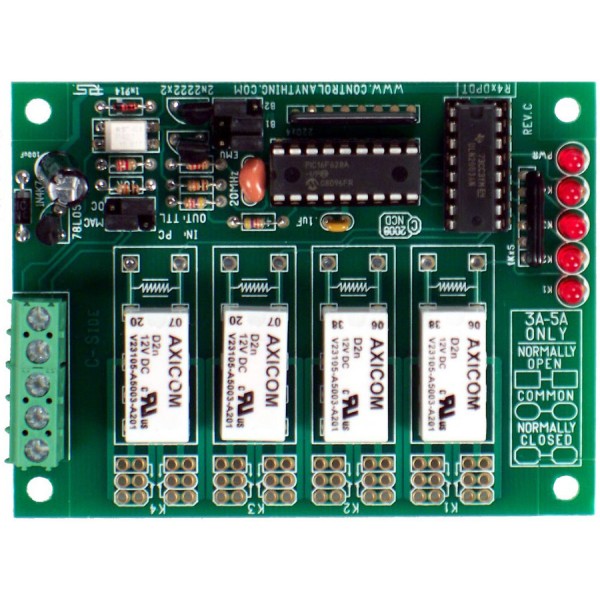

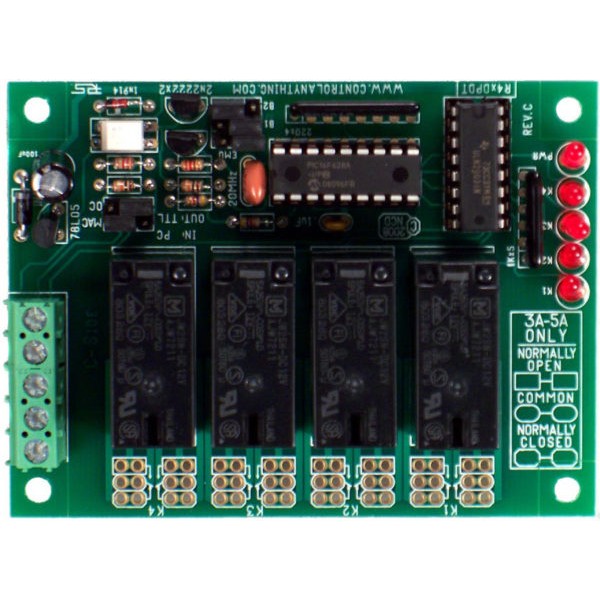

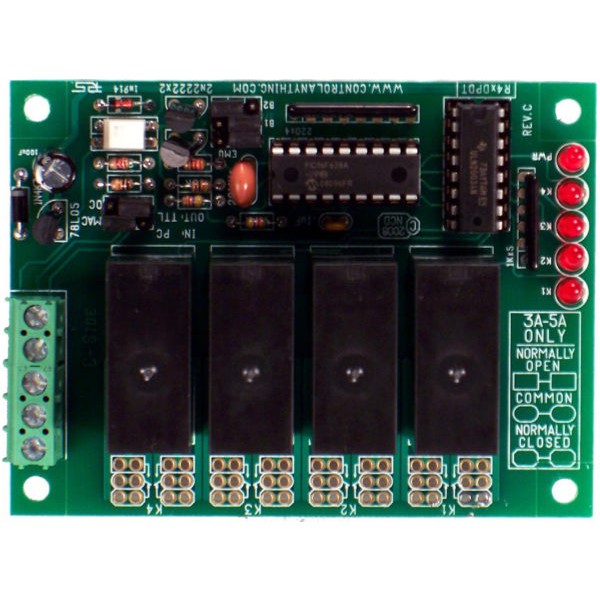

이 릴레이 컨트롤러는 통신, 네트워킹, 비디오, 라인 레벨 오디오 등과 같은 저 전류, 저 신호 스위칭 애플리케이션을 사용하는 사용자를 위해 개발되었습니다. 이 계전기는 "Solder To"컨트롤러입니다. 즉, 계전기에 대한 연결이 기판에 직접 납땜되어 터미널 블록에 대한 저렴한 공간 절약형 대안을 제공합니다. 이 장치는 DPDT 릴레이를 사용합니다. 단일 DPDT 릴레이는 2 개의 SPDT 스위치로 구성됩니다. 따라서 각 릴레이는 동시에 활성화되는 두 개의 스위치로 작동합니다. 이를 통해 두 개의 독립적 인 신호를 한 번에 전환 할 수 있습니다. 실제로 단일 DPDT 릴레이에는 두 개의 독립적 인 스위치가 있습니다.

기능에는 클릭없는 시작, LED 상태 표시 등 및 E3C 준수가 포함됩니다. 릴레이는 9600 보드로 제어 할 수 있으며 보드는 RS-232 데이터를 전달할 수있는 모든 컴퓨터 또는 마이크로 컨트롤러와 호환됩니다. 단순한 디자인조차도 고품질의 드라이버 단계가 필요하며 이것이 바로이 릴레이 컨트롤러에 적용한 것입니다. 빠르게 반응하는 플라이 백 다이오드는 드라이버 회로에서 위험한 전압을 분로하는 데 도움이됩니다. 이 릴레이 컨트롤러를 제어하려면 보드와 컴퓨터 또는 마이크로 컨트롤러 사이에 데이터와 접지선을 연결하기 만하면됩니다. + 12V DC를 보드에 제공하고 ASCII 문자 코드를 보내 릴레이를 제어합니다. 이 릴레이 컨트롤러는 완전한 E3C 규격이므로 최대 256 개의 NCD 장치가 단일 RS-232 직렬 포트를 공유 할 수 있습니다. 어떤 조합 으로든 최대 256 개의 장치를 믹스 앤 매치합니다. 각 장치에 개별적으로 또는 모든 장치에 한 번에 말하십시오. USB to Serial 어댑터를 사용하여이 보드를 컴퓨터의 USB 포트에 연결합니다. USB- 직렬 어댑터는 빠른 시작 키트와 함께 사용되며 결제시 사용할 수 있습니다.

NCD 구성 요소 라이브러리

Pro Series 컨트롤러 용으로 완벽하게 작동하는 프로그램이 NCD 컴포넌트 라이브러리에 포함되어 있습니다. NCD Component Library를 사용하여 프로그래밍을 "시작"했습니다. 이 샘플은 완전히 작동하는 샘플이기 때문에 시작했다고 말하지만 소스 코드도 포함되어 있으므로 정확한 필요에 맞게 사용자 지정할 수 있습니다. NCD Component Library는 NCD 제품 라인에 대한 통신을 크게 단순화하는 Visual Studio 2005/2008 용 플러그인입니다. 샘플은 Visual Studio에서 실행하고 필요에 따라 완전히 사용자 지정할 수 있습니다. 릴레이 제어, 읽기 상태 및 타이밍 기능을 포함한 4 가지 Pro Series 샘플을 사용할 수 있으며 각 샘플의 스크린 샷을 보려면 NCD 구성 요소 라이브러리 페이지를 방문하십시오.  . 무료 NCD 구성 요소 라이브러리를 다운로드하여 시작하면 그 어느 때보 다 빠르게 NCD 장치와 통신 할 수 있습니다!

위의 샘플은 최대 8 개의 릴레이에 대한 제어 및 상태 읽기를 보여줍니다. 4 및 8 채널 SPDT 및 DPDT 버전을 포함한 모든 Pro (ProXR 아님) 시리즈 릴레이 컨트롤러와 호환됩니다.

위의 스크린 샷은 NCD Component Library와 함께 사용할 수있는 4 개의 완전 기능을 갖춘 Pro Series 샘플 중 하나를 보여줍니다. NCD 구성 요소 라이브러리 페이지 에서 모든 예제를 확인하십시오  .
