융합 확장 성

Fusion Controller는 확장 방법을 알고 있습니다. 아날로그-디지털 변환기, 접점 폐쇄 감지기, I²C 장치 및 다양한 센서를 쉽게 추가하여 애플리케이션 목표를 충족합니다. FXR 확장 포트를 사용하면 확장 보드를 추가하고 최대 256 개의 릴레이를 제어 할 수도 있습니다.

Fusion 시리즈 릴레이 컨트롤러는 애플리케이션에 연결하는 방법을 알고 있습니다. 간단한 포인트 앤 클릭 구성으로 단 몇 분 만에 다양한 센서를 읽을 수 있습니다. Fusion은 백그라운드에서 센서를 자동으로 모니터링하고 센서가 트립되거나 허용 범위를 벗어나는 경우 릴레이 제어 결정을 내립니다.

Fusion Series 컨트롤러에는 16 개의 프로그래밍 가능한 I / O 라인이 있으며 접점 폐쇄 입력, 디지털 입력, 디지털 출력, 8/10 비트 아날로그-디지털 변환 또는 I2C 확장에 사용할 수 있습니다. 대부분의 경우 이러한 기능은 응용 프로그램에 따라 혼합 및 일치 될 수 있습니다.

FXR 확장 포트

FXR 릴레이 확장 컨트롤러는 기존 NCD Fusion 시리즈 컨트롤러에 다양한 릴레이 스위칭 기능을 추가합니다.

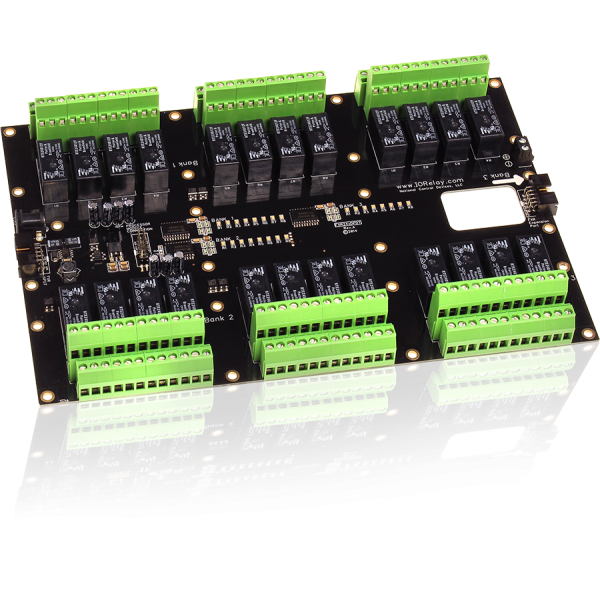

FXR 확장 포트는 외부 릴레이 뱅크를 Fusion Controller에 추가하는 데 사용됩니다. 새로운 장치를 계속 개발함에 따라 모듈 식 아키텍처가 구현되어 최대한의 사용자 유연성을 제공합니다.

FXR 확장 뱅크 제어

FXR 확장 보드에는 온보드 두뇌가 없습니다. 그들은 전적으로 "마스터"Fusion 장치의 두뇌에 의존합니다. FXR 확장 모듈에는 많은 가능성이 있습니다.

• Fusion 시리즈 컨트롤러에 최대 256 개의 릴레이 추가
• 애플리케이션 요구 사항에 맞게 릴레이 유형을 혼합 및 일치
• 기계식 및 솔리드 스테이트 릴레이 유형 중에서 선택
• 신호 스위칭 애플리케이션을위한 DPDT 릴레이 선택
• 기지국을 사용하여 자동 제어를 위해 모든 256 개의 릴레이 자동화

FXR 확장 보드를 함께 연결

FXR 확장 컨트롤러는 FXR 입력 및 FXR 출력 커넥터로 구성됩니다. Fusion Controller의 FXR 출력을 릴레이 확장 보드에있는 FXR 입력에 연결하기 만하면됩니다. 더 많은 릴레이를 연결하는 것은 쉽습니다. Fusion 확장 보드의 FXR 출력을 다음 릴레이 확장의 FXR 입력에 연결하기 만하면됩니다. 애플리케이션에 따라 다양한 릴레이 유형을 믹스 앤 매치합니다.

확장 보드에는 항상 6 ″ 확장 케이블이 포함됩니다. 필요한 경우 더 긴 케이블을 제공 할 수 있지만 케이블을 최대한 짧게 유지하는 것이 중요합니다. 모든 사용자가 설치, 전기 간섭의 양 및 전체 케이블 길이에 따라 다르기 때문에 총 256 개의 릴레이까지 확장 할 수있는 것은 아닙니다. 최상의 호환성을 위해 Fusion 컨트롤러의 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.
