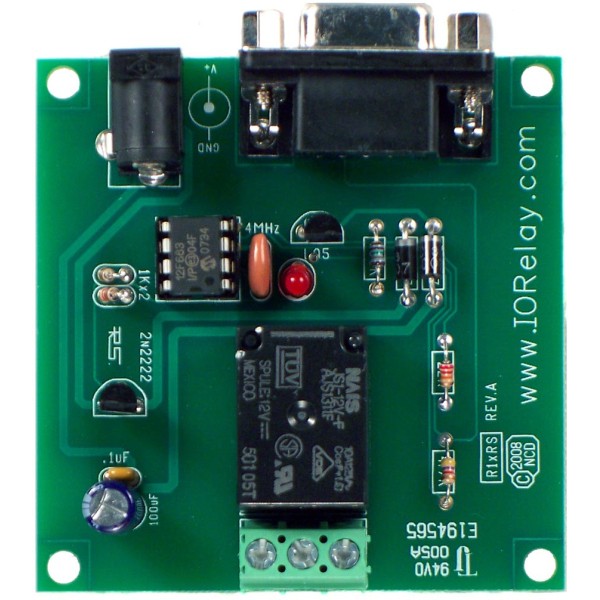

직렬 인터페이스가있는 RS-232 1 채널 SPDT 릴레이 컨트롤러 > 릴레이 컨트롤러 & I/O
.jpg)
[1](3).jpg)
상품 이미지 전체보기
제품 정보
기능 개요
- 9600 Baud 작동
- 릴레이 상태 LED
- 빠른 연결 터미널 블록
- TTL RS-232 입력
- + 12V 작동, 2-Wire RS-232
- 5A 또는 10A 릴레이 선택
- 과잉 트랜지스터 드라이버
- No-Click 파워 업
- 양방향 통신 가능
RS-232 직렬 릴레이 컨트롤러
당사의 RS-232 릴레이 보드는 컴퓨터 제어 스위칭 요구를위한 저렴한 솔루션을 제공합니다. 이것은 온보드 릴레이의 온 / 오프 제어를 간단하게 허용하는 노 프릴 디자인입니다. 간단한 직렬 명령을 사용하여 릴레이 상태를 읽습니다. + 12V DC를 보드에 제공하고 ASCII 문자 코드를 보내 릴레이를 제어합니다. 단순한 디자인조차도 고품질 드라이버 단계가 필요하며 이것이 바로 직렬 릴레이 컨트롤러에 적용한 것입니다. 빠르게 반응하는 플라이 백 다이오드는 드라이버 회로에서 위험한 전압을 분로하는 데 도움이됩니다. 기능에는 클릭없는 시작, LED 상태 표시 등, RS-232 인터페이스 및 전원 커넥터가 포함됩니다. 릴레이는 9600 보드로 제어 할 수 있으며이 컨트롤러는 RS-232 데이터를 전달할 수있는 모든 컴퓨터 또는 마이크로 컨트롤러와 호환됩니다.
관련 부품 번호
이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.
릴레이 옵션

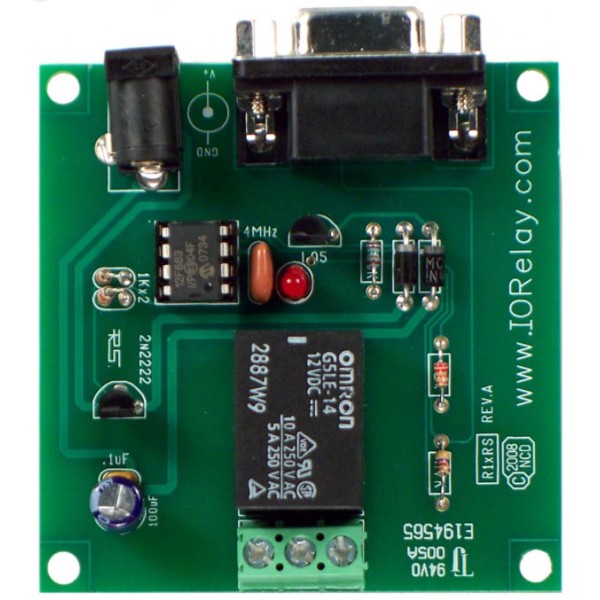

10Amp SPDT 신호 릴레이 옵션
이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 10-Amp 릴레이는 SPDT 유형으로 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토
5Amp SPDT 신호 릴레이 옵션
이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토
· 제품 사양
기계 도면
배선도
본질적인
선적 서류 비치
튜토리얼
문서 다운로드
NCD베이스 스테이션 다운로드
릴레이 제어 소개
이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.
유도 억제
인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제로 인해 릴레이 제어 애플리케이션이 간헐적으로 불안정해질 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.
RS-232 직렬 호환성 참고 사항
NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
