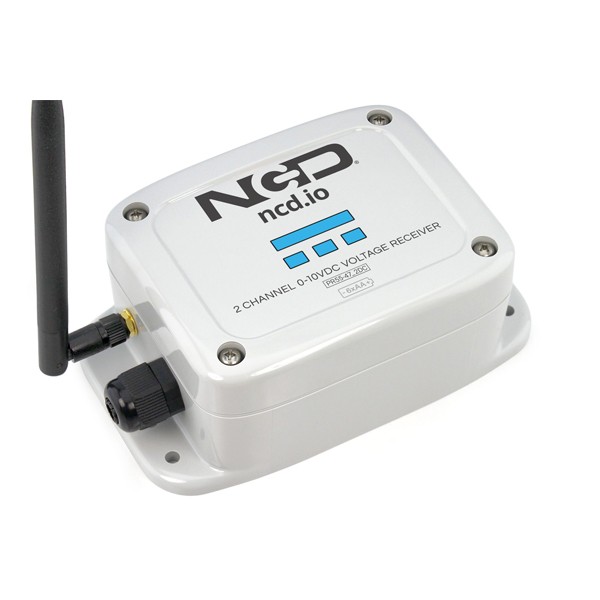

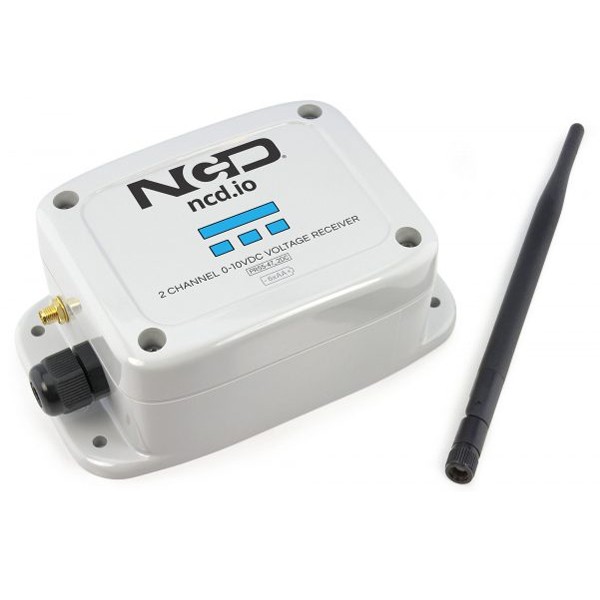

2채널 산업용 IoT 장거리 무선 0-10VDC 리시버 요약정보 및 구매

MODEL : PR55-47_2DC

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 2채널 산업용 IoT 장거리 무선 0-10VDC 리시버
    +0원

제품 정보


2채널 산업용 IoT 장거리 무선 0-10VDC 리시버


기능 개요

  • > 산업용 2채널 0-10V DC 전압 수신기

    > 15비트 분해능의 입력 범위 0-10VDC

    > 외부 Analog Devices에 전원을 공급하기 위한 온보드 16V 공급

    > 전압 출력 장치를 무선 노드로 변환

    > Raspberry Pi, Microsoft® Azure®, Arduino 등에 대한 인터페이스

    > Visual Studio LabVIEW®용 예제 소프트웨어

    > DigiMesh를 사용한 무선 메시 네트워킹

    > 손쉬운 소프트웨어 통합을 위한 개방형 통신 프로토콜

    > 손실된 통신 패킷의 유효성 검사 및 재시도






2채널 산업용 IoT 장거리 무선 0-10VDC 리시버


무선 메시 네트워킹 아키텍처를 사용하여 긴 통신 범위를 자랑하는 NCD의 장거리 2채널 산업용 IoT 무선 0-10V 리시버를 소개합니다. 사용자가 정의한 간격으로 0-10V 아날로그 입력을 샘플링하고 그 결과를 원격 모뎀 및 게이트웨이로 전송하는 고해상도 2채널 16비트 ADC를 사용합니다. 이 장치는 전력 소비를 최소화하기 위해 초저전력 절전 모드로 들어갑니다.


2채널 산업용 IoT 무선 0-10V 수신기에는 16V 벅 부스트 전원 공급 장치가 내장되어 있어 외부 전원 공급 장치가 필요하지 않습니다. 이 전원 공급 장치는 외부 0-10V 센서에 전원을 공급하는 데 사용됩니다. 이 장치는 0-10V 센서/장치와 함께 무선 노드에 사용할 수 있습니다.


2채널 산업용 IoT 무선 0-10V 리시버는 6개의 AA 배터리를 사용하며, 최대 500,000개의 무선 전송의 작동 수명, 환경 조건과 데이터 전송 간격에 따라 10년의 배터리 수명을 기대할 수 있습니다. 선택적으로 이 센서는 외부로 전원을 공급받을 수 있습니다. 이 제품에는 6-32VDC 외부 전원 공급 장치(옵션)를 지원하는 기능이 있습니다.



IoT 보안


NCD는 IoT 보안을 매우 중요하게 생각하므로 NCD Enterprise 제품 라인의 모든 IoT 센서, 게이트웨이, 모뎀 및 장치를 암호화합니다. 암호화는 장치 사용에 방해가 되지 않기 때문에 예상보다 관리하기가 훨씬 쉽습니다. 우리는 모든 장치와 표준 128 비트 AES 암호화 키를 포함하거나 당신이 당신의 모든 장치에 새 암호화 키를 통합할 수 있습니다. 모든 하드웨어 장치는 동일한 암호화 키를 사용해야합니다. 키가 설정되면 하드웨어가 나머지를 백그라운드에서 100% 관리합니다.


무선 범위 및 프로토콜


NCD 장거리 무선 IoT 센서는 Digi.com의 DigiMesh® 프로토콜을 사용합니다. DigiMesh®는 산업용 어플리케이션을 위한 보안 무선 통신 분야의 산업 리더가 설계했습니다. DigiMesh®는 원하는 목적지에 도착할 때까지 게이트웨이에서 게이트웨이로 데이터를 자동으로 호핑합니다. NCD IoT 센서는 포함된 안테나를 사용하여 장거리 무선 통신 거리를 지원하며 고이득 안테나를 사용할 경우 최대 28 마일 범위까지 가능합니다.



IoT 센서 데이터의 주인은 당신입니다!


귀하의 데이터는 귀하의 소유이며 IoT 센서 데이터가 도착할 위치를 귀하가 설정할 수 있습니다. 독점 클라우드 솔루션의 한계에 얽매이지 말고 가장 필요한 곳에 데이터를 게시하십시오. 귀하는 개방형 통신 프로토콜을 이용하여 NCD 무선 송신기를 귀하의 소프트웨어에 연결하여 사용할 수 있습니다. 이를 통해 NCD IoT 센서를 거의 모든 제어 시스템 또는 게이트웨이에 통합 할 수 있습니다. NCD 모뎀을 사용하여 컴퓨터 또는 Raspberry Pi로 데이터를 보낼 수도 있습니다. 게다가 NCD 무선 IoT 센서에서 Arduino와 같은 임베디드 플랫폼으로 데이터를 가져올 수 있는 것은 물론 NCD Micro Gateway를 사용하여 Microsoft Azure IoT, Losant 및 MQTT와 같은 인기있는 클라우드 플랫폼에 데이터를 보낼 수도 있습니다. 또한 저희는 Microsoft Visual Studio, Node-RED, LabVIEW 및 Python 용 샘플 코드도 제공하고 있습니다. 문서는 패킷 구조를 완전히 분해하므로 다른 언어로 데이터를 정렬하는 것도 가능합니다. 귀하가 여기에 언급되지 않은 플랫폼으로 작업하는 경우, 도움이 필요하시다면 언제든지 저희에게 연락하십시오.

장거리 산업용 IoT 무선 0-10V 리시버의 장거리, 가격, 정확도, 배터리 수명 및 보안 기능은 대부분의 산업 및 소비자 어플리케이션에 대한 요구 사항을 만족하는 합리적인 선택입니다.


이 공식을 사용하여 원시(Raw data) 아날로그 값을 0-10VDC로 변환할 수 있습니다.

V = raw_adc * 0.0006863



데이터 전송 간격

이 장치는 사용자가 설정한 시간 간격에 따라 주기적으로 데이터를 전송합니다.



센서 데이터 개요

NCD IoT 센서는 센서 데이터 이상의 것을 전송합니다. 예를 들어 네트워크에서 특정 센서를 항상 식별할 수 있도록 고유한 일련 번호가 전송됩니다. 노드 ID도 포함되어 있는데, 이는 센서가 속한 그룹을 식별하는데 도움이 되는 데이터의 싱글 바이트입니다. 또한 데이터 패킷에는 펌웨어 버전, 배터리 수준 및 센서 유형이 포함됩니다. 이를 통해 소프트웨어는 NCD IoT 무선 센서의 상태를 긍정적으로 식별하고 관리 할 수 ​​있습니다. 신호 강도 데이터도 사용할 수 있지만 다른 방식으로 처리되며 센서 데이터 패킷에 포함되지 않습니다 (그러나 각 센서의 신호 강도 데이터를 사용할 수 있음).

알아 둘만 한...

NCD 무선 센서는 데이터를 전송하며 수신기가 필요합니다. NCD IoT 장치에서 데이터를 수신하는 데 사용할 수있는 많은 옵션이 있습니다.
이에 대해서는 아래에서 자세히 설명합니다.

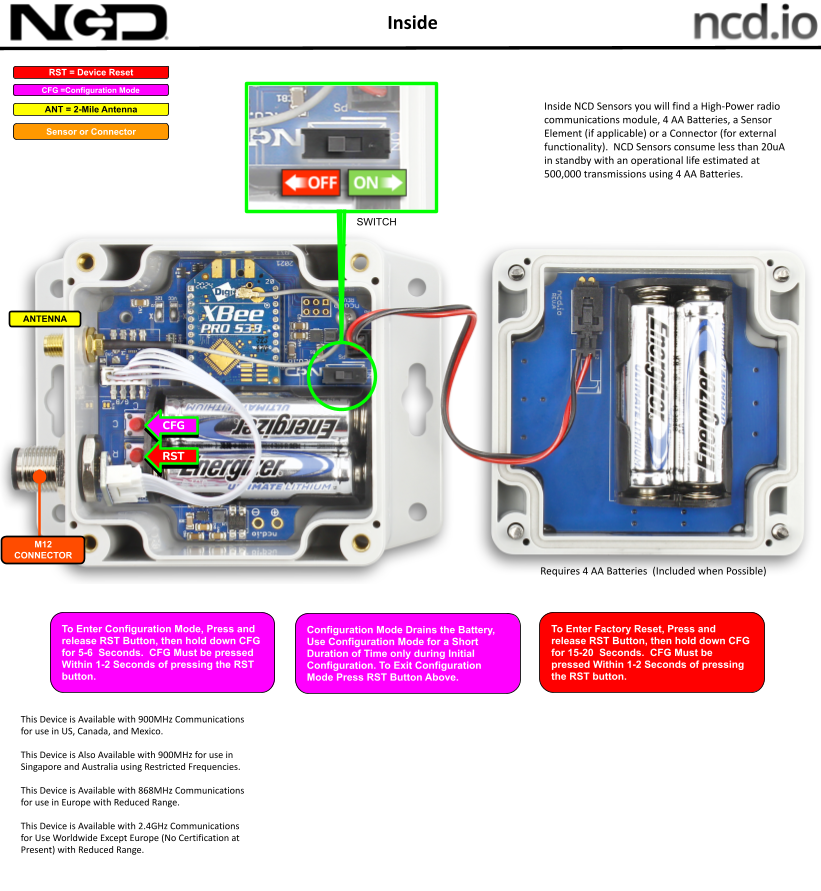

센서 구성을 위해 하나 이상의 USB 모뎀을 적극 권장합니다.

배터리는 실제로 얼마나 오래 지속됩니까?

대부분의 NCD IoT 센서는 배터리가 너무 약해져 신뢰할 수 없을 때까지 300,000 ~ 500,000회을 합니다. 이러한 전송을 10 년에 걸쳐 분산하고 연간 50,000개의 전송을 보낼 수 있습니다. 이를 통해 하루에 최대 136 회 전송, 또는 시간당 약 5 회 전송 (500K 센서의 경우 또는 300K 센서의 경우 시간당 3회)이 가능합니다. 배터리가 3년만 지속되는 경우 연간 166,666 회 전송하거나 하루에 약 456 회 전송 (500K 센서의 경우 시간당 약 19회 전송) 할 수 있습니다. 보시다시피 배터리 수명은 당신에게 달려 있습니다. NCD IoT 센서의 고급 설정을 변경하여 수명을 제어할 수 있습니다. 500,000 전송 등급은 프리미엄 알카라인 배터리에 대한 것입니다. NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 여기에는 일부 센서 유형에 대해 일반적으로 600,000회 이상의 전송으로 지속되는 매우 넓은 온도 범위가 포함됩니다. 이 배터리는 알카라인의 절반도 되지 않으며 냉동실에서도 작동합니다. 하지만 센서를 구성 모드로 전환하면 배터리가 매우 빨리 소모됩니다. 가능한 한 빨리 센서를 구성하고 구성 모드를 종료하거나 구성 중에 외부 전원 공급 장치를 사용하는 것이 중요합니다 (센서에서 지원하는 경우). 아래 표는 최대 10 년의 수명 동안 여러 센서에서 예상 할 수있는 시간당 전송(TPH) 수를 나타냅니다.

배터리 수명:3 개월6 개월일년2 년3 년5 년10 년
300K 센서136 TPH68 TPH34 TPH17 TPH11 TPH6 TPH3 TPH
400K 센서180 TPH90 TPH45 TPH22 TPH15 TPH9 TPH4 TPH
500K 센서228 TPH114 TPH57 TPH28 TPH19 TPH11 TPH5 TPH
600K 센서272 TPH136 TPH68 TPH34 TPH22 TPH13 TPH6 TPH

TPH = 시간당 전송

배터리 수명에 대한 진실


최상의 상황에서 오늘날 일반적으로 사용 가능한 최고의 비 충전식 배터리는 실온 환경에서 작동하지 않는 10 년의 보관 수명으로 제한됩니다. 실제 사용량, 온도 및 습도와 같은 요인이 작업 수명에 영향을 미칩니다. 일반적으로 사용할 수 없는 가장 이국적이고 값 비싼 배터리에만 적용되므로 10 년을 초과하는 배터리 수명에 주의하십시오. 또한 대부분의 배터리 화학 물질은 극한 온도에서 사용하도록 등급이 지정되지 않았습니다. NCD는 현재 사용 가능한 최고의 비 충전식 리튬 배터리만을 사용합니다.이 배터리는 극한 온도에서도 사용할 수 있으며 빛 방사능 환경에서 고객에 의해 테스트되었습니다. 리튬 배터리는 배터리 기술의 한계로 인해 최대 예상 보관 수명이 10 년입니다.

설정을 변경하고 원시 센서 데이터(Raw data)를 검사하려면 어떻게합니까?

장거리 USB 무선 모뎀을 사용하여 사용자는 115200 baud rate에서 가상 COM 포트를 통해 손쉬운 작동을 기대할 수 있습니다. USB 모뎀의 가상 COM 포트를 열고 데이터 스트림을 보기만 하면 됩니다. 또한 옵션에 따라 이더넷을 통해 작동하는 무선 수신기를 제공합니다. NCD 센서의 데이터는 포트 2101에서 TCP/IP를 통해 나타납니다. 이더넷 모뎀의 IP 주소에 대한 TCP/IP 소켓, 포트 2101을 열고 LAN에서 데이터 스트림을 확인하십시오. 이더넷과 USB 모뎀을 모두 사용하여 고급 센서 설정을 변경하기 위해 각 센서에 대한 LabVIEW ® 소프트웨어를 개발했습니다Alpha Station은 또한 제한된 구성뿐만 아니라 센서 판독 값을 표시 할 수 있습니다(이 기능은 아직 개발 중입니다). 물론 Amazon® AWS® IoT, Microsoft® Azure® IoT 및 Losant(아래 추가 정보)와 같은 널리 사용되는 클라우드 플랫폼에 데이터를 전송하는 게이트웨이도 사용할 수 있습니다. 위 제품 자료에서 Rasberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하십시오.



필요한 주파수는 무엇입니까?


제품을 선택할 때 세 가지의 주파수 옵션을 선택할 수 있습니다모든 옵션이 모든 분야에서 합법적으로 사용되는 것은 아니므로 구매 시 올바른 선택을 하는 것이 중요합니다선택한 옵션에 따라 제품 및 악세서리를 구성합니다여기서는 이러한 옵션에 대해 더 자세히 설명하겠지만구입하기 전에 현지 법률을 확인하십시오.


전세계 사용을 위한 2.4Ghz

900MHz  868MHz가 해당 국가에서 합법적이지 않은 경우 2.4GHz 옵션을 선택해야합니다. 2.4GHz 옵션은 이제 유럽미국일본호주브라질 및 대한민국을 포함하여 전 세계적으로 사용하도록 인증되었습니다. 2.4GHz가 해당 지역에서 합법적이지 않은 경우이 옵션을 선택하기 전에 현지 법률을 확인하십시오.



900MHz 북미(U.S, 캐나다멕시코)

북미에 거주하는 경우 900MHz 옵션은 벽건물산업 장비 및 나무를 통해 최상의 침투력으로 현재 지원되는 가장 긴 범위를 제공합니다이 옵션은 또한 장거리 어플리케이션을 위한 최상의 선택입니다이 옵션은 라인 오프 사이트(가시 거리일 때안테나가 포함된 경우 2 마일고이득 안테나의 경우 28 마일입니다필요한 경우 고이득 안테나 권장 사항에 대해 Digi.com에 문의하는 것이 좋습니다이 옵션을 선택하기 전에 현지 법률을 확인하십시오.



868MHz (유럽 전용)

유럽에 거주하는 경우 868MHz 옵션이 현재 사용 가능한 가장 긴 범위 선택입니다이 옵션은 2.4GHz보다 벽건물나무 및 산업 장비를 통한 더 나은 침투를 제공합니다이 옵션의 공식 사이트 등급은 2.1dBi 안테나를 사용하는 14.5km입니다이 옵션을 선택하기 전에 현지 법률을 확인하십시오.



확실하지 않다면?

어떤 센서 옵션을 선택하여야 할지 확실하지 않은 경우 저희에게 문의하십시오귀하의 지역에서 사용하기에 합법적 인 센서를 결정하는 데 도움을 드릴 수 있습니다.


응용 분야


> 전압 출력 아날로그 센서 인터페이스

> 무선 유량계 모니터링

> 장거리 무선 0-10V 모니터링

> 아날로그 변환기 인터페이스

> , 스트레인 게이지, 압력, 유량계와 같은 센서 읽기

> AWS 또는 Azure 클라우드 서비스에 대한 전압 아날로그 입력



주의 사항


실외용 또는 과도한 온도 조건에서의 사용은 금지됩니다. 장기간 동결하면 해동될 때까지 배터리가 작동하지 않습니다. 산업용 배터리를 사용하면 유용한 온도 범위가 개선될 수 있습니다. 확장된 동결 어플리케이션은 상시 작동 솔루션을 사용해야 합니다. 극단적인 습도 조건에 장기간 노출되면 이 장치가 손상될 수 있습니다. 감지 소자는 5년간 사용할 수 있으며 교체할 수 있습니다. 고온에 노출되면 배터리가 누출되어 이 장치가 영구적으로 손상될 수 있습니다. NCD 보증은 어떠한 상황에서도 배터리 부식 또는 과도한 스모그 환경에서의 사용에 적용되지 않습니다.
