AC 전압 측정
1587 정확도

¹1㎑ 대역폭
1587 저역 필터 전압

1577 정확도

AC변환:입력은 AC 커플링되며 사인과 입력의 RMS 값으로 캘리브레이션 됩니다.변환은 True-RMS 응답방식으로 처리되며 변환 범위는 5% ~ 100%입니다. 입력 신호 파고율은 500V의 최대눈금에서 3 이하이고, 1000V에서는 <=1.5의 파고율까지 선형으로 감소합니다.
비사인파의 경우 통상적으로 최대 3의 파고율에 대해 ±(2% 판독값 + 2% 최대눈금)를 더합니다.
입력 임피던스:10 ㏁(공칭), <100㎊, AC 커플링
일반모드 거부율(1㏀ 불균형):DC, 50 또는 60㎐에서 > 60㏈
과부하 보호:1000V RMS 또는 DC, CHLEO 107 V㎐

DC전압 측정

¹정확도는 범위의 ±100%에 적용됩니다.

입력 임피던스:10 ㏁(공칭), <100㎊
정상모드 거부율: > 60㏈ @ 50㎐ 또는 60㎐
일반모드 거부율: > 120㏈ @ DC, 50㎐ 또는 60㎐ (1k 불균형)
과부하 보호:1000V RMS 또는 DC

DC 밀리볼트 측정

DC 및 AC 전류 측정

¹1㎑ 대역폭

과부하:최대 2분동안 600㎃
과부하 보호:440㎃, 1000V, FAST 퓨즈
AC변환:입력은 AC 커플링되며 사인파 입력의 RMS 값으로 캘리브레이션됩니다. 변환은
True-RMS 응답방식으로 처리되며 변환범위는 5% ~ 100%입니다. 입력 신호 파고율은 300㎃의 최대 눈금에서 3 이하이고, 600㎃에서는 <=1.5의 파고율까지 선형으로 감소합니다.
비사인파의 경우 통상적으로 최대 3의 파고율에 대해 +(2% 판독값+2% 최대눈금)를 더합니다.


오옴 측정

¹정확도는 범위의 0~100%에 적용됩니다.

과부하 보호:1000V RMS 또는 DC
개방 회로 테스트 전압:8.0V DC
단락 회로 전류:1.1㎃
다이오드 테스트(1587만 해당)
다이오드 테스트 표시:전압 강하 표시:1.0㎃ 공칭 테스트 전류에서 0.6V
정확도: + (2%+1)
연속성 테스트
연속성 표시:테스트 저항이 25Ω 미만일 경우 연속적인 경고음이 울리고 100Ω 이상이면 경고음이 꺼짐.
최대 판독값:1000Ω
개방회로 전압:< 8.0V
단락회로 전류:통상 1.0㎃
과부하 보호:1000V RMS
응답시간:>1밀리초


주파수 측정(1587만 해당)

주파수 카운터 감도

¹지정된 정확도에 대한 최대 입력=10%범위(최대 100V), 낮은 주파수와 진폭에서 발생하는 노이즈가 정확도에 영향을 미칠 수 있습니다.
²최대 눈금 입력시 100㎑ 까지 표시가 가능합니다.


정전용량(1587만 해당)

온도측정(1587만 해당)

¹기기 온도가 변해서 정상 온도로 복귀하는 데 필요한 90분의 시간이 지난 후에 미터를 사용할 때를 기준으로 산정한 값입니다.


절연 사양

측정범위:1587:0.01㏁ ~ 2GΩ /1577:0.1㏁ ~ 600㏁
테스트 전압:모델 1587의 경우 50, 100, 250, 500, 1000V, 모델 1577의 경우 500및 1000V
테스트 전압 정확도:+20%, -0%
단락 회로 테스트 전류: 1㎃ 공칭
자동 방전:C=1㎌ 이하에 대해 <0.5초 방전
작동 중인 회로 검출:테스트를 초기화하기 전에 단자 전압이 >30V인 경우 테스트 금지
최대 정전용량 부하:최대 1㎌ 부하에서 작동 가능

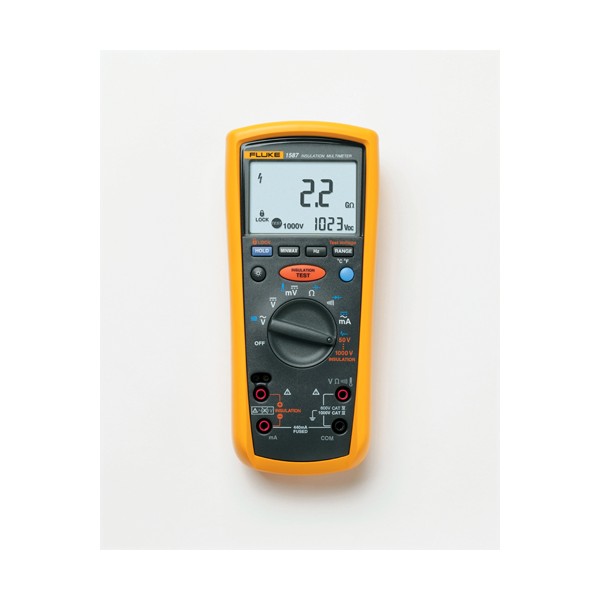

모델 1587

모델 1587

1587/1577 일반사양

단자에 적용되는 최대전압:1000V AC RMS 또는 DC
보관시 온도:-40℃ ~ 60℃(-40℉ ~ 140℉)
작동시 온도:-20℃ ~ 55℃(-4℉ ~ 131℉)
온도 계수:<18℃ 또는 >28℃ (<64℉ 또는 >82℉)
상대 습도(비응축시):<℃
0% ~ 95% @ 10℃ ~ 30℃(50℉ ~ 86℉)
0% ~ 75% @ 30℃ ~ 40℃(86℉ ~ 104℉)
0% ~ 40% @ 40℃ ~ 55℃(104℉ ~ 131℉)
진동:임의, 2g, MIL-PRF-28800F, 클래스 2 기기 표준에 따라 5-500㎐
충격:IEC 61010-1 제2판(1m 낙하 테스트, 6면, 나무 바닥)에 따른 1미터 낙하 테스트 통과
전자기 호환성: 3V/M 의 RF 필드에서 정확도=지정된 정확도. 단, 온도가 지정된 정확도 ±5℃(9℉)인 경우 제외
(EN 61326-1:1997)
안전:측정 카테고리 Ⅲ 1000V (CATⅢ)및 CAT Ⅳ600V에 대해 ANSI/ISA 82.02.01(61010-1)2004, CAN/CSA-C22.2
NO.61010-1-04 및 IEC/EN 61010-1 제 2판 준수
인증:표준 CSA/CAN C22.2 No.61010.1-04에 따른 CSA, 표준 EN 61010 Part 1-1002에 따른 TUV
배터리:4개의 AA배터리(NEDA 15A 또는 IEC LR6)
배터리 수명:미터로 사용할 경우 1000시간, 절연 테스트
수명:실내 온도에서 새 알카라인 배터리를 사용할 때 최소 1000회의 절연 테스트가 가능.
단, 5초간 켜지고 25초간 꺼지는 듀티 사이클에서 1000V를 1㏁로 공급하는 표준 1000V 테스트에 한합니다.
크기:높이 5.0 ㎝ × 너비 10.0 ㎝ × 길이 20.3㎝
(높이:1.97인치 × 너비 3.94인치 × 길이 8.00인치)
중량:550g(1.2파운드)
IP등급:IP40
고도(작동시):2000m CATⅢ 1000V, CATⅣ600V;
3000m CATⅡ1000V, CATⅢ600V
보관:12,000m
초과 범위 용량: 범위의 110%(1%인 정전용량의 경우 제외)
EN 61557 준수:IEC61557-1, IEC61557-1
