제품 정보

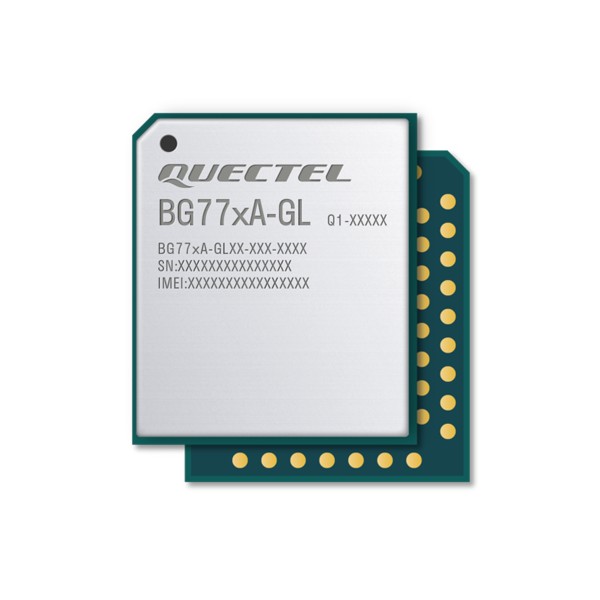

QUECTEL BG770A-GL

개요

> Cat M1/NB1/NB2 모듈

> 14.9 mm x 12.9mm x 1.9mm 초소형 사이즈

> Cat M1에서 다운링크 588Kbps / 업링크 1119Kbps의 최대 데이터 전송 속도

> -40°C ~ +85°C의 확장된 온도

주요 특징

> 통합 RAM 및 플래시

> 풍부한 인터넷 서비스 프로토콜 내장

> VoLTE*(Cat M1만 해당), QuecLocator® 및 DFOTA 지원

> 편리한 어플리케이션을 보장하는 풍부한 외부 다중 대역 인터페이스 세트

> 빠른 시장 출시: 참조 설계, 평가 도구 및 시기적절한 기술 지원으로 설계 시간과 개발 노력 최소화

> 견고한 장착 및 인터페이스

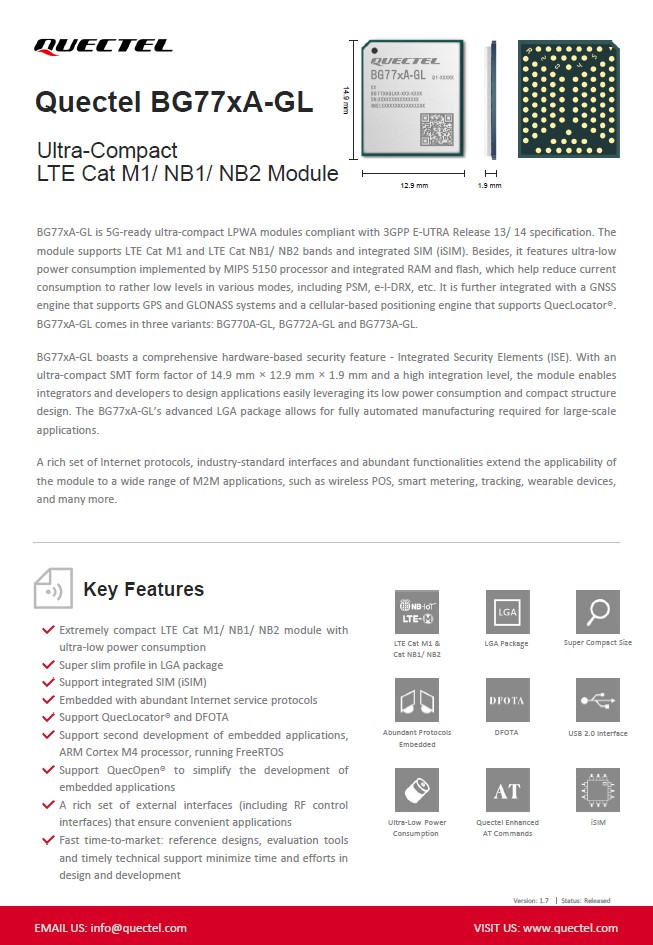

BG77xA-GL은 14.9mm × 12.9mm × 1.9mm의 SMT 폼 팩터와 LTE Cat M1 및 LTE Cat NB1/NB2 대역을 지원하는 통합 GNSS 엔진을 갖춘 LPWA 모듈 시리즈입니다. 이 모듈은 3GPP Rel-14 사양을 완벽하게 준수하며 글로벌 캐리어 대역 조합을 제공합니다. 이 제품은 MIPS 5150 프로세서와 통합 RAM 및 플래시를 활용하여 3GPP PSM 및 e-I-DRX를 포함한 다양한 대기/최대 절전 모드에서 매우 낮은 전류 소비를 달성함으로써 초저전력 소비를 특징으로 합니다. 또한 BG77xA-GL에는 GPS 및 GLONASS를 지원하는 GNSS 및 셀룰러 기반 위치 엔진이 포함되어 있습니다.

BG77xA-GL은 포괄적인 하드웨어 기반 보안 기능인 통합 보안 요소(ISE)를 자랑합니다. 모듈의 초소형 폼 팩터와 높은 통합 수준을 통해 통합업체와 개발자는 어플리케이션을 쉽게 설계하고 저전력 소비와 기계적 강도를 활용할 수 있습니다. BG77xA-GL의 고급 LGA 패키지를 사용하면 대량 어플리케이션에 필요한 완전 자동화된 제조가 가능합니다.

풍부한 인터넷 프로토콜 세트, 업계 표준 인터페이스 및 풍부한 기능은 모듈의 적용 가능성을 무선 POS, 스마트 미터링, 추적, 웨어러블 장치 등과 같은 광범위한 IoT 어플리케이션으로 확장합니다.

	BG770A-GL	BG772A-GL	BG773A-GL
REGION/OPERATOR	Global	Global	Global
DIMENSIONS (mm)	14.9 × 12.9 × 1.9	14.9 × 12.9 × 1.9	14.9 × 12.9 × 1.9
PACKAGE	LGA	LGA	LGA
TEMPERATURE RANGE
OPERATING TEMPERATURE	-35 °C to +75 °C	-35 °C to +75 °C	-35 °C to +75 °C
EXTENDED TEMPERATURE	-40 °C to +85 °C	-40 °C to +85 °C	-40 °C to +85 °C
FREQUENCY BANDS	-
LTE-FDD	Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/ B18/B19/B20/B25/B26/B27/B28/B66	Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/ B18/B19/B20/B25/B26/B27/B28/B66	Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/ B18/B19/B20/B25/B26/B27/B28/B66
-	Cat NB1/NB2*: B1/B2/B3/B4/B5/B8/B12/ B13/B17/B18/B19/B20/B25/B28/B66	Cat NB1/NB2*: B1/B2/B3/B4/B5/B8/B12/ B13/B17/B18/B19/B20/B25/B28/B66	Cat NB1/NB2*: B1/B2/B3/B4/B5/B8/B12/ B13/B17/B18/B19/B20/B25/B28/B66
DATA RATE (Max.)
LTE Rel-13 Cat M1	300Kbps (DL)/375Kbps (UL)	300Kbps (DL)/375Kbps (UL)	300Kbps (DL)/375Kbps (UL)
LTE Rel-14 Cat NB1	27.2Kbps (DL)/62.5Kbps (UL)	27.2Kbps (DL)/62.5Kbps (UL)	27.2Kbps (DL)/62.5Kbps (UL)
LTE Rel-14* Cat MB1	588Kbps (DL)/1119Kbps (UL)	588Kbps (DL)/1119Kbps (UL)	588Kbps (DL)/1119Kbps (UL)
LTE Rel-14* Cat NB2	127Kbps (DL)/158Kbps (UL)	127Kbps (DL)/158Kbps (UL)	127Kbps (DL)/158Kbps (UL)
CERTIFICATIONS
CARRIER	Europe: Deutsche Telekom/ Vodafone* America: Verizon/AT&T South Korea: KT/SKT/LGU+ Australia: Telstra* Japan: NTT DOCOMO/KDDI	Europe: Deutsche Telekom America: Verizon/AT&T South Korea: SKT/LGU+ Australia: Telstra*	TBD
REGULATORY	Global: GCF Europe: CE North America: PTCRB America: FCC Canada: IC South Korea: KC Japan: JATE/TELEC Australia/New Zealand: RCM South Africa: ICASA	Global: GCF* Europe: CE North America: PTCRB* America: FCC Canada: IC South Korea: KC Japan: JATE/TELEC Australia/New Zealand: RCM	Global: GCF* Europe: CE* North America: PTCRB* America: FCC*
OTHERS	RoHS	RoHS	RoHS
ELECTRICAL FEATURES
SUPPLY VOLTAGE RANGE (V)	VBAT_BB: 2.2–4.35, typ. 3.3 VBAT_RF: 3.1–4.2, typ. 3.3	VBAT_BB: 2.2–4.35, typ. 3.3 VBAT_RF: 3.1–4.2, typ. 3.3	VBAT_BB: 2.2–4.35, typ. 3.3 VBAT_RF: 3.1–4.2, typ. 3.3
POWER CONSUMPTION (Typical) (μA)	Power Saving Mode: 1.4 Rock Bottom: 45 SleepMode: Cat M1: 1.1 mA @DRX = 1.28 s 0.06 mA @eDRX = 40.96 s; PTW= 1.28 s; DRX = 1.28 s 0.05 mA @eDRX = 81.92 s; PTW= 1.28 s; DRX = 1.28 s Cat NB1: 2.2 mA @DRX = 1.28 s 0.16 mA @ eDRX = 40.96 s; PTW = 2.56 s; DRX = 1.28 s 0.12 mA @ eDRX = 81.92 s; PTW = 2.56 s; DRX = 1.28 s Idle Mode: Cat M1: 16.5 mA @DRX = 1.28 s 16.0 mA @eDRX = 81.92 s; PTW = 2.56 s; DRX = 1.28 s Cat NB1: 17.0 mA @DRX = 1.28 s 16.0 mA @ eDRX = 81.92 s; PTW = 2.56 s; DRX = 1.28 s Active Mode (GNSS disabled): Cat M1: 192.7 mA @ 23 dBm Cat NB1: 184.3 mA @23 dBm	Power Saving Mode + QuecOpen @Shutdown mode: 1.4 Rock Bottom: QuecOpen @Shutdown mode: 43 QuecOpen @Standby mode: 45 QuecOpen @Stop mode: 0.68 mA Sleep Mode + QuecOpen@Standby mode: Cat M1: 1.1 mA @DRX = 1.28 s 0.06 mA @eDRX = 40.96 s; PTW= 1.28 s; DRX = 1.28 s 0.05 mA @eDRX = 81.92 s; PTW= 1.28 s; DRX = 1.28 s Cat NB1: 2.2 mA @DRX = 1.28 s 0.16 mA @ eDRX = 40.96 s; PTW= 2.56 s; DRX = 1.28 s 0.12 mA @ eDRX = 81.92 s; PTW= 2.56 s; DRX = 1.28 s Idle Mode + QuecOpen@Standby mode: Cat M1: 16.5 mA @DRX = 1.28 s 16.0 mA @eDRX = 81.92 s; PTW= 2.56 s; DRX = 1.28 s Cat NB1: 17.0 mA @DRX = 1.28 s 16.0 mA @ eDRX = 81.92 s; PTW= 2.56 s; DRX = 1.28 s Active Mode (GNSS disabled): Cat M1: 192.7 mA @ 23 dBm Cat NB1: 184.3 mA @23 dBm	TBD
	BG770A-GL	BG772A-GL	BG773A-GL
