Ircon ScanIR 3 Thermal Scanner(ScanIR3 열 스캐너) 요약정보 및 구매

연속 또는 개별 공정의 실시간 온도 모니터링
브랜드 FLUKE PROCESS INSTUMENTS
판매가격 전화문의 (031-713-5988)
제조사 Fluke
원산지 미국
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

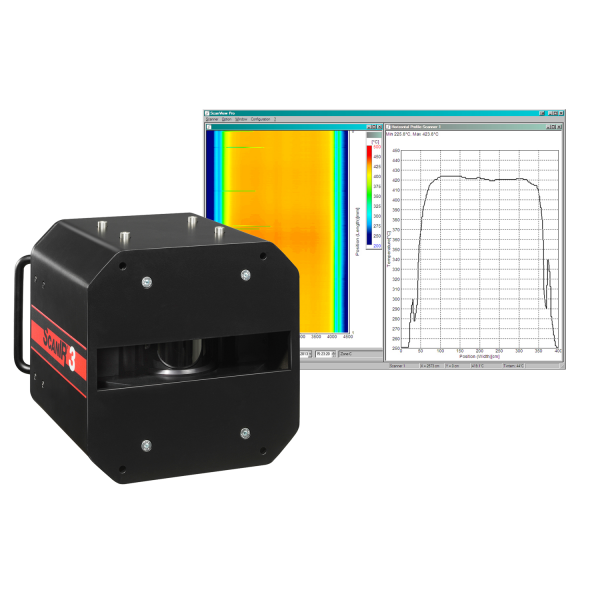

ScanIR3 열 스캐너는 열악한 산업 환경을 포함하여 다양한 비접촉 온도 측정 응용 분야에 맞게 설계되었습니다. 견고한 하우징에는 표준 수냉식 및 공기 퍼지 기능이 통합되어 있으며 레이저 조준 기능이 내장되어 있습니다. 견고한 프로세서 박스는 외부 컴퓨터 없이도 현장에서 범용 입력 및 출력(I/O) 기능을 제공합니다.

ScanIR3 라인스캐너 및 열화상 시스템은 업계에서 가장 빠른 스캔 속도를 제공하며 최고 속도 제조 공정에 대한 완전한 데이터도 제공합니다. 단일 지점을 측정하는 지점 센서와 달리 라인 스캐너는 스캔 라인 전체에 걸쳐 여러 온도 지점을 측정합니다. 전동 거울은 초당 최대 150라인의 속도로 스캔하여 온도 불균일성과 핫스팟을 신속하게 감지할 수 있습니다. 회전 광학 장치는 90도 시야 내 1024개 지점에서 적외선을 수집하며 업계 최고의 광학 해상도(최대 200:1)를 통해 더 작은 온도 이상 현상도 감지할 수 있습니다.

ScanIR3 시스템은 배포 및 관리가 매우 쉽습니다. 스캐너에 대한 원클릭 커넥터가 있는 단일 번들 감지 헤드 케이블을 사용하면 빠르고 문제 없이 설치할 수 있습니다. 장치의 프로세서 박스는 이더넷, 광섬유(옵션) 및 아날로그/디지털 I/O를 포함한 다양한 산업 인터페이스를 지원합니다.


주요 특징
- 열 스캐너 온도 범위: 20 ~ 1200°C (68 ~ 2192°F)
- 냉각 없이 작동 주변 온도: 5~50°C(32~122°F), 통합 수냉식 포함: 최대 180°C(356°F)
- 옵션 내부 히터 사용 시 주변 온도: 최소 -40°C(-40°F)
- 초당 최대 150라인의 빠른 스캔 속도
- 최대 200:1의 높은 광학 해상도
- PC 독립적인 입력/출력 기능
- 안정적인 이더넷 통신
- 레이저가 내장된 견고한 방수 하우징
- 기본으로 내장된 공기 퍼지 및 수냉식
- 현장 교체 가능 창

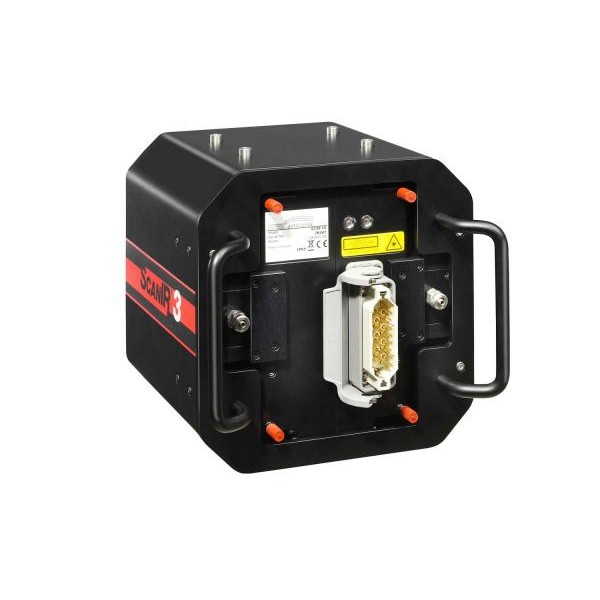

- 스캐너에 대한 원클릭 커넥터가 포함된 번들 감지 헤드 케이블 1개


ScanView™ Pro 소프트웨어

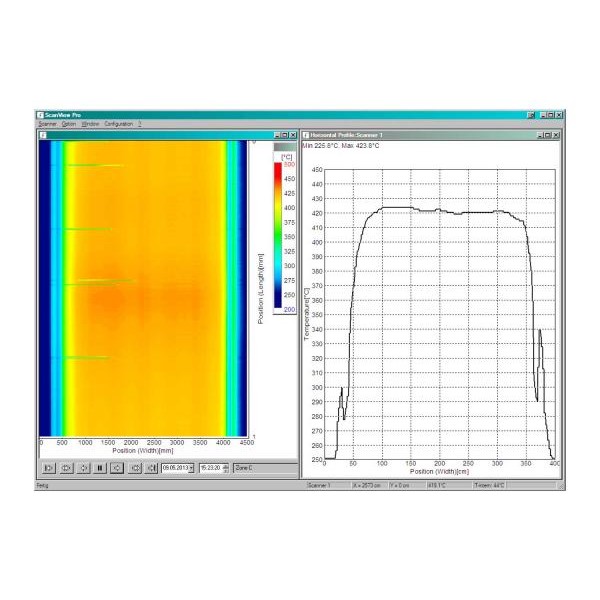

ScanView Pro 소프트웨어는 온도 모니터링, 표시 및 분석을 위해 실시간 열화상 이미지를 제공합니다. ScanView Pro 소프트웨어를 사용하면 문제가 발생하기 전에 핫스팟이나 불균일성을 신속하게 감지할 수 있습니다. 다기능 ScanView Pro 소프트웨어를 사용하면 ScanIR3 작동 매개변수를 사용자 정의 구성하고 표준 개인용 컴퓨터(PC)에 열 이미지와 온도 프로필을 표시할 수 있습니다.
이 소프트웨어에는 ScanIR3 라인 스캐너의 열 이미지를 특정 관심 부분으로 세분화하는 기능이 포함되어 있습니다. 각 부분의 온도는 평균, 최대 또는 최소 온도와 같은 특정 수학 함수에 대해 처리될 수 있습니다. 열 결함이 있는 경우 오류 방지 경보가 트리거되고 기록됩니다.

주요 특징
- 2차원 열화상, 온도 프로파일 및 차등 이미지 보기
- 제품별 구성 정의
- 자동으로 온도 분석(최소, 최대, 평균)
- 오류 방지 알람 로깅
- 참조 이미지 표시 정의
- 저장된 열화상을 동영상으로 재생
- 시스템 인터페이스에는 아날로그/디지털 출력 모듈, OPC 또는 DDE 서버 또는 직렬 COM 포트가 포함됩니다.
- 여러 ScanIR3 라인 스캐너 지원
- 보안 비밀번호 및 액세스 수준 지정
- 다중 언어 지원


· 제품 사양

특징설명
환경 등급IP65(IEC 60529)
작동 온도
  • 수냉식 없음: 0° ~ 50°C(30° ~ 122°F)
  • 수냉식(통합): 최대 180°C(356°F)
  • 내부 히터 포함(옵션): min. -40°C(-40°F)
내부 작동 온도 레이저0~60°C(32~140°F)
< 5°C(41°F) 또는 > 50°C(122°F)에서 자동 꺼짐
보관 온도-25~65°C(-13~149°F)
상대습도10~90% 비응결
충격IEC 60068-2-27, 3축, 작동: 11ms에서 5g, 6ms에서 15g
진동IEC 60068-2-26, 3축, 10~150Hz, 20Hz 이상에서 2g 작동
스캔 모터MTBF: 40,000시간
물 냉각기준; 최대. 수압: 15bar(218psi)
에어 퍼지기준; 최대. 공기압: 3bar(44psi)



전기 사양

특징설명
아날로그 출력0-20mA, 4-20mA 또는 0-10V, 16비트 분해능, 모듈당 2채널
디지털24VDC 스위칭, 모듈당 16개 채널
입력트리거, 레이저 스위칭, 시스템 기능
이더넷 통신TCP/IP 프로토콜 10/100Mbit/s
주변 작동 온도0~50°C(32~122°F)
Power
100-240VAC, 44/66Hz
준비 시간30 분.
환경 등급IP65(IEC 60529)



측정 사양

특징설명
광학 스캔 속도 20~150Hz
시야90°
Focus
1.52m 표준; 맞춤 초점 사용 가능
방사율0.1 ~ 1.0 디지털 조정 가능
견본스캔 라인당 256개(최대 150Hz)512(스캔 라인당 최대 80Hz) 스캔 라인당 1024(최대 40Hz)
신호 처리최대, 최소, AVG, 피크/밸리 홀드, 알람 설정점, 소프트웨어를 통해 추가 신호 처리 기능 구성 가능
