MODEL : CS400 Kiln Shell

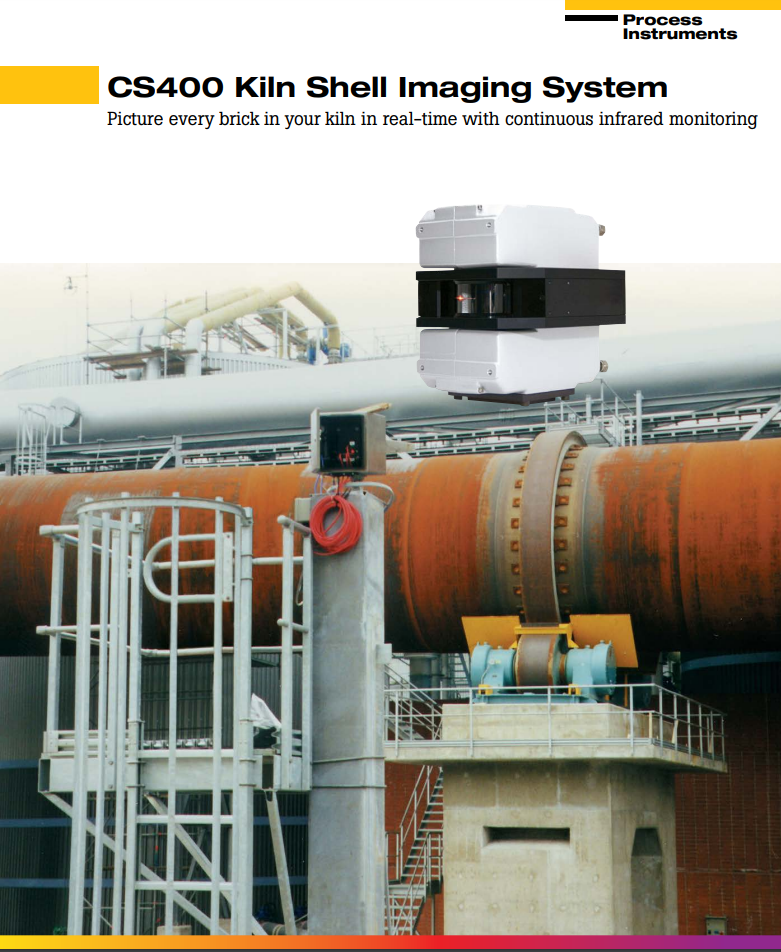

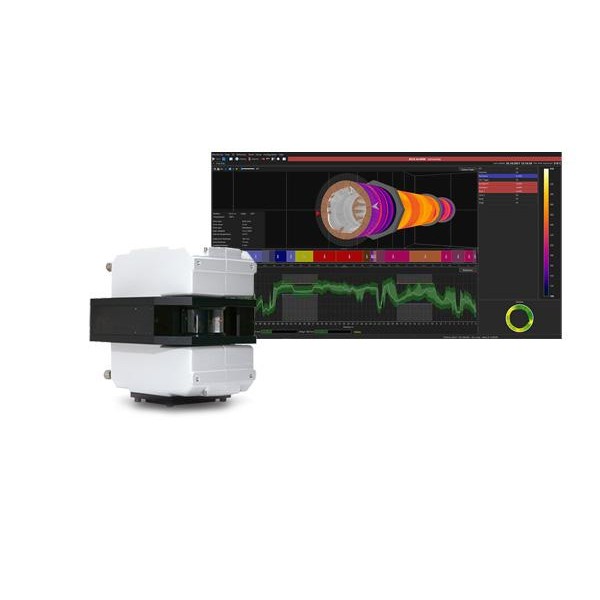

CS400 Kiln Shell Imaging System은 MP Linescanner를 사용하여 이동 프로세스에 대한 연속적이고 정확한 실시간 열 이미지와 온도 측정을 제공합니다.
브랜드 FLUKE PROCESS INSTUMENTS
판매가격 전화문의 (031-713-5988)
제조사 Fluke
원산지 미국
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

CS400 Kiln Shell Imaging System은 MP Linescanner를 사용하여 이동 프로세스에 대한 연속적이고 정확한 실시간 열 이미지와 온도 측정을 제공합니다. 단일 스캔으로 최대 1024개의 데이터 포인트를 스캔할 수 있는 MP Linescanner는 최고 속도의 제조 공정에 대한 완전한 그림을 제공하여 정확한 온도 판독을 보장합니다.


주요 특징:

- 다중 가마 지원

- ThermoView TV40 Thermal Imager 지원 추가(추가 하드웨어 필요)

- Burn Zone 및 Shadow 모니터링을 위해 Mi3 및 Endurance 장치를 포함한 고온계 지원 추가(추가 하드웨어 필요)

- 아날로그 및 디지털 I/O(Wago)

- 그림자 영역에서도 "원 브릭" 해상도 핫스팟 감지



CS400 시스템 소프트웨어

CS400 Kiln Shell Imaging System은 표준 이더넷 포트를 사용하여 특별히 설계된 소프트웨어를 갖추고 있습니다. 그래픽 사용자 인터페이스는 가마 응용 분야용으로 특별히 설계되었기 때문에 소프트웨어는 운영자 교육이 거의 필요하지 않고 설정 및 사용이 쉽습니다.

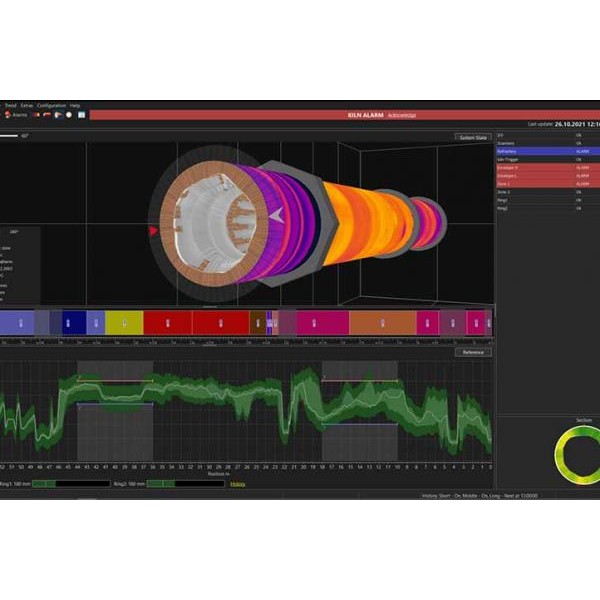

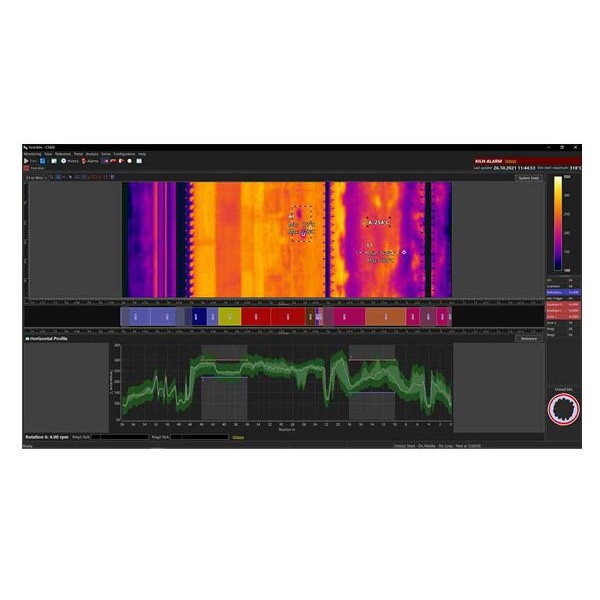

일단 설정되면 소프트웨어는 주요 관심 영역을 자세히 검사할 수 있는 확대/축소 기능과 함께 전체 가마 쉘 표면의 열 이미지를 제공합니다. 온도 범위 및 영역 경보는 소프트웨어 내에서 쉽게 구성할 수 있으며 화상 영역 온도, 랩 타임, 스캐너 내부 온도 등의 기타 정보는 화면 변경 없이 전체 시스템 상태를 상태 표시줄에 표시합니다.

추가 소프트웨어 옵션을 사용하면 통합 내화물 관리 데이터베이스를 통해 가마와 내화물을 제어 및 추적하고 실시간 3D 보기로 시각화할 수 있습니다.


주요 특징:

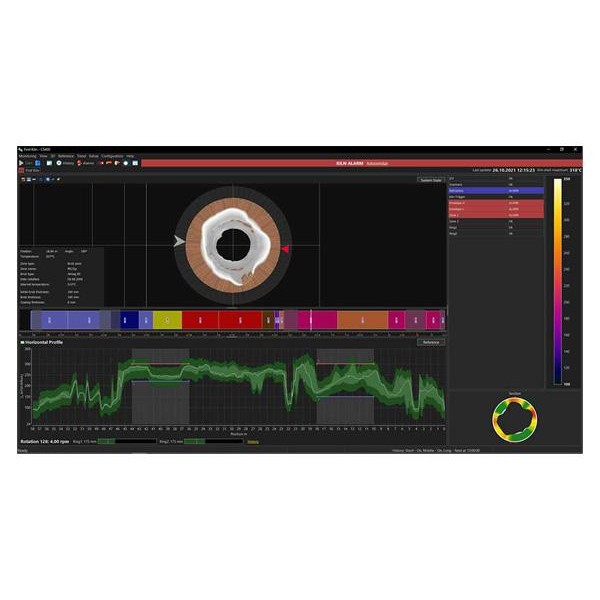

- 코팅 두께와 벽돌 두께를 강조하는 폴라 차트

- 전체 가마에 대한 경보 기능을 포함한 엔벨로프 프로파일

- 기록 데이터를 저장하기 위한 내장형 네트워크 스토리지

- 온도 추세 분석을 포함한 무료 확장 가능한 AOI(영역, 라인 및 슬라이스)

- 전체 가마에 대한 가상 3D 둘러보기

- 정의된 각 가마 구역별로 3D 보기 가능

- 가마를 기준으로 스캐너 위치를 보여주는 사용하기 쉬운 소프트웨어 구성

- 유연한 이미지 크기 조정 및 구성 가능한 회전 방향

- 오류 방지 "핫스팟" 경보 출력

· 제품 사양

특징설명
온도 범위100~650°C(212~1202°F)
온도 분해능0.1K
정확성판독값의 ±0.5% 또는 ±3°C(±6°F)
스팟 감지510:1(2.0mRad IFOV)(50% 에너지)
스캔 속도스캔 라인당 1024픽셀(CS402의 경우 2048)
스캔 모터MTBF: 40,000시간
주변 온도-40~45°C(-40~113°F)(외부 냉각 없음)
위치 표시 온도-25~230°C(-13~446°F)
구역 경보소프트웨어: 무제한; 하드웨어: 3
가마 회전율최대 10rpm
TSM 액세서리최대 6개의 타이어 지원
I/O 모듈32개 모듈, 모듈당 최대 16개 디지털 출력
버닝존 액세서리내구성 비율 고온계 600 ~ 1800°C(1112 ~ 3272°F), 연결 박스, 15m 고온 케이블, 써모재킷, 블래스트 게이트, 조준 튜브, 조정 장치. 파이프 어댑터, 조정. 장착 베이스, 공기 흐름/프레스. 조절기
섀도우 모니터 액세서리MI3LTH 센서 -40~600°C(-40°~1112°F), 8m 고온 케이블, 에어 퍼지 재킷 및 조정 장치. 장착 베이스.



표준 및 규정 준수

EC 지침 2014/30/EUEMC
EC 지침 2011/65/EU지침(EU) 2015/863에 의해 개정된 RoHS 준수
EC 지침 2014/35/EU지침 2014/35/EU – 저전압
EN 61326-1: 2013전기 측정, 제어 및 실험실 장치 - 전자기 민감성(EMC)
EN 50581: 2012유해 물질 제한(RoHS)과 관련된 전기 제품 평가를 위한 기술 문서
EN 61558-2-6: 2010최대 1.1kV(저전압)까지 사용하기 위한 전력 변압기, 전원 공급 장치, 리액터 및 유사 제품에 대한 안전 요구 사항
EN 61558-1: 2006전력 변압기, 전원 공급 장치, 리액터 및 유사 제품(저전압)에 대한 안전 요구 사항
