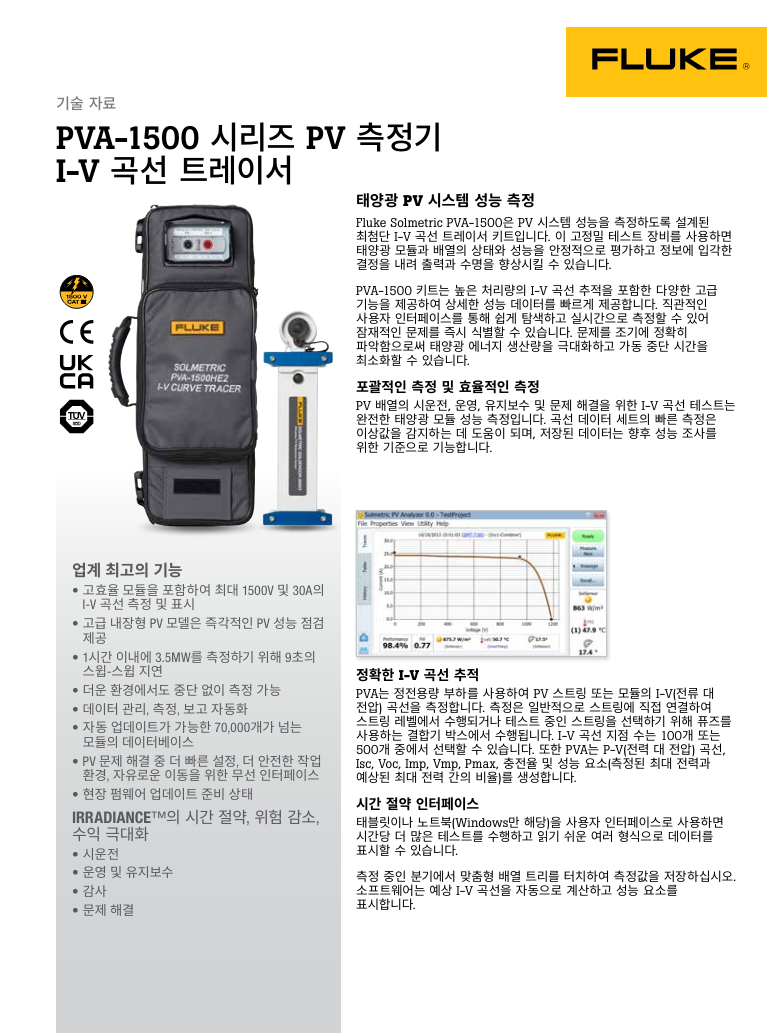

태양광 PV 시스템 성능 측정

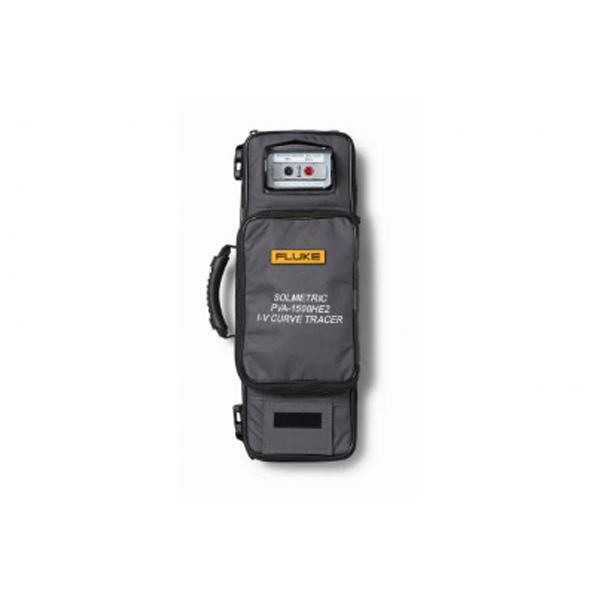

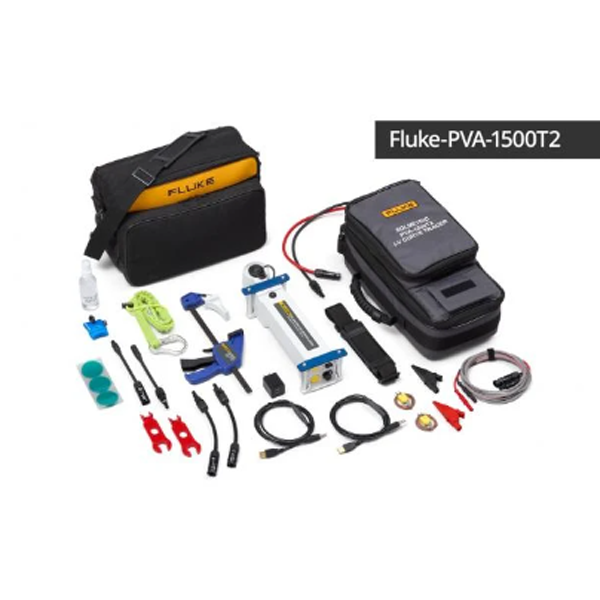

PVA-1500은 PV 시스템 성능을 측정하도록 설계된 최첨단 I-V 곡선 트레이서 키트입니다. 이 고정밀 테스트 장비를 사용하면 태양광 모듈과 배열의 상태와 성능을 안정적으로 평가하고 정보에 입각한 결정을 내려 출력과 수명을 향상시킬 수 있습니다.

PVA-1500 키트는 높은 처리량의 I-V 곡선 추적을 포함한 다양한 고급 기능을 제공하여 상세한 성능 데이터를 빠르게 제공합니다. 직관적인 사용자 인터페이스를 통해 쉽게 탐색하고 실시간으로 측정할 수 있어 잠재적인 문제를 즉시 식별할 수 있습니다. 문제를 조기에 정확히 파악함으로써 태양광 에너지 생산량을 극대화하고 가동 중단 시간을 최소화할 수 있습니다.

포괄적인 측정 및 효율적인 측정

PV 배열의 시운전, 운영, 유지보수 및 문제 해결을 위한 I-V 곡선 테스트는 완전한 태양광 모듈 성능 측정입니다. 곡선 데이터 세트의 빠른 측정은 이상값을 감지하는 데 도움이 되며, 저장된 데이터는 향후 성능 조사를 위한 기준으로 기능합니다.

정확한 I-V 곡선 추적

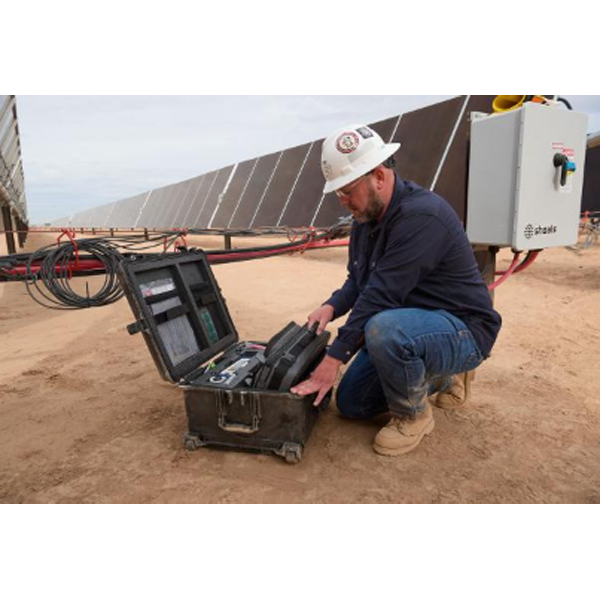

PVA는 정전용량 부하를 사용하여 PV 스트링 또는 모듈의 I-V(전류 대 전압) 곡선을 측정합니다. 측정은 일반적으로 스트링에 직접 연결하여 스트링 레벨에서 수행되거나 테스트 중인 스트링을 선택하기 위해 퓨즈를 사용하는 결합기 박스에서 수행됩니다. I-V 곡선 지점 수는 100개 또는 500개 중에서 선택할 수 있습니다. 또한 PVA는 P-V(전력 대 전압) 곡선, Isc, Voc, Imp, Vmp, Pmax, 충전율 및 성능 요소(측정된 최대 전력과 예상된 최대 전력 간의 비율)를 생성합니다.

시간 절약 인터페이스

태블릿이나 노트북(Windows만 해당)을 사용자 인터페이스로 사용하면 시간당 더 많은 테스트를 수행하고 읽기 쉬운 여러 형식으로 데이터를 표시할 수 있습니다. 측정 중인 분기에서 맞춤형 배열 트리를 터치하여 측정값을 저장하십시오. 소프트웨어는 예상 I-V 곡선을 자동으로 계산하고 성능 요소를 표시합니다.

고급 고효율 PV 테스트 기능

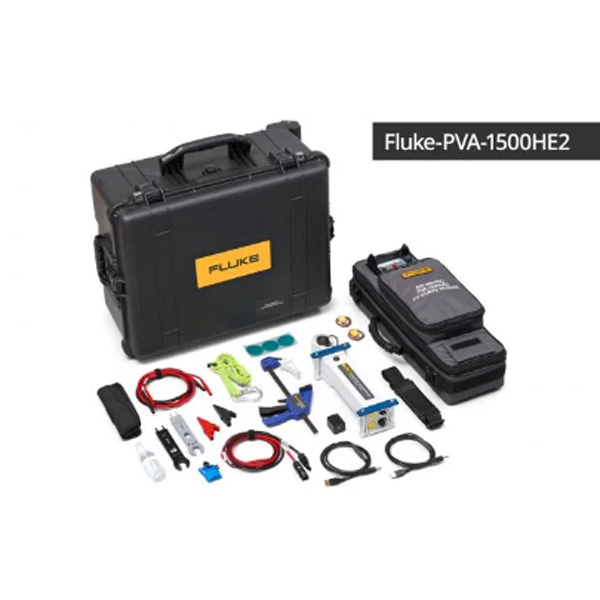

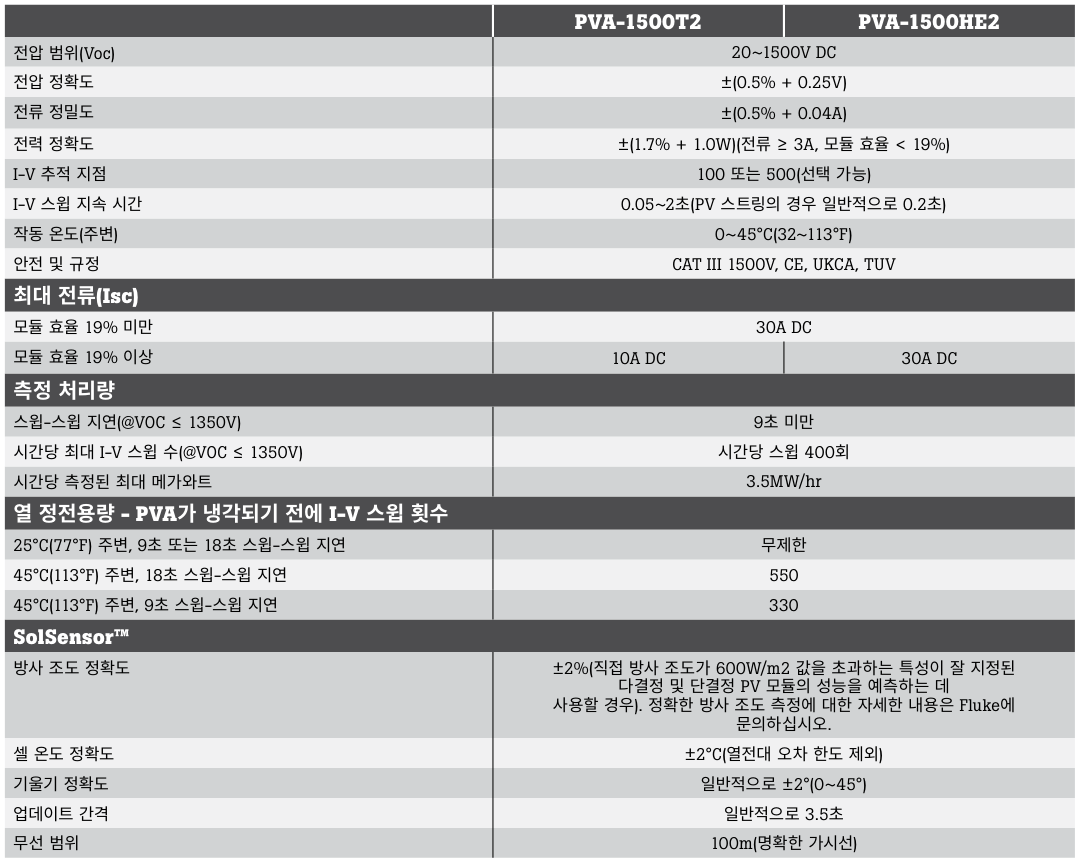

최대 30A의 고효율 모듈에 대한 정확한 측정: 고효율 모듈(모듈 효율 >19% 초과)은 정전용량이 높기 때문에 일부 I-V 곡선 트레이서에서는 이를 측정할 수 없는 문제가 발생할 수 있습니다. PVA-1500HE2는 고효율 모듈을 포함한 모든 스트링 유형을 최대 30A까지 측정할 수 있도록 고유하게 설계되었습니다. 고온 환경에서의 빠른 성능: PVA-1500HE2는 9초의 빠른 스윕-스윕 지연으로 작동합니다(Voc < 1350V 에서). 그 결과 표준 곡선 트레이서가 과열로 인해 종종 실패하는 고온 설정에서도 한 시간 내에 3.5MW를 측정할 수 있습니다.

SolSensor™ 무선 PV 참조 센서

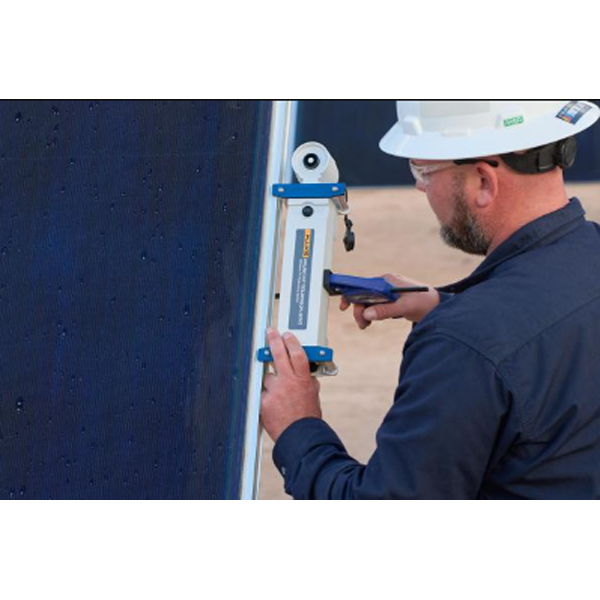

SolSensor™는 PV 모델에 방사 조도, 모듈 온도 및 배열 기울기 데이터를 제공합니다. 모델은 이 정보를 사용하여 이러한 작동 조건에서 I-V 곡선 모양을 예측하고 측정된 곡선을 표준 테스트 조건으로 변환합니다. SolSensor™는 모듈 프레임에 고정되어 방사 조도 센서의 방향을 자동으로 배열 평면에 맞춥니다.

SolSensor™의 실리콘 광다이오드 센서의 스펙트럼 응답은 테스트 중인 PV 기술에 맞게 보정됩니다. 다결정 셀 및 단결정 셀과 CdTe(카드뮴 텔루라이드) 및 기타 박막 기술에 대한 특수 요소가 제공됩니다. 센서는 온도에 따라 보상되며 각 유닛의 각도 반응은 회전과 높이에 따라 보정됩니다. 그 결과, SolSensor™는 광범위한 기술, 하늘의 컨디션 및 태양 각도에 걸쳐 정확도가 높아 하루 중 이른 시간과 늦은 시간에 I-V 곡선을 측정할 수 있습니다.

SolSensor™는 모듈 뒷면 온도를 측정하기 위한 2개의 외부 열전대 입력을 제공합니다. 유효 셀 온도는 IEC 60904-5에 따라 측정된 I-V 곡선에서 직접 계산할 수도 있습니다. PVA의 SmartTemp™ 기능은 선택적으로 이 두 가지 방법을 혼합하여 최고의 정확도를 제공합니다.

PVA 및 SolSensor™는 가시선 무선 범위 100m의 WiFi를 통해 PC와 무선으로 통신합니다. 즉, 거추장스러운 와이어가 없고, 빠른 설정이 가능하며, 스트링 문제를 해결하는 동안 이동이 가능하고, 단일 SolSensor™ 설정으로 여러 결합기 박스를 측정할 수 있는 유연성이 있습니다.
