WIFI를 통한 MQTT용 AC 전류 모니터 센서

기능 개요

 > 산업용 등급 무선 전류 모니터(RMS 출력)

> 0-100A 또는 0-200A의 AC 전류 범위 옵션

> 자동 시간 지연(Auto Time Delay) 기반 데이터 샘플 전송

> 전류 변화 감지 및 전송

> 전류 변화 감지 구간 설정 기능

> 무선 전류 센서 보정

> 2.4GHz WiFi 통신 모듈 사용

> 플러그 앤 플레이 설정 : WiFi 및 MQTT 자격 증명만 필요

> SoftAP 웹 페이지 설정 구성

> 센서와 WiFi 연결 간의 암호화된 통신

> IEEE-802.11B/G/N WiFi 프로토콜 지원

> WPA/WPA2/WPA2-엔터프라이즈 WiFi 보안 프로토콜 지원

> DHCP 또는 고정 IP 관리 무선 네트워크 지원

> 제로 설정으로 MQTT에 자동 보고

> 센서 데이터를 MQTT 브로커로 전송

> 사용하기 쉬운 JSON 형식 - MQTT 브로커에 보고되는 센서 데이터

> 6-32VDC 전원 공급 장치를 사용하여 외부에서 전원 공급

> 오픈 프로토콜

> IP65 등급 인클로저 : 고정 자석 사용 가능

제품 자료

문서 자료

> WiFi MQTT 전류 모니터 센서 사용자 메뉴얼

> +More App WiFi AC 전류 모니터 사용자 메뉴얼

WIFI를 통한 MQTT용 AC 전류 모니터 센서

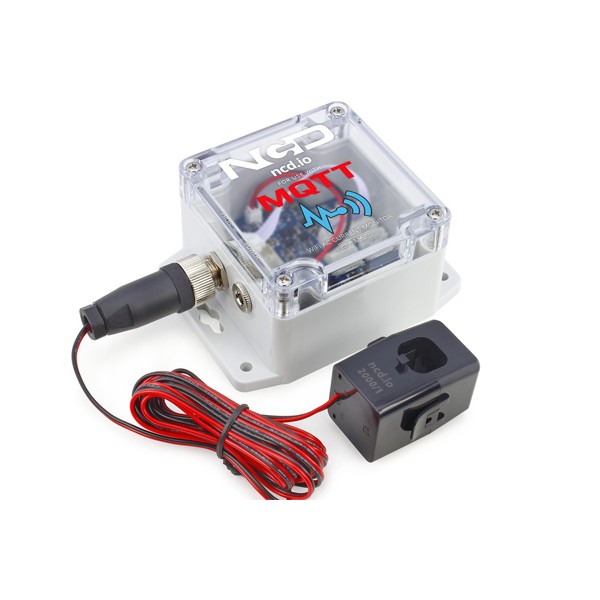

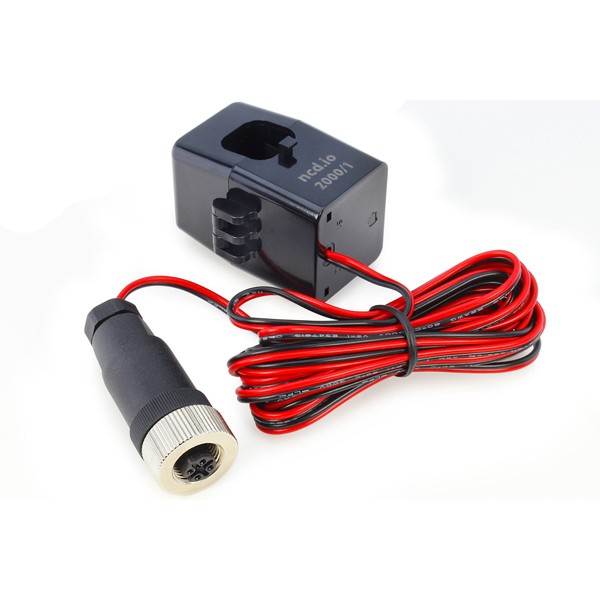

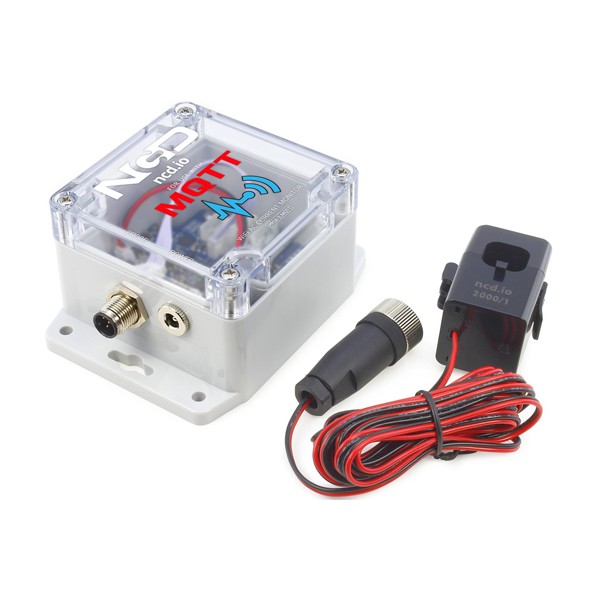

NCD는 세계 최고 수준의 WiFi를 사용하는 MQTT용 AC 전류 모니터 센서를 제작하였습니다. 우리가 고안한 것은 높은 정확도, 높은 신뢰성, 그리고 사용하기 쉬운 WiFi 지원 AC 전류 모니터로 모든 MQTT 브로커에 연결하고 전송할 수 있습니다. 이 제품은 100A 또는 200A 스플릿 코어 전류 센서를 사용하여 전류를 높은 속도로 샘플링하며 여러 데이터 샘플을 얻고 사용자가 설정한 간격으로 WiFi를 통해 RMS 전류를 MQTT 브로커에 브로드캐스트합니다.

이 MQTT용 AC 전류 모니터 센서는 모든 MQTT 브로커와 함께 작동하도록 개발되었습니다. 세계에서 가장 널리 사용되는 IoT 프로토콜 중 하나인 MQTT는 무선 센서 디바이스의 데이터를 보기 위한 필수적이고 사용하기 쉬운 도구입니다. 따라서 MQTT는 IoT 무선 센서로 구성된 NCD 시스템의 연결성을 확보하기 위한 NCD 엔지니어링팀의 최우선 과제입니다.

AC 전류 감지와 관련하여 NCD IoT 센서의 사용 편의성, 저렴한 가격, 높은 정확도, 작동 온도 범위, 보안 기능은 높은 사용자 만족도를 제공합니다.

이 센서는 외부에서 전원을 공급받아야 하며 6-32VDC 전원 공급 장치를 사용할 수 있습니다.

모터 전류 모니터 어플리케이션

> 예측 유지보수 모니터링

> 기계의 작동 시간 추적

> 전기 모터/펌프의 사이클 횟수 추적

> 친환경 에너지 감사

> 장치 제어 애플리케이션을 위한 전류 모니터링

> MQTT용 전류 모니터링

MQTT.fx로 전류 모니터링

MQTT.fx는 MQTT 브로커에서 센서 데이터를 스트리밍할 수 있는 어플리케이션입니다. 이 간단한 기능을 사용하면 온도 및 습도 센서 데이터를 손쉽게 모니터링할 수 있습니다. 센서를 구성할 때 이 데이터가 JSON 형식으로 표시되는 방식을 사용자 지정할 수 있습니다.

클라우드 업데이트 항목인 MQTT.fx 어플리케이션의 또 다른 유용한 기능인 JSON 형식의 명령을 사용하여 설정을 구성할 수 있습니다. 이 작업은 오픈 어플리케이션에서 센서가 데이터를 전송하는 동안 수행할 수 있으므로 설정을 변경해야 할 때마다 센서 설정 프로세스를 반복하는 시간과 노력을 절약할 수 있습니다.

전송 간격은 클라우드 업데이트 토픽에 {"interval":2000}이라는 JSON 명령을 게시하여 업데이트할 수 있습니다. 이 명령이 실행되면 센서의 새로운 온습도 데이터가 2초마다 표시됩니다.

전송 간격

이 장치는 사용자가 미리 설정한 간격을 기반으로 주기적으로 데이터를 전송합니다. 이 센서는 배터리를 사용하지 않으므로 배터리 수명을 절약하기 위해 전송 간격을 조정할 필요가 없습니다.

보안

NCD에서는 신제품을 개발할 때 항상 보안을 최우선 과제로 삼고 있습니다. 따라서 이 MQTT WiFi 센서에는 WiFi와 MQTT 보안 프로토콜이 모두 포함되어 있습니다.

WiFi 보안 :

> WPA/WPA2/WPA2-기업용 WiFi 보안 프로토콜

> IEEE-802.11B/G/N WiFi 프로토콜

> DHCP 또는 고정 IP 관리 무선 네트워크

MQTT 브로커 보안 :

> TLS

> Basic AUTH

> OPEN

이 WiFi MQTT 센서가 사용하는 보안 기능은 거의 대부분의 IoT 서버와 호환됩니다. MQTT 웹 인터페이스를 통해 센서를 구성할 때 Soft AP 사용자 이름 및 암호와 같이 장치의 보안을 높이기 위한 여러 옵션이 제공됩니다. WiFi 센서에 보안 계층을 하나 더 추가하므로 이와 같은 기능을 활용하는 것이 좋습니다.

IoT 보안은 매우 중요하게 여겨져야 합니다. 이것이 NCD의 제품에 최고의 보안 기능을 구현하는 이유입니다. 장치에서 설정을 구성하는 방법에 대한 자세한 내용은 제품 사용자 가이드를 확인하십시오.

센서 설정

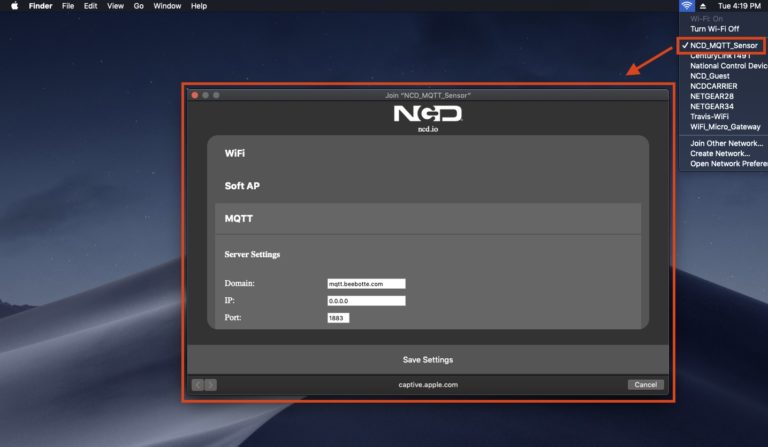

MQTT WiFi 센서에 연결하면 NCD 웹 인터페이스가 자동으로 열리고 표시됩니다. 이 쉬운 인터페이스를 사용하면 소프트웨어 다운로드나 복잡한 설정 절차 없이 간단한 단계로 WiFi를 통해 MQTT 센서를 구성할 수 있습니다.

사용자는 제품 사용자 가이드를 참조하여 장치가 연결할 네트워크를 선택하고 장치에 액세스할 수 있는 암호를 만들고 MQTT 설정을 사용자 정의할 수 있습니다. 이러한 MQTT 설정에는 서버 설정, 클라이언트 설정 및 메시지 설정이 포함됩니다.
