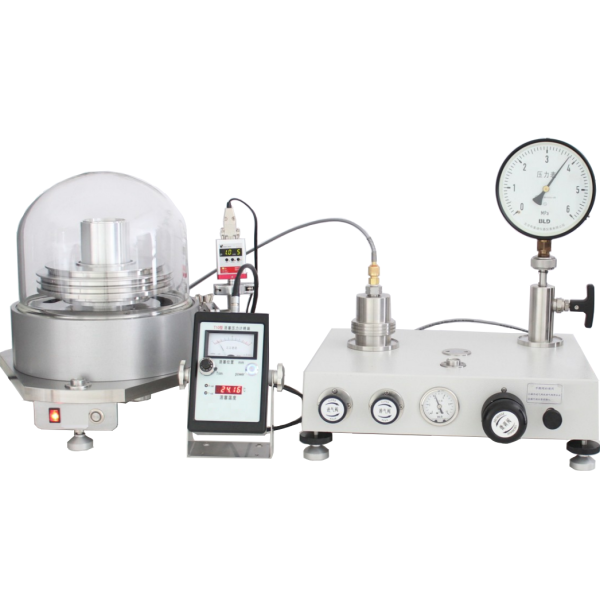

이 가스는 절대 압력 및 게이지 압력에 대한 기본 표준으로 BL503 절대 압력 피스톤 게이지를 작동시켰으며, 압력 평형 플로팅 요소의 진공 상태 질량과 피스톤 실린더 치수에서 유효 면적을 구하는 데 중점을 두었습니다. 계측 및 연구 기관이 탁월한 기본 압력 측정을 실현하고 전파할 수 있도록 설계되었습니다.

특징들

• 읽기 정확도의 0.005%

• 압력 범위는 최대 20MPa입니다.

• 세 가지 다른 피스톤 실린더 유닛을 서로 다른 압력으로 교환할 수 있습니다.

• 20kg 질량 세트 또는 40kg 질량 세트(옵션)

• 질량 세트를 회전하는 내장 모터

• 다이얼 피스톤 위치 표시기 사용

• PT100은 피스톤 온도를 나타냅니다.

• 피라니 진공 게이지는 벨 병의 잔여 진공을 정확하게 측정할 수 있습니다.

• 전체적으로 가공된 알루미늄 합금 베이스는 시스템의 조립 정확도와 작동 유연성을 보장합니다.

• 모든 내부 압력 피팅은 스테인리스 스틸 소재로 제작되어 주요 밀봉 구성 요소의 녹과 잦은 장비 유지보수를 방지합니다.

어플

• 실험실의 1차 압력 표준

• 작업장의 기준 압력 측정

사양

• 정확도: 판독값의 0.005%

• 피스톤 및 실린더 재료: 텅스텐 카바이드

• 질량 재료: 304 스테인리스 스틸

• 파이프 라인 소재: 316L 스테인리스 스틸

• 공압 모재: 알루미늄 합금

• 밀봉 재료: 부나-N, PTFE, Cu 합금

• 중간: 건조하고 깨끗한 공기 또는 순수 질소

• 중력: 9.80665m/s² 또는 로컬 가치를 커스터마이징합니다.

• 사용 가능한 압력 단위: MPa, 막대, PSI(선택 사항)

• 압력 커넥터: 메트릭

• 기본 치수(L*D*H): 185 x 455 x 380mm

• 기본 무게: 약 15kg

20KG 질량 세트의 압력 범위

배송 범위

• BL503 절대 압력 피스톤 게이지 베이스(60MPa)

• 피스톤 실린더 유닛

• 304 스테인리스 스틸 질량 세트

• 질량 운반체

• 종 항아리

• 진공 측정기

• 피스톤 위치 단자

• 공압 레귤레이터(10MPa 또는 20MPa에 따라 다름)

• Adapter kits (1/4NPT, ½NPT, ¼G, ½G)

선택적 액세서리 및 서비스

• ISO17025 교정 인증서(P/N:CAL-503)

• 가스병(15MPa/40L)

• 전기 진공 펌프

주문 모델 번호

• BL503-400KPa

• BL503-2MPa

• BL503-10MPA

• BL503-20MPA
