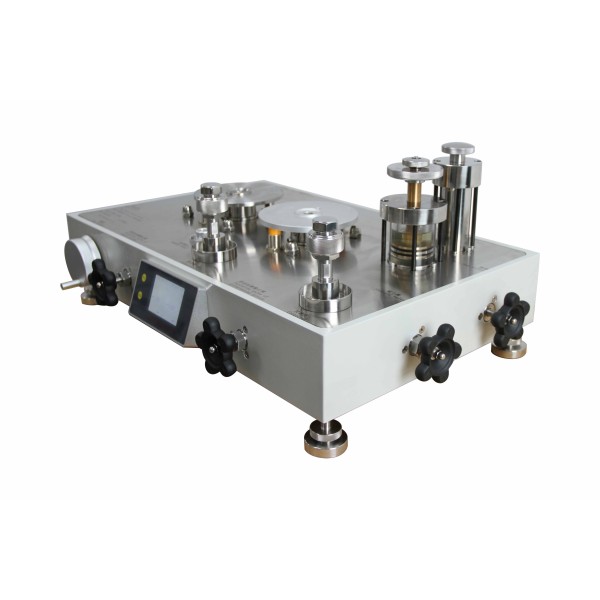

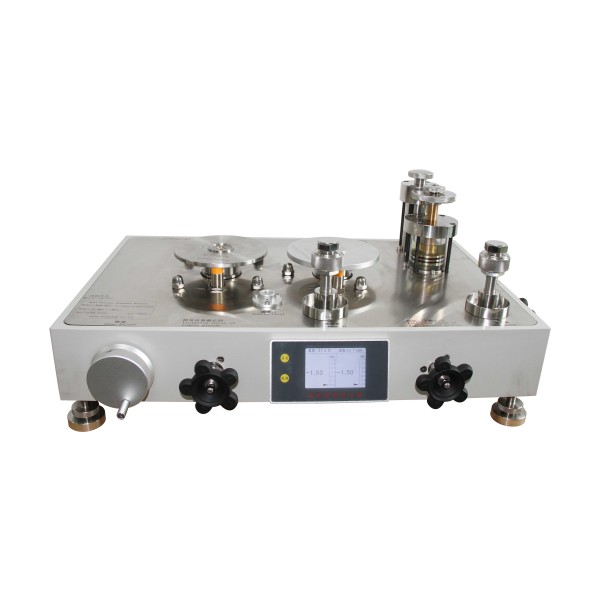

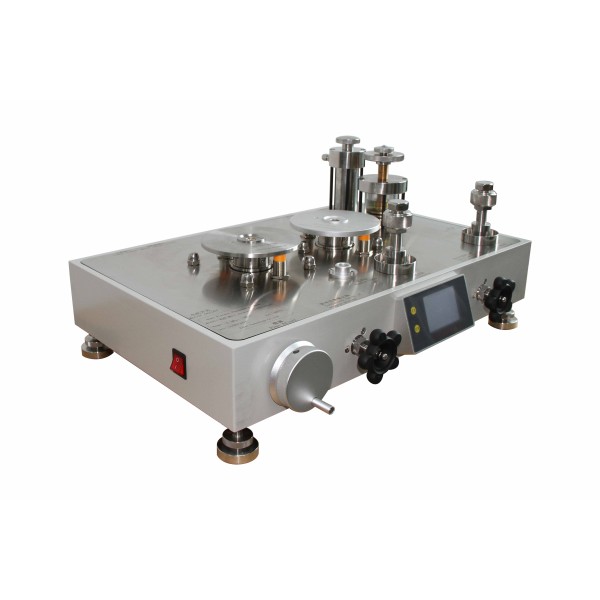

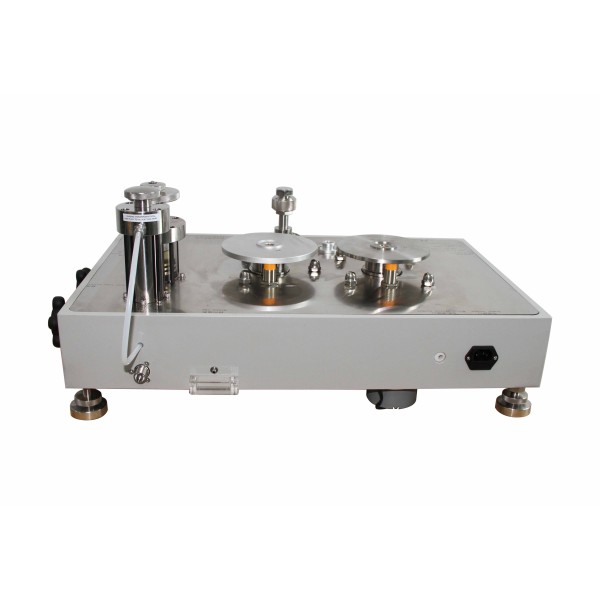

BL505 듀얼 피스톤 압력 균형(-100kPa ~ 1MPa) > 분동식 압력교정기
.jpg)
[1](3).jpg)
상품 이미지 전체보기
제품 정보

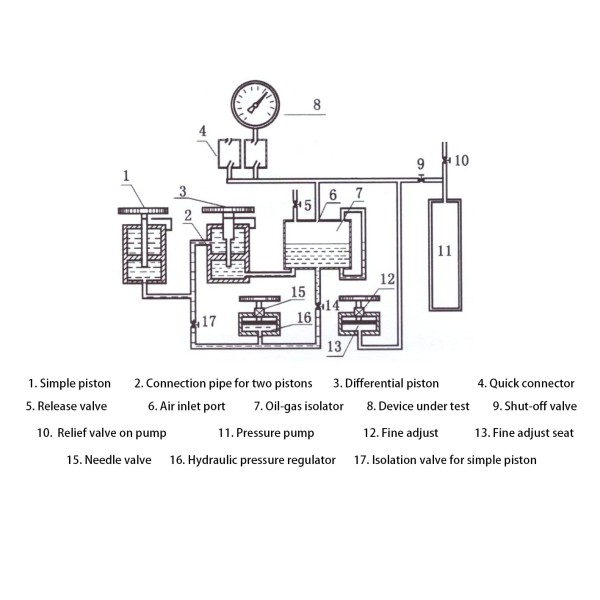

모델 BL505 이중 피스톤 압력 균형은 마스터 피스톤과 슬레이브 피스톤을 통해 힘 균형 시스템을 달성하는 정압 원리를 기반으로 합니다. 시스템이 양의 압력을 받으면 두 피스톤의 균형이 깨집니다. 슬레이브 피스톤이 상승하고 마스터 피스톤이 하락합니다. 시스템의 원래 균형을 복원하기 위해 몇 가지
균형을 회복하려면 슬레이브 피스톤에 무게추를 추가해야 합니다. 이때 추가된 가중치의 가중치는 테스트한 시스템의 압력 값입니다. 반대로 시스템에 음압이 도입되면 살브 피스톤이 떨어지고 마스터 피스톤이 상승합니다. 이때 여러 개
마스터 피스톤의 균형을 맞추기 위해 무게를 추가해야 하며, 추가된 무게의 무게는 테스트한 시스템의 진공 값입니다.
특징들
0.01%, 0.02%, 0.05% 정확도 클래스
모터는 무게를 회전시킵니다.

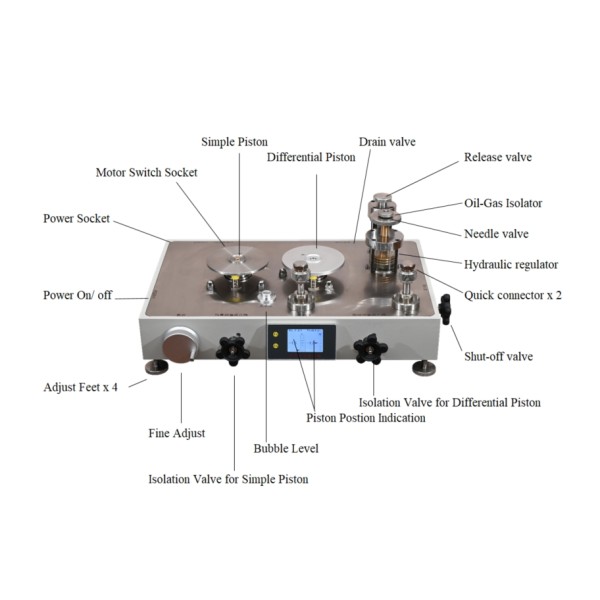

전면 LED는 피스톤 위치, 실제 온도 및 습도를 표시합니다.
오일 압력 조절기와 오일 가스 아이솔레이터에는 니들 밸브가 장착되어 있습니다.
ISO17025 공인 보정
어플
스프링 튜브 압력 게이지와 정밀 스프링 튜브 진공 게이지를 보정합니다.
수은 압력 게이지와 비부식 산업용 압력 게이지를 테스트합니다.
· 제품 사양
사양
압력 범위 | (-0.1~0~0.25) MPa |
0.01 % rd | (-0.1~-0.01)MPa: ±0.01%rd (-0.01~0)MPa:±1Pa (0~0.01)MPa: ±1Pa (0.01~0.25)MPa: ±0.01%rd |
0.02 % rd | (-0.1~-0.01)MPa: ±0.02%rd (-0.01~0)MPa:±2Pa (0~0.01)MPa:±2Pa (0.01~0.25)MPa: ±0.02%rd |
0.05 % rd | (-0.1~-0.01)MPa: ±0.05%rd (-0.01~0)MPa:±5Pa (0~0.01)MPa:±5Pa (0.01~0.25)MPa: ±0.05%rd |
압력 범위 | (-0.1~0.6) MPa |
0.01 % rd | (-0.1~-0.01)MPa: ±0.01%rd (-0.01~0)MPa: ±1Pa (0~0.01)MPa: ±1Pa (0.01~0.6)MPa: ±0.01%rd |
0.02 % rd | (-0.1~-0.01)MPa: ±0.02%rd (-0.01~0)MPa: ±2Pa (0~0.01)MPa: ±2Pa (0.01~0.6)MPa: ±0.02%rd |
0.05 % rd | (-0.1~-0.01)MPa: ±0.05%rd (-0.01~0)MPa: ±5Pa (0~0.01)MPa: ±5Pa (0.01~0.6)MPa: ±0.05%rd |
압력 범위 | (-0.1~0~1) MPa |
0.01% rd | (-0.1~-0.01)MPa: ±0.01%rd (-0.01~0)MPa: ±1Pa (0~0.01)MPa: ±1Pa (0.01~1)MPa: ±0.01%rd |
0.02 % rd | (-0.1~-0.01)MPa: ±0.02%rd (-0.01~0)MPa: ±2Pa (0~0.01)MPa: ±2Pa (0.01~1)MPa: ±0.02%rd |
0.05 % rd | (-0.1~-0.01)MPa: ±0.05%rd (-0.01~0)MPa: ±5Pa (0~0.01)MPa: ±5Pa (0.01~1)MPa: ±0.05%rd |
Pressure range: (-0.1~0~0.25) MPa, (-0.1~0~0.6) MPa, (-0.1~0~1) MPa
정확도: 0.01%, 0.02%, 0.05%
피스톤 재료: 텅스텐 카바이드
실린더 재료: 텅스텐 카바이드
질량 재료: 304 스테인리스 스틸
파이프 라인 소재: 316L 스테인리스 스틸
기본 재료: 알루미늄 합금
중간: 건조한 공기 또는 순수 질소 구동, 오일 러빙
중력: 로컬 또는 표준9에 맞게 사용자 지정합니다.80665m/s²
압력 커넥터: 메트릭
전원 공급 장치: 100-240VAC
기본 치수: 310mm(H) x 680mm(L) x 480mm(D)
기본 무게: 약 40kg
질량 압력 및 수량
부품 번호 | BL505-250KPA | BL505-600KPA | BL505-1MPa |
MPaRea | (-0.1~0.25) MPa | (-0.1~0.6) MPa | (-0.1~1.0) MPa |
0.1MPa | 1 | 5 | 9 |
0.05MPa | 2 | 2 | 2 |
0.02 MPa | 1 | 1 | 1 |
0.01MPa | 2 | 2 | 2 |
0.005 MPa | 1 | 1 | 1 |
0.002MPa | 2 | 2 | 2 |
0.001MPa | 1 | 1 | 1 |
-0.05MPa | 1 | 1 | 1 |
-0.02 MPa | 1 | 1 | 1 |
-0.01MPa | 2 | 2 | 2 |
-0.005 MPa | 1 | 1 | 1 |
-0.002MPa | 2 | 2 | 2 |
-0.001MPa | 1 | 1 | 1 |
· 제품 구성
배송 범위
BL505 듀얼 피스톤 압력 균형 베이스
간단한 피스톤 실린더 유닛
디퍼렌셜 피스톤 실린더 유닛
단순 및 차동 질량 세트(x2)
질량 운반선(x2)
Adapter kits (1/4’’ NPT, ½’’ NPT, G1/4, G1/2)
사용 설명서
보증
선택적 액세서리 및 서비스
ISO17025 교정 인증서(P/N: CAL-505)
수동 작동식 공압 핸드 펌프
주문 모델 번호
BL505 / 부품 번호 / 정확도 / 중력 값
