높은 라인 압력에서 δP를 정의하는 주요 과제는 라인 압력과 차압의 매우 높은 비율과 라인 압력 크기의 상대적으로 작은 불안정성이 차압의 작은 크기에 비해 매우 크다는 사실에서 비롯됩니다.

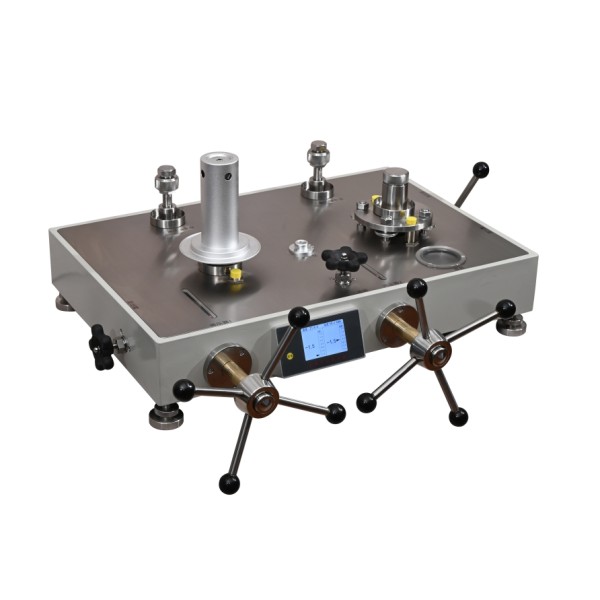

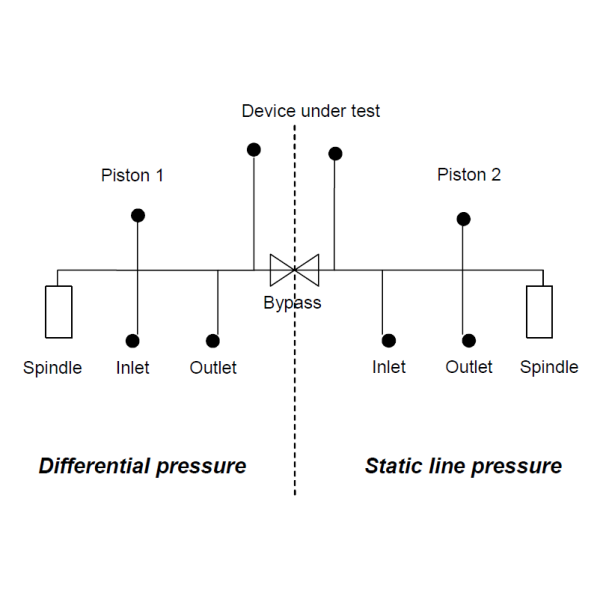

BL508 차압 데드 웨이트 테스터는 두 개의 오일 윤활유/가스 작동식 피스톤을 사용하는 하이 라인 차압 측정 원리를 사용하여 두 피스톤의 전체 측정 불확실성보다 훨씬 낮은 불확실성으로 라인 압력을 설정하고 유지할 수 있습니다.   마스터 및 슬레이브 피스톤은 차압 오차가 차압에 미치는 영향을 최소화하기 위해 차압 측정을 하기 전에 라인 압력에서 교차 플로팅됩니다.   하이 라인 디퍼렌셜 모드는 피스톤 실린더 유닛의 매우 높은 감도에 의존하여 하이 라인 압력에 비해 낮은 차압을 설정하고 안정화합니다.

(60MPa는 오일 윤활유/오일 작동식 피스톤을 사용합니다.)

특징들

• 높은 정압 60MPa 조건에서 차압 측정

• 각 피스톤 및 실린더 유닛을 별도로 사용하여 게이지 압력을 측정할 수 있습니다.

• 오일 윤활유/가스 작동 피스톤 2개

• 과압 보호 기능이 통합되어 있습니다.

• 내장 오일/가스 분리기

어플

• 실험실의 1차 압력 표준

• 정밀 압력 측정

압력 선택 가능 시트

사양

• 차압 범위: 0.05kPa ~ 1000kPa

• 차압 정확도:   2Pa + 5 x 10^-7P + 1 x 10^-4 △P    (P: 선 압력, △P: 차압)


• 정압 범위: 0.1MPa to 60MPa

• 정압 정확도: 0.01%rd


• 피스톤 재료: 탄화 텅스텐

• 실린더 재료: 탄화 텅스텐

• 질량 재료: 304 스테인리스 스틸

• 유압 기본 재료: 알루미늄 합금

• 밀봉 재료: 부나-N, FTM, PTFE, 구리 합금

• 중간: 오일 윤활유/순수 질소 작동

• 중력: 표준 9.80665m/s² 또는 국소 중력을 맞춤화합니다.

• 사용 가능한 압력 단위: MPa, 막대, PSI(선택 사항)

• 압력 커넥터: 메트릭(NPT 및 BSP는 선택 사항)

• 기본 치수: 540mm(H) x 625mm(L) x 480mm(D)

• 기본 무게: 약 35kg

배송 범위

• BL508 정압 데드 웨이트 테스터 베이스

• 마스터 및 슬레이브 피스톤 실린더 유닛

• 마스터 및 슬레이브 304 스테인리스 스틸 질량 세트

• 마스터 및 슬레이브 매스 캐리어

• 어댑터 키트(1/4인치 NPT, ½' NPT, G ¼, G ½)


• 연결 호스

• 트랜짓 케이스

선택적 액세서리 및 서비스

• ISO17025 공인 교정 인증서(P/N:9000-508)

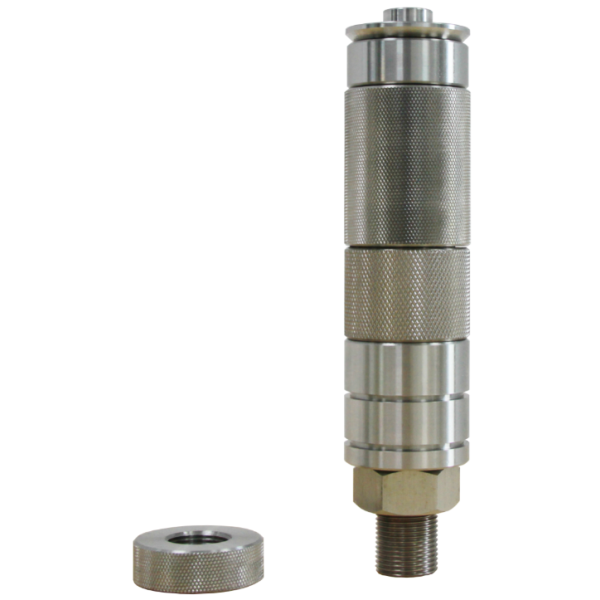

• 유수 분리기 70 MPa (P/N:1558-70)

주문 방법

• 모델 BL508 / 압력 부품 번호 / 정확도 / 중력
