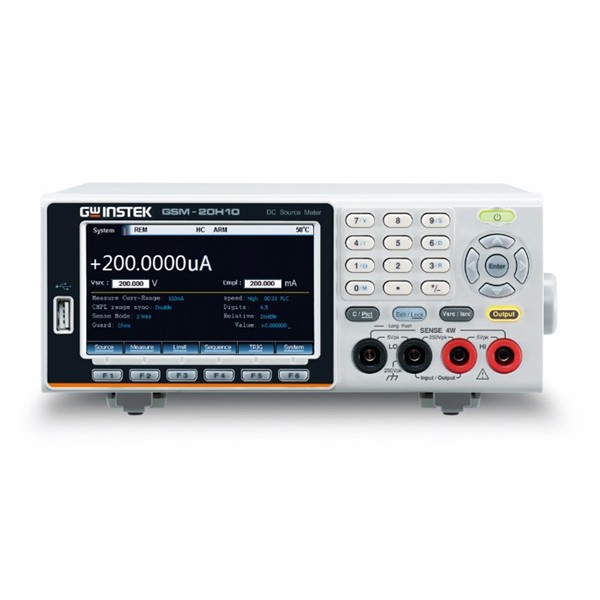

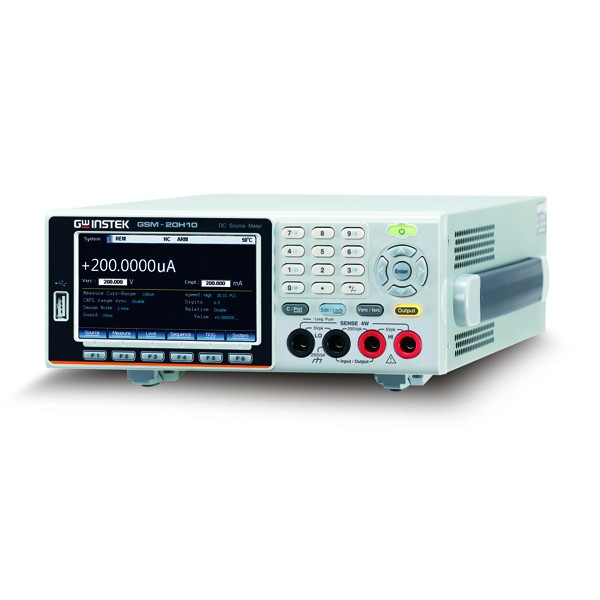

GSM-20H10 정밀 DC소스 메저유닛 요약정보 및 구매

MODEL : GSM-20H10

정밀급 DC 소스 측정장비
브랜드 GWINSTEK
판매가격 전화문의 (031-713-5988)
원산지 대만
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

제품 특징


  • 최대 출력: ±210V/±1.05A/22W
  • 시퀀스 출력 모드 제공, 최대 2500개 편집 포인트

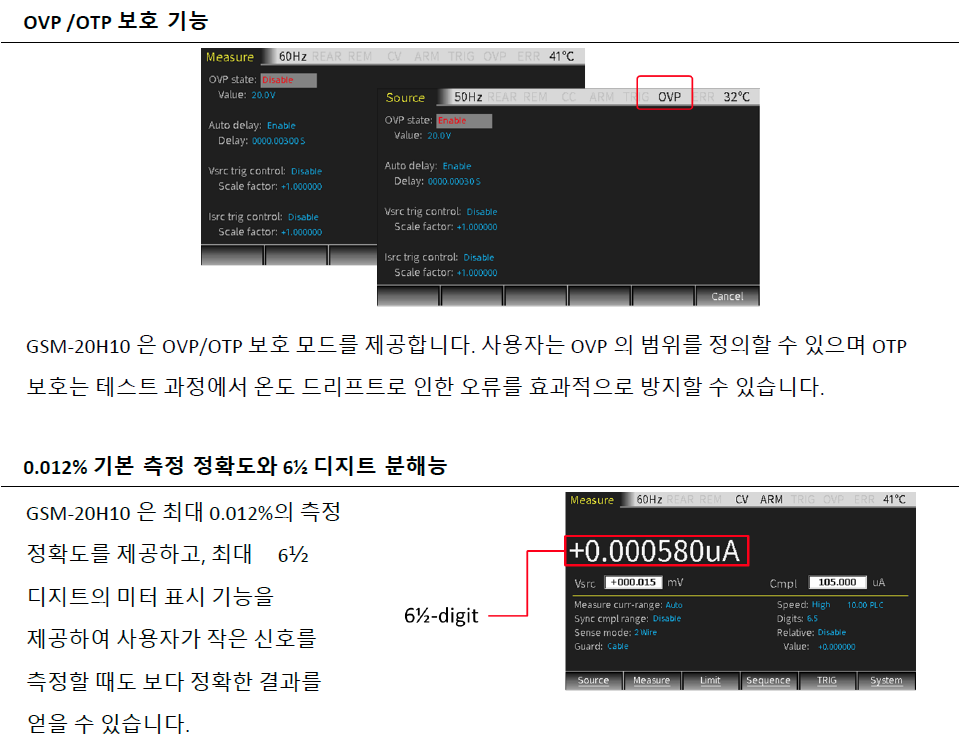

  • OVP /OTP 보호 기능
  • 0.012% 기본 측정 정확도와 6½-digit 분해능

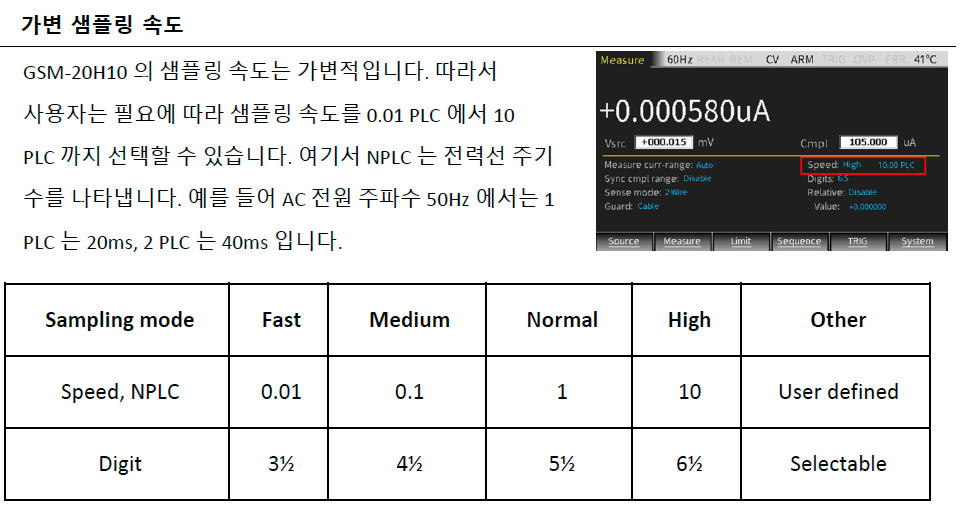

  • 샘플링 속도 조절 기능 제공

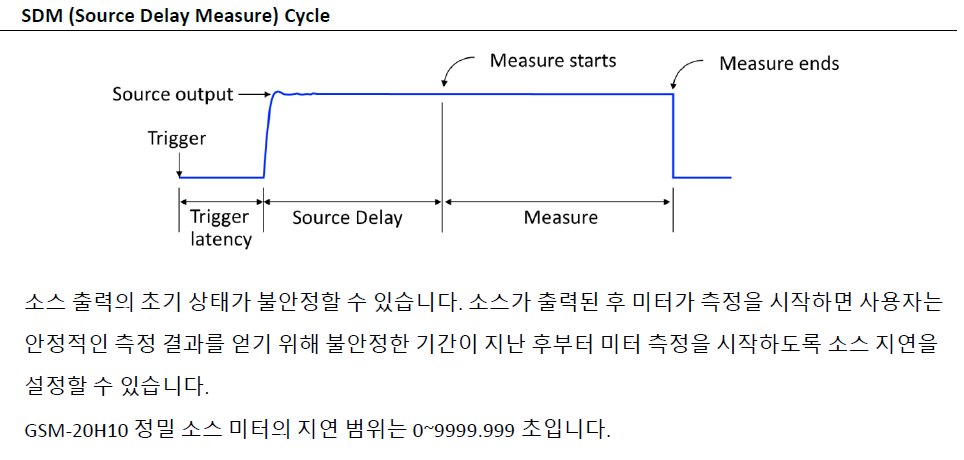

  • SDM (Source Delay Measure) 주기

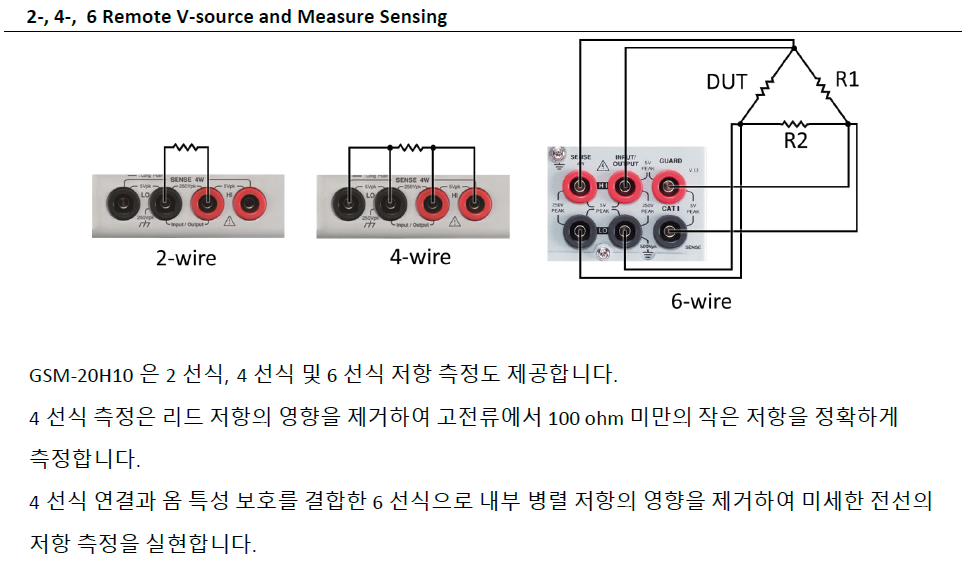

  • 2선, 4선 및 6선 리모트 V-소스 및 측정값 보정

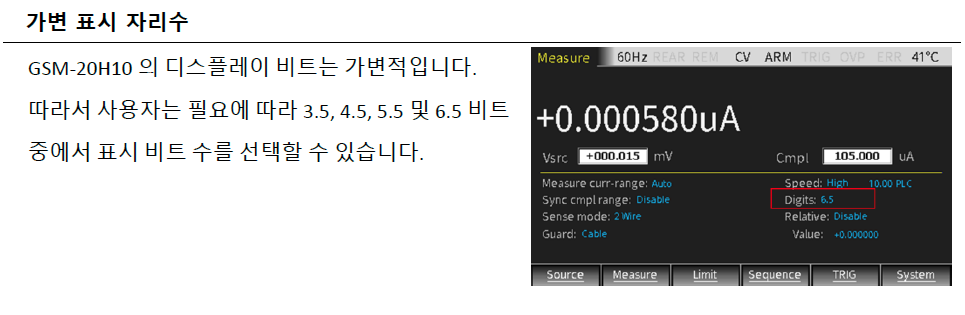

  • 소수점 아래 자래 수 표시 조절 기능

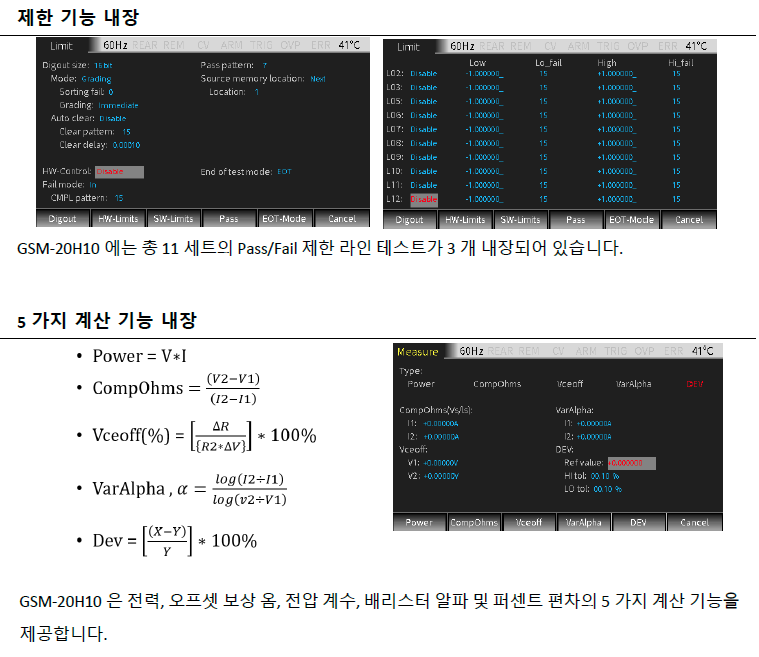

  • 5가지 수학적 기능 제공

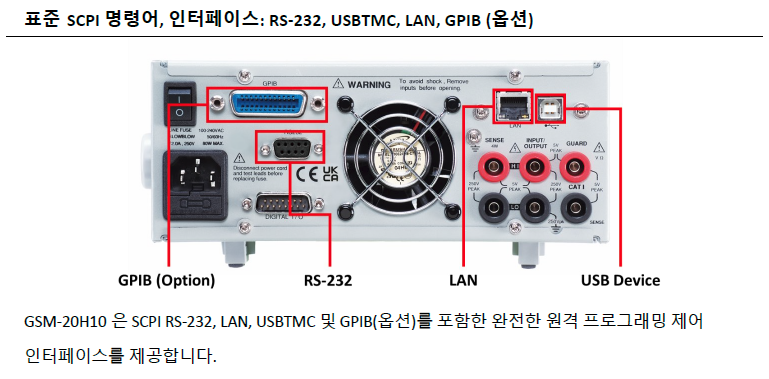

  • 표준 SCPI 명령 인터페이스 제공 : RS-232, USBTMC, LAN, GPIB (옵션)
  • 4.3\" TFT LCD, 디지털 숫자 키패드


제품설명

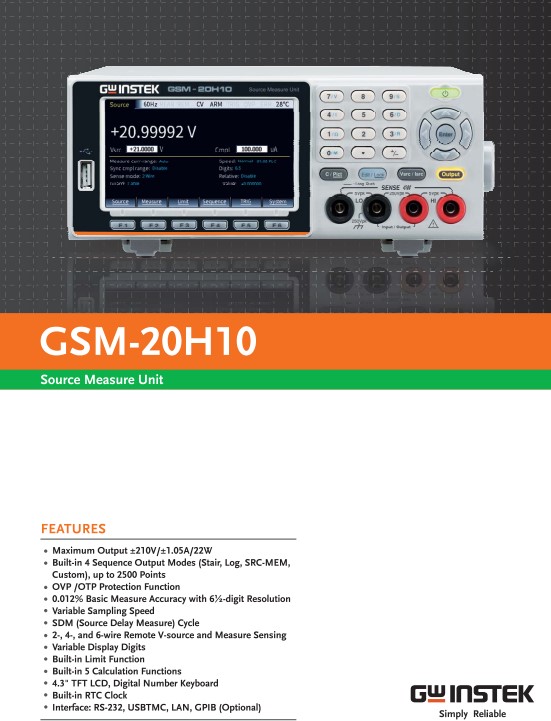

1. GW Instek에서 출시한 GSM-20H10은 안정적인 DC 전원 및 6½ 멀티미터 기능을 제공하는 소스 메저 유닛입니다.

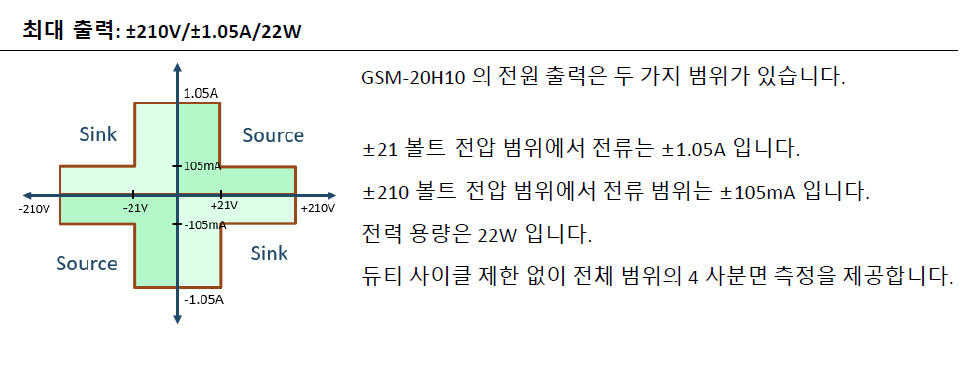

2. 다양한 테스트에 활용 가능한 ±210V/±1.05A/22W의 4사분면 작동을 지원합니다.
3. 측정 정확도는 0.012%, 1µV/10pA/10µΩ의 분해능, 샘플링 속도는 최대 50k/S로 빠르고 정확한 특성 분석이 가능합니다.
4. 대형 4.3인치 화면과 SDM(Source Delay Measure) 기능을 통해 측정 설정과 결과를 확인하고 불안정한 신호를 방지할 수 있습니다.

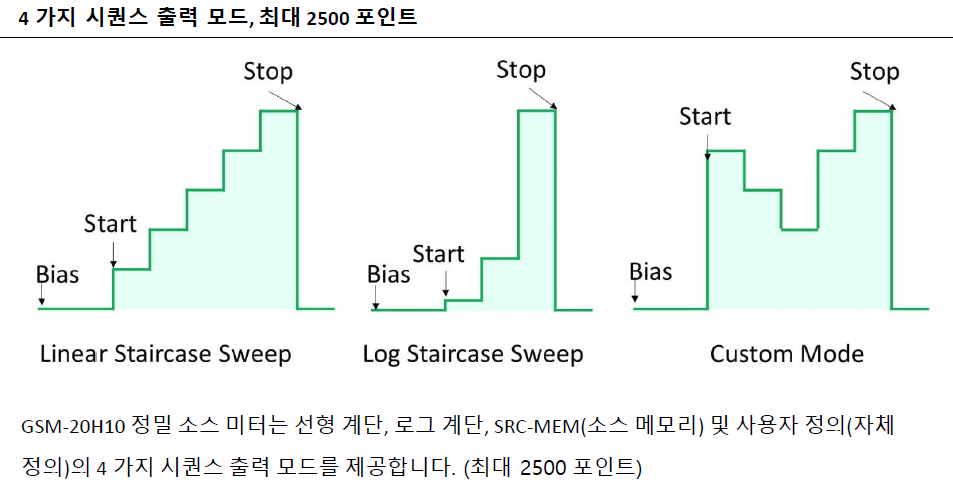

5. 4가지 내장 시퀀스 출력 모드(선형로그, SRC-MEM, 사용자 지정)가 있으며 최대 2500개 지점의 시퀀스 변형 출력을 지원할 수 있습니다.
6. OVP/OTP 보호기능이 있어 효율적인 테스트를 지원합니다.
7. RS-232, USBTMC, LAN, GPIB(옵션인터페이스를 제공하여 사용자의 요구에 부합합니다.



다양한 소자들에 대한 공통 테스트 항목



Microcircuit

1

IC

IV 테스트, I/O 곡선

Component

1

다이오드

순방향 전도 전압순방향 전류역항복 전압역전류

2

BJT

IV 테스트특성 곡선

3

MOSFET

IV 테스트특성 곡선

4

IGBT

IV 테스트특성 곡선

Battery

1

리튬 배터리

IV 테스트충방전 스캔 곡선

2

태양전지

IV 테스트방전 스캔 곡선

Material

1

그래핀

IV 테스트, I/O 곡선

2

탄소나노튜브

IV 테스트, I/O 곡선



· 제품 사양



· 제품 구성

기본 액세서리

CD 사용 설명서 x1, 빠른 시작 설명서 x1 테스트 리드 GTL-207A x 1, 악어 클립 x 2



옵션 액세서리

SM-01

디지털 I/O 어댑터, DB15 DB9 + 8 마이크로 DIN으로 변환

SM-02

디지털 I/O 어댑터, DB15 DB37 + 8 마이크로 DIN으로 변환

GTL-246

USB 케이블 (USB 2.0 A-B Type,  1200mm)

GTL-258

GPIB 케이블(25 Micro-D 커넥터)



주문 정보

GSM-20H10

정밀 소스 메저 유닛

견적문의

GSM-20H10 (+GPIB)

정밀 소스 메저 유닛 (+GPIB 카드 옵션)

견적문의

옵션 액세서리

SM-01

디지털 I/O 어댑터, DB15 DB9 + 8 마이크로 DIN으로 변환

 견적문의

SM-02

디지털 I/O 어댑터, DB15 DB37 + 8 마이크로 DIN으로 변환

 견적문의

GTL-246

USB 케이블 (USB 2.0 A-B Type,  1200mm)

 견적문의

GTL-258

GPIB 케이블(25 Micro-D 커넥터)

 견적문의
