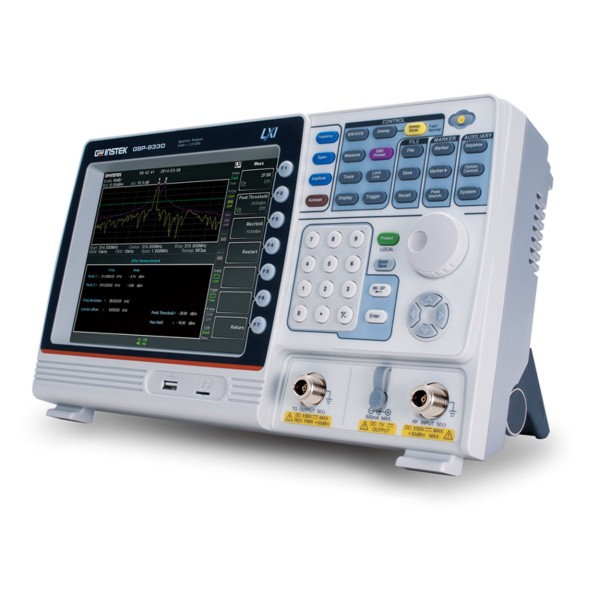

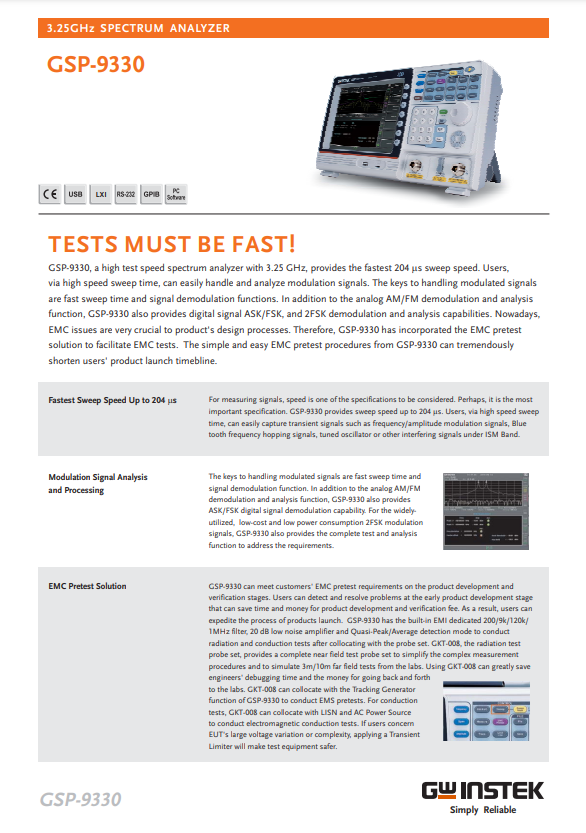

제품 사양

주파수

주파수

범위

9kHz~3.25GHz

분해능

1Hz

주파수 기준

정확도

±(마지막 조정부터 지난 기간 x 에이징) + 온도안정도 + 공급 전압 안정도

에이징

최대 ±1ppm

마지막 조정 후 1년

온도 안정도

±0.025ppm

0~50℃

공급 전압 안정도

±0.02ppm

주파수 리드아웃 정확도

Start/Stop/Center/Marker

±(Marker 주파수 값 x 주파수 기준 정확도 + 10% x RBW + 주파수 분해능)

Trace 포인트

6~601 포인트

Marker 주파수카운터

분해능

1Hz, 10Hz, 100Hz, 1KHz

정확도

±(Marker 주파수 값 x 주파수기준 정확도 + 주파수 카운터 분해능)

RBW/Span≥0.02; Marker level to DNL > 30dB

주파수 Span

범위

0Hz (Zero Span), 100Hz~3.25GHz

분해능

1Hz

정확도

±주파수 분해능

RBW=Auto

위상 잡음

Carrier 신호에서 오프셋

fc=1GHz; RBW=1kHz, VBW=10Hz; Average≥40

10kHz

<-88dBc/Hz

Typical

100kHz

<-95dBc/Hz

Typical

1MHz

<-113dBc/Hz

Typical

RBW(분해능 대역폭) 필터

필터 대역폭

1Hz~1MHz (1-3-10 스텝 증가)

-3dB 대역폭

200Hz, 9kHz, 120kHz, 1MHz

-6dB 대역폭

정확도

±8%, RBW=1MHz; ±5%, RBW<1MHz

Nominal

형상 계수 (Shape Factor)

<4.5 : 1

일반 대역폭 비율 : -60dB:-3dB

VBW(비디오 대역폭) 필터

필터 대역폭

1Hz~1MHz (1-3-10 스텝 증가)

-3dB 대역폭

진폭

진폭 범위

측정 범위

100kHz~1MHz

DANL~18dBm

1MHz~10MHz

DANL~21dBm

10MHz~3.25GHz

DANL~30dBm

감쇠(Attenuator)

입력 감쇠 범위

0~50dB (1dB 스텝)

Auto 또는 Manual 설정

최대 안전 입력 레벨

평균 총 전력

≤+33dBm

Input attenuation(입력 감쇠)≥10dB

DC 전압

±50V

1dB 이득 압축

총 전력 @ 1st Mixer

>0dBm

Typical; fc≥50MHz; Preamp. off

총 전력 @ Preamp

>-22dBm

Typical; fc≥50MHz; Preamp. On

Mixer power level(dBm) = input power(dBm) – attenuation(dB)

DANL(Displayed Average NoiseLevel)

Preamp. off

0dB attenuation; RBW 10Hz; VBW 10Hz; Span500Hz; Reference level=-60dBm; Trace average ≥40

9kHz~100kHz

<-93dBm

Nominal

100kHz~1MHz

<-90dBm- 3 x (f/100kHz) dB

Nominal

1MHz~10MHz

<-122dBm

Nominal

10MHz~3.25GHz

<-116dBm

Nominal

Preamp. on

0dB attenuation; RBW 10Hz; VBW 10Hz; Span500Hz; Reference level=-60dBm; Trace average ≥40

100kHz~1MHz

<-108dBm - 3 x (f/100kHz) dB

Nominal

1MHz~10MHz

<-142dBm

Nominal

10MHz~3.25GHz

<-142dBm+ 3 x (f/1GHz) dB

Nominal

레벨 표시 범위

스케일

Log, Linear

단위

dBm, dBmV, dBμV, V, W

Marker 레벨 리드아웃

0.01dB

Log 스케일

Reference level의 0.01%

Linear스케일

레벨 디스플레이 모드

Trace, Topographic, Spectrogram

Single/Split Windows

Trace 개수

4

검출 모드

+ peak, - peak, Sample, Normal, RMS(not Vide), Quasi-Peak(EMI)Average(EMI)

각 TRACE 개별 설정 가능

Trace 기능

Clear & Write, Max/Min, Hold, View, Blank, Average

진폭 정확도

측정 지점

Center=160 MHz ; RBW 10 kHz; VBW 1 kHz; span100 kHz; log scale; 1 dB/div; peak detector; 23°C±1°C; Signal at ReferenceLevel

Preamp. off

±0.3dB

Reference level 0dBm, 10dB attenuation

Preamp. on

±0.4dB

Reference level -30dBm, 0dB attenuation

주파수 응답

Preamp. off

10dB attenuation, Reference 160MHz, 20~30℃

100kHz~2GHz

±0.5dB

2GHz~3.25GHz

±0.7dB

Preamp. On

0dB attenuation, Reference 160MHz, 20~30℃

1MHz~2GHz

±0.6dB

2GHz~3.25GHz

±0.8dB

감쇠 전환 불확실성 (Attenuation SwitchingUncertainty)

감쇠 설정

0~50dB (1dB 스텝)

불확실성 (Uncertainty)

±0.25dB

Reference : 160MHz, 10dB attenuation

RBW 필터 전환불확실성 (RBW Filter Switching Uncertainty)

1Hz~1MHz

±0.25dB

Reference : 10kHz RBW

레벨 측정 불확실성 (Level MeasurementUncertainty)

총 진폭 정확도

±1.5dB

20~30°C; frequency>1MHz; Signal input 0~-50dBm; Referencelevel 0~-50dBm; Input attenuation 10dB; RBW 1kHz; VBW 1kHz; After Cal; Preampoff

±0.5dB

Typical

스퓨리어스 응답(Spurious Response)

2nd Harmonic

+35dBm

Preamp. Off; Signal input -30dBm; 0dB attenuation

Intercept

+60dBm

Typical;10MHz<775mhz>< p=""><775mhz><>

Typical;775MHz<1.625ghz>< p=""><1.625ghz><>

Third-orderIntercept

>1dBm

Preamp. Off; Signal input -30dBm; 0dB attenuation

300MHz~3.25GHz

Input Related Spurious

<-60dBc

Input signal level -30dBm; 0dB attenuation; 20~30℃

Residual Response

<-90dBm

Input terminated; 0dB attenuation; Preamp off

(Inherent)

Sweep

Sweep 시간

범위

204μs~1000s

Span>0Hz

50μs~1000s

Span=0Hz;최소 분해능=10μs

Sweep 모드

Continuous; Single

Trigger 소스

Free run; Video; External

Trigger 슬로프

Positive edge/Negative edge

RF 전치 증폭기 (RF Pre-amplifier)

주파수 범위

1MHz~3.25GHz

이득

18dB

Nominal (기본 장착)

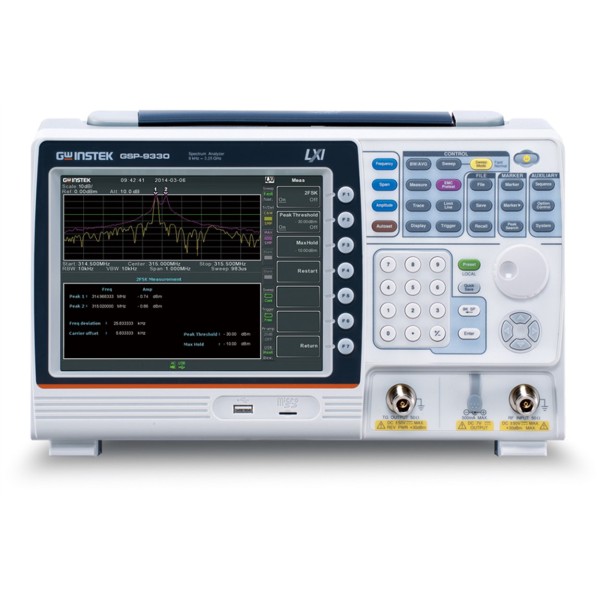

전면 패널 입력/출력

RF 입력

단자 유형

N타입(암)

Nominal

임피던스

50Ω

300kHz~3.25GHz;Input attenuation ≥10dB

VSWR

<1.6:1

옵션 용 전원 단자

단자 유형

SMB(수)

단락 회로 보호 기능

전압/전류

DC+7V/최대 500mA

USB HOST 포트

단자 유형

A 플러그

Full/High/Low 속도 지원

프로토콜

Ver 2.0

MICRO SD 소켓

프로토콜

SD 1.1

최대 32GB 용량

지원카드

MicroSD, Micro SDHC

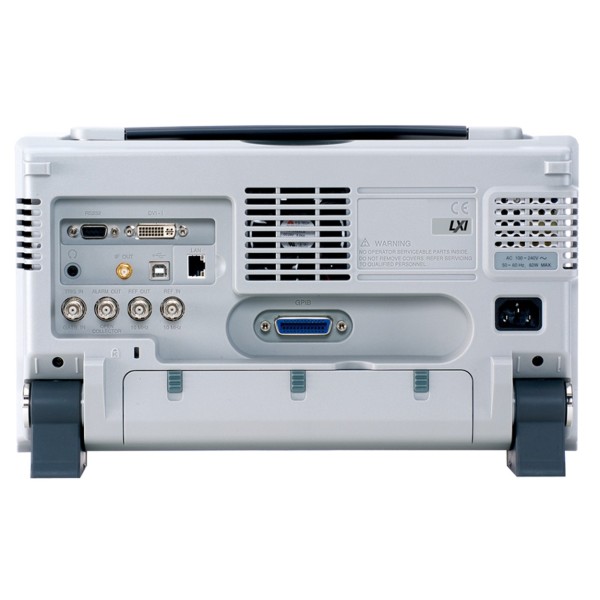

후면 패널 입력/출력

Reference 출력

단자 유형

BNC(암)

Nominal

출력주파수

10MHz

출력진폭

3.3VCMOS

출력임피던스

50Ω

Reference 입력

단자 유형

BNC(암)

입력기준 주파수

10MHz

입력진폭

-5dBm~+10dBm

주파수잠금 범위

입력 기준주파수의 ±5ppm 이내

Alarm 출력

단자 유형

BNC(암)

오픈-콜렉터

Trigger/Gated Sweep 입력

단자 유형

BNC(암)

입력진폭

3.3VCMOS

전환방식

기능에 의해자동 선택

LAN TCP/IP 인터페이스

단자 유형

RJ-45

베이스

10Base-T;100Base-Tx; Auto-MDIX

USB Device 포트

단자 유형

B 플러그

원격 제어 용; USB TMC 지원

프로토콜

Ver 2.0

Full/High/Low속도 지원

IF 출력

단자 유형

SMA(암)

Nominal

임피던스

50Ω

Nominal

IF주파수

886MHz

10dBattenuation; RF input 0dBm @ 1GHz

출력레벨

-25dBm

이어폰 출력

단자 유형

3.5mm 스테레오 잭; 모노 동작

비디오 출력

단자 유형

DVI-I, 싱글 링크; VGA 또는 HDMI 규격 호환, 800 x 600 해상도

RS-232C 인터페이스

단자 유형

D서브 9핀(암)

Tx, Rx, RTS, CTS

GPIB 인터페이스 (옵션)

단자 유형

IEEE-488 버스 단자

배터리 팩 (옵션)

구성

6셀, 리튬-이온 충전 배터리, 3S2P

UN38.3 인증

전압

DC10.8V

용량

5200mAh/56Wh

기타

디스플레이

8.4인치 TFT LCD

SVGA 해상도, 800x600

내부 데이터 메모리

16MB

Nominal

예열 시간

30분 이내

AC 입력 전원

AC 100V~240V, 50/60Hz

자동 범위 선택

소모 전력

<65W

치수 및 무게

350(W) x 210(H) x 100(D) mm, 약 4.5kg

모든 옵션 포함 (본체+TG+GPIB+배터리)

트랙킹 제너레이터 (옵션)

주파수 범위

100kHz~3.25GHz

50Ω Nominal

출력 전력

-50dBm~0dBm(0.5dB 스텝)

300kHz~3GHz,source attenuation ≥12dB

단자 유형

N타입(암)

출력VSWR

<1.6:1

사양 만족 조건 : 30분 이상 예열 후/+20℃~+30℃

기본 액세서리

CD(퀵 스타트 가이드, 사용 설명서, 프로그래밍설명서, SpectrumShot 소프트웨어, IVI 드라이버)x 1, 전원 코드 x 1

옵션

옵션01

트랙킹 제너레이터

옵션02

배터리 팩

옵션03

GPIB 인터페이스

EMC Pretest 옵션

GKT-008

EMI 니어 필드 프로브세트

GLN-5040A

LISN(라인임피던스 안정화 네트워크)

GIT-5060

절연 변압기

GPL-5010

Transient Limiter

옵션 액세서리

GSC-009

소프트 캐링케이스

GRA-415

랙어댑터 패널
