제품 정보

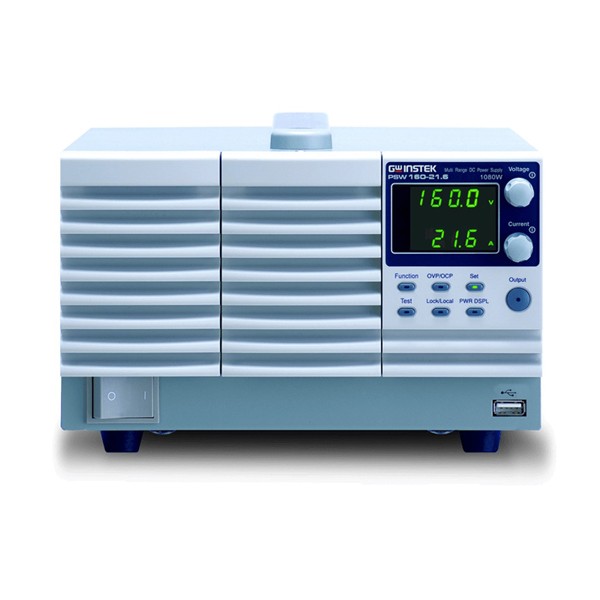

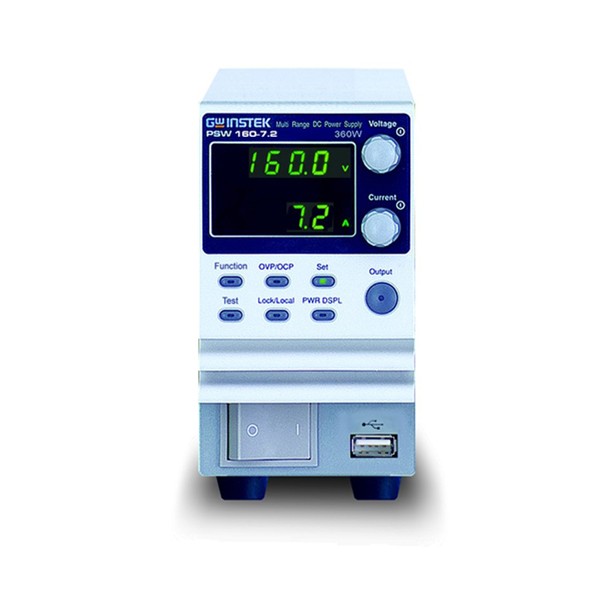

제품개요

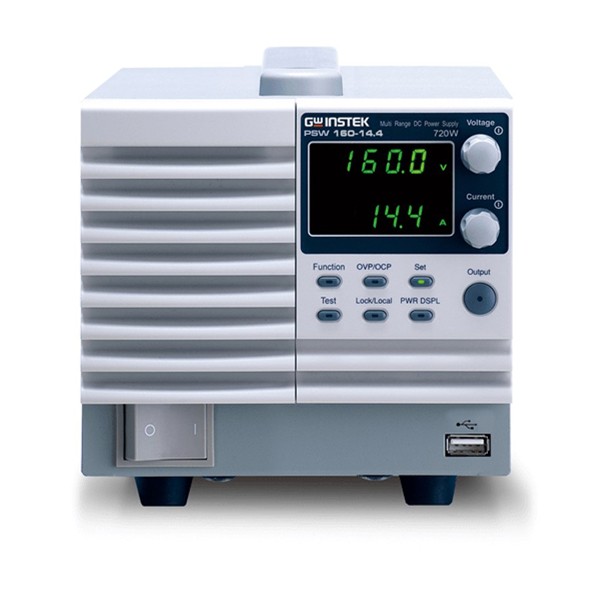

프로그래머블 스위칭 DC 전원공급기, PSW
출력 채널 : 1CH
출력 전압 : 0~30/40/80/160/250/800V
출력 전류 : 0~1.44A to 0~108A
출력 전력 : 360W/720W/1080W

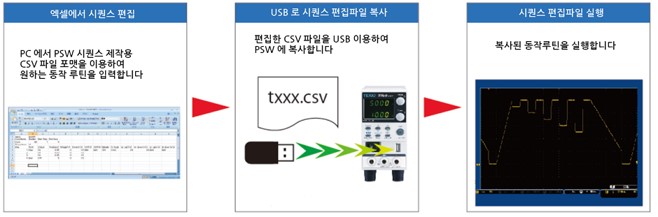

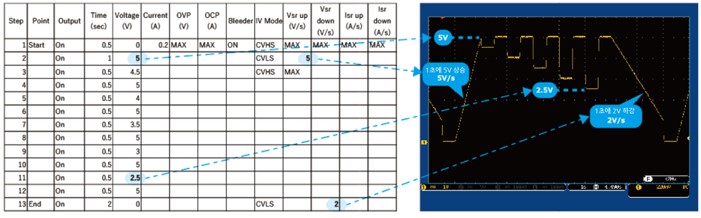

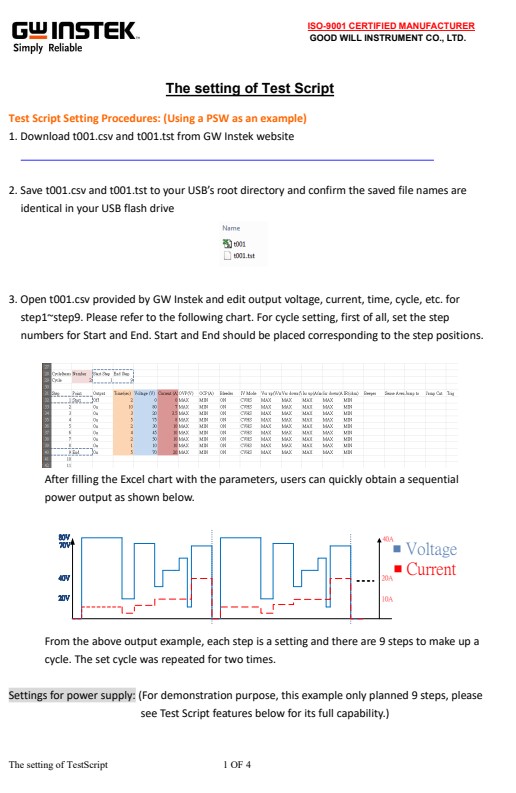

On-demand V/I 시퀀스 출력
CC/CV 우선순위 출력
인터페이스 : USB/LAN, GPIB-USB 어댑터/RS 232-USB 어댑터(옵션)

주요 특징

1. PSW 시리즈는 30V, 40V, 80V, 160V, 250V, 800V의 정격 전압과 360W, 720W, 1080W의 출력 전력을 갖춘 18개 모델이 있습니다.

2. 멀티 레인지 동작으로 전압과 전류를 유연하게 설정할 수 있으며, 최대 3개의 PSW 장치를 병렬로 연결하여 더 높은 출력 전류를 얻을 수 있습니다.

3. PSW 시리즈는 배터리, 자동차 전자 제품, LED 조명, 용량성 부하 제품 및 전력 산업 관련

제조업체 및 R&D 기관과 같은 다양한 고전압 애플리케이션 요구를 충족시킬 수 있습니다.

4. C.C/C.V 우선 모드, 조정 가능한 슬루율 설정, 및 출력 On/Off 지연 기능을 제공합니다.

5. PSW 시리즈는 OVP와 OCP 보호 기능을 갖추고 있으며 설정할 수 있는 보호 값은 정격 전압 및 전류의 110%까지입니다.

출력 전압과 전류가 설정한 보호 값보다 높으면 출력이 즉시 꺼집니다.

멀티 레인지 동작

최대 출력 전압에 최대 출력 전류를 곱하여 계산하는 기존 전원 공급 장치의 최대 출력과 비교하면

PSW 시리즈는 멀티 레인지 출력(전압 x 전류)이라는 고유한 특성을 가지고 있습니다. 이 기능은 동일한 최대 전력 출력

범위에서 더 작은 전류로 더 높은 전압을 출력할 수 있으며 그 반대의 경우도 마찬가지입니다. 예를 들어, 최대 출력이

720W 인 기존 전원 공급 장치의 경우 최대 전압 및 전류 출력은 각각 90V 및 8A 입니다. 이에 비해 PSW 250-9 는

최대 출력이 720W 로 0~250V 와 0~9A 의 전압 및 전류 출력 범위를 제공한다. 9A 의 최대 전류는 최대 전압이 80V 일 때,

반대로 전압이 250V 일 때는 2.88A 의 최대 전류가 제공됩니다.

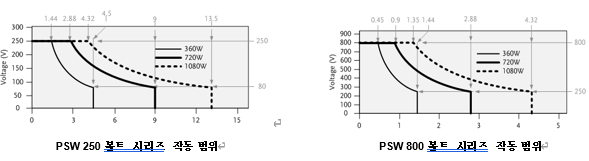

다음 다이어그램은 PSW 출력 전압 및 전류의 특성을 보여줍니다.

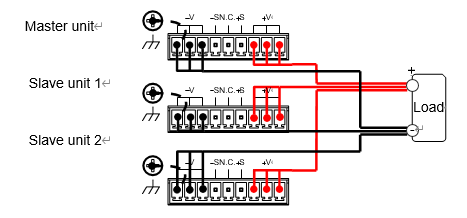

250V/800V 병렬 연결

PSW 250V/800V 시리즈는 병렬로 연결하여 3 배의 정격 전류를 생성하여 전력 출력 용량을 늘릴 수 있습니다(최대 전력은 3.24KW).

멀티 레인지 동작과 함께 병렬 연결을 갖춘 PSW 시리즈는 가성비 좋은 프로그래머블 DC 전원공급기입니다.

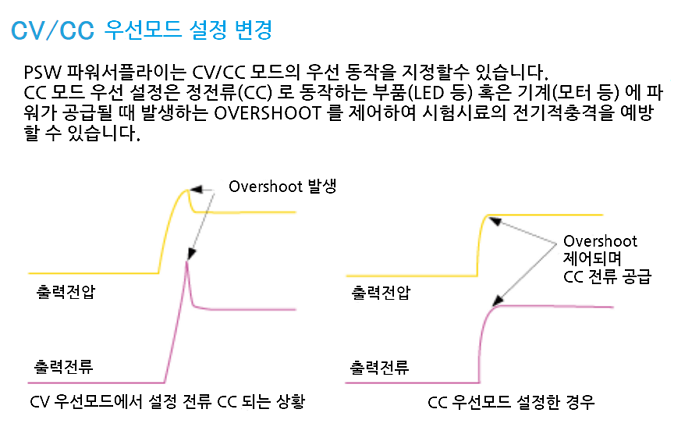

CV / CC 우선 모드 선택

PSW 시리즈는 CC 및 CV 우선 모드가 있어 시장의 요구를 충분히 충족합니다.

특별한 애플리케이션 요구 사항 및 특정 요구 사항을 위해 전원 공급 시스템은 고급 기능을 갖추고 있어야 합니다.

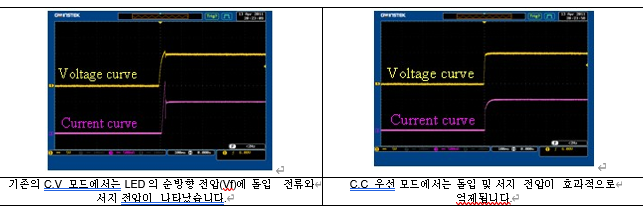

PSW 시리즈의 CC 우선 모드는 DUT 를 효과적으로 보호하기 위해 과도 출력 중에 전원 공급 장치가 CV 모드 대신

CC 모드에서 작동하도록 합니다. 기존의 전원 공급 장치는 일반적으로 출력이 켜질 때 C.V 모드에서 작동하여 다이오드

특성을 가진 부하에서는 높은 돌입 전류를 생성합니다. LED 의 I-V 곡선을 예로 들면 기존의 전원 공급 장치는 관련 테스트

및 측정 작업을 수행할 수 없습니다. CV 모드에서 LED 를 전원과 연결하고 출력 동작을 활성화합니다. 전압이 LED 의

순방향 전압을 초과하면 전류가 갑자기 증가하여 미리 설정된 전류 제한을 초과합니다. 돌입 전류가 감지되면

전원 공급 장치는 CV 모드를 CC 모드로 변환합니다. 전환 후 전류가 더 안정적으로 보입니다.

그러나 CC 와 CV 의 크로스오버에서 피크 전류는 DUT 에 손상을 유발할 수 있습니다. PSW 시리즈의 CC 우선 모드에서는

전원 공급 장치가 CC 모드에서 작동하여 과도 출력 동안 피크 전류를 방지하여 DUT 가

돌입 전류로 인해 손상되는 것을 효과적으로 방지할 수 있습니다.

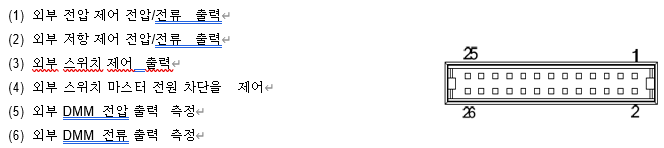

외부 아날로그 원격 제어 단자

PSW 시리즈 전원 공급 장치의 후면 패널에는 26 핀 아날로그 제어 단자가

원격 제어 및 모니터링 기능을 수행하도록 설계되었습니다.

외부 전압 또는 저항을 사용하여 출력 전압 및 전류를 설정할 수 있습니다.

외부 스위치를 사용하여 전원 공급 장치 출력 ON/OFF 제어

및 마스터 전원 차단도 제어할 수 있습니다. 아날로그 제어 단자는

Mil 26 핀 커넥터(OMRON XG4 IDC 플러그) 표준을 준수합니다

· 제품 사양

제품 사양
PSW 30-36	PSW 30-72	PSW 30-108	PSW 40-27	PSW 40-54	PSW 40-81	PSW 80-13.5	PSW 80-27	PSW 80-40.5
정격 출력
전압/전류/전력
0~30V	0~30V	0~30V	0~40V	0~40V	0~40V	0~80V	0~80V	0~80V
0~36A	0~72A	0~108A	0~27A	0~54A	0~81A	0~13.5A	0~27A	0~40.5A
360W	720W	1080W	360W	720W	1080W	360W	720W	1080W
변동률
CV 모드 (부하/라인)
20mV	20mV	20mV	25mV	25mV	25mV	45mV	45mV	45mV
18mV	18mV	18mV	23mV	23mV	23mV	43mV	43mV	43mV
CC 모드 (부하/라인)
41mA	77mA	113mA	32mA	59mA	86mA	18.5mA	32mA	45.5mA
41mA	77mA	113mA	32mA	59mA	86mA	18.5mA	32mA	45.5mA
리플 & 노이즈 (노이즈 대역폭 20MHz,리플 대역폭 1MHz)
CV 모드
60mVpp/	80mVpp/	100mVpp/	60mVpp/	80mVpp/	100mVpp/	60mVpp/	80mVpp/	100mVpp/
7mVrms	11mVrms	14mVrms	7mVrms	11mVrms	14mVrms	12mVrms	15mVrms	20mVrms
CC 모드
72mArms	144mArms	216mArms	54mArms	108mArms	162mArms	27mArms	54mArms	81mArms
프로그래밍 정확도
전압/전류
0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+100mV	0.1%+100mV	0.1%+100mV
0.1%+30mA	0.1%+60mA	0.1%+100mA	0.1%+20mA	0.1%+50mA	0.1%+80mA	0.1%+10mA	0.1%+30mA	0.1%+40mA
측정 정확도
전압/전류
0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+10mV	0.1%+100mV	0.1%+100mV	0.1%+100mV
0.1%+30mA	0.1%+60mA	0.1%+100mA	0.1%+20mA	0.1%+50mA	0.1%+80mA	0.1%+10mA	0.1%+30mA	0.1%+40mA
반응 시간
상승 시간
50ms	50ms	50ms	50ms	50ms	50ms	50ms	50ms	50ms
하강 시간 (전부하/무부하)
50ms	50ms	50ms	50ms	50ms	50ms	50ms	50ms	50ms
500ms	500ms	500ms	500ms	500ms	500ms	1000ms	1000ms	1000ms
부하 과도 회복 시간 (50%~100%부하 변경)
1ms	1ms	1ms	1ms	1ms	1ms	1ms	1ms	1ms
프로그래밍 분해능(PC 원격 제어 모드)
전압/전류
1mV/1mA	1mV/2mA	1mV/3mA	1mV/1mA	1mV/2mA	1mV/3mA	2mV/1mA	2mV/2mA	2mV/3mA
측정 분해능 (PC 원격 제어 모드)
전압/전류
1mV/1mA	1mV/2mA	1mV/3mA	1mV/1mA	1mV/2mA	1mV/3mA	2mV/1mA	2mV/2mA	2mV/3mA
직렬/병렬 기능
병렬 동작 : 최대 3대 연결가능 (마스터 장치 포함), 직렬 동작 :최대 2대 연결 가능 (마스터장치 포함)
보호 기능
OVP : 정격 출력전압의 10%~110%, OCP : 정격출력 전류의 10%~110%, OHP : 내부온도 상승에 의해 활성화
패널 디스플레이(4디지트) 정확도
전압/전류
0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV	0.1%±20mV
0.1%±40mA	0.1%±70mA	0.1%±100mA	0.1%±30mA	0.1%±60mA	0.1%±80mA	0.1%±20mA	0.1%±40mA	0.1%±50mA
리드백 온도 계수
전압 : 정격 전압의 100ppm/℃, 30분 예열 후; 전류 : 정격 전류의 200ppm/℃, 30분 예열 후
일반
인터페이스
USB, LAN, 아날로그제어 I/O, GPIB(옵션)
환경 조건
동작 온도./습도 : 0℃~50℃, 20%~85% RH(무응결); 보관 온도/습도 : -25℃~70℃, 90% RH 이하(무응결)
AC 입력 전원
85VAC~265VAC, 47~63Hz, 단상
치수 및 무게
PSW 30-36, PSW 80-13.5, PSW160-7.2 : 71(W) x 124(H) x 350(D) mm, 약 3kg
PSW 30-72, PSW 80-27, PSW160-14.4 : 142(W) x 124(H) x 350(D) mm, 약 5.3kg
PSW 30-108, PSW 80-27, PSW160-21.6 : 214(W) x 124(H) x 350(D) mm, 약 7.5kg

제품 사양
PSW 160-7.2	PSW 160-14.4	PSW 160-21.6	PSW 250-4.5	PSW 250-9	PSW 250-13.5	PSW 800-1.44	PSW 800-2.88	PSW 800-4.32
정격 출력
전압/전류/전력
0~160V	0~160V	0~160V	0~250V	0~250V	0~250V	0~800V	0~800V	0~800V
0~7.2A	0~14.4A	0~21.6A	0~4.5A	0~9A	0~13.5A	0~1.44A	0~2.88A	0~4.32A
360W	720W	1080W	360W	720W	1080W	360W	720W	1080W
변동률
CV 모드 (부하/라인)
85mV	85mV	85mV	130mV	130mV	130mV	405mV	405mV	405mV
83mV	83mV	83mV	128mV	128mV	128mV	403mV	403mV	403mV
CC 모드 (부하/라인)
12.2mA	19.4mA	26.6mA	9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
12.2mA	19.4mA	26.6mA	9.5mA	14mA	18.5mA	6.44mA	7.88mA	9.32mA
리플 & 노이즈 (노이즈 대역폭 20MHz,리플 대역폭 1MHz)
CV 모드
60mVpp/	80mVpp/	100mVpp/	80mVpp/	100mVpp/	120mVpp/	150mVpp/	200mVpp/	200mVpp/
12mVrms	15mVrms	20mVrms	15mVrms	15mVrms	15mVrms	30mVrms	30mVrms	30mVrms
CC 모드
15mArms	30mArms	45mArms	10mArms	20mArms	20mArms	5mArms	10mArms	15mArms
프로그래밍 정확도
전압/전류
0.1%+100mV	0.1%+100mV	0.1%+100mV	0.1%+200mV	0.1%+200mV	0.1%+200mV	0.1%+400mV	0.1%+400mV	0.1%+400mV
0.1%+5mA	0.1%+15mA	0.1%+20mA	0.1%+5mA	0.1%+10mA	0.1%+15mA	0.1%+2mA	0.1%+4mA	0.1%+6mA
측정 정확도
전압/전류
0.1%+100mV	0.1%+100mV	0.1%+100mV	0.1%+200mV	0.1%+200mV	0.1%+200mV	0.1%+400mV	0.1%+400mV	0.1%+400mV
0.1%+5mA	0.1%+15mA	0.1%+20mA	0.1%+5mA	0.1%+10mA	0.1%+15mA	0.1%+2mA	0.1%+4mA	0.1%+6mA
반응 시간
상승 시간
100ms	100ms	100ms	100ms	100ms	100ms	150ms	150ms	150ms
하강 시간 (전부하/무부하)
100ms	100ms	100ms	150ms	150ms	150ms	300ms	300ms	300ms
1000ms	1000ms	1000ms	1200ms	1200ms	1200ms	2000ms	2000ms	2000ms
부하 과도 회복 시간 (50%~100%부하 변경)
2ms	2ms	2ms	2ms	2ms	2ms	2ms	2ms	2ms
프로그래밍 분해능(PC 원격 제어 모드)
전압/전류
3mV/1mA	3mV/2mA	3mV/3mA	5mV/1mA	5mV/1mA	5mV/1mA	14mV/1mA	14mV/1mA	14mV/1mA
측정 분해능 (PC 원격 제어 모드)
전압/전류
3mV/1mA	3mV/2mA	3mV/3mA	5mV/1mA	5mV/2mA	5mV/3mA	14mV/1mA	14mV/2mA	14mV/3mA
직렬/병렬 기능
병렬 동작 : 최대 3대 연결가능 (마스터 장치 포함), 직렬 동작 :최대 2대 연결 가능 (160V이하 모델만)
보호 기능
OVP : 정격 출력전압의 10%~110%, OCP : 정격출력 전류의 10%~110%, OHP : 내부온도 상승에 의해 활성화
패널 디스플레이(4디지트) 정확도
전압/전류
0.1%±100mV	0.1%±100mV	0.1%±100mV	0.1%±200mV	0.1%±200mV	0.1%±20mV	0.1%±400mV	0.1%±400mV	0.1%±400mV
0.1%±5mA	0.1%±30mA	0.1%±30mA	0.1%±5mA	0.1%±10mA	0.1%±20mA	0.1%±2mA	0.1%±4mA	0.1%±6mA
리드백 온도 계수
전압 : 정격 전압의 100ppm/℃, 30분 예열 후; 전류 : 정격 전류의 200ppm/℃, 30분 예열 후
일반
인터페이스
USB, LAN, 아날로그제어 I/O, GPIB(옵션)
환경 조건
동작 온도./습도 : 0℃~50℃, 20%~85% RH(무응결); 보관 온도/습도 : -25℃~70℃, 90% RH 이하(무응결)
AC 입력 전원
85VAC~265VAC, 47~63Hz, 단상
치수 및 무게
PSW 250-4.5, PSW800-1.44 : 71(W) x 124(H) x 350(D) mm, 약 3kg
PSW 250-9, PSW800-2.88 : 142(W) x 124(H) x 350(D) mm, 약 5.3kg
PSW 250-13.5, PSW800-4.32 : 214(W) x 124(H) x 350(D) mm, 약 7.5kg

· 제품 구성

기본 액세서리
160V 이하 모델	CD x 1, 테스트 리드 : GTL-232 x 1, 전원 코드 x 1, USB 케이블 : GTL-240 x 1, 기본 액세서리 키트 : PSW-004 x 1, 출력 단자 커버 : PSW-009 x 1
250V 이상 모델	CD x 1, 전원 코드 x 1, USB 케이블 : GTL-240 x 1, 기본 액세서리 키트 : PSW-008 x 1, 출력 단자 커버: PSW-011 x 1, 고전압 출력 단자 : PSW-012
옵션 액세서리
PSW-001	액세서리 키트
PSW-002	심플IDC 툴
PSW-003	접촉 제거 툴
PSW-005	직렬 모드 연결 케이블 (160V 이하모델)
PSW-006	병렬 모드 연결 케이블 (2대 연결)
PSW-007	병렬 모드 연결 케이블 (3대 연결)
GUG-001	GPIB-USB 어댑터
GRA-410-J	랙 마운트 키트 (JIS 규격)
GRA-410-E	랙 마운트 키트 (EIA 규격)
GET-001	확장 단자 (160V 이하 모델)
GET-002	확장 단자 (250V 이상 모델)
PSW-010	타입II/타입III 모델필터
GTL-248	GPIB 케이블, 이중 차폐,2000mm
GTL-251	USB-GPIB 어댑터, GPIB-USB-HS, USB 2.0, Hi-SpeedUSB 호환, 2000mm
GUR-001	RS-232 to USB 케이블, 300mm

주문 정보
PSW30-36	(0~30V/0~36A/360W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW30-72	(0~30V/0~72A/720W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW30-108 PSW40-27 PSW40-54 PSW40-81	(0~30V/0~108A/1080W) 1채널 프로그래머블 스위칭 DC 전원 공급기 (0~40V/0~27A/360W) 1채널 프로그래머블 스위칭 DC 전원 공급기 (0~40V/0~54A/720W) 1채널 프로그래머블 스위칭 DC 전원 공급기 (0~40V/0~81A/1080W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW80-13.5	(0~80V/0~13.5A/360W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW80-27	(0~80V/0~27A/720W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW80-40.5	(0~80V/0~40.5A/1080W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW160-7.2	(0~160V/0~7.2A/360W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW160-14.4	(0~160V/0~14.4A/720W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW160-21.6	(0~160V/0~21.6A/1080W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW250-4.5	(0~250V/0~4.5A/360W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW250-9	(0~250V/0~9A/720W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW250-13.5	(0~250V/0~13.5A/1080W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW800-1.44	(0~800V/0~1.44A/360W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW800-2.88	(0~800V/0~2.88A/720W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSW800-4.32	(0~800V/0~4.32A/1080W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
옵션 액세서리
PSW-001	액세서리 키트	견적문의
PSW-002	심플IDC 툴	견적문의
PSW-003	접촉 제거 툴	견적문의
PSW-005	직렬 모드 연결 케이블 (160V 이하모델)	견적문의
PSW-006	병렬 모드 연결 케이블 (2대 연결)	견적문의
PSW-007	병렬 모드 연결 케이블 (3대 연결)	견적문의
GRA-410-J	랙 마운트 키트 (JIS 규격)	견적문의
GRA-410-E	랙 마운트 키트 (EIA 규격)	견적문의
GET-001	확장 단자(160V 이하 모델)	견적문의
GET-002	확장 단자(2500V 이상 모델)	견적문의
PSW-010	타입II/타입III 모델필터	견적문의
GTL-248	GPIB 케이블, 이중 차폐,2000mm	견적문의
GTL-251	USB-GPIB 어댑터, GPIB-USB-HS, USB 2.0, Hi-SpeedUSB 호환, 2000mm	견적문의
