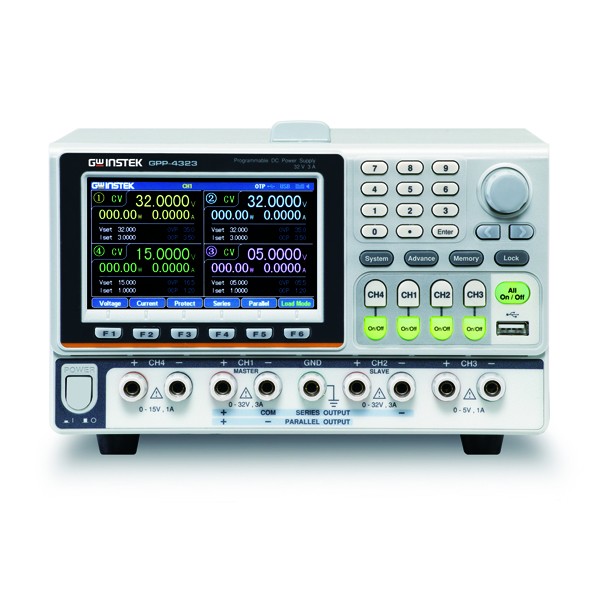

GPP-X323 시리즈

주요 특징

• 4.3”TFT LCD 디스플레이

• 설정 분해능: 1mV/0.1mA;

• 리드 백 분해능: 0.1mV/0.1mA

• 리플 및 잡음: ≦350uVrms/≦2mArms

• 과도 응답 시간: ≦50us

• 부하 기능 (CC, CV, CR mode)

• 트랙킹 직렬/병렬 기능(외부 배선 필요 없음)

• OVP/OCP/OTP 하드웨어 회로 구성

• Delay/출력 모니터링/출력 레코더 기능

• 설정 값, 측정 값 및 출력 파형 표시

• 시퀀스 출력 기능 (8 개 견본 파형 내장)

• 출력 레코더 기능 (출력 전압/전, 최소 간격 1 초)

• 10 세트 메모리 (시퀀스/지연/레코더/패널 설정)

• GPP-3323: USB (Type A) 3A 출력 단자 지원

• 지능형 온도 제어 팬 장착 (저잡음)

• 기본 인터페이스: RS-232, USB, Ext I/O

• 옵션 인터페이스: LAN, GPIB+LAN (공장 설치)

• GPD-x303s 시리즈 명령어 호환

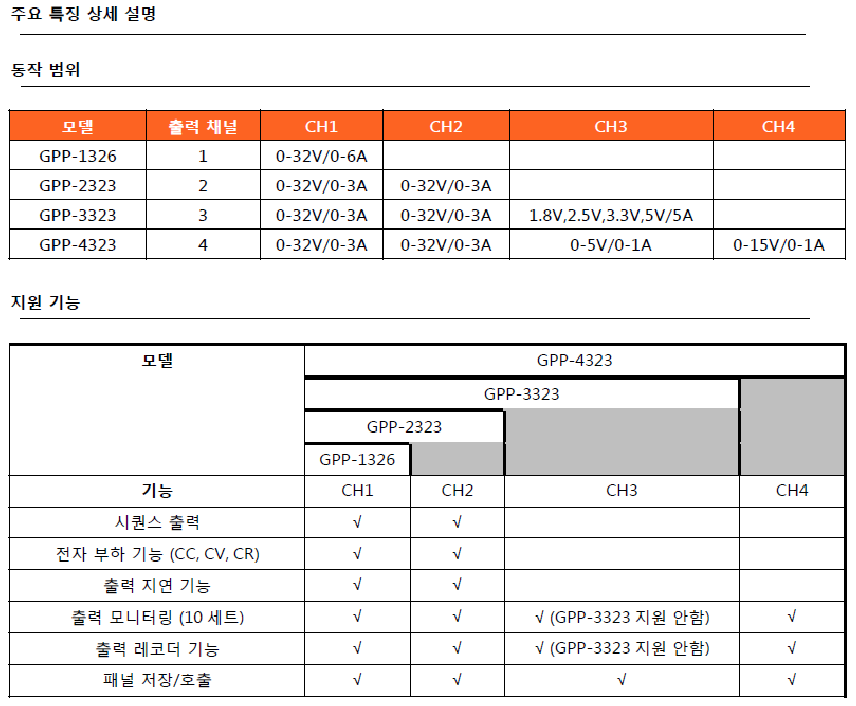

1. 최대 출력 217W의 GPP 시리즈는 4가지 모델로 구성됩니다:

2. 높은 프로그램 분해능(1mV/0.1mA) 및 리드백 분해능(0.1mV/0.1mA)을 제공하며 350uVrms/≦2mArms 리플 노이즈 특성과 50us 미만의 출력 과도 복구 성능을 제공합니다.

3. 모든 모델은 프로그램 가능한 기능과 각 채널에 개별적인 출력 On/Off 스위치를 갖추고 있습니다.

4. 사용자는 편리한 설정으로 직렬/병렬 연결을 구현할 수 있으며, 다양한 디스플레이 모드와 모니터링 기능을 활용할 수 있습니다.

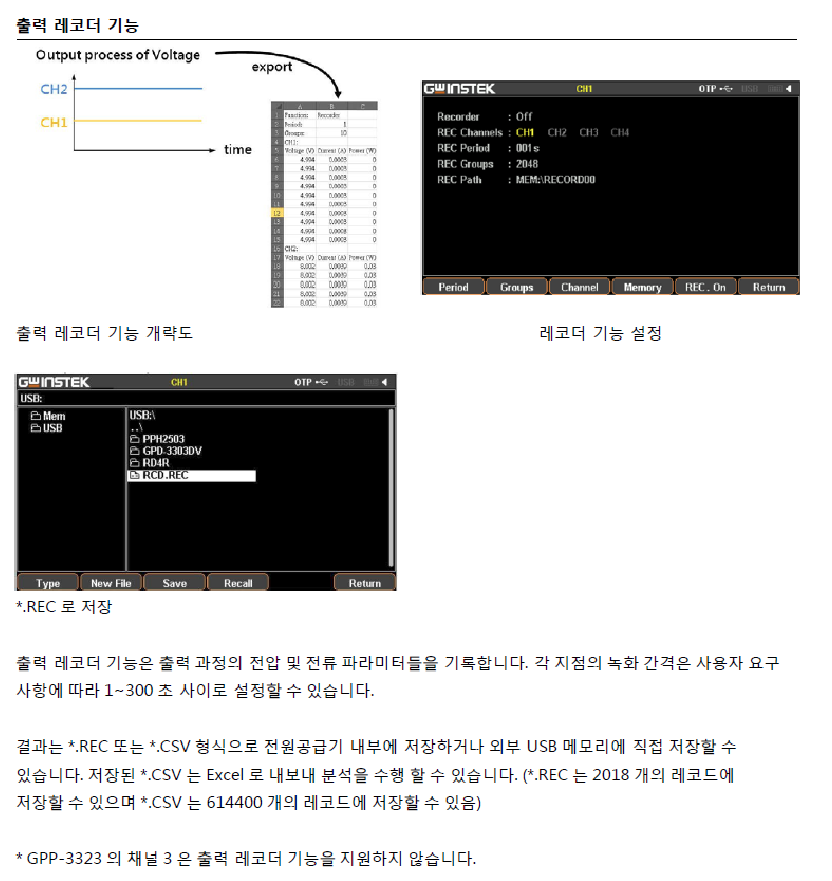

5. GPP 시리즈는 운전중 데이터를 내부 메모리에 로깅 및 출력하는 레코드 기능을 제공합니다. 파일은 *.REC 또는 *.CSV 파일로 저장할 수 있으며 USB 메모리로 옮길수 있습니다.

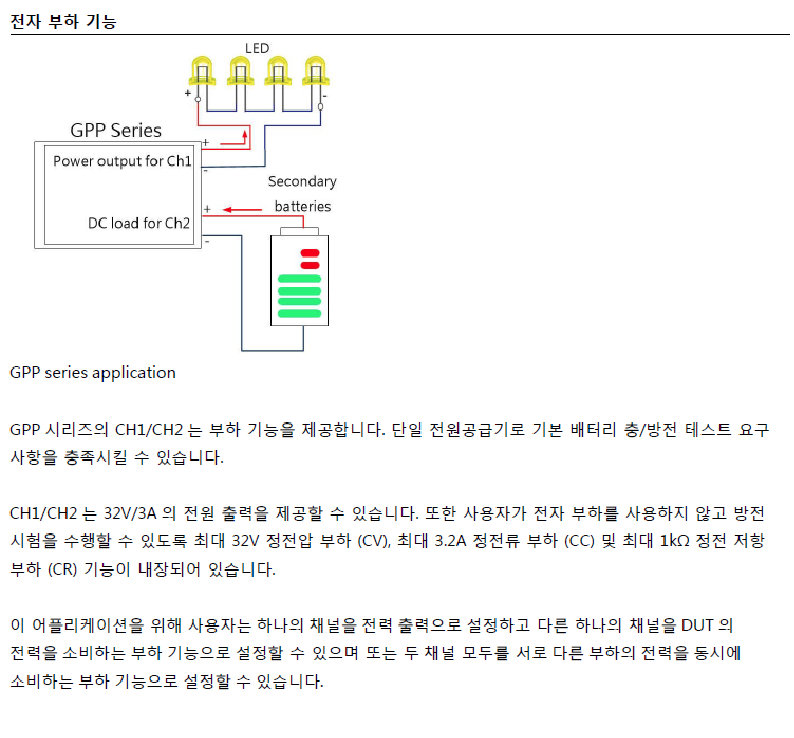

6. GPP 시리즈의 CH1/CH2 는 전자 부하로 사용할 수 있습니다. 최대 32V 정전압 부하(CV), 최대 3.2A 정전류 부하(CC) 및 최대 1kΩ 정저항 부하(CR) 기능을 제공합니다.

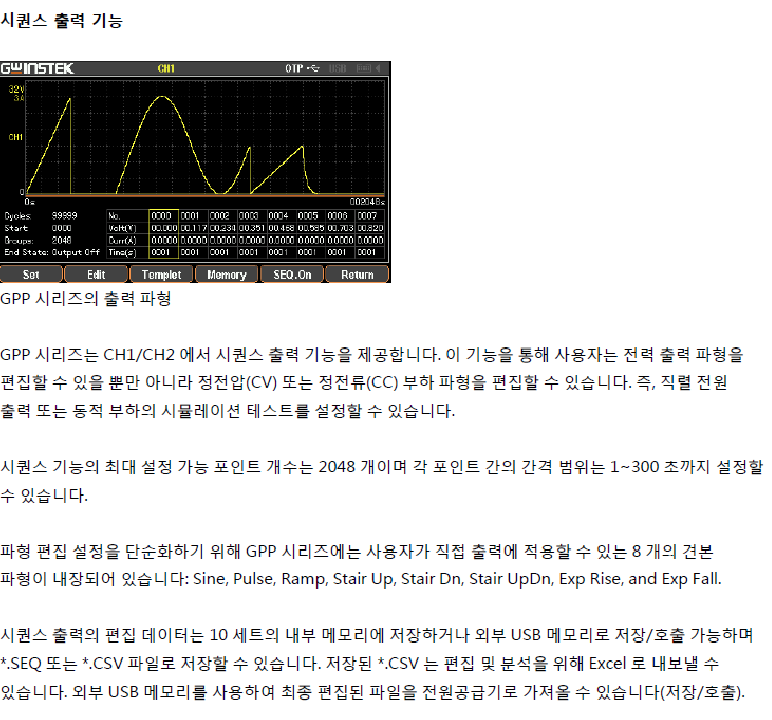

7. GPP 시리즈의 CH1/CH2 는 시퀀스 출력 기능을 제공하여 사용자는 전력 출력 파형을 편집 할 수 있을 뿐만 아니라 직렬 전원 출력 또는 동적 부하의시뮬레이션 테스트를 설정할 수 있습니다.

   파형 편집 설정을 쉽게하기 위해 GPP 시리즈에는 시퀀스 출력 기능을위한 8 개의 견본 파형을 제공합니다: Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp Fall.

8. OVP/OCP/OPP/OTP 보호 기능을 위한 사운드 알람 기능을 제공합니다(단, GPP-3323 의 CH3 제외). OPP 보호 기능은 부하 동작 중에만 활성화 됩니다.

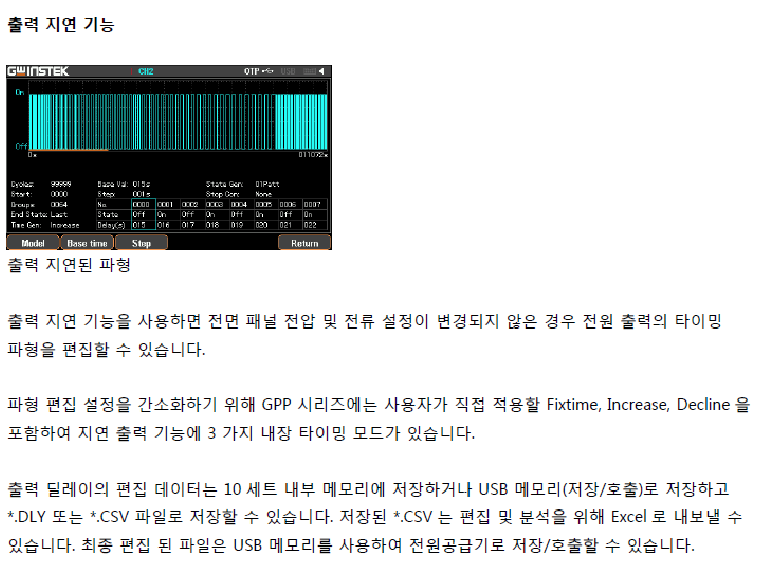

9. 지연 기능은 CH1/CH2 출력 중에 off 시간을 설정할 수 있습니다.

10. Trigger In/Trigger Out 기능을 통해 외부장치와 동기화 할 수 있습니다.

11. GPP-3323 의 CH3 은 USB 충전에 사용할 수 있는 USB(A 타입) 3A 출력 단자를 제공합니다.

12. 지능형 온도 제어 팬은 전력 트랜지스터의 온도에 따라 팬 속도를 조정하여 불필요한 잡음을 줄여줍니다.

13. 출력 값 설정 및 Sequence/Delay/Recorder 기능을 위해 10 세트의 내부 메모리를 제공하며 USB 메모리를 사용하여 데이터를 로드/저장할 수 있습니다.

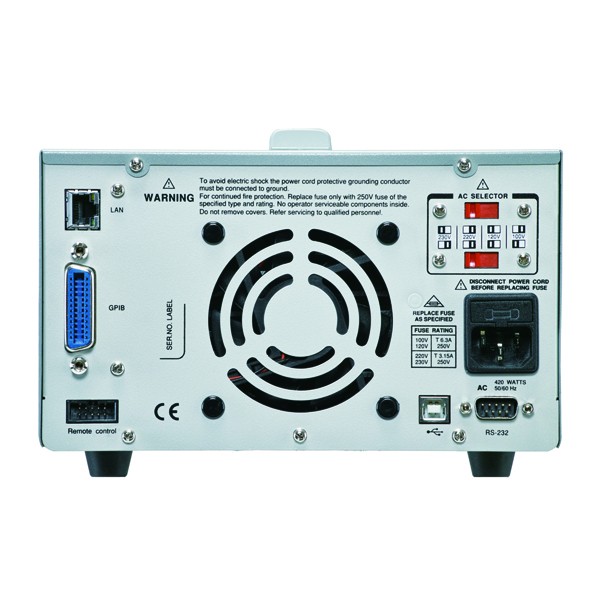

14. RS-232, USB 인터페이스가 기본 제공되며 옵션으로 LAN 또는LAN+GPIB 인터페이스를 추가 설치할 수 있습니다.

15. GPP 시리즈의 명령어는 SCPI 요구 사항을 준수하며 GPDx303S시리즈의 명령어와 호환됩니다.

GPP-3060 / 6030 / 3650

​주요 특징

• 4.3”TFT LCD 디스플레이

• 설정 분해능: 1mV / 0.1mA; 리드백 분해능: 0.1mV / 0.1mA

• 리플 노이즈: ≦1mVrms/ ≦2mArms

• 과도 회복 시간: ≦100μS

• 부하 기능(CC, CV, CR 모드)

• 트랙킹 직렬 및 병렬 기능 (별도 외부 배선 필요 없음)

• OVP(과전압 보호)/OCP(과전류 보호)/OTP(과온도 보호): 하드웨어 보호 회로

• 딜레이 기능/출력 모니터링 기능/출력 레코드 기능

• 설정 값, 측정 값 및 출력 파형 표시 지원

​

​GPP-3060 및 GPP-6030 / 3650 3 채널 프로그래머블 DC전원공급기는 GPP-x323 시리즈의 새로운 모델입니다.

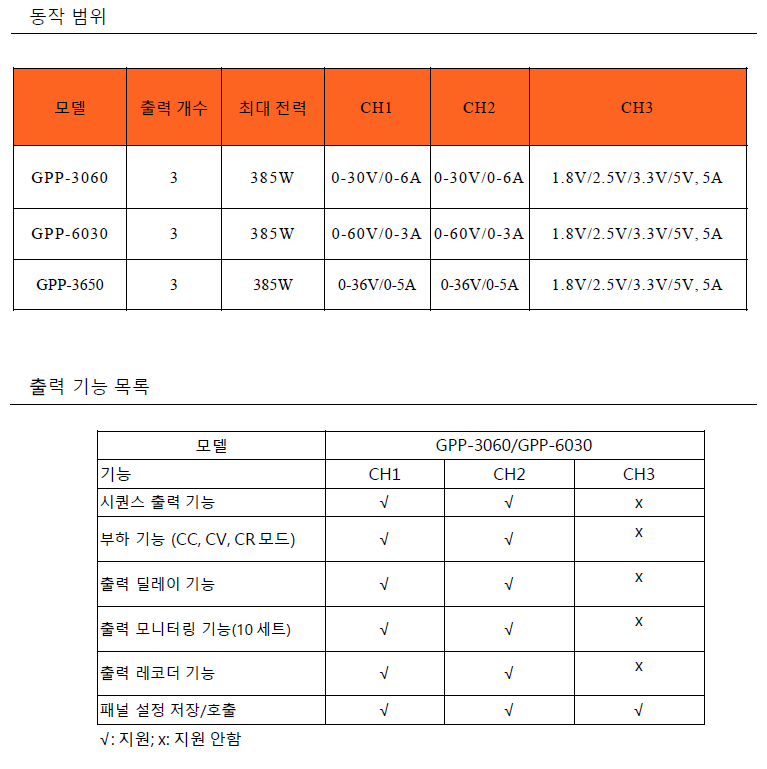

이 세 모델의 최대 출력 전력은 385W 입니다.

GPP-3060 의 CH1/CH2 는 0~30V / 0~6A 출력을지원합니다

GPP-6030 의 CH1/CH2 는 0~60V /0~3A 출력을 지원합니다

GPP-3650 의 CH1/CH2 는 0~36V /0~5A 출력을 지원합니다​

세 모델의 CH3 은 1.8V,2.5V, 3.3V, 5.0V/5A 출력을 지원합니다.

GPP-3060 및 GPP-6030 / 3650은 기존 GPP 시리즈와 동일하게 1mV/0.1mA 의 설정 분해능, 0.1mV/0.1mA 의 리드백

분해능, ≦1mVrms/≦2mArms 의 낮은 리플 노이즈 특성 및 ≦100μs 의 출력 과도 회복 능력을 지원합니다.

또한 각 채널에 독립적인 출력 온-오프 스위치가 제공됩니다.

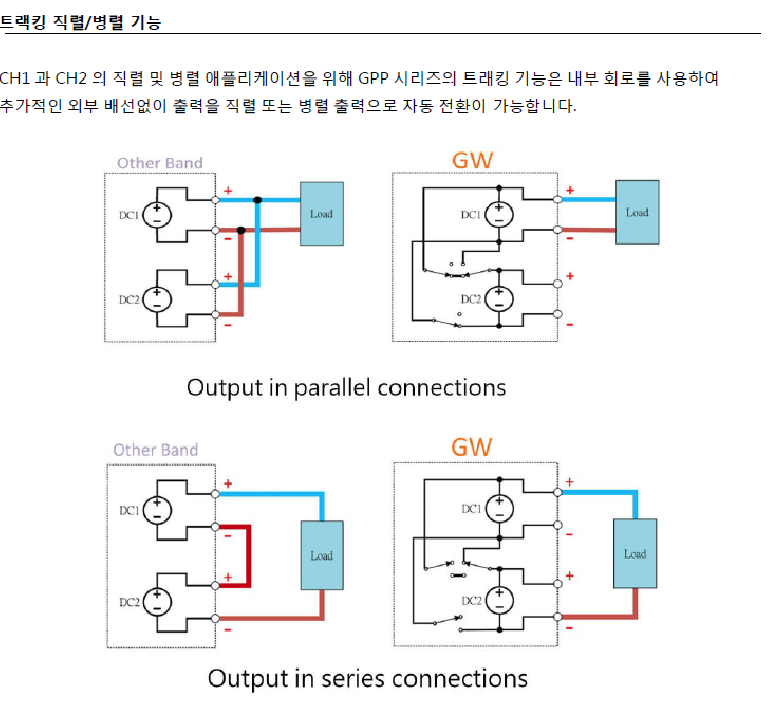

CH1 및 CH2 의 직렬 및 병렬 동작을 위한 트랙킹 기능은 별도의 외부 배선 없이 자동으로 직렬 또는 병렬 출력을

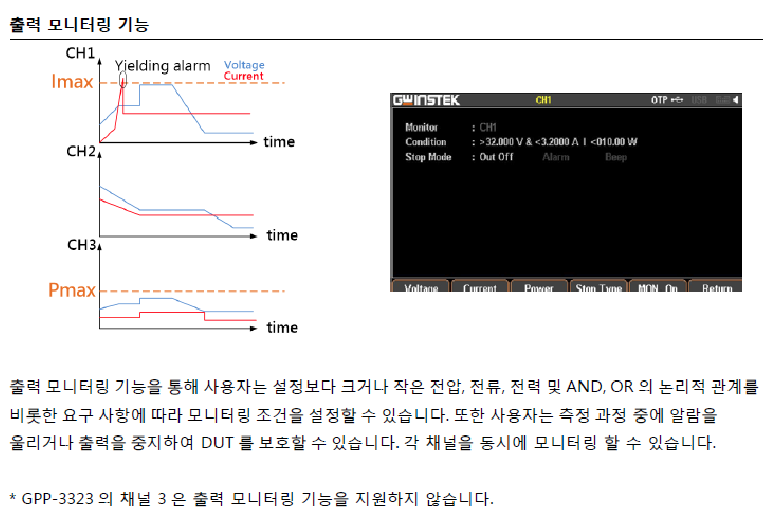

전환합니다. 다중 디스플레이 모드(출력 모니터링 기능과 연계된 단일 채널 또는 다중 채널 설정 값, 측정 값 및

파형 표시 등이 포함)를 통해 사용자는 필요에 따라 모니터링 조건을 설정하여 측정을 중지하고 DUT 를 보호하기

위해 알람을 생성하거나 중지할 수 있습니다. 출력 레코더 기능은 출력 과정의 전압/전류를 내부 메모리에

기록하고 그 결과를 *.REC 또는 *.CSV 파일로 저장한 후 USB 플래시 드라이브에 저장할 수 있습니다. GPP

시리즈의 고유한 부하 기능은 CH1/CH2 를 전원 공급 채널 또는 부하 채널로 임의로 설정할 수 있습니다. 예를 들어

한 채널은 전원 출력 채널로 설정하고 다른 채널은 DUT 의 전력을 소모하는 부하 채널로 설정하면 하나의 전원

공급 장치로 간단한 배터리 충방전 특성 테스트를 만족시킬 수 있습니다. 시퀀스 출력 기능을 사용하면 사용자가

직접 전원 출력 파형을 편집할 수 있으며 직렬 전원 출력 또는 동적 부하 시뮬레이션 테스트와 같은 순차

정전압(CV) 또는 정전류(CC) 부하 파형을 설정할 수도 있습니다. CH3 에는 USB 충전 테스트에 사용할 수 있는 3A

USB(A 타입) 출력 단자가 있습니다.

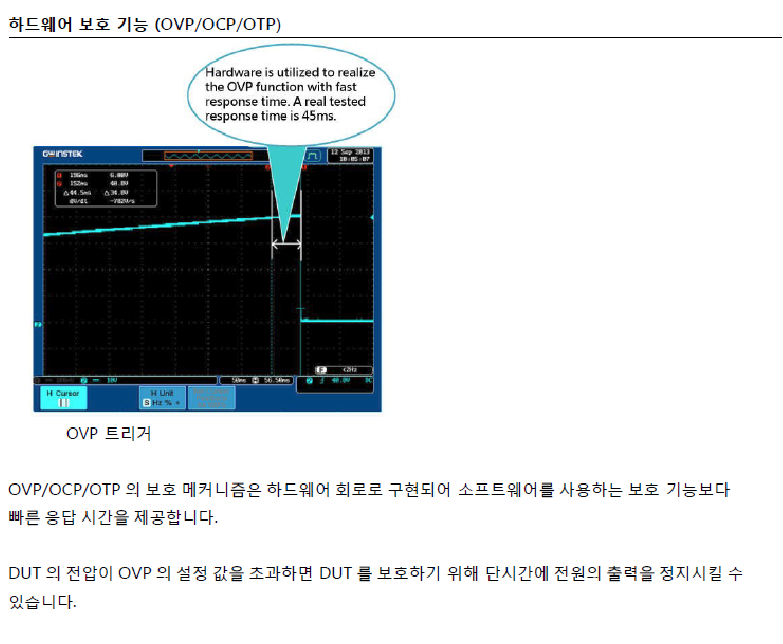

장치와 DUT 보호를 위해 OVP/OCP/OPP/OTP 보호 기능이 제공됩니다. OVP/OCP/OTP 보호 메커니즘은 하드웨어

회로에 의해 구현되며 보호 기능이 소프트웨어로 동작하는 경쟁 제품과 비교하여 장치 또는 DUT 의 보호 동작을

위한 응답 시간이 더 빠릅니다. 사용자는 OVP 및 OCP 기능에 대해 DUT 의 조건에 따라 보호 조치 지점을 설정할

수 있습니다. OPP 보호는 부하 기능이 동작하는 동안에만 제공됩니다.​
