제품 사양

주파수

범위

150kHz~3GHz

설정 분해능 0.1MHz

정확도

≤±50kHz

Span 0.3GHz~2.6GHz, 20℃±5℃

Span 주파수 범위

1MHz~3GHz, Zero

Span 정확도

≤±3%

Span 0.3GHz~2.6GHz, 20℃±5℃

RBW 범위

30kHz, 100kHz, 300kHz, 1MHz

SSB 위상 잡음

-85dBc/Hz

Typical; 오프셋500kHz; RBW 30kHz, Sweep 1.5s; Span 1MHz @ 1GHz

고유 스퓨리어스

-45dBc 미만

REF 레벨 -40dBm

-50dBc 미만

Typical

진폭

REF 레벨

+20dBm~-40dBm

+20dBm~-40dBm

정확도

±2dB

1GHz; Span 5MHz

단위

dBm, dBV, dBμV

평균 잡음 레벨

≤-100dBm

Typical; fc=1GHz; RBW 30kHz

주파수 특성

≤±3.0dB

300MHz~2.6GHz

≤±6.0dB

80MHz~300MHz,2.6GHz~3GHz

Sweep

범위

300ms~8.4s

Auto (수동 설정 안됨)

정확도

±2% 이내

Full Span

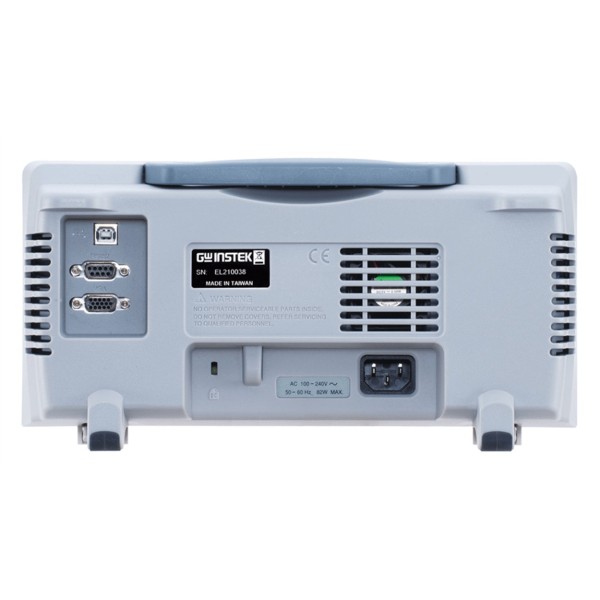

입출력 단자

RF 입력

단자 유형 : N타입(암)

입력 감쇠≥10dB

입력 임피던스 : 50Ω

CW 평균 전력

입력 VSWR : 2.0 미만

입력 손상 레벨 : +30dBm, 25VDC

USB Host 포트

A타입

Ver 2.0, Full Speed 지원

USB Device 포트

B타입

Ver 2.0, Full Speed 지원

비디오 출력

D서브(암) 15핀

VGA 640x480

RS-232C

D서브(암) 9핀

일반 기능

Marker

기능 : Normal, Delta, To Peak, To Center, Marker Table, Marker toCenter, Marker to Start, Marker to Stop, Marker to Step, Marker to Ref.Level, Marker Trace Selection

Normal/Delta Marker 5쌍

Peak 검색

기능 : Peak Search, NextPeak, Right/Left Peak, Peak to Center, Peak Table, Peak Sort, Peak Track

측정 기능

ACPR, OCBW, CHPW

Limit 라인

기능 : High Limit Line, Low Limit Line,Pass/Fail 검출

최대 10포인트 설정

Trace

기능 : Clear & Write, Peak Hold, View,Blank, Average, Min Hold, Trace Math

Trace 3개 지원

하드카피

BMP 파일, 잉크 절약 기능 지원

BMP 파일, 잉크 절약 기능 지원

데이터 저장

5세트

저장 유형 : Status, Trace, Limit line

기타

디스플레이

5.6인치 TFT LCD

VGA 해상도 640x480

동작 온도

5℃~45℃

보장 온도 : 25℃±5℃

동작 습도

90% RH

45℃ 미만

보관 온도

-20℃~+60℃, 60℃ 미만

70% RH

입력 전원

AC 100~240V, 50/60Hz, 자동 선택

치수 및 무게

296(W) x 153(H) x 105(D) mm, 약2.2kg

기본 액세서리

GSP-730

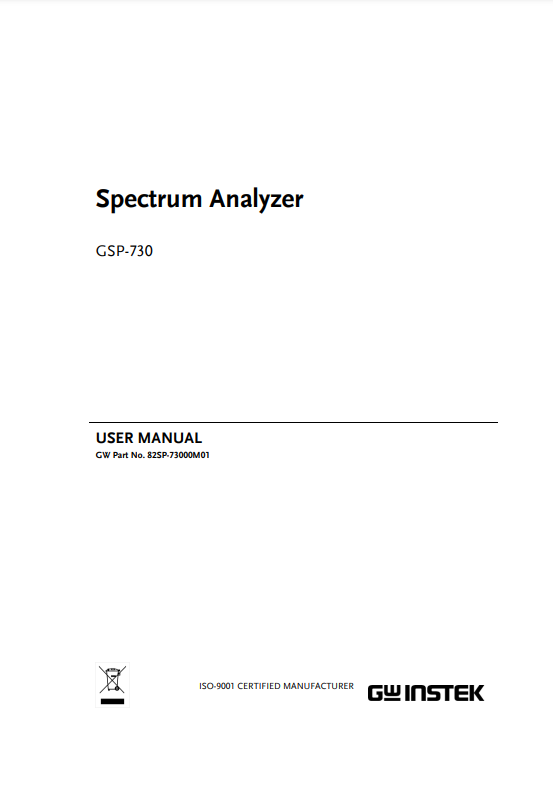

퀵 스타트 가이드 x 1, 사용 설명서 CD x 1, 전원 코드 x 1

옵션 액세서리

GRF-1300A

전원 코드 x 1, CD x 1, RF케이블 x 6, 안테나 x 2, N-SMA 어댑터 x 1

USG-LF44

CD x 1, USB 케이블 x 1
