PC 제어 RF 신호 발생기, USG-LF44

출력 채널 : 1CH

주파수 대역 : 34.5MHz~4.4 GHz

출력 전력 : -30dBm~0dBm

인터페이스 : USB

주요 특징

• 주파수 범위: 34.5MHz ~ 4400MHz

• 출력 전력 범위: -30dBm ~ 0dBm

• 변조 없는 연속파(CW) 신호 출력

• 고정 주파수, 주파수 스윕, 주파수 호핑 및 전력 스윕 모드 지원

• -107dBc/Hz의 위상 잡음 (@100kHz 오프셋)

• 주파수 분해능: 10kHz

• PC USB 인터페이스를 통한 전원 공급 및 제어

• 다양한 운영 체제를 지원하는 외부 PC 소프트웨어

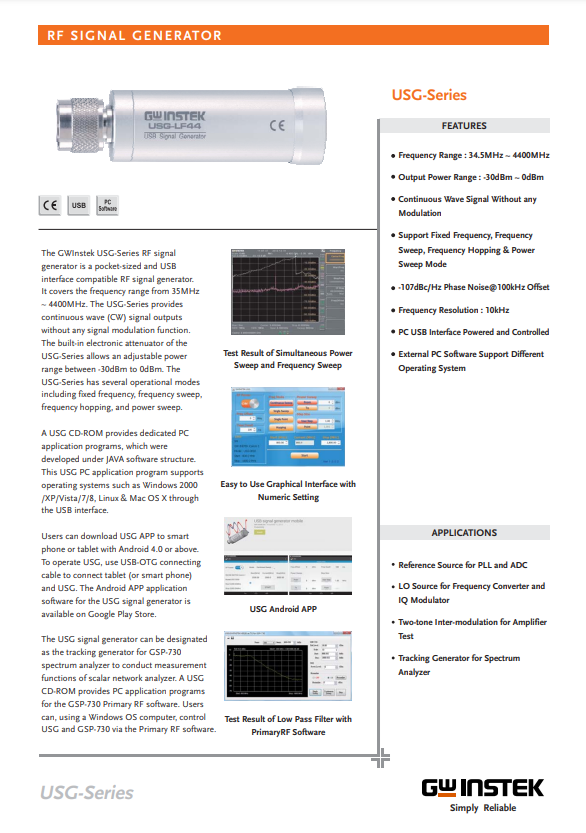

GW Instek USG 시리즈 RF 신호 발생기**는 사용자 요구를 충족시키기 위해 다섯 가지 모델로 제공되며, 주파수 범위가 35MHz에서 4400MHz인 포켓 크기의 USB 인터페이스 호환 RF 신호 발생기입니다. USG 시리즈는 변조 기능 없이 연속파(CW) 신호 출력을 제공합니다. 내장된 전자 감쇠기는 -30dBm에서 0dBm까지의 조정 가능한 전력 범위를 지원합니다. 또한, USG 시리즈는 고정 주파수, 주파수 스윕, 주파수 호핑 및 전력 스윕을 포함한 여러 작동 모드를 제공합니다. 이 RF 신호 발생기는 주파수 대역폭 제한으로 인해 낮은 고조파 출력 성능을 제공합니다.

그림은 USG-LF44 모델의 전력 스윕과 주파수 스윕을 동시에 수행한 테스트 결과를 보여줍니다. 테스트 결과는 35MHz에서 4400MHz까지의 주파수 범위와 -30dBm에서 0dBm까지의 전력 범위를 포함합니다. 노란색 선은 최대 보유(Max Hold) 테스트 결과를 나타내며, 분홍색 선은 신호 출력 테스트 결과를 보여줍니다.

GWINSTEK USG RF 휴대용 신호 발생기 소개

- GWINSTEK USG RF 신호 발생기 PC 애플리케이션 프로그램 데모

- 기본 RF 소프트웨어 데모 (USG RF 신호 발생기 및 GSP-730 스펙트럼 분석기)

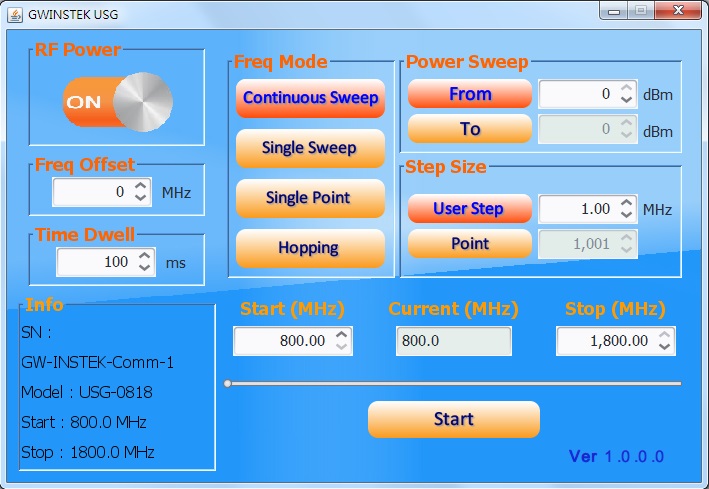

USG는 CD-ROM을 통해 제공되는 전용 PC 애플리케이션 프로그램을 지원합니다. 이 프로그램은 JAVA 소프트웨어 구조로 개발되었으며, Windows 2000/XP/Vista/7/8, Linux 및 Mac OS X** 운영 체제를 USB 인터페이스를 통해 지원합니다. 사용자는 USG PC 애플리케이션 프로그램을 사용하려면 JAVA 소프트웨어를 설치해야 합니다.

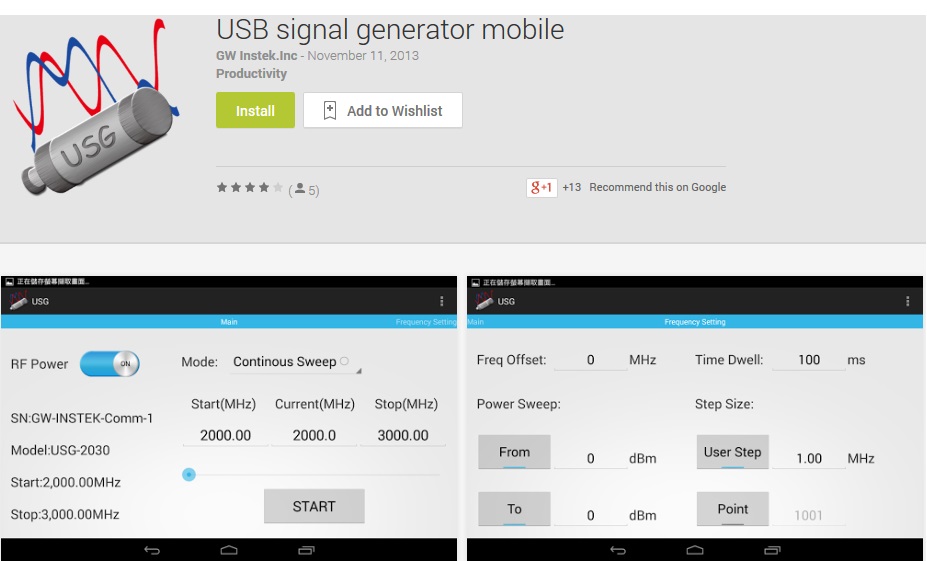

사용자는 Android 4.0 이상을 사용하는 스마트폰이나 태블릿에 USG APP을 다운로드할 수 있습니다. USG를 작동하려면 USB-OTG 연결 케이블을 사용해 태블릿(또는 스마트폰)과 USG를 연결해야 합니다. USG 신호 발생기를 위한 Android APP 애플리케이션 소프트웨어는 Google Play Store에서 제공됩니다.

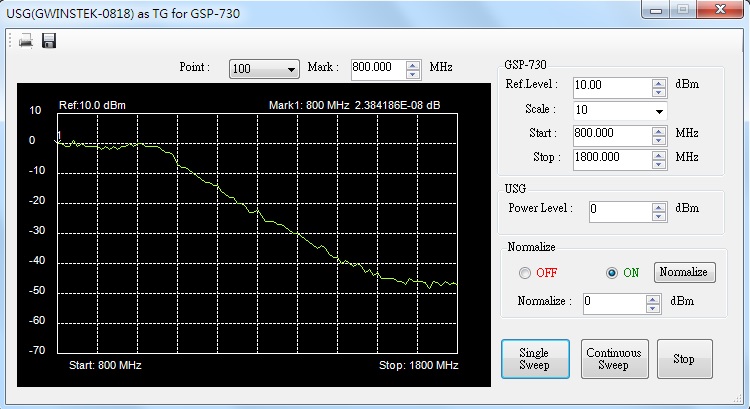

USG 신호 발생기는 GSP-730 스펙트럼 분석기의 추적 발생기로 지정되어 스칼라 네트워크 분석기의 측정 기능을 수행할 수 있습니다. USG CD-ROM은 기본 RF 소프트웨어를 위한 PC 애플리케이션 프로그램을 제공합니다. 사용자는 Windows 운영 체제 컴퓨터를 사용해 기본 RF 소프트웨어를 통해 USG 및 GSP-730을 제어할 수 있습니다. 기본 RF 소프트웨어를 설치하기 전에 NI-488.2 소프트웨어를 먼저 설치해야 합니다.
