RF 트레이닝 시스템 GRF-1300A > 스펙트럼 분석기
[1](3).jpg)
상품 이미지 전체보기
제품 정보

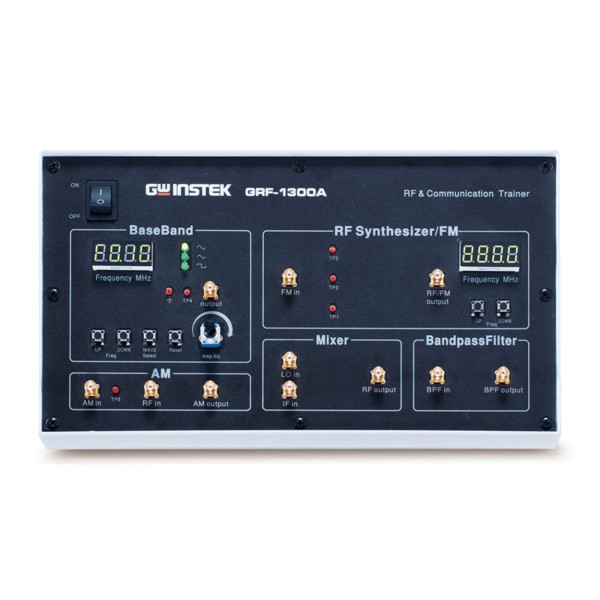

RF 트레이닝 시스템, GRF-1300A
적용 모델 : GSP-730
주요 특징
• 베이스밴드 신호: 사인파, 삼각파, 사각파
• 주파수 범위: 0.1 ~ 3MHz
• RF 주파수: 870 ~ 920MHz
• AM 및 FM 변조
• 믹서 및 2.4GHz 대역 통과 필터
• 8가지 고장 조건을 시뮬레이션할 수 있는 5개의 프로그래머블 On/Off 스위치 및 5개의 테스트 포인트 제공
• 원격 제어를 위한 USB 인터페이스
GRF-1300A는 GSP-730의 선택 사양 액세서리로, 기본 RF 통신 실험을 위한 트레이너입니다.

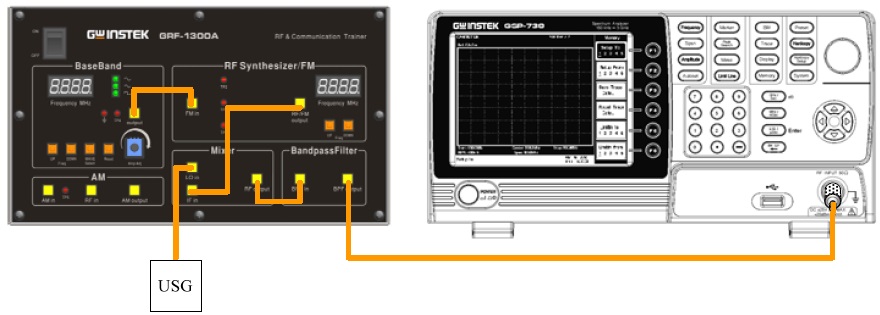

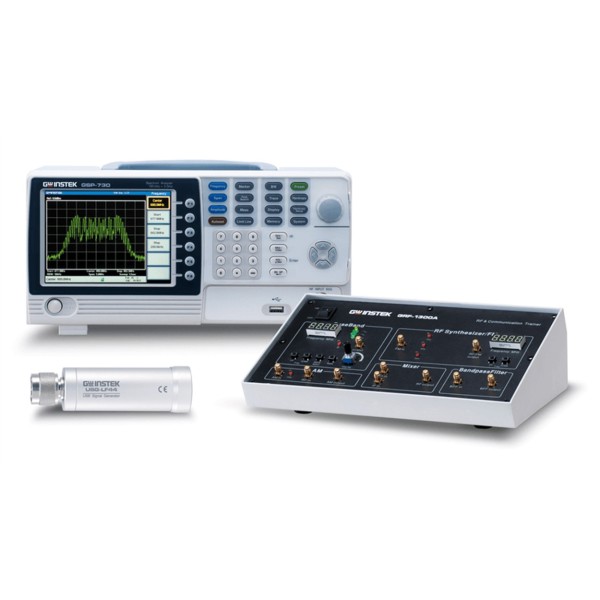

새로운 GRF-1300A RF 트레이닝 키트는 기존 GRF-1300 RF 트레이닝 키트의 모든 기능을 포함할 뿐만 아니라 믹서와 대역 통과 필터를 추가로 제공합니다. 사용자는 GSP-730 스펙트럼 분석기, GRF-1300A RF 통신 트레이너, USG 신호 발생기를 결합하여 스칼라 네트워크 분석기를 작동함으로써 믹서와 대역 통과 필터의 특성을 보다 잘 이해할 수 있습니다.
USG 신호 발생기와 GRF-1300A의 믹서 기능을 결합하여 2.4GHz AM 및 FM 변조 신호를 생성할 수 있습니다. 또한 GRF-1300A 대역 통과 필터는 믹서 출력 신호에서 생성된 고조파 및 스퓨리어스를 필터링하여 출력 신호를 정제합니다.
주문 정보 | ||
GRF-1300A | RF 트레이닝 시스템 | 견적요청 |
RF 트레이닝 시스템, GRF-1300A
적용 모델 : GSP-730
주요 특징
• 베이스밴드 신호: 사인파, 삼각파, 사각파
• 주파수 범위: 0.1 ~ 3MHz
• RF 주파수: 870 ~ 920MHz
• AM 및 FM 변조
• 믹서 및 2.4GHz 대역 통과 필터
• 8가지 고장 조건을 시뮬레이션할 수 있는 5개의 프로그래머블 On/Off 스위치 및 5개의 테스트 포인트 제공
• 원격 제어를 위한 USB 인터페이스
GRF-1300A는 GSP-730의 선택 사양 액세서리로, 기본 RF 통신 실험을 위한 트레이너입니다.
새로운 GRF-1300A RF 트레이닝 키트는 기존 GRF-1300 RF 트레이닝 키트의 모든 기능을 포함할 뿐만 아니라 믹서와 대역 통과 필터를 추가로 제공합니다. 사용자는 GSP-730 스펙트럼 분석기, GRF-1300A RF 통신 트레이너, USG 신호 발생기를 결합하여 스칼라 네트워크 분석기를 작동함으로써 믹서와 대역 통과 필터의 특성을 보다 잘 이해할 수 있습니다.
USG 신호 발생기와 GRF-1300A의 믹서 기능을 결합하여 2.4GHz AM 및 FM 변조 신호를 생성할 수 있습니다. 또한 GRF-1300A 대역 통과 필터는 믹서 출력 신호에서 생성된 고조파 및 스퓨리어스를 필터링하여 출력 신호를 정제합니다.
주문 정보 | ||
GRF-1300A | RF 트레이닝 시스템 | 견적요청 |
· 제품 사양
제품 사양 | ||
기저 대역 (Baseband) | ||
파형 | Sine, Square, Triangle | |
주파수 범위 | 0.1~3MHz | 10kHz step |
진폭 | ≥1.5Vpp | 50Ω |
≥0.75Vpp | ||
고조파 왜곡 | ≥-30dBc | |
RF/FM 분석 | ||
주파수 정확도 | ±0.15MHz | |
가변 범위 | ≥45MHz | 870MHz~920MHz, 1MHz step |
전력 범위 | ≥-15dBm | |
FM | ||
최대 주파수 편차 | >3MHz | |
AM | ||
피크 차 | ≥-18dBm | |
Mixer | ||
LO + IF | ≥-35dBm | |
LO - IF | ≥-35dBm | |
Mixer + Modulation | ||
≥-60dBm | ||
Bandpass Filter | ||
대역폭 | ±20MHz | fc=2.4GHz |
기타 | ||
인터페이스 | USB Device | |
치수 및 무게 | 165(W) x 155(H) x 90(D) mm, 약1.2kg | |
· 제품 구성
기본 액세서리 | |
GRF-1300A | 전원 코드 x 1, CD x 1, RF케이블 x 6, 안테나 x 2, N-SMA 어댑터 x 1 |
