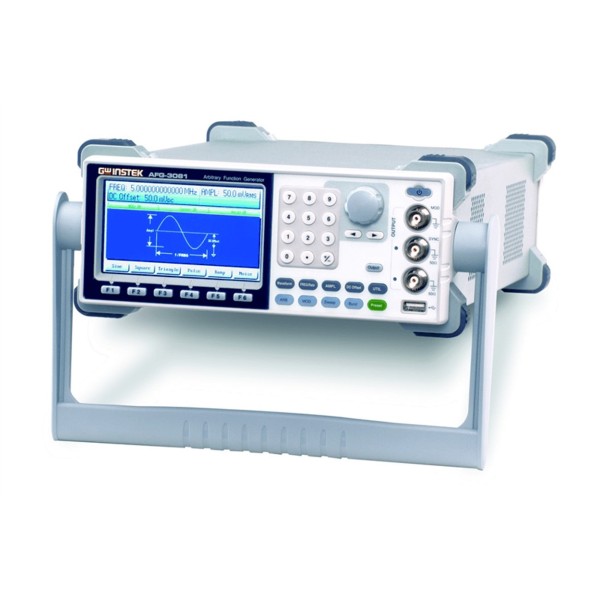

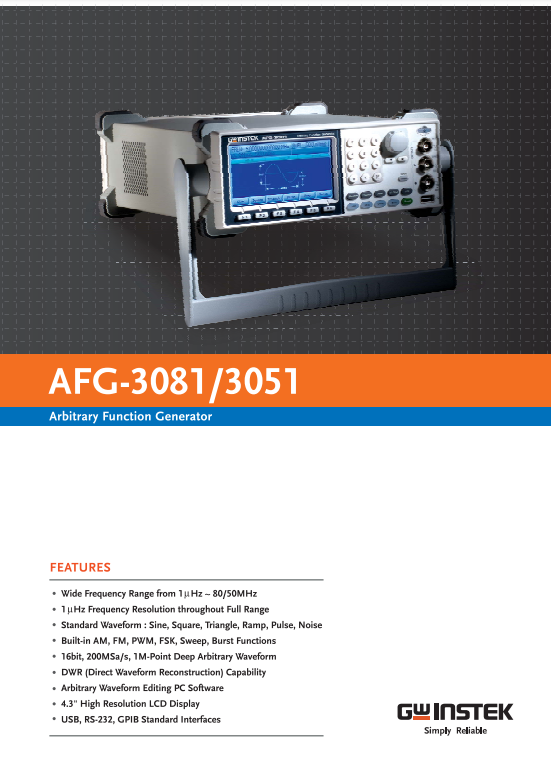

• 임의파형 발생기, AFG-3000
• 출력 채널 : 1CH
• 주파수 대역 : 1uHz~80MHz/50MHz
• 샘플링 속도 : 200MSa/s
• 수직 분해능 : 16비트
• 메모리 길이 : 1Mpts

주요 특징

• 1uHz부터 80/50MHz까지의 넓은 주파수 범위

• 높은 200MSa/s 샘플링 속도

• 16비트 해상도

• 1M 메모리 포인트 길이의 임의의 파형에서 출력

• 4.3인치 480 x 272 해상도​ LCD 디스플레이/화면 도움말/임피던스 스위치

• 임의의 파형 생성을 위한 네 가지 방법: 전면 패널 작업

• CSV 파일 업로드, 직접 파형 재구성(DWR), 임의의 파형 편집 PC 소프트웨어

• USB, RS-232, GPIB 인터페이스 지원

1. AFG-3000 시리즈는 산업용, 과학 연구 및 교육용으로 설계된 임의의 파형 생성기입니다.

2. 80MHz (AFG-3081) 및 50MHz (AFG-3051)의 대역폭으로 제공되며 다양한 표준 파형을 내장하여 사용자의 다양한 요구를 충족시킵니다.

3. AFG-3000 시리즈는 높은 16비트 해상도, 200MSa/s 샘플 속도 를 제공합니다.

4. 직관적인 사용자 인터페이스를 통한 1M 메모리를 제공하며 사용자가 임의의 파형을 직접 편집할 수 있습니다.

5. Direct Waveform Reconstruction (DWR) 기능을 통해 사용자는 GDS-2000 시리즈 오실로스코프에서 파형을 직접 가져와 USB 호스트를 통해 AFG-3000으로 전송할 수 있으며, 이를 통해 파형을 편집하고 측정 효율을 향상시킬 수 있습니다.

6. AFG-3000 시리즈는 전환 가능한 50Ω과 Hi-Z 임피던스, 편리한 작업을 위한 내장된 화면 도움말을 갖추고 있습니다.

7. 4.3인치 480 x 272​ 해상도 TFT LCD를 통해​ 전체 매개변수 설정과 파형을 표시합니다.

8. USB, RS-232 및 GPIB를 통해 사용자는 전용 PC 소프트웨어 또는 IEEE488.2 명령을 사용하여 파형을 편집할 수 있습니다.

넓은 대역폭 1uHZ ~ 80/50MHz

1. AFG-3000 시리즈 임의의 파형/함수 발생기는 직접 디지털 합성(DDS) 기술을 사용하여 다양한 안정적이고 정확한 파형을 생성하고 출력합니다.

2. 주파수는 최대 80MHz(AFG-3081) 또는 50MHz(AFG-3051)까지 동작하며, 전체 주파수 범위에 대한 최소 해상도는 1uHz입니다.

3. 내장된 표준 파형에는 사인, 정사각파, 삼각파, 램프, 펄스, 노이즈 및 기타 유형의 파형이 포함되어 있습니다.

The Minimum 1uHz Resolution

변조, 스위핑 및 버스트 기능​

1. 변조 기능인 AM, FM, FSK 및 PWM은 다양한 시장 요구를 충족시키기 위해 제공됩니다.

2. 변조 신호 출력을 위한 전용 단자가 전면 패널에 제공되어 변조 모니터링 또는 기타 제어 목적으로 사용할 수 있습니다.

3. 내부 신호 또는 외부 신호 중 선택하여 변조를 수행할 수 있습니다.

4. FSK는 디지털 정보를 신호 주파수 변조를 통해 전송하는 주파수 변조 방식입니다.

5. BFSK(binary FSK) 변조는 데이터 1과 0을 나타내기 위해 두 개의 주파수를 사용하며, 주로 콜 ID 및 원격 측정 응용에 적용됩니다.

6. PWM은 주파수를 변조하여 출력 전력 수준을 조절할 수 있는 디지털 변조 방식입니다.

7.모터 회전 속도 제어 및 LED 조명 장치의 밝기 제어와 같은 예시가 있습니다.

8. 주행 신호의 펄스 폭 변화로 인해 모터의 회전 속도와 LED의 밝기가 변화합니다.

PWM를 사용하여 모터 속도 제어 및 테스트

1. 스위핑 기능은 INT, EXT 및 수동 트리거 모드와 LOG 및 LIN 스위핑 모드를 지원합니다.

2. 스위핑 신호가 감지되면, 함수 발생기는 로그 또는 선형 곡선의 주파수 변화로 사용자가 정의한 주파수 범위를 스위핑합니다.

3. 버스트 기능은 Gate 및 N Cycle 두 가지 모드를 지원합니다.

4. 버스트 기능을 실행하려면, 먼저 버스트 반복률을 설정하고, Gate 모드에서는 각 버스트의 시간 지속을 정의하거나 N Cycle 모드에서는 각 버스트의 파형 주기 수를 설정해야 합니다.

5. 게이트 및 N Cycle 모드에서는 버스트파형의 극성과 위상을 제어할 수 있습니다.

높은 샘플링 속도 200MSa/s

1. 임의의 파형의 프로필은 일련의 데이터로 구성됩니다.

2. 임의 파형의 주파수는 샘플링 속도를 완전한 파형을 구성하는 데이터 포인트의 수로 나눈 값에서 파생됩니다. 즉, 주파수 = 샘플링 속도 / 파형의 데이터 포인트 수입니다.

3. 위의 내용에 따라, 샘플링 속도가 높을수록 임의의 파형 주파수가 높아질 수 있습니다..

4. 100개의 데이터 포인트로 구성된 사인 파형은 200MSa/s의 샘플링 속도에서 2MHz 주파수를 가질 수 있지만, 125MSa/s의 샘플링 속도에서는 1.25MHz 주파수, 50MSa/s의 샘플링 속도에서는 0.5MHz 주파수만 가능합니다.

5. 2개의 데이터 포인트로 구성된 단순 파형의 경우, 샘플링 속도가 200MSa/s인 AFG-3000은 최대 100MHz의 파형을 생성할 수 있습니다.

높은 샘플링 속도로 얻는 높은 주파수 대역폭

16-BIT 분해능

1. 16-BIT ​ 진폭 해상도는 부드러운 파형을 표시할 수 있으며, 낮은 BIT ​해상도는 흉측하거나 덜 부드러운 파형을 표시합니다.

2. 10V가 10,000개의 동일한 부분으로 나누어진다면, 각 부분의 해상도는 1mV가 됩니다.

3. 16-BIT​ 해상도를 사용할 때, 가장 작은 비트 해상도는 0.15mV입니다(10V 기준).

4. 16-BIT​ 해상도를 사용하면, 10,000개의 부분이 부드러운 직선으로 표시될 것이고, 12-BIT​ 해상도는 1mV보다 큰 2.4mV이므로 이 경우에는 "사다리"처럼 보일 것입니다.

16-BIT로 더 좋은 결과물을 얻습니다.

백만 메모리 포인트의 임의 파형에서 어떤 섹션에서든 저장 및 출력 가능합니다.​

1. AFG-3000 시리즈는 사용자 저장 및 호출 애플리케이션을 위한 10개의 메모리 세트를 제공합니다.

2. 각 메모리 세트는 전면 패널 설정과 1M 포인트 임의의 파형 데이터 세트를 저장할 수 있습니다.

3. 1M 길이의 메모리를 통해 AFG-3000은 더 많은 데이터로 구성된 복잡한 파형을 저장할 수 있습니다.

4. 1M 메모리 내의 어떤 부분이든 독립적으로 편집하거나 출력할 수 있습니다.

5. 이는 사용자에게 파형 저장 및 추출을 위한 더 큰 유연성을 제공하는 독특한 기능입니다.

Arbitrary Editing / Output

유저 친화적인 조작방식, 임의의 파형을 편집

AFG-3000은 직접 전면 패널 조작, PC 소프트웨어, CSV 파일 로드, GDS-2000 시리즈 오실로스코프 입력의 네 가지 방법으로 사용자 정의 임의의 파형을 생성합니다.

전면패널 조작

1. 파형 편집, I/O 설정 및 패널 설정 저장 및 호출까지 모든 작업은 전면 패널 조작을 통해 직접 완료할 수 있습니다.

2. 전면 패널 조작을 통해 사용자는 임의의 파형을 편집하고, 화면에 해당하는 내용이 업데이트됩니다.​

CSV 파일 업로드

1. AFG-3000은 임의의 파형 생성을 위한 CSV 파일 편집을 지원합니다.

2. CSV 파일은 EXCEL 스프레드시트, PC 클라이언트 소프트웨어, 전면 패널 편집 또는 수학 계산 소프트웨어를 사용하여 생성할 수 있습니다.

3. 수학 소프트웨어인 Octave의 계산 결과를 CSV 파일로 저장할 수 있습니다.

4. 편집된 CSV 파일은 USB 플래시 또는 PC에서 AFG-3000으로 다운로드하여 임의의 파형을 출력할 수 있습니다.

Supports CSV file

From Math Computing Software, Program and Result in CSV File

Direct 파형 재구성 (DWR) 기능 제공

1. AFG-3000은 USB 케이블을 사용하여 직접 GW Instek GDS-2000 시리즈 DSO에 연결할 수 있습니다.

2. AFG-3000의 "DSO Link" 모드에서 DSO는 캡처된 파형 데이터를 그 기억장치에서 AFG-3000으로 전송하여 해당하는 파형 출력을 생성합니다.

Direct Waveform Reconstruction from the GDS-Series

PC 프로그램을 지원합니다.

1. AFG-3000을 위한 PC 소프트웨어는 파형 편집을 지원합니다.

2. 이 소프트웨어에는 파형 그리기 도구 뿐만 아니라 파형 산술 연산과 같은 다양한 파형 편집 기능도 포함되어 있습니다.

3. 레이리, 가우시안, 노멀 노이즈, 의사 삼주, 바이폴라 AMI, 맨체스터, 디퍼렌셜 맨체스터, RS-232 및 NRZ 등과 같은 가장 일반적으로 사용되는 파형이 라이브러리에 포함되어 있어 필요에 따라 사용자가 특정 파형을 맞춤 설정할 수 있습니다.

A Sinc Waveform with Gaussian Noise

Digital Signal

임피던스 스위치 및 온-스크린​ 도움말을 제공합니다.

1. AFG-3000은 사용자가 50옴과 High-Z 중 적절한 임피던스를 선택할 수 있도록 해서 적절한 임피던스 호환성을 보장합니다.

2. 내장된 온-스크린 도움말은 사용자가 AFG-3000 작업 및 각 기능 키의 정의를 이해할 수 있도록 합니다.

Impedance Switch

On-Screen Help

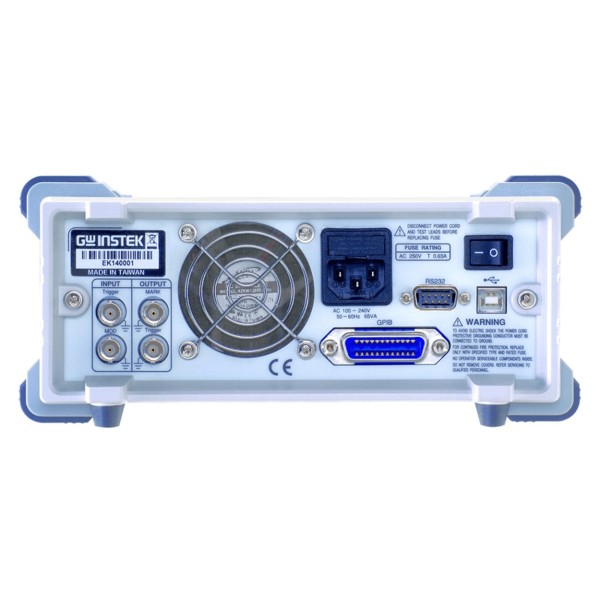

표준 통신 인터페이스

AFG-3000은 표준 통신 인터페이스로 GPIB, RS-232 및 USB를 제공합니다. AFG-3000은 사용자가 시스템을 통합하거나 기기를 원격으로 제어하기 위해 IEEE 488.2 프로토콜과 명령을 지원합니다.

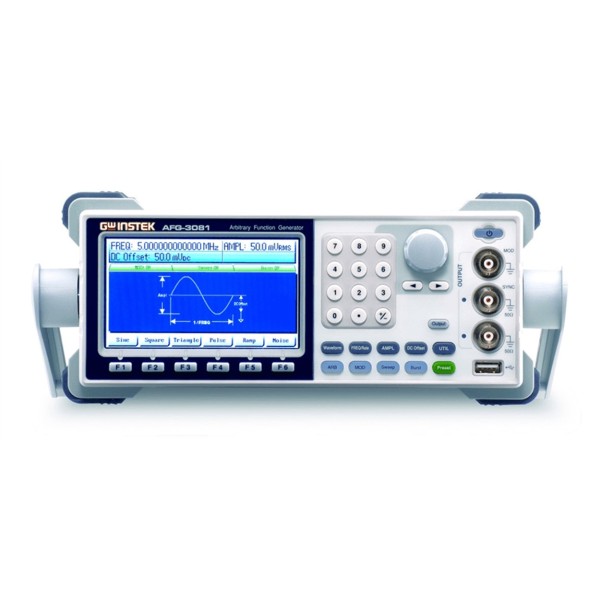

4.3", 480 x 272​ 해상도 디스플레이

AFG-3000은 480 x 272 해상도의 4.3인치 LCD 화면을 장착하고 있습니다. 디스플레이 화면에서는 모든 설정을 표시하고 사용자가 한눈에 완전한 파형을 관찰할 수 있도록 합니다.
