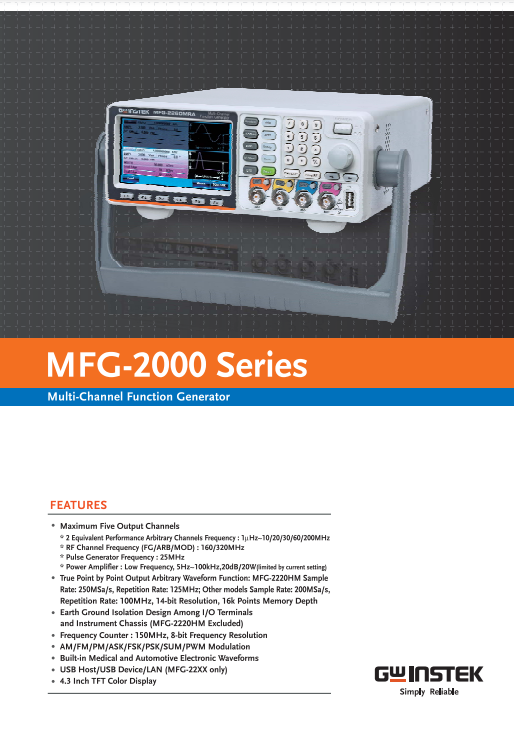

제품 사양

CH1

CH2

25MHz

RF 발생기

전력 증폭기

변조/Sweep/

(ARB 지원)

(ARB 지원)

펄스 발생기

(ARB 지원)

Burst/주파수 카운터

MFG-2110

● 10MHz

-

●

-

-

-

MFG-2120

● 20MHz

-

●

-

-

-

MFG-2120MA

● 20MHz

-

●

-

●

●

MFG-2130M

● 30MHz

-

●

-

-

●

MFG-2160MF

● 60MHz

-

●

●160MHz

-

●

MFG-2160MR

● 60MHz

-

●

●320MHz

-

●

MFG-2230M

● 30MHz

● 30MHz

●

-

-

●

MFG-2260M

● 60MHz

● 60MHz

●

-

-

●

MFG-2260MFA

● 60MHz

● 60MHz

●

●160MHz

●

●

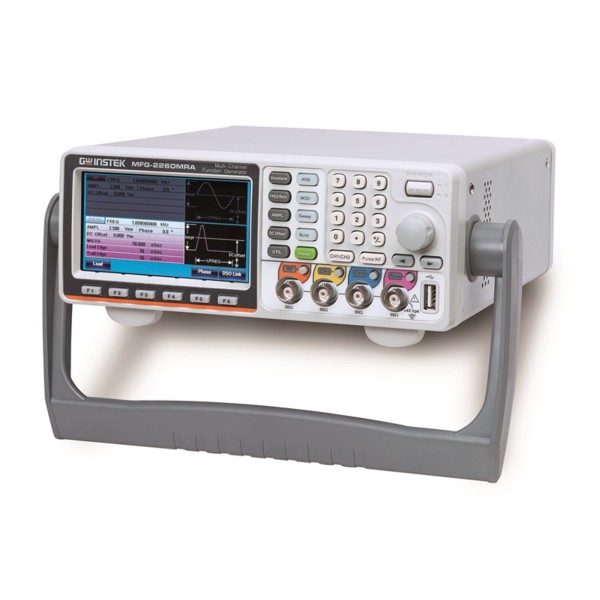

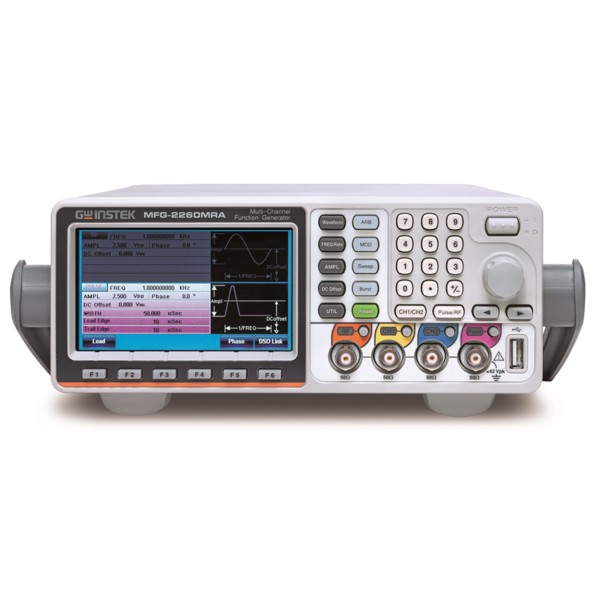

MFG-2260MRA

MFG-2220HM

● 60MHz

 ● 200MHz​

● 60MHz

 ● 200MHz​

●

●​

●320MHz

●

●

●​

CH1/CH2

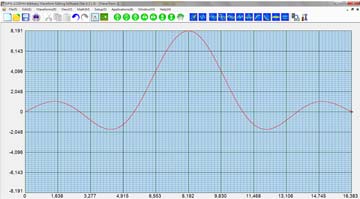

ARB

샘플링 속도

200MSa/s

(임의파형)

반복 속도

100MHz

기능

파형 길이

16k 포인트

진폭 분해능

14 비트

메모리

10세트 (세트 당 16k 포인트)*1

사용자 정의 출력 섹션

2 포인트 ~ 16,384 포인트, 섹션 선택 가능

사용자 정의 출력 Marker 섹션

2 포인트 ~ 16,384 포인트, 섹션 선택 가능

출력 모드

1~1,048,575 cycles 또는Infinite 모드

주파수 특성

범위

Sine

60MHz (max)

Square

25MHz (max)

Triangle, Ramp

1MHz

분해능

1uHz

정확도 안정도

±20ppm

에이징

±1ppm/1year

허용오차

≤1uHz

출력 특성*2

진폭 범위

1mVpp~10Vpp

50Ω 부하

2mVpp~20Vpp

개방 회로

정확도

±(설정값 2%)±1mVpp

1kHz, 50Ω, DC 오프셋 없음

분해능

0.1mV 또는 4디지트

평탄도

±1%(0.1dB) ≤1MHz

정현파 1kHz, 50Ω 부하

±3%(0.3dB) ≤50MHz

±10%(0.9dB) ≤160MHz

±30%(3dB) ≤320MHz

단위

Vpp, Vrms, dBm

오프셋

범위

±5Vpk AC+DC

50Ω 부하

±10Vpk AC+DC

개방 회로

정확도

(설정값 1%)+5mV+(진폭 0.5%)

파형 출력

임피던스

50Ω

Typical, 고정

>10MΩ

출력 차단 상태

보호

단락 회로 보호; 과부하 릴레이가 자동으로 출력을차단

GND 절연

최대 42Vpk

SYNC 출력

범위

TTL 호환

>1kΩ

임피던스

50Ω

GND 절연

24Vpk max

정현파(Sine)

고조파(Harmonic) 왜곡

-60dBc

DC~200kHz, 진폭>0.1Vpp

특성*3

-55dBc

200kHz~1MHz, 진폭>0.1Vpp

-45dBc

1MHz~10MHz, 진폭>0.1Vpp

-30dBc

10MHz~320MHz, 진폭>0.1Vpp

THD

<0.1%

DC~100kHz, 진폭>1Vpp

구형파(Square) 특성

상승/하강 시간

<15ns

오버슈트

<5%

비대칭도

(주기 1%)+5ns

가변 듀티 비율

0.01%~99.99%

설정된 주파수 값에 의해 제한

지터(Jitter)

20ppm+500ps

램프(Ramp)

선형성

<(피크 출력 0.1%)

특성

변수 대칭

0%~100%

펄스(Pulse)

주파수

1uHz~25MHz

특성

펄스 폭

≥20ns

설정된 주파수 값에 의해 제한

가변 듀티 사이클

0.01%~99.99%

설정된 주파수 값에 의해 제한

오버슈트

<5%

지터(Jitter)

20ppm+500ps

펄스 발생기 채널

펄스(Pulse)

진폭

1mVpp~2.5Vpp

50Ω 부하

특성

2mVpp~5Vpp

개방 회로

오프셋

±1Vpk AC+DC

50Ω 부하

±2Vpk AC+DC

개방 회로

주파수

1uHz~25MHz

펄스 폭

20ns~999.9ks

설정된 주파수 값에 의해 제한

가변 듀티 비율

0.01%~99.99%

설정된 주파수 값에 의해 제한

선행/후행 에지 시간

10ns~20s (분해능 1ns)

설정된 주파수/펄스 폭 값에 의해 제한

오버슈트

<5%

지터(Jitter)

100ppm+500ps

RF 발생기 채널

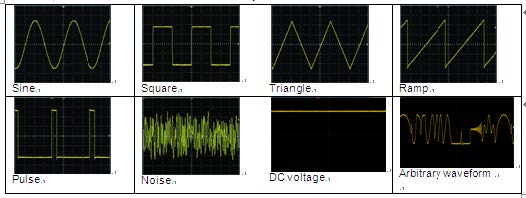

파형

Sine, Square, Ramp, Pulse,Noise, ARB

진폭 (50Ω 부하)

1mVpp~2Vpp

MFG-2xxxMF

1mVpp~1Vpp

MFG-2xxxMR

오프셋

±1Vpk AC+DC

50Ω 부하

±2Vpk AC+DC

개방 회로

주파수

1uHz~160MHz

MFG-2xxxMF

1uHz~320MHz

MFG-2xxxMR

변조/Sweep

변조 유형

AM, FM, PM, FSK, PWM

상세 사양은 CH1 변조 사양과 동일

Sweep 유형

주파수

신호원

INT/EXT

INT는 AM, FM, PM, PWM 지원

PSK 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse

변조 파형

Square, 50% 듀티 비율

변조 주파수

2mHz~1MHz

위상 범위

0º~360.0º

신호원

INT/EXT

ASK 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse

변조 파형

Square, 50% 듀티 비율

변조 주파수

2mHz~1MHz

진폭 범위

0%~100.0%

신호원

INT/EXT

ARB

샘플링 속도

200MSa/s

(임의파형)

파형 길이

16k 포인트

기능

진폭 분해능

14 비트

사용자 정의 출력 섹션

2 포인트 ~16,384 포인트 (옵션)

지터(Jitter)

20ppm+5ns

전력 증폭기 채널

전력 증폭기

입력 임피던스

10kΩ

특성

입력 전압

최대 1.25Vp

동작 모드

정전압(Constant Voltage)

이득

20dB

출력 전력 (RL=8Ω)

20W (Square)

출력 전압

최대 12.5Vp

출력 전류

최대 1.6A

상승/하강 시간

<2.5us

총 전력 대역폭

DC~100kHz

오버슈트

5%

THD

<0.1%

20Hz~20kHz, 진폭>1Vpp

GND 절연

최대 42Vpk

고급 기능

AM 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse, ARB

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

깊이

0%~120.0%

신호원

INT/EXT

FM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

피크 편차

DC~최대주파수

신호원

INT/EXT

PM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

위상 편차

0º~360.0º

신호원

INT/EXT

SUM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle, UpRamp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

SUM 깊이

0%~100.0%

신호원

INT/EXT

PWM 변조

반송 파형

Sine, Square, Triangle, Ramp

변조 파형

Sine, Square, Triangle,Ramp, Up Ramp, Down Ramp

변조 주파수

2mHz~20kHz (INT)

DC~20kHz (EXT)

위상 편차

펄스 폭 0%~100.0%

신호원

INT/EXT

FSK 변조

반송 파형

Sine, Square, Triangle,Ramp, Pulse

변조 파형

Square, 50% 듀티 비율

변조 주파수

2mHz~1MHz

주파수 범위

1uHz~최대주파수

신호원

INT/EXT

Sweep

파형

Sine, Square, Triangle, Ramp

유형

LIN/LOG

Sweep 방향

Up/Down

Start/Stop 주파수

1uHz~최대주파수

Sweep 시간

1ms~500s

신호원

INT/EXT

Trigger

Single, External, Internal

Marker

하강 에지에Marker 신호 (programmable)

Burst

파형

Sine, Square, Triangle, Ramp

주파수

1uHz~최대주파수

Burst 카운트

1~1,000,000 Cycle/Infinite

Start/Stop 위상

-360.0º~+360.0º

내부 주기

1us~500s

Gate 신호원

EXT Trigger

Trigger 신호원

Single, EXT, INT

Trigger 지연

N Cycle, Infinite : 0~100s

EXT Trigger

유형

AM, FM, PM, SUM, PWM

입력

전압 범위

±5V full scale

입력 임피던스

10kΩ

주파수

DC to 20kHz

GND 절연

최대 42Vpk

EXT MOD

유형

AM, FM, PM, SUM, PWM

입력

전압 범위

±5V full scale

입력 임피던스

10kΩ

주파수

DC~20kHz

GND 절연

최대 42Vpk

Trigger 출력

유형

FSK, Burst, Sweep

Level

TTL 호환

50Ω

펄스 폭

>450ns

최대 입력 주파수

1MHz

팬 아웃

≥4 TTL Load

임피던스

50Ω Typical

주파수 카운터

범위

5Hz~150MHz

정확도

타임 베이스 정확도±1count

타임 베이스

±20ppm

23℃±5℃

분해능

100nHz for 1Hz

0.1Hz for 100MHz

입력 임피던스

1kΩ//1pF

감도

35mVrms ~ 30Vms

5Hz to 150MHz

GND 절연

최대 42Vpk

CH1/CH2

위상

-180º~+180º

위상 동기화

연동 기능

트랙킹(Tracking)

CH2=CH1

커플링

주파수

비율 또는 차이

DSO 링크

진폭 &DC 오프셋

일반 사양

기타

저장/호출

10세트 설정메모리

인터페이스

USB, LAN(MFG-22xx 시리즈만 지원)

디스플레이

4.3인치 TFT LCD

480 x 3(RGB) x 272

전원 입력

AC 100~240V, 50~60Hz

소모 전력

30W

80W (전력 증폭 채널 포함 시)

치수 및 무게

266(W) x 107(H) x 293(D) mm;약 2.5kg

*1 총 10개의 파형을 저장할 수 있습니다. 저장되는 각 파형은 최대 16k포인트로 구성될 수 있습니다.

*2 0℃~28℃ 범위의 외부 동작 시에는 1℃ 당 출력 진폭 및 오프셋사양의 1/10을 추가합니다.

*3 DC 오프셋 설정 : 0V

기본 액세서리

퀵 스타트 가이드, CD(사용 설명서, ARB 편집기) x 1

MFG-21xx

테스트 리드 GTL-101 x 1

MFG-22xx

MFG-2220HM

테스트 리드 GTL-101 x 2

테스트 리드 GTL-110 x 2

옵션 액세서리

GTL-246

USB 케이블, AB 타입
