주요 특징

• 주파수 범위가 1μHz에서 25MHz까지 (사인/사각파)

• 전 범위에서 1 μHz 해상도

• 각 채널에 대한 내장 표준 120MSa/s, 10비트, 4k 포인트 임의의 파형

• 진정한 이중 채널 출력, CH2는 CH1과 동일한 특성 제공

• 이중 채널의 커플링, 트래킹, 위상 작업 지원

• 사각파형에 대한 1% ~ 99% 조절 가능한 듀티 사이클

• 고해상도 및 색상 TFT LCD와 사용자 친화적 인터페이스

• 임의의 파형을 쉽게 편집하기 위한 다양한 편집 방법

• 내장 표준 AM/FM/PM/FSK/SUM/Sweep/Burst 및 주파수 카운터

• 원격 제어 및 파형 편집을 위한 USB 호스트/장치 인터페이스

 (Hot !!!) New Video for AFG-2225.. @Youtube!!

AFG-2225 True Dual Channel Coupling Function

AFG-2225 Arbitrary Waveform Function

AFG-2225 Tracking and phase functions

AFG-2225 Sum modulation function

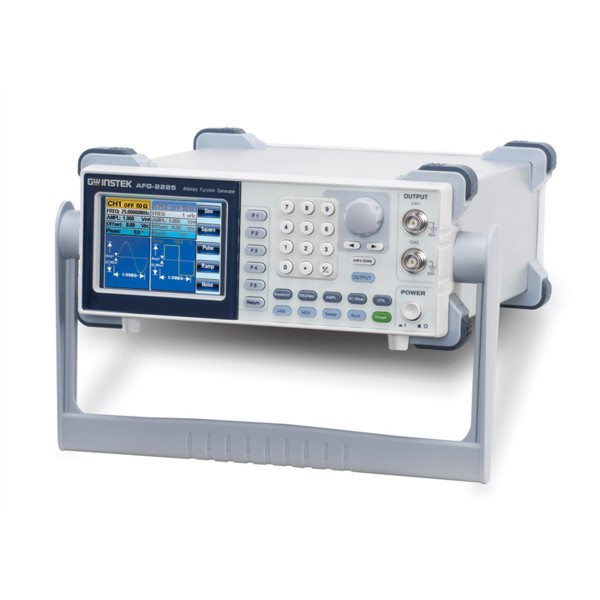

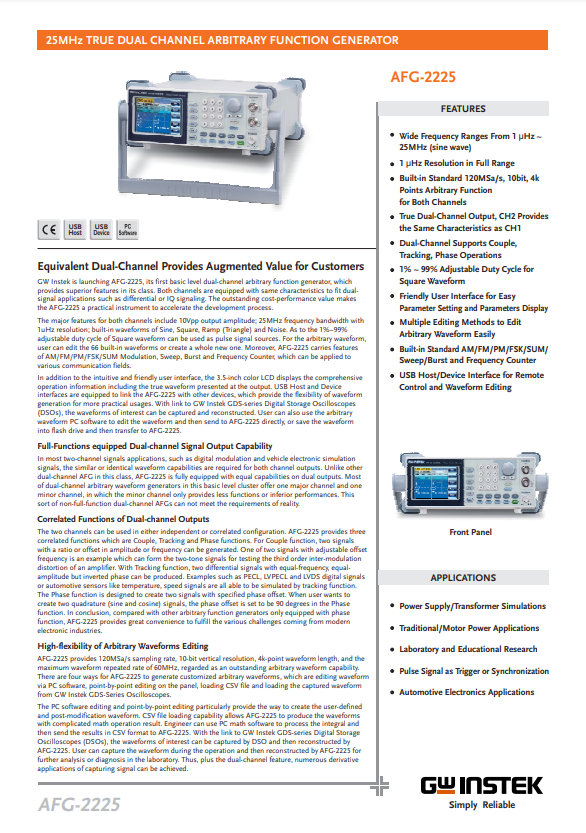

 AFG-2225는 이중 채널 임의 함수 발생기로, 우수한 기능과 비용 대성능 가치를 제공합니다. 각 채널은 동일한 특성을 갖추어 차별화나 IQ 신호 전달 등에 적합합니다. 주요 기능으로는 10Vpp 출력 진폭, 25MHz 주파수 대역폭, 내장 파형 (사인, 사각, 램프, 노이즈), 조절 가능한 듀티 사이클 등이 있습니다. 또한 AM/FM/PM/FSK/SUM 변조, 스위프트, 버스트 및 주파수 카운터 등의 기능을 제공합니다. 직관적이고 사용자 친화적인 인터페이스와 USB 호스트 및 장치 인터페이스를 통해 다른 장치와 연결하여 실용적인 용도로 파형을 생성할 수 있습니다.

AFG-2225는 DDS 기술에 의한 신호 출력을 제공합니다.

최대 주파수는 25 MHz이며 전 범위에서 1uHz 주파수 해상도를 제공합니다. 내장된 기능에는 사인, 사각, 램프/삼각파, 펄스, 노이즈가 포함되어 있습니다.

와이드 주파수 범위​

전체 기능이 장착된 이중 채널 신호 출력 기능

디지털 변조 및 차량 전자 시뮬레이션 신호와 같은 대부분의 이중 채널 신호 응용 프로그램에서는 두 채널 출력에 대해 유사하거나 동일한 파형 기능이 필요합니다. 이 클래스의 다른 이중 채널 AFG와 달리 AFG-2225는 이중 출력에서 동일한 기능을 완전하게 갖추고 있습니다. 이 기본 수준 클러스터의 대부분의 이중 채널 임의 파형 발생기는 하나의 주요 채널과 하나의 부차 채널을 제공하는데, 이때 부차 채널은 기능이나 성능이 부족합니다. 이러한 비완전 기능의 이중 채널 AFG는 현실 요구 사항을 충족시키지 못할 수 있습니다.

듀얼 채널에서의 동등한 기능​

듀얼 채널 출력의 관련 기능

두 채널은 독립적이거나 연관된 구성으로 사용할 수 있습니다. AFG-2225는 Couple, Tracking 및 Phase 기능 세 가지를 제공합니다. Couple 기능에서는 진폭이나 주파수에서의 비율 또는 오프셋이 있는 두 신호를 생성할 수 있습니다. 조정 가능한 오프셋 주파수를 갖는 두 신호 중 하나는 앰프의 삼차 상호 변조 왜곡을 테스트하기 위한 이차 음조 신호를 형성하는 예입니다. Tracking 기능으로는 주파수와 진폭이 동일하지만 반전된 위상을 갖는 두 개의 차분 신호를 생성할 수 있습니다. 예로는 PECL, LVPECL 및 LVDS 디지털 신호 또는 온도, 속도 신호와 같은 자동차 센서가 있는데, 이러한 것들은 모두 추적 기능으로 시뮬레이션할 수 있습니다. Phase 기능은 지정된 위상 오프셋을 갖는 두 신호를 생성하기 위해 설계되었습니다. 사용자가 두 사분면 (사인 및 코사인) 신호를 생성하려는 경우 Phase 기능에서 위상 오프셋을 90도로 설정합니다. 요약하면, 다른 임의 함수 발생기가 위상 기능만을 갖추고 있는 것과 비교하여, AFG-2225는 현대 전자 산업에서 발생하는 다양한 도전에 대처하기 위한 큰 편의를 제공합니다.

듀얼 채널 작동에서의 커플링

Differential Signals

Quadrature (sine and cosine) signals

임의 파형 편집의 높은 유연성

AFG-2225는 120MSa/s 샘플링 속도, 10비트 수직 해상도, 4k포인트 파형 길이 및 최대 파형 반복 속도 60MHz를 제공하여 뛰어난 임의 파형 능력으로 평가됩니다. AFG-2225는 사용자 정의 임의 파형을 생성하기 위한 네 가지 방법을 제공합니다. 이것들은 PC 소프트웨어를 통한 파형 편집, 패널에서 포인트별 편집, CSV 파일 로딩 및 GW Instek GDS 시리즈 오실로스코프에서 캡처한 파형 로딩입니다.

PC 소프트웨어 편집 및 패널에서의 포인트별 편집은 특히 사용자 정의 및 사후 수정 파형을 생성하는 방법을 제공합니다. CSV 파일 로딩 기능은 AFG-2225가 복잡한 수학 연산 결과로 파형을 생성할 수 있도록 합니다. 예를 들어, 디지털 통신 시스템의 MSK (최소 시프트 키잉) 신호화에는 적분 연산이 필요합니다. 엔지니어는 PC 수학 소프트웨어를 사용하여 적분을 처리한 다음 결과를 CSV 형식으로 AFG-2225로 전송할 수 있습니다. GW Instek GDS 시리즈 디지털 저장 오실로스코프 (DSO)와의 연결을 통해 관심 있는 파형을 DSO로 캡처 한 다음 AFG-2225로 재구성할 수 있습니다. 사용자는 작업 중에 파형을 캡처하고 해당 파형을 실험실에서 추가 분석이나 진단을 위해 AFG-2225로 재구성할 수 있습니다. 따라서 이중 채널 기능에 추가하여 신호를 캡처하는 다양한 응용 프로그램을 달성할 수 있습니다.

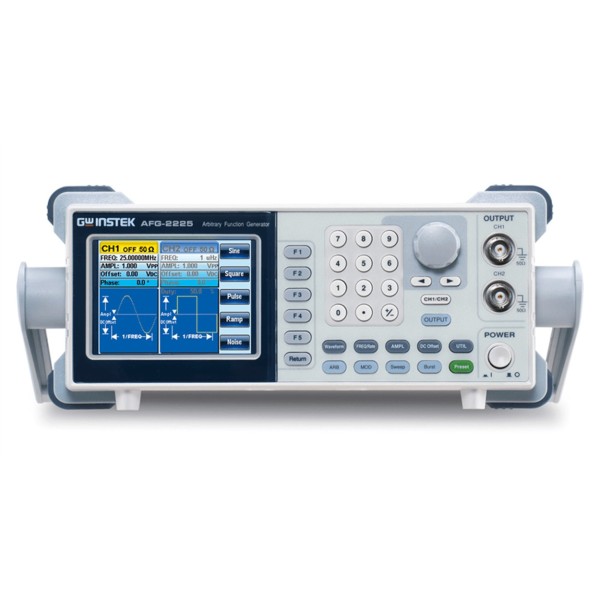

 Front Panel Operation

Supports CSV file upload

Direct Waveform Reconstruction (DWR) Capability

Arbitrary Waveform Editing PC Software

1% ~ 99% 조절 가능한 사각파의 듀티 사이클

AFG-2000 시리즈의 장점을 계승하여 AFG-2225는 100kHz 대역폭 내에서 사각파의 1% ~ 99%의 가변 듀티 사이클을 제공합니다. 이는 추가 고급 기능 발생기나 펄스 발생기를 구매하지 않고도 펄스 및 순간 신호를 시뮬레이션하는 등의 테스트에 유용하게 사용될 수 있습니다.

 손쉬운 운영 인터페이스와 인스턴트 파라미터 표시

AFG-2225는 패널 조작 설정과 함께 You Is What You Get 조작 방식도 제공한다. 편집부터 출력까지 패널을 통해 프로세스를 조작할 수 있다. 바로 적용되는 다이어그램은 유연성이 높은 편집 방식 외에도 저장/출력 설정에 따라 파형 현황 및 출력 파형 내용을 파악할 수 있습니다.

More flexibility of arbitrary waveform storage and extraction

66개의 내장 임의 파형

모든 분야에서 자주 사용되는 66가지 기능 파형이 사용자의 선택을 위해 내장된 임의 파형 메모리에 포함되어 있습니다. 이들은 Common, Math, Window 및 Engineer 네 그룹으로 분류됩니다. 삼각함수 파생 함수인 Blackman, Chebyshev, Bessel, Gamma, Gauss 등은 선택하여 추가 편집할 수 있습니다.

66 kinds of waveforms in 4 catalog

다중 변화 신호 응용 지원

AFG-2225는 내장된 기능인 변조, 스위프트, 버스트 및 RF 카운터를 보유하고 있습니다. 변조 파형에는 AM, FM, PM, FSK, SUM이 포함되어 있으며 내부 신호 또는 외부 신호 중 선택하여 변조를 수행할 수 있습니다. 스위프트 기능에는 선형 및 로그 모드의 두 가지 스위프트 방식이 포함되어 있으며 내부 또는 외부에서 스위프트 기능을 수행할 수 있습니다. 버스트 기능은 게이트 및 N-Cycle 두 가지 모드를 지원하며 위상 각도, 지속 시간 주파수 및 지속 시간과 같은 매개변수를 제어하는 데 사용할 수 있습니다. 내장된 주파수 카운터는 추가 구매 없이 최대 150MHz 주파수 범위를 제공합니다.

FSK Modulation, Sweep, and Burst Function

임피던스 스위치 기능

대부분의 사용자들은 함수 발생기의 파형을 관찰하기 위해 오실로스코프를 사용합니다. 그러나 함수 발생기와 오실로스코프의 입력 임피던스의 차이는 같지 않으며, 오실로스코프가 반드시 내장된 입력 임피던스 스위치 기능을 갖추고 있지 않을 수 있습니다. 올바른 증폭기는 계산을 통해서만 얻을 수 있습니다. AFG-2225는 50Ω와 고임피던스 전환 모드를 제공하여 사용자가 결과를 읽을 때 정확도를 효과적으로 향상시킬 수 있습니다.

50Ω/High Z Impedance Switch Function

USB 호스트/장치 인터페이스 제공

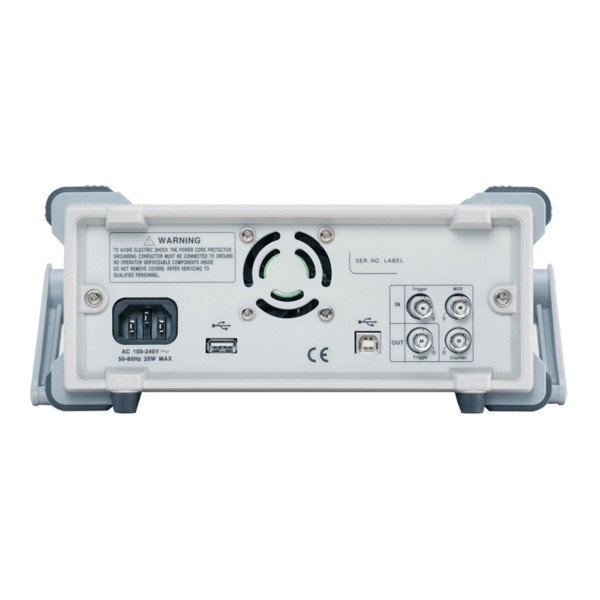

USB 호스트/장치 인터페이스는 AFG-2225의 후면 패널에 위치해 있습니다. USB 호스트는 주로 GW Instek GDS 시리즈 오실로스코프의 파형을 직접 재구성하는 데 사용됩니다. 따라서 휴대용 USB 플래시 드라이브에 저장하고 호출할 수 있습니다. USB 장치는 PC에 연결하여 소프트웨어를 통해 제어하는 것 외에도 사용자 정의 기능 제어를 위해 IEEE488.2 명령 목록을 지원합니다.

USB Host & USB Device
