제품 정보

제품개요

프로그래머블 스위칭 DC 전원공급기, PSB-2000
출력 채널 : 1CH
출력 전압 : 0~80/800V
출력 전류 : 0~3/6/40/80A
출력 전력 : 400W/800W
인터페이스 : RS-232C/USB, GPIB(옵션)

개요

PSB-2000 시리즈는 고밀도 고출력 DC 전원 공급 장치로, 다양한 출력 범위와 시리즈 및 병렬 운영을 지원합니다.

사용자가 자주 사용하는 설정을 기억하는 프리셋 기능 키를 제공하여 편리한 작업을 돕습니다.

RS232C, USB 또는 GPIB 인터페이스를 통해 컴퓨터와 연결하여 시퀀스 기능을 사용하여 표준 테스트 절차를 설정할 수 있습니다.

PSB-2000 시리즈는 과전압 및 과전류 보호 기능을 갖추고 있으며, 배터리 충전 작업 시 역전류 방지 기능을 제공합니다.

후면 패널에는 PSB-2000 출력을 제어하거나 모니터링하기 위한 아날로그 제어 및 모니터 인터페이스가 제공됩니다.

PSB-2000 패널은 수직 또는 수평으로 회전하여 최적의 공간 활용을 할 수 있습니다.

주요 특징:

• 출력 전압 범위: 80V/800V

• 출력 전력 범위: 400W~800W

• 다중 범위(V&I) 운영을 위한 일정한 전력 출력

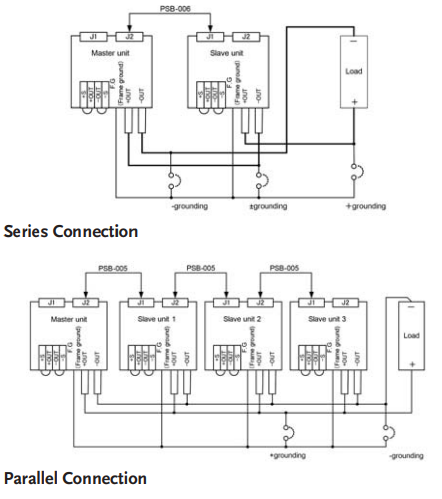

• 시리즈 및 병렬 운영 (최대 2대의 유닛을 직렬 또는 4대의 유닛을 병렬)

• PC에서 편집한 시퀀스 기능은 전원 공급 장치 선택적 인터페이스를 통해 제어됩니다.

• 기본 인터페이스: RS-232C / USB / 아날로그 제어 인터페이스

• 옵션 인터페이스: GPIB

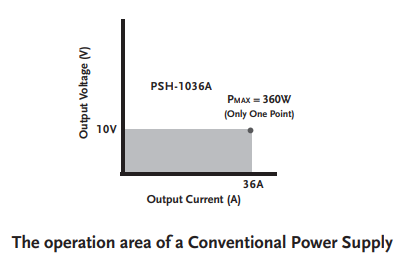

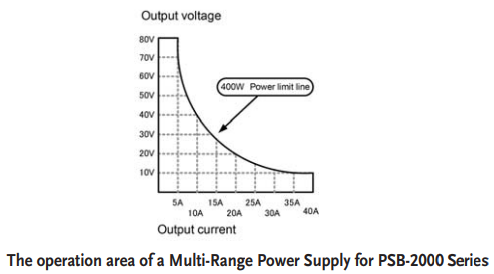

Multi-Range 출력

PSB-2000 시리즈는 최대 출력 전압과 최대 출력 전류를 곱하여 계산하는 기존 전원 공급 장치와 달리, 고유한 다중 범위 출력 특성을 갖추고 있습니다. 이는 동일한 최대 전력 범위에서 더 높은 전압 또는 더 작은 전류를 출력할 수 있게 합니다. 예를 들어, PSB-2400L은 최대 출력 전력이 400W인데 이는 080V와 040A의 다양한 출력 범위를 제공합니다. 이로 인해 전압과 전류 응용 범위가 확장됩니다.

미리설정 기능

PSB-2000 시리즈는 전면 패널에 세트별로 세 개의 매개변수 프리셋 기능 키를 제공하며, 각 프리셋 메모리에는 출력 전압, 출력 전류 및 출력 전력이 포함됩니다. 사용자는 전면 패널 프리셋 키를 조작하여 자주 사용하는 설정을 빠르게 호출하고 일상적인 설정을 저장할 수 있습니다.

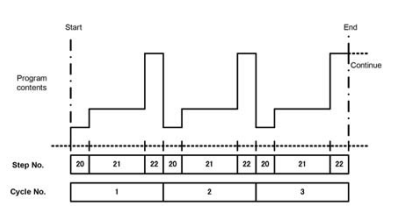

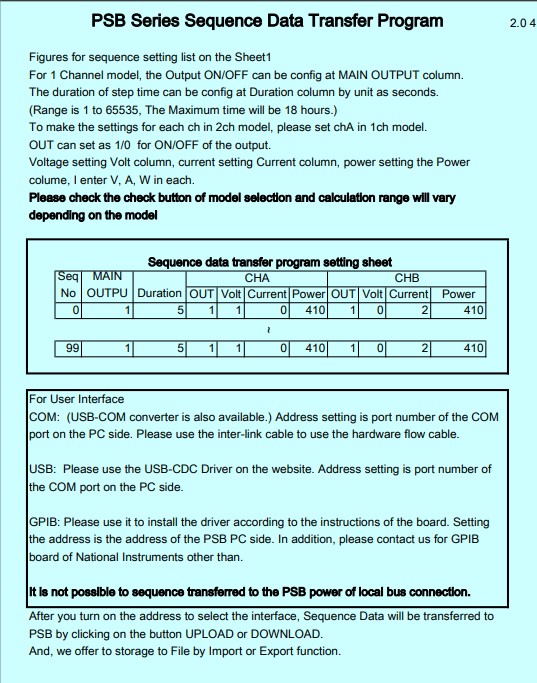

시퀀스 기능

PSB-2000 시리즈의 시퀀스 기능은 컴퓨터가 정의한 다양한 전압, 전류, 지속 시간 단계를 PSB-2000 메모리에 전송하여 빠르게 변화하는 전원 공급이 장치에 미치는 영향을 테스트합니다.

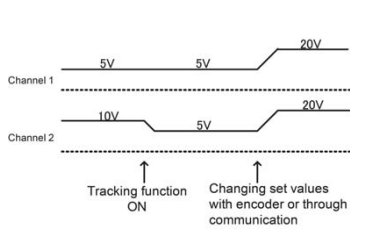

트리킹 기능

트래킹 기능은 이중 출력 모델인 PSB-2400L2에서만 사용할 수 있습니다. 이 기능을 활성화하면 두 채널의 설정을 동시에 변경할 수 있습니다. 한 채널의 값이 변경되면, 다른 채널은 자동으로 해당 값을 변경합니다.

90도 회전가능

PSB-2000은 작업 공간 활용을 고려하여 사용자 편의를 위해 90도 회전 가능한 제어 패널의 독특한 디자인으로 수직 또는 수평으로 배치할 수 있습니다.

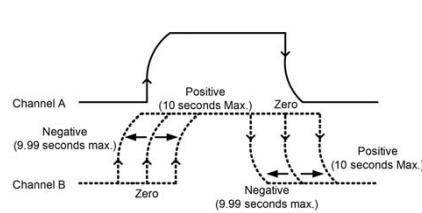

출력 지연 기능

PSB-2400L2에서만 사용 가능한 지연 기능은 채널 2의 출력에 상승 및 하강 지연 시간을 추가하며, 채널 1의 출력을 기준으로 설정됩니다. 상승 지연 시간은 출력 켜기에 필요한 시간이며, 하강 지연 시간은 출력 끄기에 필요한 시간입니다.

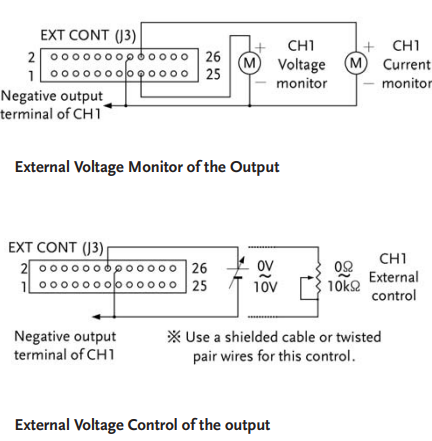

외부 아날로그 제어 및 모니터링 기능

PSB-2000 시리즈의 후면 패널에는 26핀 아날로그 제어 커넥터가 있어 외부 전압이나 저항을 통해 출력을 제어할 수 있고, 외부 제어 커넥터를 통해 전원 공급의 출력 켜기/끄기 및 AC 입력 종료도 가능합니다. 포트의 핀은 출력 전압 및 전류를 모니터링하기 위해 측정될 수 있습니다. 연결 방법은 제품 설명서를 참조하세요.

· 제품 사양

제품 사양
	PSB-2400L	PSB-2800L	PSB-2400L2	PSB-2800LS
출력 채널
채널	1CH	1CH	2CH	N/A
정격 출력
전압	0~80V	0~80V	0~80V x 2CH	80V
전류	0~40A	0~80A	0~40A x 2CH	80A
전력	400W	800W	800W	800W
변동률 (CV 모드)
부하	(정격 전압의 0.01%)±3mV			N/A
라인	(정격 전압의 0.01%)±2mV
변동률 (CC 모드)
부하	(정격 전압의 0.02%)±3mA			N/A
라인	(정격 전압의 0.01%)±2mA
리플 & 노이즈 (노이즈 대역폭 20MHz, 리플 대역폭 1MHz)
CV p-p	90mV	150mV	90mV	N/A
CV rms	4mV	6mV	4mV
CC rms	30mA	60mA	30mA
프로그래밍 정확도
전압	(설정 값의 0.1%)±2디지트			N/A
전류	(설정 값의 0.2%)±2디지트
전력	±10W
리드백 정확도
전압	(설정 값의 0.2%)±2디지트			N/A
전류	(설정 값의 0.3%)±2디지트
전력	(설정 값의 0.5%)±2디지트
반응 시간
상승 (전부하/무부하)	50ms			N/A
하강 (전부하)	100ms
하강 (무부하)	500ms
부하 과도 회복 시간	1ms
(50~100%부하 변경)
프로그래밍 분해능
전압	10mV			N/A
전류	10mA
전력	10W
측정 분해능
전압	10mV			N/A
전류	10mA
전력	10W
직렬/병렬 동작
직렬 연결	최대 2대	최대 2대	N/A	PSB-2800L 모델만
병렬 연결	최대 4대	최대 4대	N/A	연결 가능
PSB-2800LS와	N/A	최대 3대	N/A
병렬연결
보호 기능
OVP (고정)	정격 전압의 110% 도달 시 출력 꺼짐			N/A
OVP (가변)	설정 전압(1V~84V) 도달 시 출력 꺼짐
OCP (고정)	정격 전류의 110% 도달 시 출력 꺼짐
OCP (가변)	설정 전류(1A~42A) 도달시 출력 꺼짐	설정 전류(1A~84A) 도달시 출력 꺼짐	설정 전류(1A~42A) 도달시 출력 꺼짐
OHP	열 흡수 설정 온도 이상 시 출력 꺼짐
일반
온도	동작 온도 : 0℃~40℃, 보관 온도 : -20℃~70℃			N/A
습도	동작 습도 : 30%~80% RH(무응결),
	보관 습도 :30%~80% RH(무응결)
돌입 전류	최대 35A	최대 70A	최대 70A	최대 70A
소모 전력/역률	560VA/0.99	1120VA/0.99	1120VA/0.99	1120VA/0.99
AC 입력 전원	110VAC~240VAC, 50/60Hz, 단상
인터페이스	RS-232C, USB, 아날로그 제어,GPIB(옵션)
치수	210(W) x 124(H) x 290(D) mm
무게	약 5kg	약 7kg	약 7kg	약 7kg

제품 사양
	PSB-2400H	PSB-2800H
출력 채널
채널	1CH	1CH
정격 출력
전압	0~800V	0~800V
전류	0~3A	0~6A
전력	400W	800W
변동률 (CV 모드)
부하	(정격 전압의 0.01%)±30mV
라인	(정격 전압의 0.01%)±20mV
변동률 (CC 모드)
부하	(정격 전압의 0.05%)±15mA
라인	(정격 전압의 0.05%)±10mA
리플 & 노이즈 (노이즈 대역폭 20MHz, 리플 대역폭 1MHz)
CV p-p	250mV (전압>정격 전압의 1%)	300mV (전압>정격 전압의 1%)
CV rms	20mV (전류<2A);35mV (전류>2A)	25mV (전류<2A);40mV (전류>2A)
CC rms	15mA	20mA
프로그래밍 정확도
전압	(설정 값의 0.1%)±2디지트
전류	(설정 값의 0.2%)±2디지트
전력	±10W (전압>정격 전압의 1%)
리드백 정확도
전압	(설정 값의 0.2%)±2디지트
전류	(설정 값의 0.3%)±2디지트
전력	(설정 값의 0.5%)±Vout x 40mA
반응 시간
상승 (전부하/무부하)	200ms
하강 (전부하)	500ms
하강 (무부하)	1000ms
부하 과도 회복 시간	7ms
(50~100%부하 변경)
프로그래밍 분해능
전압	100mV
전류	10mA
전력	10W
측정 분해능
전압	100mV
전류	10mA
전력	10W
직렬/병렬 동작
직렬 연결	N/A	N/A
병렬 연결	최대 2대	최대 2대
보호 기능
OVP (고정)	정격 전압의 110% 도달 시 출력 꺼짐
OVP (가변)	설정 전압(10V~840V) 도달 시 출력 꺼짐
OCP (고정)	정격 전류의 110% 도달 시 출력 꺼짐
OCP (가변)	설정 전류(0.1A~6.30A) 도달 시 출력 꺼짐
OHP	열 흡수 설정 온도 이상 시 출력 꺼짐
일반
온도	동작 온도 : 0℃~40℃, 보관 온도 : -20℃~70℃
습도	동작 습도 : 30%~80% RH(무응결), 보관 습도 : 30%~80%RH(무응결)
돌입 전류	최대 35A	최대 70A
소모 전력/역률	560VA/0.99	1120VA/0.99
AC 입력 전원	110VAC~240VAC, 50/60Hz, 단상
인터페이스	RS-232C, USB, 아날로그 제어,GPIB(옵션)
치수	210(W) x 124(H) x 290(D) mm
무게	약 5kg	약 6kg

· 제품 구성

기본 액세서리
80V 모델	CD x 1, 전원 코드 x 1, 외부 제어 단자(26핀), 후면 출력 단자 나사, 후면 출력 단자 보호 덮개, 후면 출력 단자 보호 캡, GND 케이블, USB 케이블(PSB-2800LS 모델제외), 로컬 버스(PSB-2800LS 모델 제외)
800V 모델	CD x 1, 전원 코드 x 1, 외부 제어 단자(26핀), 후면 출력 단자 나사, 후면 출력 단자 보호 덮개, 후면 출력 단자 보호 캡, GND 케이블, USB 케이블, 로컬 버스
옵션 액세서리
PSB-001	GPIB 카드
PSB-003	병렬 연결 키트 (수평 설치); PSB-007x 1, 수평 버스 바 x 2, PSB-005x 1
PSB-004	병렬 연결 키트 (수직 설치); PSB-007 x 1, 수직 버스 바 x2, PSB-005 x 1
PSB-005	병렬 연결 신호 케이블
PSB-006	직렬 연결 신호 케이블 (80V 모델)
PSB-007	연결 판 x4,(M3x6) 나사 x4, (M3x8) 나사 x2
PSB-008	RS-232C 케이블(PSB-2000 시리즈 전용)
GRA-424	랙 어댑터키트 (19”, 2U)
GRJ-1101	로컬 버스
GTL-232	RS-232C 케이블
GTL-246	USB 케이블
GTL-248	GPIB 케이블
GTL-251	USB-GPIB 어댑터

주문 정보
PSB-2400L	(0~80V/0~40A/400W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSB-2800L	(0~80V/0~80A/800W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSB-2400L2	(0~80V/0~40A/800W) 2채널 프로그래머블 스위칭 DC 전원 공급기	견적문의

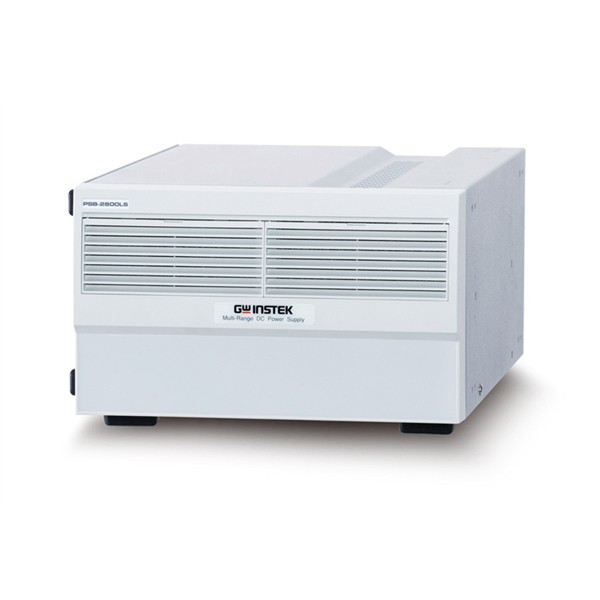

PSB-2800LS	800W 전력부스터 (PSB-2800L 모델과 병렬연결)	견적문의
PSB-2400H	(0~800V/0~3A/400W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
PSB-2800H	(0~800V/0~6A/800W) 1채널 프로그래머블 스위칭 DC 전원 공급기	견적문의
옵션 액세서리
PSB-001	GPIB 카드	견적문의
PSB-003	병렬 연결 키트 (수평 설치);PSB-007 x 1, 수평 버스 바 x 2, PSB-005 x 1	견적문의
PSB-004	병렬 연결 키트 (수직 설치);PSB-007 x 1, 수직 버스 바 x 2, PSB-005 x 1	견적문의
PSB-005	병렬 연결 신호 케이블	견적문의
PSB-006	직렬 연결 신호 케이블 (80V 모델)	견적문의
PSB-007	연결 판 x4, (M3x6) 나사x4, (M3x8) 나사 x2	견적문의
PSB-008	RS-232C 케이블 (PSB-2000시리즈 전용)	견적문의
GRJ-1101	로컬 버스	견적문의
GRA-424	랙 어댑터 키트 (19”, 2U)	견적문의
GTL-232	RS-232C 케이블	견적문의
GTL-246	USB 케이블	견적문의
GTL-248	GPIB 케이블	견적문의
GTL-251	USB-GPIB 어댑터	견적문의
