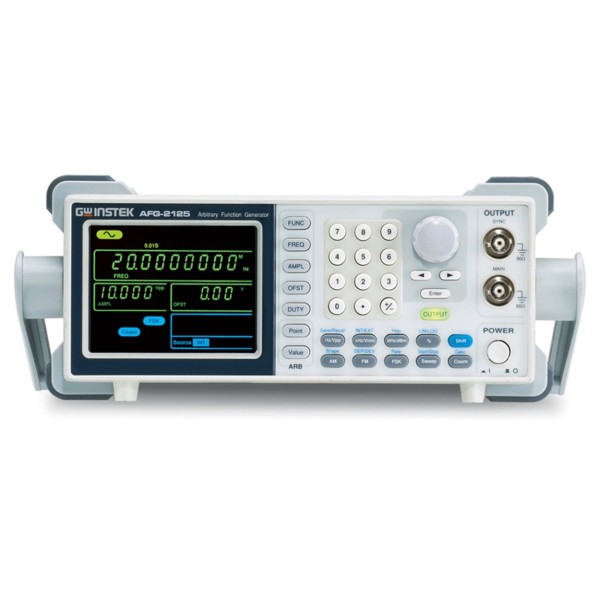

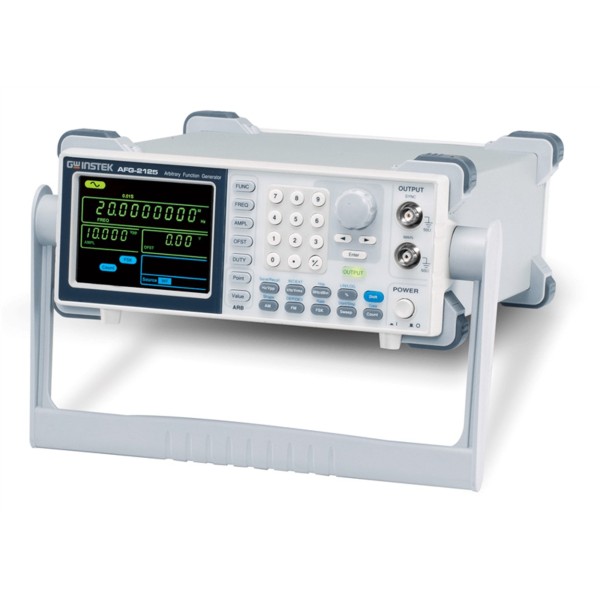

임의파형 발생기 AFG-2100/2000 시리즈 > 신호발생기
[1](3).jpg)
상품 이미지 전체보기
제품 정보
- 임의파형 발생기, AFG-2100/2000
- 출력 채널 : 1CH
- 주파수 대역 : 0.1Hz~5/12/25 MHz
- 샘플링 속도 : 20MSa/s
- 수직 분해능 : 10비트
- 메모리 길이 : 4kpts

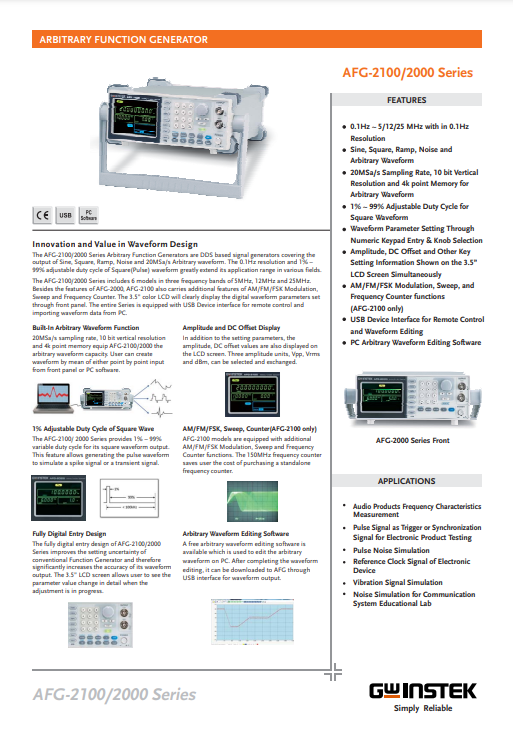

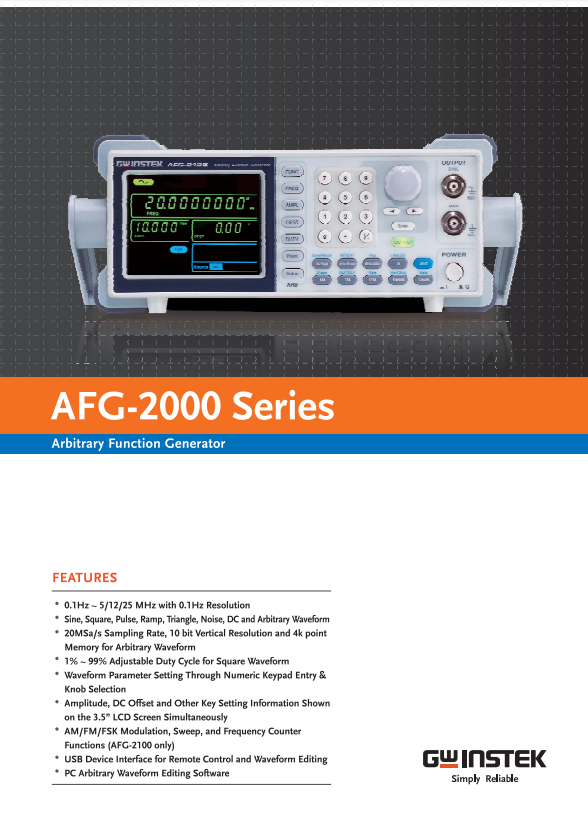

주요 특징
• 주파수 범위: 0.1Hz부터 5/12/25 MHz까지, 0.1Hz 해상도로 조절 가능
• 사인, 정사각파, 삼각파, 노이즈 및 임의의 파형 지원
• 임의의 파형을 위한 20MSa/s 샘플링 속도, 10비트 수직 해상도 및 4k포인트 메모리
• 정사각파의 1% ~ 99% 조절 가능한 듀티 사이클
• 숫자 키패드 입력 및 노브 선택을 통한 파형 매개변수 설정
• 3.5인치 LCD 화면에 진폭, DC 오프셋 및 기타 주요 설정 정보 동시 표시
• AM/FM/FSK 변조, 스위핑 및 주파수 카운터 기능 (AFG-2100 모델만 해당)
• 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스
• PC용 임의 파형 편집 소프트웨어
AFG-2100/2000 시리즈는 교육 및 산업 분야에서 정확하고 경제적인 신호원으로서 기능합니다. 이 시리즈는 다양한 파형을 지원하며, 사용자는 파형의 주파수, 진폭, 등을 조절할 수 있습니다. 사용자 친화적인 인터페이스를 통해 파형 매개변수를 설정하고, USB 인터페이스를 통해 원격 제어 및 PC에서 파형을 편집하여 사용할 수 있습니다. AFG-2100 모델은 추가적으로 AM/FM/FSK 변조, 스위핑, 주파수 카운터 기능을 갖추고 있습니다.
임의 파형 기능
사용자가 원하는대로 생성할 수 있는 사인, 정사각파 및 삼각파 외에도 AFG-2100/2000 시리즈는 임의 파형을 생성할 수 있는 기능을 제공합니다. 20MSa/s 샘플링 속도, 10비트 수직 해상도 및 4k포인트 파형 메모리를 통해 사용자는 전면 패널의 키패드 입력을 통해 필요한 파형을 포인트 단위로 생성하거나, PC에서 파형 편집을 수행하고 파형 데이터를 AFG-2100/2000 시리즈로 다운로드하여 임의 파형을 출력할 수 있습니다. 복잡하고 불규칙한 파형의 편집을 용이하게 하는 PC 소프트웨어가 제공되며, 이는 다양한 실제 응용 분야의 요구 사항을 충족합니다.
정사각파의 조절 가능한 듀티 사이클은 함수 발생기의 일반적인 기능 중 하나입니다. 그러나 일반적인 함수 발생기의 경우 조절 가능한 듀티 사이클이 주로 제한된 20% ~ 80% 범위 내에 있어서 특정 응용 프로그램의 요구 사항과 일치하지 않을 수 있습니다. AFG-2100/2000 시리즈는 정사각파 출력을 위해 1% ~ 99%의 가변 듀티 사이클을 제공할 수 있습니다. 이 기능을 통해 AFG-2100/2000 시리즈는 일반적인 응용 분야에서 스파이크 신호 또는 일시적 신호를 시뮬레이션하는 펄스 발생기로 사용될 수 있습니다.
파형 매개변수 설정을 위한 키패드 입력 및/또는 노브 선택은 AFG-2100/2000 시리즈의 특별한 기능입니다. AFG 설계에서 일반적으로 채택되는 아날로그 노브는 파형 매개변수의 정밀한 설정에는 충분히 정확하지 않을 뿐만 아니라 시스템 운영에 방해가 되는 소음을 발생시킬 수 있습니다. AFG-2100/2000 시리즈의 키패드 입력 설계는 일반적인 함수 발생기의 설정 불확실성을 개선하고, 따라서 파형 출력의 정확도를 크게 향상시킵니다. 키패드 입력 외에도 AFG-2100/2000 시리즈는 디지털 노브 디자인으로 노브 선택 편의성을 제공합니다. 이는 조정이 진행되는 동안 사용자가 3.5인치 LCD 화면에서 매개변수 값의 변경을 자세히 볼 수 있도록 합니다.
파형 진폭 및 DC 오프셋
출력 파형 주파수 외에도 AFG-2100/2000 시리즈는 출력 파형 진폭, DC 오프셋 및 기타 주요 설정 정보를 LCD 화면에 동시에 표시할 수 있습니다. 이는 오실로스코프를 통해 파형을 확인할 필요 없이 출력 단자에서 어떤 신호가 전달되는지 사용자가 쉽게 파악할 수 있도록 편의를 제공합니다. 더 나아가, 사용자의 선택에 따라 파형 진폭 값은 Vpp, Vrms 및 dBm 중 하나의 단위로 표시될 수 있습니다. 이는 다양한 파형 진폭 단위 간의 수학 변환에 소요되는 시간을 절약합니다.
AFG-2100 모든 모델은 추가로 AM/FM/FSK 변조, 스위핑 및 주파수 카운터 기능이 탑재되어 있습니다. AM/FM 변조 신호는 기본 변조 회로 테스트와 실험을 위한 수단으로 제공됩니다. 한편, FSK 변조 신호는 디지털 변조 회로의 성능 평가를 위한 편리한 소스로 제공됩니다. 정확한 주파수 스위핑 범위와 스위핑 시간을 갖춘 스위핑 기능은 20Hz ~ 20kHz 스위핑 범위 내 스피커의 스위핑 톤 테스트와 같은 다양한 기본적인 응용에 충분히 적합합니다. AFG-2100의 내장 주파수 카운터는 외부 신호의 주파수를 최대 150MHz까지 측정할 수 있습니다. 이 추가 가치는 사용자에게 독립적인 주파수 카운터를 구입하는 추가 비용을 절약해 줍니다.

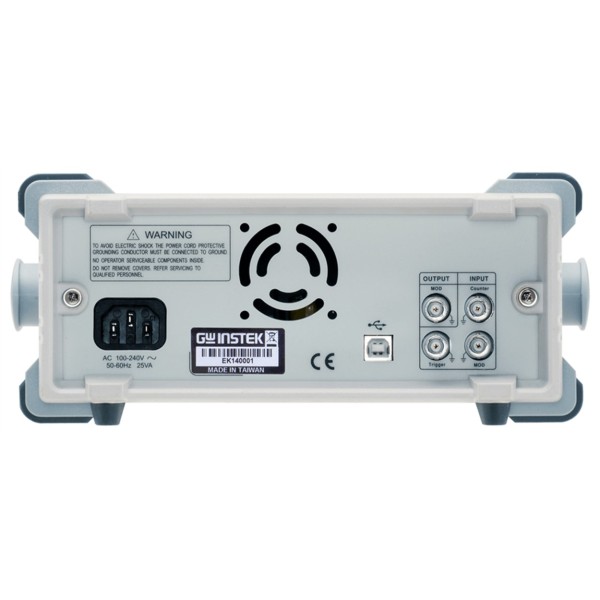

AFG-2100/2000 시리즈는 USB 장치 인터페이스를 제공하여 제품의 원격 제어 또는 ATE(자동 테스트 장비) 프로그래밍이 가능합니다. 임의의 파형 편집 소프트웨어가 제공되어 파형 생성 작업을 용이하게 합니다. PC에서 파형 편집이 완료되면 USB 인터페이스를 통해 AFG-2100/2000으로 파형 데이터를 다운로드하여 임의의 파형 출력이 가능합니다.
임의 파형 편집 소프트웨어에는 파형 그리기 도구뿐만 아니라 다양한 파형 편집 기능도 포함되어 있습니다. 사용자가 필요에 따라 특정 파형을 맞춤할 수 있도록 Rayleigh, Gaussian, Normal Noise, Pseudo Ternary, Bipolar AMI, Manchester, Differential Manchester, RS-232, NRZ 등과 같은 가장 일반적으로 사용되는 파형이 라이브러리에 제공됩니다. 또한, 이 소프트웨어는 다른 도구에서 생성된 CSV 형식 파일을 파형 데이터로 가져올 수 있습니다. 이 편집 소프트웨어는 AFG-2100/2000을 더 다양한 응용 분야로 확장시킬 것입니다.
주문 정보 | ||
AFG-2125 | 25MHz 1CH ARB 발생기, 변조/주파수 카운터 | 견적요청 |
AFG-2112 | 12MHz 1CH ARB 발생기,변조/주파수 카운터 | 견적요청 |
AFG-2105 | 5MHz 1CH ARB 발생기, 변조/주파수카운터 | 견적요청 |
AFG-2025 | 25MHz 1CH ARB 발생기 | 견적요청 |
AFG-2012 | 12MHz 1CH ARB 발생기 | 견적요청 |
AFG-2005 | 5MHz 1CH ARB 발생기 | 견적요청 |
옵션 액세서리 | ||
GTL-246 | USB 케이블, USB 2.0, A-B 타입, 4P | 견적요청 |
GTL-110 | BNC 케이블, BNC(P/M)-BNC(P/M), 1000mm | 견적요청 |
- 임의파형 발생기, AFG-2100/2000
- 출력 채널 : 1CH
- 주파수 대역 : 0.1Hz~5/12/25 MHz
- 샘플링 속도 : 20MSa/s
- 수직 분해능 : 10비트
- 메모리 길이 : 4kpts
주요 특징
• 주파수 범위: 0.1Hz부터 5/12/25 MHz까지, 0.1Hz 해상도로 조절 가능
• 사인, 정사각파, 삼각파, 노이즈 및 임의의 파형 지원
• 임의의 파형을 위한 20MSa/s 샘플링 속도, 10비트 수직 해상도 및 4k포인트 메모리
• 정사각파의 1% ~ 99% 조절 가능한 듀티 사이클
• 숫자 키패드 입력 및 노브 선택을 통한 파형 매개변수 설정
• 3.5인치 LCD 화면에 진폭, DC 오프셋 및 기타 주요 설정 정보 동시 표시
• AM/FM/FSK 변조, 스위핑 및 주파수 카운터 기능 (AFG-2100 모델만 해당)
• 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스
• PC용 임의 파형 편집 소프트웨어
AFG-2100/2000 시리즈는 교육 및 산업 분야에서 정확하고 경제적인 신호원으로서 기능합니다. 이 시리즈는 다양한 파형을 지원하며, 사용자는 파형의 주파수, 진폭, 등을 조절할 수 있습니다. 사용자 친화적인 인터페이스를 통해 파형 매개변수를 설정하고, USB 인터페이스를 통해 원격 제어 및 PC에서 파형을 편집하여 사용할 수 있습니다. AFG-2100 모델은 추가적으로 AM/FM/FSK 변조, 스위핑, 주파수 카운터 기능을 갖추고 있습니다.
임의 파형 기능
사용자가 원하는대로 생성할 수 있는 사인, 정사각파 및 삼각파 외에도 AFG-2100/2000 시리즈는 임의 파형을 생성할 수 있는 기능을 제공합니다. 20MSa/s 샘플링 속도, 10비트 수직 해상도 및 4k포인트 파형 메모리를 통해 사용자는 전면 패널의 키패드 입력을 통해 필요한 파형을 포인트 단위로 생성하거나, PC에서 파형 편집을 수행하고 파형 데이터를 AFG-2100/2000 시리즈로 다운로드하여 임의 파형을 출력할 수 있습니다. 복잡하고 불규칙한 파형의 편집을 용이하게 하는 PC 소프트웨어가 제공되며, 이는 다양한 실제 응용 분야의 요구 사항을 충족합니다.
정사각파의 조절 가능한 듀티 사이클은 함수 발생기의 일반적인 기능 중 하나입니다. 그러나 일반적인 함수 발생기의 경우 조절 가능한 듀티 사이클이 주로 제한된 20% ~ 80% 범위 내에 있어서 특정 응용 프로그램의 요구 사항과 일치하지 않을 수 있습니다. AFG-2100/2000 시리즈는 정사각파 출력을 위해 1% ~ 99%의 가변 듀티 사이클을 제공할 수 있습니다. 이 기능을 통해 AFG-2100/2000 시리즈는 일반적인 응용 분야에서 스파이크 신호 또는 일시적 신호를 시뮬레이션하는 펄스 발생기로 사용될 수 있습니다.
파형 매개변수 설정을 위한 키패드 입력 및/또는 노브 선택은 AFG-2100/2000 시리즈의 특별한 기능입니다. AFG 설계에서 일반적으로 채택되는 아날로그 노브는 파형 매개변수의 정밀한 설정에는 충분히 정확하지 않을 뿐만 아니라 시스템 운영에 방해가 되는 소음을 발생시킬 수 있습니다. AFG-2100/2000 시리즈의 키패드 입력 설계는 일반적인 함수 발생기의 설정 불확실성을 개선하고, 따라서 파형 출력의 정확도를 크게 향상시킵니다. 키패드 입력 외에도 AFG-2100/2000 시리즈는 디지털 노브 디자인으로 노브 선택 편의성을 제공합니다. 이는 조정이 진행되는 동안 사용자가 3.5인치 LCD 화면에서 매개변수 값의 변경을 자세히 볼 수 있도록 합니다.
파형 진폭 및 DC 오프셋
출력 파형 주파수 외에도 AFG-2100/2000 시리즈는 출력 파형 진폭, DC 오프셋 및 기타 주요 설정 정보를 LCD 화면에 동시에 표시할 수 있습니다. 이는 오실로스코프를 통해 파형을 확인할 필요 없이 출력 단자에서 어떤 신호가 전달되는지 사용자가 쉽게 파악할 수 있도록 편의를 제공합니다. 더 나아가, 사용자의 선택에 따라 파형 진폭 값은 Vpp, Vrms 및 dBm 중 하나의 단위로 표시될 수 있습니다. 이는 다양한 파형 진폭 단위 간의 수학 변환에 소요되는 시간을 절약합니다.
AFG-2100 모든 모델은 추가로 AM/FM/FSK 변조, 스위핑 및 주파수 카운터 기능이 탑재되어 있습니다. AM/FM 변조 신호는 기본 변조 회로 테스트와 실험을 위한 수단으로 제공됩니다. 한편, FSK 변조 신호는 디지털 변조 회로의 성능 평가를 위한 편리한 소스로 제공됩니다. 정확한 주파수 스위핑 범위와 스위핑 시간을 갖춘 스위핑 기능은 20Hz ~ 20kHz 스위핑 범위 내 스피커의 스위핑 톤 테스트와 같은 다양한 기본적인 응용에 충분히 적합합니다. AFG-2100의 내장 주파수 카운터는 외부 신호의 주파수를 최대 150MHz까지 측정할 수 있습니다. 이 추가 가치는 사용자에게 독립적인 주파수 카운터를 구입하는 추가 비용을 절약해 줍니다.
AFG-2100/2000 시리즈는 USB 장치 인터페이스를 제공하여 제품의 원격 제어 또는 ATE(자동 테스트 장비) 프로그래밍이 가능합니다. 임의의 파형 편집 소프트웨어가 제공되어 파형 생성 작업을 용이하게 합니다. PC에서 파형 편집이 완료되면 USB 인터페이스를 통해 AFG-2100/2000으로 파형 데이터를 다운로드하여 임의의 파형 출력이 가능합니다.
임의 파형 편집 소프트웨어에는 파형 그리기 도구뿐만 아니라 다양한 파형 편집 기능도 포함되어 있습니다. 사용자가 필요에 따라 특정 파형을 맞춤할 수 있도록 Rayleigh, Gaussian, Normal Noise, Pseudo Ternary, Bipolar AMI, Manchester, Differential Manchester, RS-232, NRZ 등과 같은 가장 일반적으로 사용되는 파형이 라이브러리에 제공됩니다. 또한, 이 소프트웨어는 다른 도구에서 생성된 CSV 형식 파일을 파형 데이터로 가져올 수 있습니다. 이 편집 소프트웨어는 AFG-2100/2000을 더 다양한 응용 분야로 확장시킬 것입니다.
주문 정보 | ||
AFG-2125 | 25MHz 1CH ARB 발생기, 변조/주파수 카운터 | 견적요청 |
AFG-2112 | 12MHz 1CH ARB 발생기,변조/주파수 카운터 | 견적요청 |
AFG-2105 | 5MHz 1CH ARB 발생기, 변조/주파수카운터 | 견적요청 |
AFG-2025 | 25MHz 1CH ARB 발생기 | 견적요청 |
AFG-2012 | 12MHz 1CH ARB 발생기 | 견적요청 |
AFG-2005 | 5MHz 1CH ARB 발생기 | 견적요청 |
옵션 액세서리 | ||
GTL-246 | USB 케이블, USB 2.0, A-B 타입, 4P | 견적요청 |
GTL-110 | BNC 케이블, BNC(P/M)-BNC(P/M), 1000mm | 견적요청 |
· 제품 사양
제품 사양 | |||||||
AFG-2100 시리즈 | AFG-2000 시리즈 | ||||||
AFG-2105 | AFG-2112 | AFG-2125 | AFG-2005 | AFG-2012 | AFG-2025 | ||
파형 | |||||||
기본 파형 | Sine, Square, Ramp, Noise, ARB | ||||||
임의파형 | |||||||
샘플링 속도 | 20MSa/s | ||||||
반복 속도 | 10MHz | ||||||
파형 길이 | 4k 포인트 | ||||||
진폭 분해능 | 10 비트 | ||||||
주파수 특성 | |||||||
범위 | Sine/Square | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz | 0.1Hz~5MHz | 0.1Hz~12MHz | 0.1Hz~25MHz |
Ramp | 0.1Hz~1MHz | ||||||
분해능 | 0.1Hz | ||||||
정확도 | 안정도 | ±20ppm | 에이징 : ±1ppm/year | ||||
허용오차 | <1mHz | ||||||
출력 특성 | |||||||
진폭 | 범위 | 1mVpp~10Vpp | 50Ω 부하, <20MHz | ||||
2mVpp~20Vpp | 개방 회로(High Z), <20MHz | ||||||
1mVpp~5Vpp | 50Ω 부하, 20MHz~25MHz | ||||||
2mVpp~10Vpp | 개방 회로(High Z), 20MHz~25MHz | ||||||
정확도 | ±(설정값 2%) ±1mVpp | 1kHz, >10mVpp | |||||
분해능 | 1mV 또는 3디지트 | ||||||
평탄도 | ±1%(0.1dB) | ≤100kHz | |||||
±3%(0.3dB) | ≤5MHz | ||||||
±4%(0.4dB) | ≤12MHz | ||||||
±20%(2dB) | ≤20MHz | ||||||
±5%(0.4dB) | ≤25M | ||||||
| * Sinewave relative to 1kHz | ||||||
단위 | Vpp, Vrms, dBm | ||||||
오프셋 | 범위 | ±5Vpk ac+dc | 50Ω 부하, <20MHz | ||||
±10Vpk ac+dc | 개방 회로(High Z), <20MHz | ||||||
±2.5Vpk ac+dc | 50Ω 부하, 20MHz~25MHz | ||||||
±5Vpk ac+dc | 개방 회로(High Z), 20MHz~25MHz | ||||||
정확도 | (설정값 2%)+5mV+(진폭 0.5%) | ||||||
파형 출력 | 임피던스 | 출력 상태 : 50Ω; 출력 차단 : >300KΩ | |||||
보호 | 단락 회로 보호; 과부하 릴레이가 자동으로 출력을 차단 | ||||||
SYNC | 레벨 | TTL 호환 | >1KΩ | ||||
출력 | 임피던스 | 50Ω nominal | |||||
상승/하강 | ≤25ns | ||||||
정현파(SineWave) 특성 | |||||||
고조파(Harmonic) | -55dBc | DC~200kHz, 진폭>0.1Vpp | |||||
왜곡 | -50dBc | 200kHz~1MHz, 진폭>0.1Vpp | |||||
-35dBc | 1MHz~5MHz, 진폭>0.1Vpp | ||||||
-30dBc | 5MHz~25MHz, 진폭>0.1Vpp | ||||||
구형파(SquareWave) 특성 | |||||||
상승/하강시간 | ≤25ns | 최대 출력, 50Ω 부하 | |||||
오버슈트 | <5% | ||||||
비대칭도 | (주기 1%)+1ns | ||||||
듀티 비율 | 1.0%~99.0% | ≤100kHz | |||||
20.0%~80.0% | ≤5MHz | ||||||
40.0%~60.0% | ≤10MHz | ||||||
50.00% | ≤25MHz | ||||||
램프(Ramp) 특성 | |||||||
선형성 | <(피크 출력의 0.1%) | ||||||
대칭 비율 | 0.0%~100.0%, 분해능 0.1% | ||||||
AM 변조 | |||||||
반송 파형 | Sine, Square, Triangle | - | |||||
변조 파형 | Sine, Square, Triangle | ||||||
변조 주파수 | INT : 2mHz~20kHz, EXT : DC~20kHz | ||||||
깊이 | 0%~120% | ||||||
신호원 | INT/EXT | ||||||
FM 변조 | |||||||
반송 파형 | Sine, Square, Triangle | - | |||||
변조 파형 | Sine, Square, Triangle | ||||||
변조 주파수 | INT : 2mHz~20kHz, EXT : DC~20kHz | ||||||
피크 편차 | DC~최대 주파수 | ||||||
신호원 | INT/EXT | ||||||
FSK 변조 | |||||||
반송 파형 | Sine, Square, Triangle | - | |||||
변조 파형 | Square, 50% 듀티 비율 | ||||||
변조 주파수 | INT : 2mHz~100kHz, EXT : DC~100kHz | ||||||
주파수 편차 | 0.1Hz~최대 주파수 | ||||||
신호원 | INT/EXT | ||||||
SWEEP | |||||||
파형 | Sine, Square, Triangle | - | |||||
유형 | LIN/LOG | ||||||
Start/Stop 주파수 | 0.1Hz~최대 주파수 | ||||||
SWEEP 시간 | 1ms~500s | ||||||
신호원 | INT/EXT | ||||||
주파수 카운터 | |||||||
범위 | 5Hz~150MHz | - | |||||
정확도 | 타임 베이스 정확도±1카운트 | ||||||
타임 베이스 | ±20ppm (23℃±5℃) ;30분 예열 후 | ||||||
분해능 | 100nHz for 1Hz | ||||||
0.1Hz for100MHz | |||||||
입력 임피던스 | 1kΩ//1pF | ||||||
감도 | 35mVrms~30Vrms; 5Hz~150MHz | ||||||
기타 | |||||||
저장/호출 | 10세트 설정 메모리 | ||||||
인터페이스 | USB(Device) | ||||||
디스플레이 | 3.5인치 LCD | ||||||
전원 입력 | AC 100~240V, 50~60Hz; 소모 전력 : 최대 25VA | ||||||
치수 및 무게 | 266(W) x 107(H) x 293(D) mm, 약 2.5kg | ||||||
· 제품 구성
기본 액세서리 | |
퀵 스타트 가이드 x 1, 사용 설명서 CD x1, 전원 코드 x 1, 테스트 리드 :GTL-101 x 2 (AFG-2100) / GTL-101 x 1 (AFG-2000) | |
옵션 액세서리 | |
GTL-246 | USB 케이블, USB 2.0, A-B 타입, 4P |
GTL-110 | BNC 케이블, BNC(P/M)-BNC(P/M), 1000mm |
