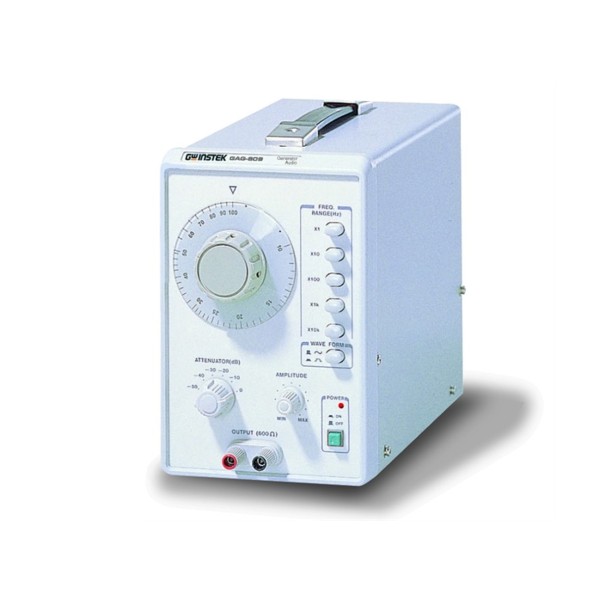

오디오 신호 발생기 GAG-810 요약정보 및 구매

MODEL : GAG-810

브랜드 GWINSTEK
판매가격 전화문의 (031-713-5988)
원산지 대만
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

상품 이미지 전체보기

제품 정보

주파수 범위: 10Hz ~ 1MHz
오디오 신호 발생기, GAG-810
출력 채널 : 1CH
주파수 대역 : 10Hz~1MHz


주요특징

• 0.02% 저왜율 사인파 발생 (GAG-810 전용)
• 6단계 출력 감쇠기
• 외부 동기화 (EXT SYNC) 기능

GAG-809/810은 저주파수(< 1MHz) 신호 발생에 편리한 솔루션을 제공하며, 특히 오디오 대역폭에 적합합니다. 직관적이고 간단한 패널 인터페이스는 주파수와 진폭을 빠르게 조정할 수 있도록 하며, 다이얼/키를 이용해 다양한 범위로 신속하게 전환할 수 있습니다. 사각파 생성 기능은 디지털 애플리케이션까지 지원하며, 전통적인 아날로그 사인파 사용과 더불어 활용할 수 있습니다. 왜곡률은 최소 수준으로 유지되며, 특히 가청 주파수 범위(500Hz~20kHz)에서 0.02% 이하의 왜곡률을 제공합니다. 외부 동기화 신호 입력 기능은 다른 측정 장치와의 협업을 가능하게 합니다.


주문 정보

GAG-810

1MHz 오디오신호 발생기 (0.02% 정현파 왜곡)

주파수 범위: 10Hz ~ 1MHz
오디오 신호 발생기, GAG-810
출력 채널 : 1CH
주파수 대역 : 10Hz~1MHz


주요특징

• 0.02% 저왜율 사인파 발생 (GAG-810 전용)
• 6단계 출력 감쇠기
• 외부 동기화 (EXT SYNC) 기능

GAG-809/810은 저주파수(< 1MHz) 신호 발생에 편리한 솔루션을 제공하며, 특히 오디오 대역폭에 적합합니다. 직관적이고 간단한 패널 인터페이스는 주파수와 진폭을 빠르게 조정할 수 있도록 하며, 다이얼/키를 이용해 다양한 범위로 신속하게 전환할 수 있습니다. 사각파 생성 기능은 디지털 애플리케이션까지 지원하며, 전통적인 아날로그 사인파 사용과 더불어 활용할 수 있습니다. 왜곡률은 최소 수준으로 유지되며, 특히 가청 주파수 범위(500Hz~20kHz)에서 0.02% 이하의 왜곡률을 제공합니다. 외부 동기화 신호 입력 기능은 다른 측정 장치와의 협업을 가능하게 합니다.


주문 정보

GAG-810

1MHz 오디오신호 발생기 (0.02% 정현파 왜곡)

· 제품 사양

제품 사양

정현파(SineWave) 특성

주파수 범위

10Hz~1MHz

5개 범위

주파수 표시기

다이얼 스케일 (Dial Scale)

주파수 정확도

±5%+1Hz

@ x10, x100

출력 전압

5Vrms

600Ω 부하

주파수 응답

10Hz~1MHz±0.5dB

600Ω 부하

기준 주파수 1kHz

왜곡율

≤0.02%

500Hz~20kHz

≤0.05%

100Hz~100kHz

(x10 범위 for100Hz, x1000 범위 for100kHz)

50Hz~200kHz

≤0.3%

20Hz~500kHz

≤0.5%

10Hz~1MHz

≤1.5%



구형파(SquareWave) 특성

출력 전압

≥10Vpp

무부하

오버슈트

≤2%

1kHz, 최대 출력

상승/하강 시간

<200ns

듀티 비율

50%±5%

EXT SYNC 기능

동기화 범위

±1%/Vrms

최대 허용 입력

15V (DC + AC peak)

입력 임피던스

150kΩ

출력

출력 임피던스

600Ω

출력 감쇠

0dB, -10dB, -20dB, -30dB, -40dB, -50dB

6개 범위

정확도 : ±1dB

600Ω 부하

기타

AC 입력 전원

AC 100/120/220/230V±10%, 50/60Hz

치수 및 무게

130(W) x 210(H) x 292(D) mm, 약 3kg

· 제품 구성

기본 액세서리

사용 설명서 x 1, 전원 코드 x 1, 테스트 리드 GTL-103 x 1

· 제품 필수 상세정보

상품페이지 참고
상품페이지 참고
상품페이지 참고
제조자 상품페이지 참고
상품페이지 참고
상품페이지 참고
상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고

관련 제품

등록된 제품이 없습니다.

제품 자료

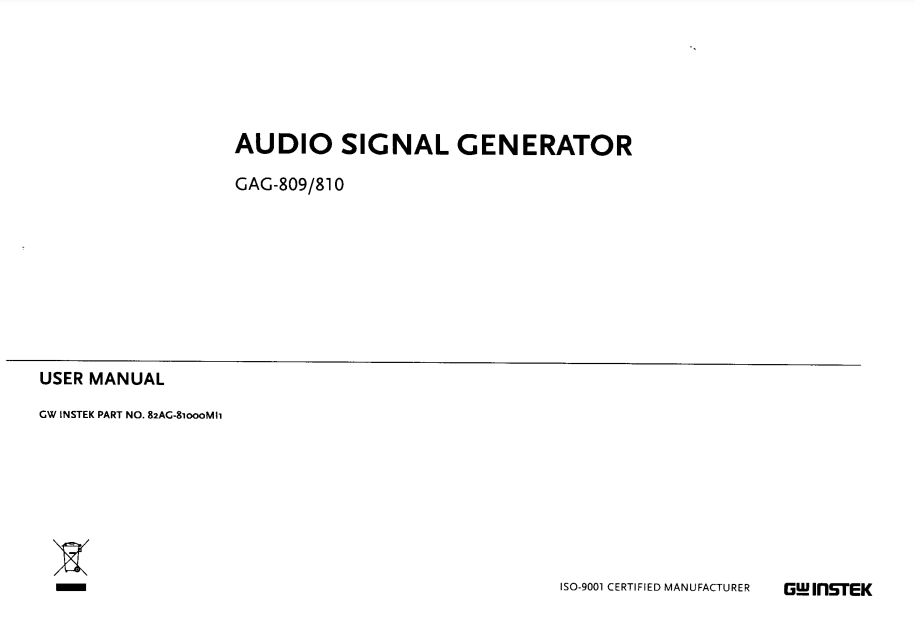

GAG-809, GAG-810_Manual.pdf

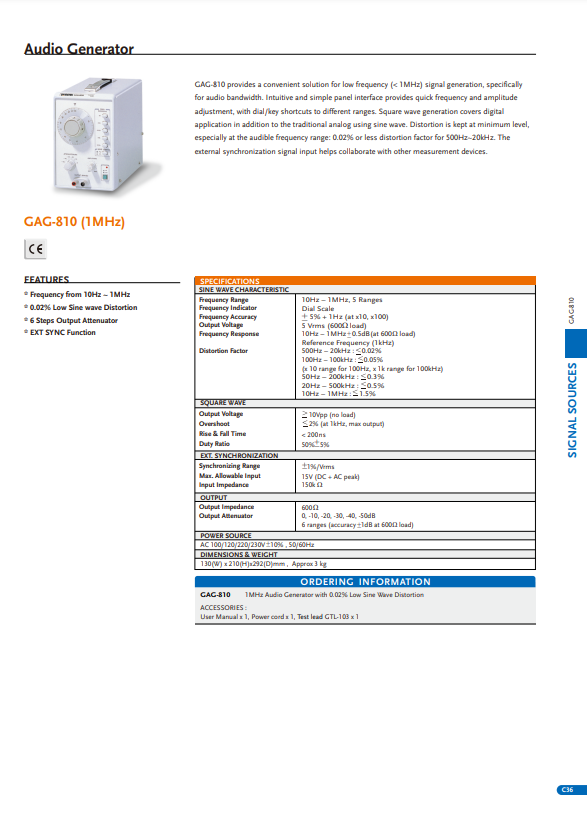

GAG-810_Datasheet.pdf
종합 카달로그
