자동 왜율계 GAD-201G 요약정보 및 구매

MODEL : GAD-201G

브랜드 GWINSTEK
판매가격 전화문의 (031-713-5988)
원산지 대만
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

상품 이미지 전체보기

제품 정보

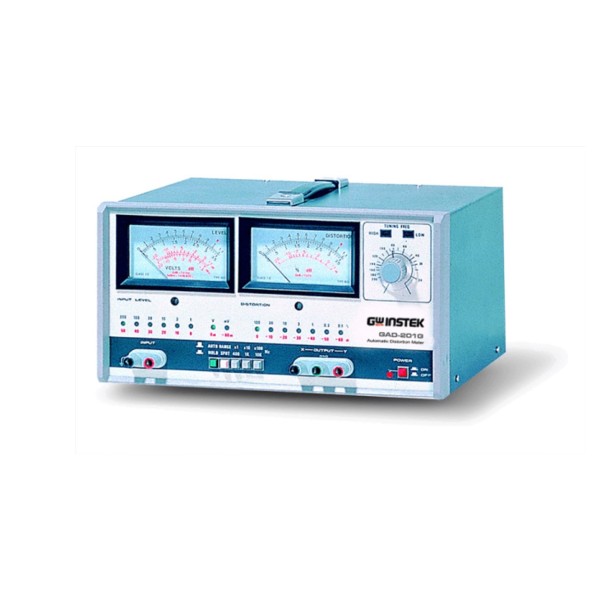

자동 왜율계, GAD-201G

측정 범위 : 0.1%~100%

주파수 범위 : 20Hz~20kHz

입력 레벨 : 100mVrms~300Vrms


주요 특징


- 자동 레벨 및 왜율 측정

- Auto 또는 Hold 기능 선택 가능

- 7개의 왜율 측정 범위에서 0.1% ~ 100% 측정

- 20Hz ~ 20kHz의 3개의 연속 주파수 범위

- 400Hz, 1kHz, 10kHz 3개의 주파수 지점 제공

- 1mVrms ~ 300Vrms의 12개의 ACV 측정 범위



자동 왜율계 (Automatic Distortion Meter)


GAD-201G 왜율계는 20Hz ~ 20kHz의 오디오 주파수 범위에서 총 고조파 왜율(THD)과 AC 전압을 측정하도록 설계되었습니다. 이 장비는 주파수와 전압 값을 듀얼 미터에서 동시에 표시하며, 측정 범위를 자동으로 전환하여 전체 범위를 커버합니다. 자주 사용되는 400Hz, 1kHz, 10kHz의 측정을 위한 바로가기 키도 제공됩니다. 출력 단자는 기본 파형(X)과 고조파 왜율(Y)을 외부 모니터링 장치로 전달할 수 있습니다.


잔류 왜율(험 및 노이즈 포함)은 0.03%라는 최소 수준으로 유지되므로, GAD-201G는 고급 오디오 애플리케이션에 이상적인 선택입니다.



주문 정보

GAD-201G

자동 왜율계

견적문의​

자동 왜율계, GAD-201G

측정 범위 : 0.1%~100%

주파수 범위 : 20Hz~20kHz

입력 레벨 : 100mVrms~300Vrms


주요 특징


- 자동 레벨 및 왜율 측정

- Auto 또는 Hold 기능 선택 가능

- 7개의 왜율 측정 범위에서 0.1% ~ 100% 측정

- 20Hz ~ 20kHz의 3개의 연속 주파수 범위

- 400Hz, 1kHz, 10kHz 3개의 주파수 지점 제공

- 1mVrms ~ 300Vrms의 12개의 ACV 측정 범위



자동 왜율계 (Automatic Distortion Meter)


GAD-201G 왜율계는 20Hz ~ 20kHz의 오디오 주파수 범위에서 총 고조파 왜율(THD)과 AC 전압을 측정하도록 설계되었습니다. 이 장비는 주파수와 전압 값을 듀얼 미터에서 동시에 표시하며, 측정 범위를 자동으로 전환하여 전체 범위를 커버합니다. 자주 사용되는 400Hz, 1kHz, 10kHz의 측정을 위한 바로가기 키도 제공됩니다. 출력 단자는 기본 파형(X)과 고조파 왜율(Y)을 외부 모니터링 장치로 전달할 수 있습니다.


잔류 왜율(험 및 노이즈 포함)은 0.03%라는 최소 수준으로 유지되므로, GAD-201G는 고급 오디오 애플리케이션에 이상적인 선택입니다.



주문 정보

GAD-201G

자동 왜율계

견적문의​

· 제품 사양

제품 사양

왜곡 측정

범위

0.1%~100%, 7개 범위 (자동 범위)

기본 주파수 범위

연속 주파수 : 20Hz~20kHz, 미세 조정 가능;

Spot 주파수 :400Hz, 1kHz, 10kHz

입력 레벨

100mVrms~300Vrms

자동 레벨 제어 범위

±10dB

기본 rejection

≥80dB

2nd 고조파 정확도

±1dB 이내 @ 기본 주파수 20Hz~20kHz

잔류 왜곡

<0.03% (Hum & Noise 포함)

AC 전압 측정

범위

1mVrms~300Vrms, 12개 범위 (자동 범위)

주파수 응답

20Hz~200kHz±1dB

입력 임피던스

100kΩ±10%, ≤70pF (unbalanced)

정확도

풀-스케일의 ±3% @ 1kHz

잔류 잡음

<10uV (input short circuit)

출력 래밸

X : 1Vrms, Y : 500Vrms @ 미터 풀-스케일

출력 임피던스

약 600Ω

일반 사양

AC 입력 전원

AC 100V/120V/220V/240V±10%, 50/60Hz

소모 전력

최대 25VA

치수

310(W) x 165(H) x 300(D) mm

무게

약 4.6kg

· 제품 구성

기본 액세서리

사용 설명서 x 1, 전원 코드 x 1, 테스트 리드 GTL-103 x 1
