전류션트미터 PCS-1000I > 전류션트
.jpg)
[1](3).jpg)
상품 이미지 전체보기
제품 정보

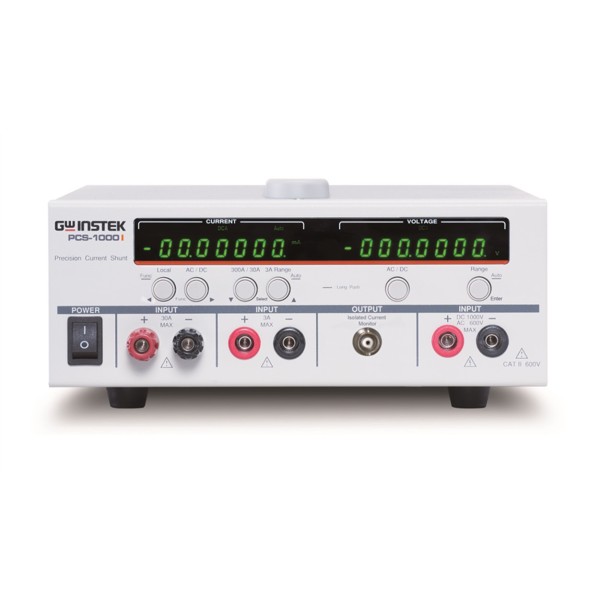

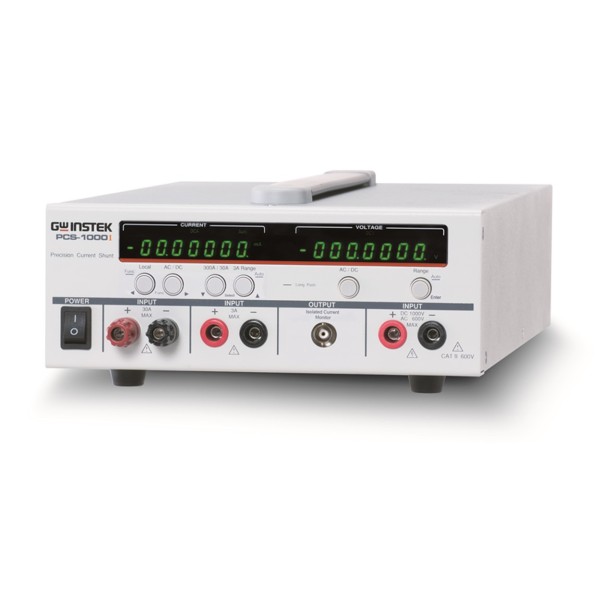

전류션트미터, PCS-1000I
입력 채널 : 1CH
DC 전압 범위 : 200mV/2V/20V/200V/1000V(Max)
DC 전류 범위 : 30mA/300mA/3A/30A/300A(Max)
인터페이스 : USB/GPIB
주요 특징
- 6½ 디지트 전압 및 전류 측정 해상도
- 전류와 전압의 동시 측정
- 5가지 전류 측정 범위(AC&DC): 30mA / 300mA / 3A / 30A / 300A
- AC 전압 측정 범위: 200mV / 2V / 20V / 200V / 600V
- DC 전압 측정 범위: 200mV / 2V / 20V / 200V / 1000V
- 기본 인터페이스: USB 및 GPIB
- CE 인증
PCS-1000I 고정밀 AC/DC 전류 션트 미터
PCS-1000I는 최대 6½ 디지트의 해상도로 전류와 전압을 동시에 측정할 수 있는 고정밀 AC/DC 션트 미터입니다.
GW Instek은 기존 PCS-1000 모델의 전압 및 전류 동시 측정 기능을 계승한 PCS-1000I 절연 출력 고정밀 전류 션트 미터를 새롭게 출시했습니다. PCS-1000I는 독립적인 5개의 션트 저항을 사용하여 300A, 30A, 3A, 300mA, 30mA의 5가지 전류 측정 범위를 제공하여 다양한 전류 레벨 측정 요구를 충족합니다. 내부적으로는 두 세트의 24비트 ADC와 낮은 온도 계수 전자 부품을 채택하여 주로 전원 장치의 전류 측정을 초점으로 두고 설계되었습니다.
PCS-1000I는 고정밀을 바탕으로 계측기 조정 및 교정에 사용될 수 있으며, 온도 변화에 따른 측정 오류가 발생하지 않습니다. 이 장비는 최적의 측정 범위를 자동으로 선택하여 최대 해상도를 제공하며, 이를 통해 수동 선택 과정을 대체하여 작업 시간을 절약할 수 있습니다.
BNC 출력과 전류 파형 관찰 기능
PCS-1000I는 BNC 출력을 제공하여 오실로스코프와 연결하여 전류 파형 변화를 직접 관찰할 수 있습니다. 이 장치는 별도의 전류 프로브 없이도 오실로스코프에서 전류 파형을 관찰할 수 있도록 설계되었습니다. 일반 오실로스코프는 절연 채널을 제공하지 않아 입력 및 출력이 공통점에서 연결되는 구조로 인해 출력 부하로 측정 오류가 발생할 가능성이 있습니다. 하지만, PCS-1000I의 절연 전류 출력 설계는 비절연 출력 오실로스코프에서 발생할 수 있는 측정 오류를 방지합니다.
원격 제어 및 통신 기능
PCS-1000I는 USB 및 GPIB 통신 인터페이스를 제공하여 사용자가 장비를 원격으로 제어할 수 있도록 지원합니다. SCPI 통신 명령을 통해 PC에서 PCS-1000I를 원격으로 제어하고 측정 데이터를 읽어올 수 있습니다.
기존 모델 대체
PCS-1000I는 비절연 출력 구조를 가진 기존 PCS-1000 모델을 대체하며, 기존 모델은 단종될 예정입니다.
주문 정보 | ||
PCS-1000I | 절연 출력 고정밀 전류 션트 미터 | 견적요청 |
옵션 액세서리 | ||
GRA-419-J | GPIB랙 마운트 어댑터 (JIS) | 견적요청 |
GRA-419-E | 랙 마운트 어댑터 (EIA) | 견적요청 |
전류션트미터, PCS-1000I
입력 채널 : 1CH
DC 전압 범위 : 200mV/2V/20V/200V/1000V(Max)
DC 전류 범위 : 30mA/300mA/3A/30A/300A(Max)
인터페이스 : USB/GPIB
주요 특징
- 6½ 디지트 전압 및 전류 측정 해상도
- 전류와 전압의 동시 측정
- 5가지 전류 측정 범위(AC&DC): 30mA / 300mA / 3A / 30A / 300A
- AC 전압 측정 범위: 200mV / 2V / 20V / 200V / 600V
- DC 전압 측정 범위: 200mV / 2V / 20V / 200V / 1000V
- 기본 인터페이스: USB 및 GPIB
- CE 인증
PCS-1000I 고정밀 AC/DC 전류 션트 미터
PCS-1000I는 최대 6½ 디지트의 해상도로 전류와 전압을 동시에 측정할 수 있는 고정밀 AC/DC 션트 미터입니다.
GW Instek은 기존 PCS-1000 모델의 전압 및 전류 동시 측정 기능을 계승한 PCS-1000I 절연 출력 고정밀 전류 션트 미터를 새롭게 출시했습니다. PCS-1000I는 독립적인 5개의 션트 저항을 사용하여 300A, 30A, 3A, 300mA, 30mA의 5가지 전류 측정 범위를 제공하여 다양한 전류 레벨 측정 요구를 충족합니다. 내부적으로는 두 세트의 24비트 ADC와 낮은 온도 계수 전자 부품을 채택하여 주로 전원 장치의 전류 측정을 초점으로 두고 설계되었습니다.
PCS-1000I는 고정밀을 바탕으로 계측기 조정 및 교정에 사용될 수 있으며, 온도 변화에 따른 측정 오류가 발생하지 않습니다. 이 장비는 최적의 측정 범위를 자동으로 선택하여 최대 해상도를 제공하며, 이를 통해 수동 선택 과정을 대체하여 작업 시간을 절약할 수 있습니다.
BNC 출력과 전류 파형 관찰 기능
PCS-1000I는 BNC 출력을 제공하여 오실로스코프와 연결하여 전류 파형 변화를 직접 관찰할 수 있습니다. 이 장치는 별도의 전류 프로브 없이도 오실로스코프에서 전류 파형을 관찰할 수 있도록 설계되었습니다. 일반 오실로스코프는 절연 채널을 제공하지 않아 입력 및 출력이 공통점에서 연결되는 구조로 인해 출력 부하로 측정 오류가 발생할 가능성이 있습니다. 하지만, PCS-1000I의 절연 전류 출력 설계는 비절연 출력 오실로스코프에서 발생할 수 있는 측정 오류를 방지합니다.
원격 제어 및 통신 기능
PCS-1000I는 USB 및 GPIB 통신 인터페이스를 제공하여 사용자가 장비를 원격으로 제어할 수 있도록 지원합니다. SCPI 통신 명령을 통해 PC에서 PCS-1000I를 원격으로 제어하고 측정 데이터를 읽어올 수 있습니다.
기존 모델 대체
PCS-1000I는 비절연 출력 구조를 가진 기존 PCS-1000 모델을 대체하며, 기존 모델은 단종될 예정입니다.
주문 정보 | ||
PCS-1000I | 절연 출력 고정밀 전류 션트 미터 | 견적요청 |
옵션 액세서리 | ||
GRA-419-J | GPIB랙 마운트 어댑터 (JIS) | 견적요청 |
GRA-419-E | 랙 마운트 어댑터 (EIA) | 견적요청 |
· 제품 사양
제품 사양 | |||
DC 특성 | |||
DC 전압 | 범위 | 23℃±5℃ (1년) | 온도 계수/℃ |
200.0000mV | 0.0050+0.0035 | 0.0005+0.0005 | |
2.000000V | 0.0050+0.0010 | 0.0005+0.0001 | |
20.00000V | 0.0050+0.0010 | 0.0005+0.0001 | |
200.0000V | 0.0050+0.0010 | 0.0005+0.0001 | |
1000.000V | 0.0050+0.0020 | 0.0005+0.0001 | |
DC 전류 | 범위 | Burden 전압 | 23℃±5℃ (1년) | 온도 계수/℃ |
30.00000mA | <0.4V | 0.01+0.005 | 0.001+0.002 | |
300.0000mA | <0.5V | 0.01+0.005 | 0.001+0.002 | |
3.000000A | <0.8V | 0.01+0.005 | 0.001+0.002 | |
30.00000A | <0.8V | 0.01+0.005 | 0.001+0.002 | |
300.0000A | <0.8V | 0.02+0.005 | 0.001+0.002 | |
정확도 : ±(% of reading + % of range) | ||||
Isolated DC 전류 모니터 | 범위 | 분해능 (6 1/2) | DC 정확도 | 온도 계수/℃ |
30.00000mA | 0.00001mA | 0.1+0.05 | 0.001 | |
300.0000mA | 0.0001mA | 0.1+0.05 | 0.001 | |
3.000000A | 0.000001A | 0.1+0.05 | 0.001 | |
30.00000A*1 | 0.00001A | 0.1+0.05 | 0.001 | |
300.0000A*1 | 0.0001A | 0.2+0.05 | 0.001 | |
정확도 : ±(%of output + % of range) | Full scale 전류에 대한 모니터 출력 전압 = 3V | |||
AC 특성 | ||||
True RMS AC 전압 | 범위 | 주파수 | 23℃±5℃ (1년) | 온도 계수/℃ |
200.0000mV | 45Hz~2kHz | 0.5+0.05 | 0.005+0.005 | |
2.000000V | 2kHz~10kHz | 1.0+0.05 | 0.005+0.005 | |
20.00000V | 10kHz~20kHz | 2.0+0.10 | 0.005+0.005 | |
200.0000V |
|
| 0.005+0.005 | |
600.0000V |
|
| 0.005+0.005 | |
±(% of reading + % of range) | ||||
True RMS AC전류 | 범위 | 주파수 | 23℃±5℃ (1년) | 온도 계수/℃ |
30.00000mA | 45Hz~2kHz | 0.5+0.05 | 0.03+0.006 | |
300.0000mA | 2kHz~10kHz | 1.0+0.05 | 0.03+0.006 | |
3.000000A |
|
| 0.03+0.006 | |
30.00000A | 45Hz~400Hz | 0.5+0.05 | 0.03+0.006 | |
300.0000A | 0.03+0.006 | |||
±(% of reading + % of range) | ||||
Isolated AC 전류 모니터 | 범위 | 주파수 | 23℃±5℃ (1년) | 온도 계수/℃ |
30.00000mA | 45Hz~2kHz | 0.2+0.05 | 0.001 | |
300.0000mA | 2kHz~10kHz | 0.5+0.05 | 0.001 | |
3.000000A |
|
| 0.001 | |
30.00000A | 45Hz~400Hz | 0.5+0.05 | 0.001 | |
300.0000A | 0.001 | |||
정확도 : ±(%of output + % of range) | Full scale 전류에 대한 모니터 출력 전압= 3V, 입력이 Full scale range의 10% 이상일 때 적용. | |||
일반 사양 | ||||
AC입력 전원 | 100V/120V/220V/240V±10%, 50Hz/60Hz | |||
소모 전력 | 최대 35VA | |||
치수 및 무게 | 210(W) x 80(H) x 390(D) mm, 약 5kg | |||
*1 30A/300A 레벨에 대한 정확도는 8ppm/watt의 역률로 증가되어야 합니다. | ||||
· 제품 구성
기본 액세서리 | |
사용 설명서 CD x 1, 전원 코드 x 1 | |
GTL-105A | 악어 클립 테스트 리드 (최대 3A) |
GTL-207 | 바나나 플러그 테스트 리드 |
GTL-240 | USB 케이블 |
PCS-001 | 기본 액세서리 키트 |
옵션 액세서리 | |
GRA-419-J | GPIB랙 마운트 어댑터 (JIS) |
GRA-419-E | 랙 마운트 어댑터 (EIA) |
